Армирование ленточного фундамента.

04.07.2017 в 16:55

Сталь и бетон - основные несущие строительные материалы. Свойства материалов различаются между собой. Сравнительная таблица свойств некоторых материалов:

Наименование нормативное сопротивление на сжатие, мпа. Нормативное сопротивление на растяжение, мпа.
Бетон М 200 (в 15) 11, 0 1, 1.
Арматура АI 210, 00 240, 00.

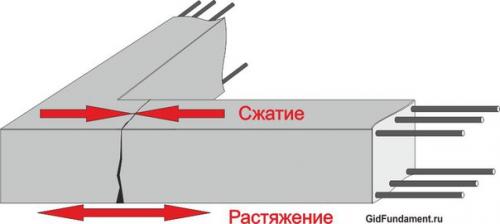

Как мы видим, сталь намного прочнее и надежнее бетона, но в то же время бетон в 80 раз дешевле стали. Поэтому появился композитный материал железобетон. Так как бетон неплохо работает на сжатие, то расположение стали в железобетонных конструкциях - в местах, подверженных растяжению и изгибу.
Многие считают, что основание работает только на сжатие и армирование ленточного фундамента - выброшенные на ветер деньги. Это правильно, если фундамент расположить на скальных грунтах. Но в большинстве случаев грунт не представляет собой прочный монолит. Существует множество факторов, заставляющих работать основание на изгиб:
Неоднородность грунта. Разная плотность слоев приводит к неравномерной усадке.
Размыв почвы атмосферными осадками или подземными водами.
Подвижность поверхностных слоев почвы.
Морозное пучение. Близкое расположение грунтовых вод и отрицательная температура заставляет глинистые грунты увеличиваться в размерах на 10-15 % (вспучиваться. В этом случае основание начинает выдавливать фундамент вверх.
В итоге в бетонных конструкциях возникает напряжение, разрушающее материал. Трещины и усадка фундамента приводят к образованию трещин в стенах дома, что портит внешний вид строения или к его обрушению. Иначе говоря, экономить на армировании фундамента себе дороже, ведь ремонт и восстановление дома требуют ощутимых денежных затрат.

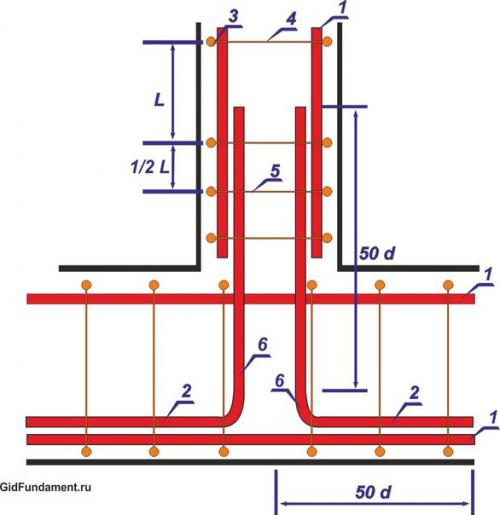

Нагрузки на угол фундамента.

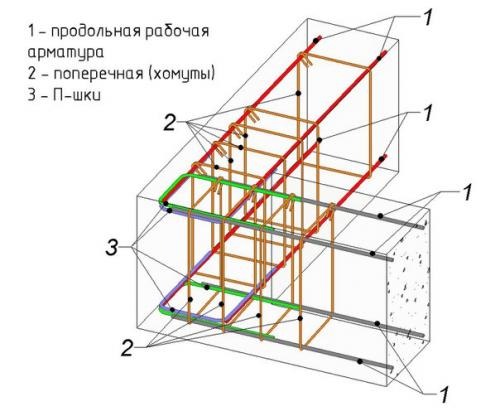

Технология армирования представляет собой процесс создания пространственного арматурного каркаса. Он состоит из следующих элементов:
Продольная арматура;.
Поперечная;.
Вертикальная;.
Усиливающие хомуты;.
Вязальная проволока.
Продольное рабочее армирование.
Продольная арматура укладывается вдоль длинной стороны фундамента, и длина прута обычно достигает 6 или 12 м. именно она сопротивляется растяжению. Продольное армирование по верхнему и нижнему краю железобетонной конструкции выполняется.
Продольное рабочее армирование.
Схема укладки зависит от расчета требуемой площади поперечного сечения арматуры. Такой расчет требует внимательного учета всех нагрузок на фундамент, включая климатические от снега и ветра, а также собственный вес фундамента. Учитывается несущая способность грунта по геологическим исследованиям (геологическому разрезу. В гост 5781-82 таблица 1 содержит площадь поперечного сечения для каждого диаметра стержня, остается решить, сколько стержней расположить по верхней и нижней стороне фундамента.
Однако, для тех, кто решил строить дом самостоятельно, своими руками, можно обойтись без расчетов, воспользовавшись рекомендациями п. 10 сп 63. 13330. 2012 и раздела 5 пособия "По Проектированию Бетонных и ж/б Конструкций из Тяжелого Бетона без Предварительного Напряжения Арматуры". В них указано, что минимальная площадь поперечного сечения арматуры равна Аs=µ* b * ho, где:
Аs - площадь поперечного сечения арматуры;.
µ= 0, 1% - процентное соотношение для изгибаемых конструкций;.
b - ширина сечения ленточного фундамента;.
ho - высота рабочей зоны сечения (равняется половине величины высоты сечения фундамента.
Армирование ростверка.
Диаметр верхних стержней может равняться диаметру нижних или принят меньшего размера. Максимальное расстояние между осями продольных стержней (шаг) рекомендуется принимать не более 1, 5h или не более 400 мм в балках и плитах, где h.
