Двухтрубная система отопления: ее особенности и монтаж своими руками.

11.06.2017 в 23:55

Вы задумались над монтажом отопления своими руками и возник вопрос, какую из всех существующих систем собрать? Их ведь много, и все они имеют свои достоинства и недостатки, с которыми хочешь не хочешь, а разбираться придется - именно в сравнении познается истина, и отопление в этом отношении не является исключением.

Двухтрубная система отопления: преимущества и недостатки.

Преимуществ, которыми обладает двухтрубная система отопления частного дома, как говорится, хоть отбавляй. Среди всего их множества особое место следующие плюсы занимают.

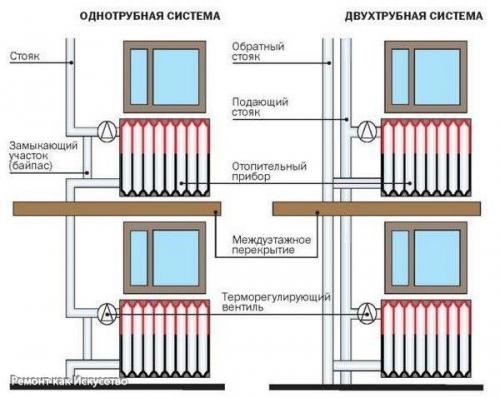

Самое главное из всех преимуществ заключается в том, что на каждый отдельно взятый радиатор отопления поступает теплоноситель одинаковой температуры. Естественно, если расчет системы был произведен правильно. Здесь важно все - в учет берется и длина магистралей, и площадь помещений, и диаметр труб, и мощность котла, и многие другие факторы, включая среднюю температуру воздуха зимой. В отличие от нее, система однотрубного отопления не позволяет обеспечивать все батареи теплоносителем одинаковой температуры - как правило, последние приборы такой системы прогреваются плохо.
Независимость каждого взятого отопительного прибора отдельно. Внимание! Только в том случае, если в єтом отношении сравнивать двухтрубную систему разводки отопления с однотрубным ее аналогом, то, в отличие от второй, первая не предусматривает остановку всего отопления при выходе из строя хотя бы одного отопительного прибора. Вы просто закрываете пару кранов на батарее, а все остальная система продолжает функционировать в штатном режиме.

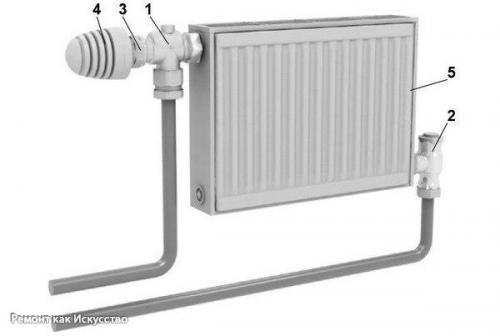

Возможность регулировки температуры в каждом отдельно взятом помещении. Достигается это просто - на каждый отопительный прибор устанавливаются краны или автоматические терморегулирующие головки. В любом случае, открывая или закрывая краны регуляторы, или устанавливая температуру на терморегулирующих головках, можно контролировать комфортную температуру в помещении, не влияя на работу всех остальных приборов в доме. Таким способом можно производить даже отладку работы отопления, добиваясь эффективного функционирования всех батарей.
Монтаж двухтрубной системы отопления может производиться в любых домах и зданиях, вне зависимости от их площади и количества этажей. В общем, это универсальная отопительная система.
Не обходится дело и без недостатков - в большинстве случаев они не являются техническими и на эффективность отопления никак не влияют. К отрицательным моментам подобных систем можно отнести сложный монтаж (зачастую это очень разветвленные отопительные системы с большим количеством оборудования) и дороговизна, которая является следствием сложности системы и наличием в ней большого количества оборудования.
Виды двухтрубной разводки и их особенности.
Существует несколько моментов, согласно которым можно разделить все существующие двухтрубные системы отопления на виды.

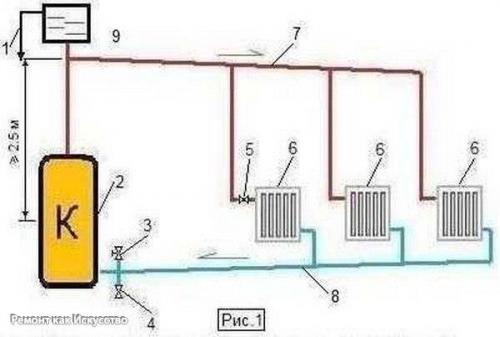

Двухтрубная система отопления с принудительной циркуляцией и естественным током теплоносителя. Основное различие между этими двумя системами заключается в том, что принудительная циркуляция требует участия в процессе отопления дома циркуляционного насоса, а естественная работает сама по себе, благодаря законам природы. В первом случае система зависимой от наличия электрической энергии является. В том случае, если говорить об эффективности одной и другой системы отопления, то на малых площадях она практически одинаковая (единственный отрицательный момент заключается в том, что естественное отопление дольше прогревается), а вот что касается больших площадей, то здесь первенство, несомненно, принадлежит системе отопления с принудительной циркуляцией теплоносителя.
Вертикальная и горизонтальная двухтрубные системы отопления. Не трудно догадаться, что речь идет о расположении труб в пространстве и под вертикальной системой отопления подразумеваются стоки, которые зачастую портят внешний вид помещений. В принципе, это не проблема, если их разводку прокладывать скрытым способом, в стене. Как правило, в чистом виде системы отопления с вертикальной разводкой труб не существует - как ни крути, а без горизонтальных лежаков, раздающих и собирающих теплоноситель с вертикальных стояков, не обойтись. Работает такая система по простому принципу - насос или естественная циркуляция выдавливает нагретый теплоноситель на чердачное помещение, в котором он по лежакам подается в стояки. Пройдя по ним и отдав часть тепла отопительным приборам, он возвращается в котел на очередной цикл подогрева по центральному лежаку, расположенному над полом или в подвальном помещении. Эта система довольно эффективная и в некотором роде даже экономичная - для ее работы требуется оборудование меньшей мощности. По сути, циркуляционному насосу нужно только поднять теплоноситель вверх, а дальше всю работу делают законы природы - вода просто стекает самотеком вниз.
Двухтрубная система отопления с верхней и нижней разводкой. Такие системы отопления относятся к разряду горизонтальных и их основное преимущество заключается в компактном расположении трубопроводов, что позволяет спрятать их в одном месте. Как правило, это пол или потолок - как вариант, подвальное или чердачное помещение. Разводка, при которой трубы располагаются под потолком или на чердаке, называется верхней. Таким образом, если трубы проходят в полу или над полом или, соответственно, в подвале, то это двухтрубная система отопления с нижней разводкой. Таким образом, если говорить более понятным языком, то нижняя разводка предусматривает расположение труб под отопительными приборами, а верхняя над ними. Существуют комбинированные варианты таких систем - к примеру, наиболее эффективной считается система, у которой подающий теплоноситель трубопровод располагается над отопительными приборами (под потолком или на чердаке), а обратный трубопровод, соответственно, над полом или в подвале. Полностью нижняя разводка отопления используется при небольшой длине системы - если же говорить о большом доме с большим количеством радиаторов и разветвленной сетью труб, то в них лучше применять комбинированную систему отопления.
Вообще для больших домов комбинированные системы отопления.
Являются наиболее оптимальным вариантом - по большому счету, в таких домах присутствуют и стояки, и лежаки. Трубы проходят как под полом, так и под потолком и даже в подвале и на чердаке. Спросите, почему? Да все просто - в каждой системе имеются свои сильные стороны, используя которые на том или ином участке системы достигается максимальная эффективность и экономичность отопления в целом.
Двухтрубная система отопления частного дома своими руками.

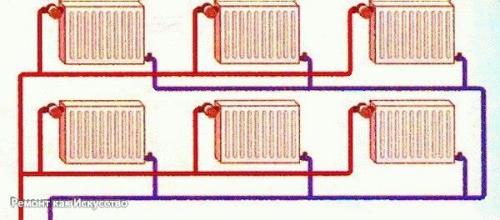

Принцип монтажа двухтрубной системы отопления достаточно простой, если не принимать во внимание наличие сложного оборудования и не брать в учет большие разветвленные трубопроводы. Вы просто тяните две магистрали рядом (подачу и обратку) и подсоединяете к ней через тройники отопительные приборы. Имеются в этом деле свои тонкости, и именно о них мы поговорим дальше.
Самым важным моментом, обуславливающим эффективность работы системы, является диаметр используемых труб. Принцип их выбора простой - нужно сделать так, чтобы теплоносителя хватало всем приборам отопления. Именно по этой причине магистральные трубопроводы имеют больший диаметр, а подводки, можно сказать, минимальный (как правило, 1/2 дюйма. С подводками все понятно, а с магистралями нужно разобраться подробнее. Таким образом, если говорить о небольших системах двухтрубного отопления, то диаметр их труб, начиная от котла, должен уменьшаться - сначала берем дюйм и садим на магистрали этого диаметра до четырех радиаторов, потом уменьшаем диаметр до 3/4 дюйма и садим на него еще такое же количество радиаторов. К последнему обогревателю трубы можно диаметром 1/2 дюйма тянуть.
Таким образом, если ваша система имеет больше радиаторов, то создаются крылья - по сути, это параллельно подключенные друг к другу магистральные трубопроводы, для их объединения в единую систему используется коллектор (распределительная Гребенка. По сути, это толстая стальная труба с несколькими патрубками для подсоединения магистральных крыльев - как правило, ее диаметр в два раза больше, чем диаметр магистральных трубопроводов.
Наличие запорной арматуры - это можно назвать обязательным условием для нормальной работоспособности системы. Без нее вы просто не сможете отрегулировать отопление и добиться его оптимальной работы. Устанавливается она практически везде - на отопительных и прочих приборах и на разветвлении крыльев. В общем, везде, где только можно. Следует понимать, что прикручивая краник в одном месте, в другое место вы подаете большее количество теплоносителя.
И, естественно, правильный подбор по мощности отопительного оборудования - в принципе, этот момент важен для всех без исключения видов систем отопления. Мощность оборудования необходимо подбирать с запасом и рассчитывать ее исходя не из площади помещения, а его объема. Во всем остальном, в частности в монтаже, двухтрубная система отопления практически ничем не отличается от других своих технологических собратьев.
