Фундамент для откатных ворот.

23.05.2017 в 12:55

Наверное, каждый хозяин частного дома задумывается о построении таких ворот, которые выполнят максимальную защиту собственных владений. Разнообразие видов ворот велико, но самой большой популярностью пользуются откатные ворота. Они очень в применении удобны. Принцип работы откатных ворот такой: на сооруженный фундамент устанавливается пара роликовых опор, а нижний край - это балка, которая выполняет функцию направляющей. Каждая опора берет на себя нагрузку, которую дают ворота
Фундамент для откатных ворот.. Опоры дают возможность перемещаться створкам. Фиксация опор проходит с помощью закладных болтов. Консольная часть монтируется на несущие роликовые опоры, которые в свою очередь находятся в несущей балке. Конструкция таких ворот для пользования в любое время года удобна.
Открывать и закрывать их можно как автоматикой, так и ручным способом. Но самое главное для такого вида - это прочность установки. Неправильно установленные каркас и основание дадут полный сбой в системе автоматики. Поэтому построение и возведение откатных или сдвижных ворот необходимо делать на определенный фундамент. Сделать фундамент для откатных ворот своими руками не сложно, главное соблюдать основные правила и технологию.
Фундаментом для ворот откатного типа называют очень прочную и ровную конструкцию. Показатели прочности, а также ровности конструкции в дальнейшем определяют правильную и точную эксплуатацию. Следует обратить особое внимание на точность расчетов сооружения основания. К этим вопросам лучше подойти сразу с полной серьезностью. Это основа правильной и долгой эксплуатации откатных ворот. Чертежи откатных ворот можно найти в интернете на строительных сайтах, если монтаж проходит своими руками.

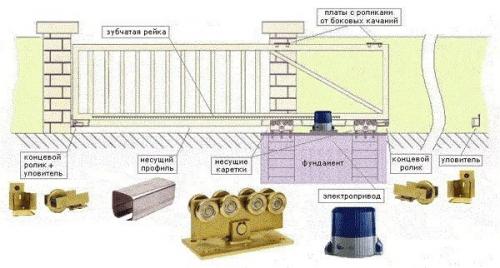

Фундамент для откатных ворот. 01
Подготовительные работы.
Так как фундамент для ворот откатного типа выполняется не стандартный, первое, что нужно сделать, - это выбрать места для траншеи фундамента и рассчитать ее размеры.
Фундаментом для откатных ворот должна стать ровная конструкция, на которую в дальнейшем будут устанавливаться непосредственно ворота. Фундаменту для откатных ворот требуются выбор места и точные расчеты. После этого этапа вычислительных работ роется траншея, которая должна быть на 30 см больше, чем точка промерзания почвы. В дальнейшем требуется установка и изготовление закладной.
Закладная - это конструкция, которая состоит из швеллеров. Они выполнены из металла и имеют П - образную форму. После установки закладной конструкции следует установить арматурные прутья для надежности и прочности. Установка закладной должна быть выполнена так, чтобы прилегание боковой полки швеллера было максимальным к столбу. В этом случае верхняя часть будет располагаться горизонтально по отношению к линии проема.
После проведения всех расчетов, а также правильно поставленной закладной необходимо приступать к работам с бетонным раствором. Затем последуют работы установки откатных ворот, схема ворот обязательна.

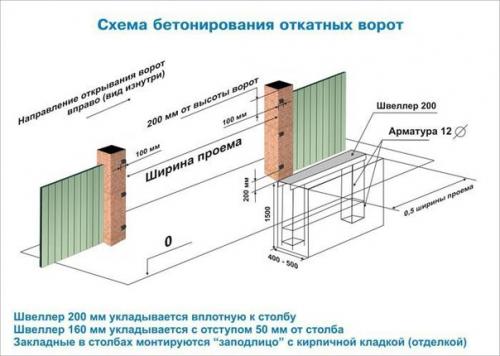

Фундамент для откатных ворот. 02
Выполнение фундаментных работ для откатных ворот.

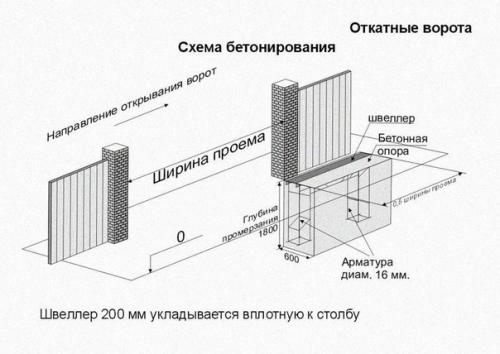

Фундамент для откатных ворот. 03
Чертеж всех возводимых конструкций необходим. Это поможет не ошибиться в расчетах и понять, как правильно сделать фундамент откатных ворот и дальнейшее их возведение. Прямая функция фундамента - это закрепление консольных блоков, которые являются конструктивными элементами. Они и удерживают всю конструкцию. Установка армированного блока в грунт происходит. Форма армированного блока - прямоугольная.
Установка фундамента начинается с внутренних сторон ограждений. Когда проектируется установка, необходимо обратить особое внимание на расчет размеров для откатных ворот, схема таких расчетов нужна для правильной установки откатных ворот. Их установка напрямую от фундамента зависит. Размер длины фундамента должен быть не менее, чем ширина воротного проема. Проем - 70 см.
При определении размера ширины учитывается показатель уровня промерзания земли. Соблюдение точных размеров исключит перекос основания, от которого зависит эксплуатация и правильность работы конструкции. Внимание! Только в том случае, если установка фундамента будет правильной, система будет служить очень долго.

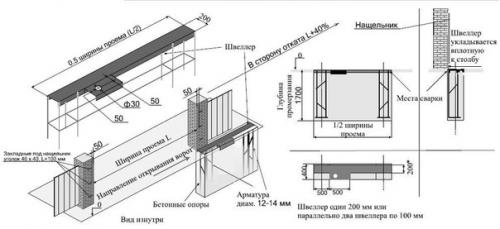

Фундамент для откатных ворот. 04
Необходимые инструменты и материалы для фундамента откатных ворот.

Для того чтобы сделать фундамент, потребуется стандартный набор инструментов и материалов.
Лопаты и ломы для выкапывания и сооружения траншеи.
Обязательно - измерительная рулетка и уровень.
Арматурные прутья, которые собираются в каркас при помощи проволоки. Можно использовать сварку для арматурного каркаса. Тогда конструкция еще прочнее будет. В этом случае понадобится сварочный аппарат.
Наличие опорного швеллера необходимо для закрепления консольных блоков и электрического привода.
Деревянные доски для опалубки.
Наличие молотка, ножовки, уголка. С помощью этих инструментов будет сооружаться опалубка.
Наличие бетономешалки сократит время выполняемых работ.

Технологические этапы фундаментных работ для откатных ворот.

Когда будут выполнены все расчетные работы, можно приступать к непосредственному сооружению фундамента.
Первое, что нужно сделать, - это выкопать траншею, которая соответствует высчитанным размерам. Затем сооружается основа из арматурных прутьев. Прутья либо связываются между собой проволокой, либо с применением сварочного аппарата свариваются между собой. Главное условие этой основы в том, что она должна быть очень хорошо зафиксирована.
Располагается арматурный каркас горизонтально. Верхняя, выступающая часть арматуры должна быть заглублена на 11-12 см ниже, чем поверхность грунта. Передняя часть по отношению к краю проема смещается. Приготовление бетонного раствора не вызовет затруднений. Соотношение составляющих раствора: 2 ведра цемента на 6 ведер песка. Раствор не должен быть густым.
Для прочности конструкции можно использовать добавление в бетонный раствор щебня. В том случае, если используется щебень, на вышеописанные соотношения песка и цемента добавляется два ведра щебня. Заливается очень аккуратно, следует обратить внимание на то, чтобы арматурный каркас не смещался. От этого зависит дальнейшая работа конструкции. Нужно не весь раствор сразу заливать. Яма на заполняется 1\\3.
Дело в том, что такой способ заливки обеспечит полную фиксацию арматурного каркаса. В дальнейшем устанавливаются поперечные швеллеры. Три швеллера нужно установить в арматурный каркас.
Обязательно нужно выполнить выравнивание швеллеров по горизонтальным и вертикальным плоскостям. Швеллеры нужно приварить к арматурному каркасу и залить бетонным раствором. Для того чтобы раствор застыл, понадобится от 6 до 13 дней, в зависимости от погодных условий и времени года.
Итогом всех выполненных работ станет фундамент, который имеет три поперечных швеллера. Проезжая часть, вернее ее уровень, должен получиться выше на 7 см, чем расположение швеллеров. Необходимо помнить также о том, что при процессах установки фундамента нужно учитывать, что для автоматики необходимо провести электропроводку. В дальнейшем к фундаменту для откатных ворот будут крепиться все остальные части.
