Как подключить узо своими руками.

12.04.2016 в 12:31

Неважно, какой характер носит утечка, она имеет негативные последствия. При правильной работе электрической системы течение тока должно происходить относительно фазы нуля, если ток течет по отношению к земле, происходит утечка. Причинами этого могут стать пробой изначально заземленного корпуса, касания человека к элементам, пропускающим ток, устаревшие электрические провода и тому подобное.


Есть несколько вариантов, как подключить узо своими руками, но оптимальным из них является приближение к вводу электрического питания. Поскольку расстояние, проходящее от сети до счетчика, тщательно контролируется электроэнергетическими организациями, устройство защитного отключения стоит монтировать в непосредственной близости к счетчику. Благодаря этому можно максимально обезопасить цепь от возможных утечек.


Однако этот вариант имеет свой минус: происходит обесточивание всей электрической сети, проходящей через данную защитную зону. В случае если вы хотите исключить такую ситуацию в случае возникновения критического случая, необходимо установить несколько узо, либо установить его на том участке цепи, который является наиболее значимым с точки зрения электрической безопасности.


Узо представляет собой механизм защитного отключения (дифференциальная защита. Это устройство служит для автоматического отключения подачи электрической энергии в случае возникновения утечки тока через землю.

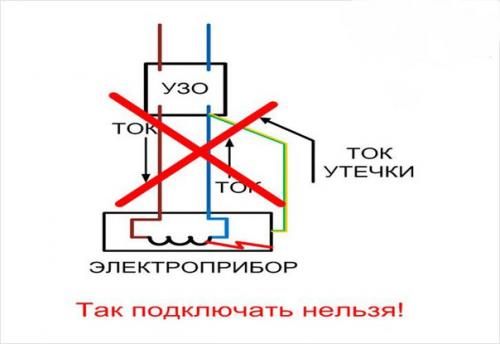

Схематическое изображение.


Суть работы узо состоит в том, чтобы оно отслеживало разность показаний тока на промежутке между нулевым и фазным проводами. Таким образом, если устройство работает на полную мощность, данная разность может не отслеживаться, поскольку количество тока прошедшего по фазному и нулевому проводу одинаково. В качестве примера можно рассмотреть электрический провод, проходящий в помещении с повышенной влажностью, на котором имеются повреждения изоляционного слоя. При попадании влаги на жилу, по которой проходит ток, создается цепь между данным проводом и поверхностью земли. В итоге ток утечки образует разницу, на которую должно среагировать защитное отключение. После этого ток утечки снимается с катушки внутреннего трансформатора и передается в полярное реле, в котором происходит усиление сигнала и запуск системы узо. То есть до того времени пока не будет найден и исправлен источник неполадки электропровода, устройство защитного отключения будет при каждом включении блокировать его.

Технология монтажа.

Любая техника и конструкция имеет свойство рано или поздно ломаться, узо в том числе. В этом случае срабатывает система самостоятельной проверки (тестирования) устройства. Передняя панель узо оснащена тестовой кнопкой, при нажатии которой имитируется поток электрического тока утечки, что при правильной работе должно спровоцировать автоматическое срабатывание и отключение системы.

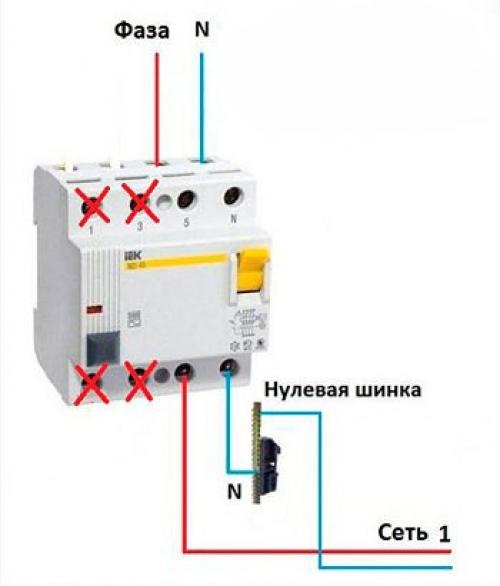

Для подключения узо целесообразно выполнять предписания на корпусе самой конструкции. В устройстве имеются нейтральные контакты, необходимые для подключения к нулю и фазные контакты, обозначаемые числами 1, 2 или буквой L (однако, данное обозначение не обязательно.

Независимо от того, с трех или однофазным узо вы имеете дело, смысл монтажной работы аналогичен и заключается в фиксации нулевого провода к нейтральном контакту (в случае трехфазного контакта - к трем фазам.

Стоит упомянуть о необходимости установки устройства защитного отключения в местах, требующих обеспечения высокого уровня электрической безопасности. Только в том случае, если же неожиданное отключение подачи электрического тока может привести к серьезным последствиям, стоит отказаться от установки дифференциальной защиты. Возможно, узо и справляется со своим главным функциональным назначением, но при этом приносит и немало неприятностей.

Токи утечки в оборудовании, находящемся в длительной эксплуатации, довольно частое явление, например уличные осветительные приборы. На эти вещи узо реагирует довольно чутко. То есть устройство будет реагировать постоянно, и чтобы от этого избавиться есть лишь два варианта: отключение самой конструкции или замена текущих электроприборов на новые. Какой вариант в этом случае вас утроит, решайте сами.

Прежде чем устанавливать данную систему, стоит проанализировать достоинства и недостатки и определить наличие возможности для замены всех электрических приборов с проводкой при необходимости. В противном случае ваше электричество будет постоянно блокироваться, и работа, зависящая от подачи электрической энергии, будет срываться.
