Как сделать насос для воды.

28.01.2018 в 16:30

Насос для воды - вещь едва ли не первой необходимости в загородном домашнем хозяйстве. Ручные и механизированные помпы также используются для перекачки других видов жидкостей - топлива, растворителей, масел и т. д. возможность приобрести дорогой надёжный насос есть не всегда, а дешёвые модели ломаются, как правило, в самый неподходящий момент
Как сделать насос для воды.. Мы рассмотрим варианты создания помп из подручного материала и деталей, которые найдутся в каждой мастерской, а их рыночная стоимость просто ничтожна в сравнении с новым заводским изделием.

Как сделать насос для воды. 01
Вариант номер 1. водяной насос для перелива воды.
Примитивная конструкция для перекачки воды, которую можно собрать за 10 минут, послужит удобным подручным инструментом для работы в саду. Особенно это удобно, когда нужно многократно набирать воду из бочки вёдрами. По сути, это обратный клапан, закреплённый на трубке с отводом.
Как сделать насос для воды своими руками.
Для изготовления понадобится трубка, шланг и несколько горлышек от пластиковых бутылок в сборе.
Ход работы:
Из пробки вынимаем прокладку и подрезаем её на 2 мм меньше диаметра пробки, оставив нетронутым сегмент 3 мм.
Сверлим отверстие 10 мм по центру крышки.
Устанавливаем лепесток в крышку и вкручиваем обрезанное горлышко. Оно оставшийся сегмент прижмёт.
Вставляем клапан в трубку - шток и надеваем "Юбку" из обрезанной пластиковой бутылки.
С обратного конца надеваем отводящий шланг.
Это устройство приводится в действие несколькими нажатиями по оси штока, когда заборная часть с клапаном погружена в воду. Далее жидкость пойдёт самотёком, пока есть перепад уровней. Затем воду можно поднимать, погружая шток в бочку.
Это единственное изделие с "Отрицательной Стоимостью". При его создании вы не только ничего не потратите (кроме времени), но и утилизируете с пользой бытовые отходы.

Обратный клапан своими руками. Пошаговое видео для сборки.
Вариант номер 2. простая ручная помпа своими руками.

В этой инструкции мы приведём пример системы ручной водокачки, которую можно взять за основу при создании стационарного водоподъёмного поста на скважине или колодце.

Для работы нам понадобится:
Труба канализационная ПВХ 50 мм с отводами, заглушкой и манжетами - уплотнителями - 1 м.
Обратный клапан 1/2" - 2 шт.
Труба канализационная ППР O 24 мм.
Резина, пары болт/гайка с шайбами O 6-8 мм.
Хомуты, сгоны, фитинговые зажимы, прочие сантехнические детали *.
* Конструкция насоса может быть индивидуальной в зависимости от наличия запчастей.
Способ 1. слив через ручку.

Эта модель самая простая из домашних - вода поднимается по штоку поршня, который выполнен из ППР трубы и изливается сверху.
Гильза:
Отрезаем трубу O 50 мм длиной 650 мм - это основа для гильзы.
Делаем концевой лепестковый клапан. Для этого в заглушке сверлим 8-10 отверстий O 5-6 мм и вырезаем круглый лоскут из резины (3-4 мм) под диаметр 50 мм. Закрепляем лоскут по центру заглушки на клёпку или болт (саморез не подходит. Лепестковый клапан готов.
Устанавливаем заглушку в трубу (гильзу) на герметик через уплотнители и дополнительно фиксируем саморезами через стенку трубы.
Поршень.
В трубу ППР (700-800 мм) устанавливаем обратный клапан. Это можно сделать способом "на Горячую" - разогреть конец трубы и вставить в него штуцер с клапаном, который должен пропускать воду в направлении трубы (штока поршня. Соединение усилить червячным хомутом пока тёплое (до остывания.
Головку поршня можно изготовить из отработанной тубы от герметика 330 мл, точнее её носовой части. Для этого её нужно, предварительно нагрев, поместить в гильзу - так головка примет идеально нужную форму и размер. Затем её следует подрезать и установить на обратный клапан последовательно с помощью муфты с наружной резьбой или накидной гайки "Американки".
Вставляем поршень в гильзу и делаем верхнюю заглушку. Она не обязательно должна быть герметичной, только держать ровно шток.
На свободный конец штока (трубы) устанавливаем сгон 90\xB0. В перспективе на сгон одевается шланг.

Сборка ручного насоса на видео.
Такой насос очень надёжен, но не совсем удобен - точка излива воды подвижна, к тому же расположена близко к оператору. Его можно несколько видоизменить для удобства.
Способ 2. боковой слив.

В гильзу следует включить угловой тройник 35\xB0. Конструкция идентична первому варианту, но в трубе - штоке поршня делаем большие отверстия, не нарушая конструктивную жёсткость, либо применяем стержневой шток. В этом случае вода будет поступать в гильзу и подниматься обратным усилием оператора к месту излива.

Видео водокачки с боковым сливом.
Главное достоинство описанных помп - низкая стоимость готовой конструкции. Ремонт производится за несколько минут путём замены (или склейки) "Копеечных" деталей.

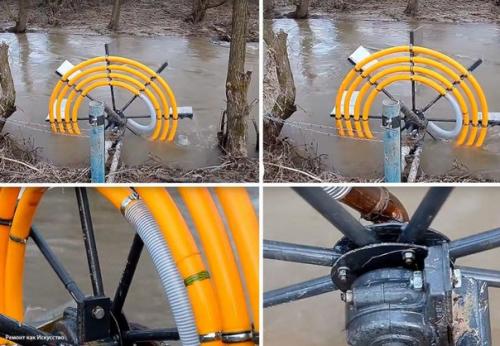

Вариант номер 3. спиральный гидравлический поршень.

За этим грозным названием кроется остроумное приспособление для подачи воды из реки с течением на небольшое расстояние. Это устройство на основе карусели с лопастями - подобии колеса водяной мельницы. Карусель в действие речным потоком приводится.
Как сделать насос для воды своими руками.
Насосом в данном случае является спираль из гибкой трубы O 50-75 мм, закреплённой хомутами к колесу. В заборной части (ближе к наружному контуру) к ней присоединен ковш из трубы большего диаметра (150 мм.
Главный узел - трубный редуктор, по которому вода будет поступать в трубопровод. Его можно взять с заводского оборудования или ассенизаторского насоса. Редуктор находится по оси колеса и жёстко закреплён к неподвижному основанию.
Максимальная высота подъёма воды будет равна длине трубы (от забора), которая целиком погружена в воду во время работы. То есть это расстояние в плане от точки погружения до точки выхода, которое проходит водозаборный ковш. В момент погружения в трубопроводе образуется закрытая система с воздушными участками, и вода проходит по трубе к центру спирали.
Разумеется, такой насос подойдёт далеко не всем - в конце концов, активатором выступает река. Но для полива в летний период это прекрасный вариант. Стоимость такого устройства сложно предсказать - большое значение имеет наличие подручного материала.

Видео, как работает спиральный насос.
Вариант номер 4. насос из компрессора (Airlift - эрлифт).

Таким образом, если в хозяйстве уже имеется компрессор - не спешить приобретать дополнительно насос. Можно собрать простой подъёмник воды буквально из двух труб.
Первая труба для подачи воды служит. Для хозяйственных нужд достаточно будет O 30 мм. Вторая нужна для подачи воздуха из компрессора. Диаметр 10-20 мм.
Кпд насоса эрлифт напрямую зависит от мощности компрессора, глубины погружения и высоты подачи. Он не может превышать 70% за счёт особенностей конструкции. Кпд будет равен глубине погружения, делённой на сумму глубины погружения и высоты подъёма (всего пути воды. В большинстве случаев оптимальная мощность компрессора выставляется опытным путём.

Наглядное видео работы насоса от компрессора.
Водоснабжение с давних времён было задачей номер один для выживания целых городов. Сегодня на первый план выходит экономия энергии и природных ресурсов - их становится всё меньше, и они становятся всё дороже. Поэтому частичный возврате к исходным технологиям без электричества и бензина - естественное явление. Возможно, в будущем именно это станет залогом здоровой и гармоничной жизни на нашей планете.
