Контур заземления своими руками.

08.08.2015 в 13:55

Электрическая проводка практически в любом доме либо квартире нуждается в устройстве контура заземления. Контур не только обеспечит вашу собственную безопасность, но и позволит продлить срок службы всех имеющихся в квартире бытовых потребителей электроэнергии.


Что может произойти в случае отсутствия контура? А, случиться может следующее - блуждающие статистические разряды электричества, не имея выхода, станут скапливаться на поверхностях электроприборов, выполненных из металла, а значит, велика вероятность, что рано или поздно они разрядятся на человеке.
По этой причине незаземленная стиральная машинка начинает вполне ощутимо бить током, то же самое случается и с водонагревательным баком. Подвержены влиянию блуждающих токов и герметично закупоренные емкости, которые зачастую используются для работы некоторых видов бытовой техники, а также нагревательные элементы из-за чего у них значительно сокращается срок эксплуатации. Именно по этим достаточно веским причинам, осуществляя монтаж электропроводки, следует особое внимание уделять устройству контура заземления. Как сделать его своими руками и поговорим в этой статье.
Расчет контура заземления.
Человек, не обладающий глубокими познаниями, произвести точный расчет контура заземления вряд ли сможет. Здесь потребуется сложная формула, содержащая множество коэффициентов, характеризующих влажность почвы, свойства грунта и даже климатические условия той зоны, где вы живете. Получить эти коэффициенты можно, лишь проведя достаточно сложные дополнительные расчеты и анализы, что требует определенной квалификации, а значит и стоить будет недешево. Мы же попробуем сделать контур заземления более простым путем, учитывая, что бытовые приборы работают в определенном диапазоне сопротивления контура, в котором он действует нормально. В этом и попытаемся разобраться.
Монтаж контура заземления своими руками.

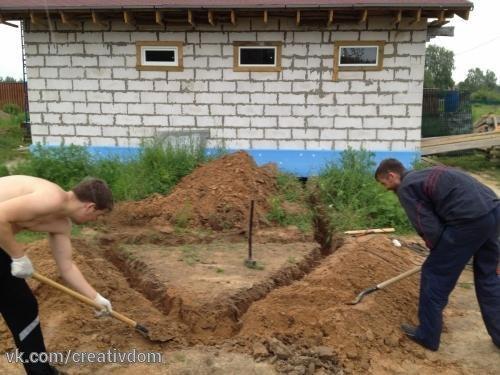

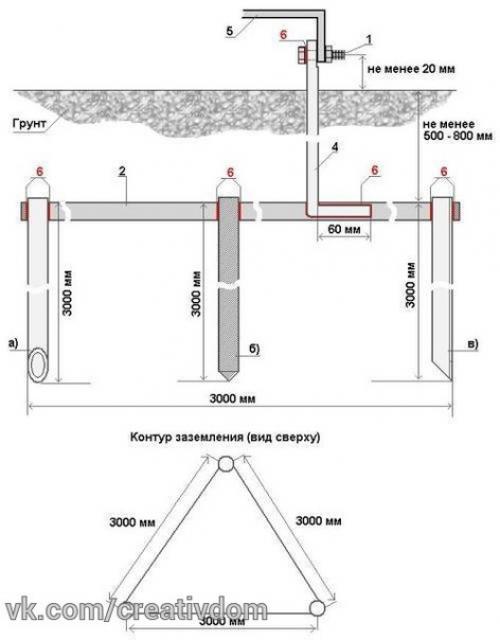

Монтаж контура заземления процесс достаточно трудоемкий и начинать его следует с рытья траншеи. Для этого отступаем на метр от стены строения и приступаем к рытью траншеи. Ее глубина не должна быть 0, 5-0, 75 м и иметь вид треугольника, где более длинная сторона будет равны 2, 5-3 метра, что является одним из главных условий правильного размещения траншеи.
Приобретая уголок для контура не стоит излишне экономить, внимательно выбирайте уголок, размер которого 50 х 50 мм, а толщина металла более 5 мм. Уголок меньших размеров не прослужит вам долгое время, уже через пять лет он под влиянием блуждающих токов и ржавчины придет в полную негодность. Всего в общей сложности вам потребуется три уголка по три метра. Для того чтобы они легче входил в землю один из его концов срезаем наискосок болгаркой. Затем при помощи кувалды забиваем уголки в землю по вершинам треугольника практически на всю длину, над поверхностью земли они должны выступать на 10 см.

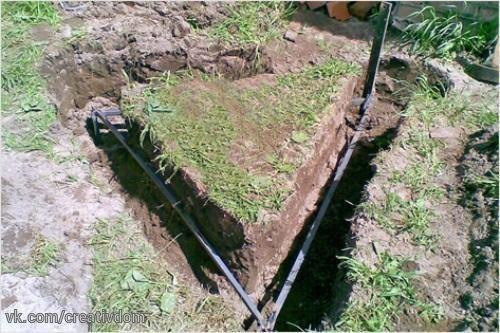

Следующим шагом по устройству контура заземления станет объединение трех электродов в единую цепь. Выполняется это с помощью полоски металла, имеющей ширину 50 мм и толщину 5 мм, а также электросварка. Именно эта полоса и соединит уголки, стоящие по вершинам треугольника, к которым ее следует приварить в доступных местах.
Учтите, прихватки здесь не подойдут, швы необходимо тщательно проваривать по всей длине. Места сварки следует покрыть краской, чтобы впоследствии под воздействием ржавчины и блуждающего тока не разрушали сварной шов.
На этом этапе завершается устройство контура заземления, остается лишь подвести его внутрь помещения.
Как подключить контур заземления к дому?
Сразу следует подчеркнуть, что для соединения электрического щитка и контура используется абсолютно такая же металлическая полоса, как и при устройстве контура, а также придется выкопать еще одну траншею, по которой протянется как можно ближе к щитку полоса, приваренная к контуру заземления. И вот здесь, при соединении полосы к электрическому щитку, соответствующие нормативы позволяют использовать достаточно мощный медный провод.

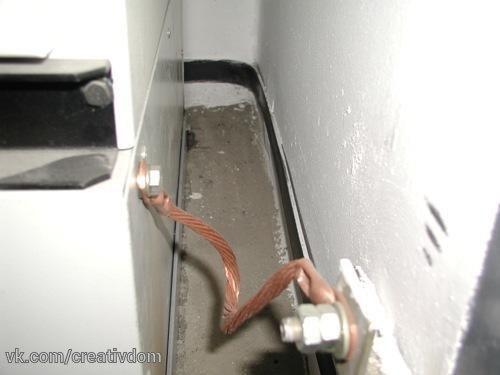

Для успешного соединения шины заземления с медной жилой, к последней из них нужно будет приварить винт и только после этого подключить, используя шайбу и две гайки, медный кабель, который соберет все провода заземления. Монтаж контура заземления практически завершен, осталось лишь провести его проверку и испытание.

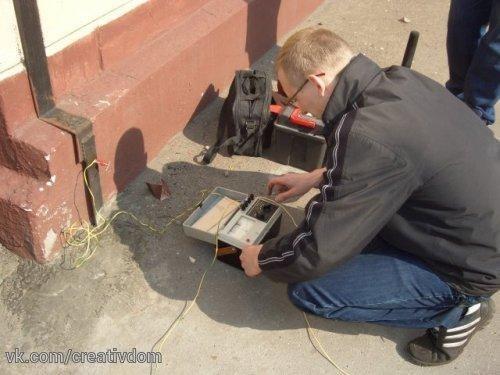

Как проверить контур заземления?
Выполнить эту процедуру с предельной точностью, получится вряд ли, так как для этого понадобится достаточно сложное оборудование, мы же советуем воспользоваться более простым методом, который позволит убедиться в работоспособности контура.
В этих целях нужно взять потребитель мощностью не менее 2 квт и подключить его следующим образом: к фазе, находящейся в квартире подключаем один конец питающего провода, к заземлению другой его конец, если все сделано правильно, прибор должен работать. Кроме этого следует замерить электрическое напряжение сети при выключенном и при включенном приборе. В том случае, если разница не будет существенной и составит 5-10 в, то контур заземления выполнен правильно, а значит можно закапывать траншею и пускать контур в эксплуатацию.
Ну, а если разница напряжения велика, то придется заняться добавлением электродов, для чего от одной из вершин треугольника следует выкопать еще одну траншею, длина ее должна составлять 2, 5 метра и вбить еще один уголок. Как и в предыдущем случае связываем его полосой и проводим испытание.
