Монтаж полипропиленовых труб своими руками.

Металлопластиковые трубы при монтаже не требуют пайки, соединение их отрезков производят с помощью латунных пресс - фитингов и гильз из нержавеющей стали, которые обжимают ручным прессом (пресс - клещами. Несмотря на простоту, такой способ обеспечивает надежное и плотное соединение.

Для домашней разводки горячего и холодного водоснабжения, а также отопления часто применяют медные трубы. Однако самостоятельно смонтировать медную разводку довольно сложно, так как для этого требуются особые навыки и соответствующий опыт. В противном случае выполненные непрофессионалом соединения гарантированно будут иметь несовершенства, которые впоследствии непременно обнаружат себя протечками.
Сегодня медные трубы можно полипропиленовыми или металлопластиковыми аналогами заменить. Для соединения первых требуется сварка, а вот вторые легко соединяются механическим способом - простым обжимом - опрессовыванием. Благодаря своей простоте последний вариант можно рассматривать как наиболее подходящий для выполнения домашним мастером. В нашем материале предлагается пример именно такого монтажа, осуществить его своими руками совсем не трудно и по времени быстро. Особых навыков здесь не требуется, разве что умение обращаться с несложными инструментами, а также внимательность и аккуратность.
Этапы работ:
1. трубу обрезают до нужного размера с помощью специальных ножниц. Линия реза должна быть строго перпендикулярна оси трубы.

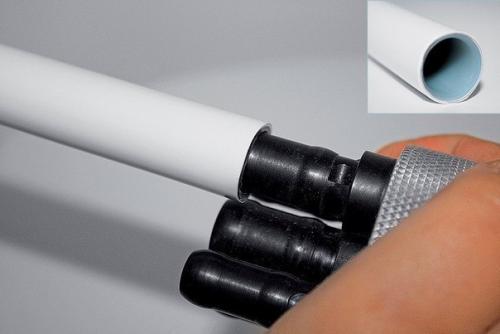

2. с помощью калибратора соответствующего диаметра трубу обрабатывают и деликатно снимают небольшую фаску по ее внутреннему краю.

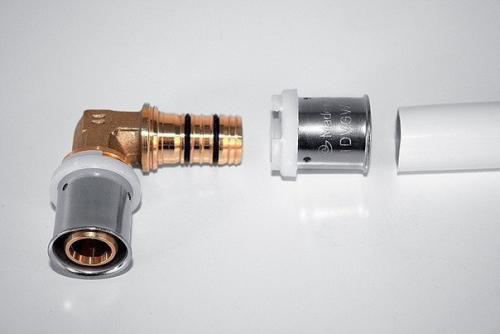

3. на штуцер фитинга (в данном случае углового) надевают уплотнительные кольца и обжимную гильзу из нержавеющей стали.

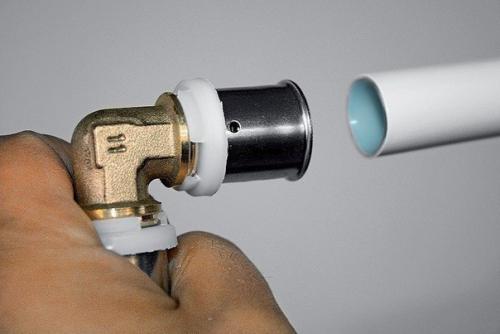

4. затем трубу с нажимом и слегка поворачивая вставляют в гильзу и продвигают до упора. Через контрольное окошко в гильзе ….
5. … можно видеть, насколько далеко продвинута труба. Для надежного соединения она обязательно должна быть видна в окошке.

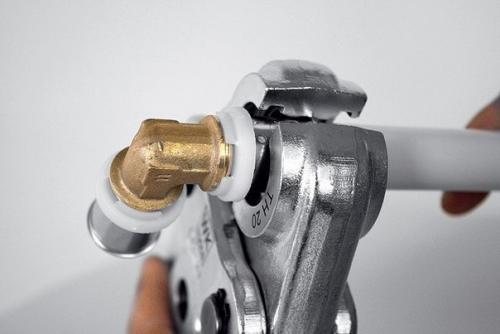

6. теперь с помощью ручного пресса (пресс - клещей) нужно обжать гильзу в месте соединения. При этом особенно важно, чтобы ….
7. … канавки в губках захватили направляющее кольцо (белого цвета. Рукоятки пресса с нажимом до полного смыкания сводят.
8. таким образом располагать пресс на гильзе ни в коем случае нельзя! При обжатии гильзы его вокруг трубы нельзя вращать!
9. вот так выглядит правильно опрессованная гильза. Левее, для сравнения, - еще не опрессованная, но со вставленной трубой.

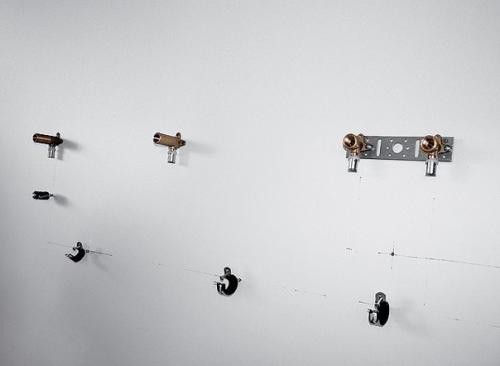

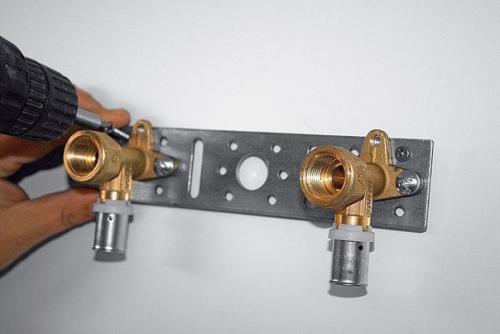

10. Монтаж арматуры в данном случае начинают с установки угловых фитингов, предназначенных для крепления обеих труб к умывальнику.
11. Угловые фитинги для подводки холодной воды к сливу унитаза или писсуара привинчивают к стене на том же уровне.
12. Для дальнейшего монтажа труб к стене по разметке привинчивают крепежные хомуты со звукопоглощающими вкладышами.

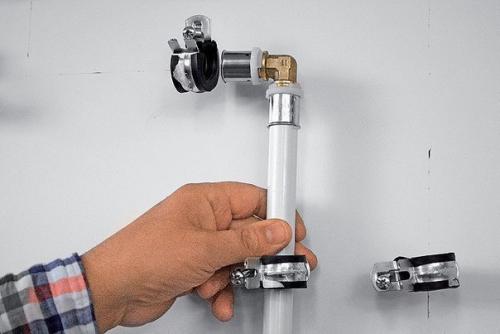

13. Первый отрезок трубы надежно фиксируют в крепежном хомуте. Труба уже вставлена в гильзу фитинга, но та еще не прессована.

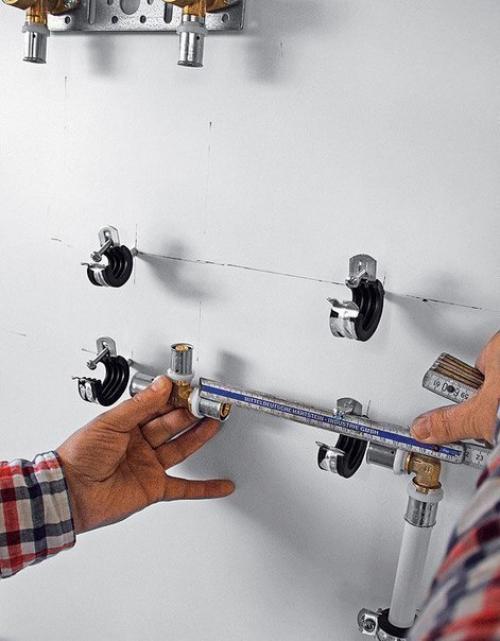

14. Т - образный фитинг, к примеру, устанавливают только после того, как примыкающие к нему трубы будут обрезаны под нужный размер.
15. Так выглядит соединение, выполненное с помощью Т - образного фитинга, горизонтальных и вертикальной труб для подачи холодной воды.
16. Когда все трубы вставлены в гильзы фитинга, их обжимают ручным прессом тем же способом, как показано на первых фотографиях.
Металлопластиковые трубы - легкие, прочные, плотные и одновременно гибкие, совершенно не подверженные коррозии и долговечные. Такие свойства определяются составом материала и конструкцией труб, состоящих из тонкой алюминиевой трубки, снаружи и внутри которой расположены прочно прикрепленные к ней слои молекулярно сшитого полиэтилена (PEX. Слой алюминия обеспечивает стопроцентную защиту от диффузии кислорода сквозь стенки трубы, а также повышает ее механическую прочность. Гладкий слой сшитого полиэтилена устойчив к температурным воздействиям и уменьшает теплопроводность трубы, а также предохраняет ее внутреннюю поверхность от зарастания накипью и заиливания, а внешнюю - от запотевания и загрязнения.
В процессе подготовки и выполнения соединений труб посредством фитингов важно соблюдать три основных правила, а именно: чистая аккуратная обрезка строго перпендикулярно оси трубы, последующая калибровка торца со снятием фаски, грамотная прессовка гильз.
Представленный фоторепортаж детально демонстрирует все этапы работы с применением необходимых инструментов и крепежа. Для резки труб понадобятся специальные ножницы, для калибровки и снятия фаски - калибратор, совмещенный с фаскоснимателем (калибратор имеет несколько рабочих стержней, подходящих к трубам разных диаметров), для опрессовки гильз - ручной пресс (пресс - клещи. Для крепления элементов домашнего трубопровода используют фиксируемые на стене металлические хомуты, снабженные шумопоглощающими вкладышами, или пластиковые цанги.
