Поэтапная установка системы водоснабжения своими руками.

25.12.2016 в 18:56

От простого к сложному.
Проблему подачи воды в доме при наличии источника - скважины или колодца - вполне можно решить самостоятельно. В этой статье мы расскажем о самых простых и недорогих способах водоснабжения на разных этапах. Вы узнаете об основных принципах устройства автономного водопровода в загородном доме.
Поэтапная установка системы водоснабжения своими руками.
Далеко не всегда получается приобрести дом или дачу, готовые под ключ, где всё уже установлено, испытано и работает. До 50% объектов купли - продажи имеют либо незавершённый вид, либо требуют ремонта или реконструкции. Иногда речь идёт об участке с фундаментом, а то и без него. Индивидуальными источниками воды на таких участках обычно служат артезианские скважины или колодцы.
Примечание. На каждую скважину буровики документ - "Паспорт Скважины выдают". В нём указаны параметры (глубина, ширина, расстояние до зеркала) и эксплуатационные характеристики скважины (производительность, качество воды), которые будут решающими при выборе насосного оборудования.
Внимание! В случае отсутствия "Паспорта Скважины" не следует устанавливать и эксплуатировать постоянное оборудование "вслепую". Заказать услугу исследования скважины можно в любой организации соответствующего профиля.
Этап строительства, наружных работ или полив.
Вода - необходимый элемент не только для живых организмов, но и для химических реакций. Понадобиться она может на разных этапах строительства и эксплуатации дома, дачи. Мы рассмотрим варианты срочного монтажа и подачи воды в разных случаях.
Когда разводки водопровода ещё нет, а вода уже нужна, разумно применить временный вариант. В этом случае вода будет доставляться , внимание, только по участку, набираться в ёмкости, использоваться для приготовления раствора и прочих хозяйственных нужд. Работа такой системы будет производиться в ручном режиме, по необходимости и только в летний период.
Колодец хорош тем, что в нём можно использовать все виды водоподъёмных насосов. Недостаток его в том, что обычно это место общего пользования - колодец на участке большая редкость. Поэтому мы будем ориентироваться в основном на индивидуальные скважины, исходя из экономии средств на временные коммуникации.
В обоих случаях рекомендуется оборудовать примитивный пульт управления подачи воды. Водорозетка может быть выполнена в виде жёсткого колена в форме П или Г со штуцерами на входе и выходе. Ключ - любой переключатель в наружном исполнении. Только в том случае, если диаметр скважины позволяет, можно использовать в ней недорогой вибрационный насос без поплавка. Насос должен входить в трубу свободно, с запасом минимум 2 см по окружности. Таким образом, если диаметр трубы не позволяет установить садовый насос, на этом этапе можно подобрать скважинный или наружный, который потом будет работать в постоянной системе.
Что понадобится:
Любой погружной насос, конструктивно подходящий к источнику (в статье "Обзор Погружных Насосов для Загородного Дома" мы рассказывали о моделях этих агрегатов.
Переключатель в наружном исполнении.
Запас сплошного кабеля от ключа до насоса, установленного на глубину.
Трос, верёвка.
Материал для жёсткого колена - труба, колена трубы, штуцер под колено (1 дюйм на выходе.
Обратный клапан (латунь или пластик) под резьбу на выходе насоса и штуцер под клапан (1 дюйм на выходе.
Шланг под штуцеры (1 дюйм внутри.
Хомуты, крепёж, материал козырька и щита.
Порядок работы.
1. определяем глубину установки (подвеса) насоса. Лишь в том случае, если скважина (колодец) малой или средней глубины (10-25 метров), оптимально установить насос в 1 метре от дна. Вибрационные насосы дают напор до 60 метров. Глубину скважины можно определить пробным опусканием груза на верёвке.
2. если необходимо - подключаем сплошной кабель заданной длины к насосу.
3. отмеряем нужную длину верёвки (троса), шланга.
4. устанавливаем обратный клапан со штуцером на насос.
5. подсоединяем шланг к штуцеру насоса и крепим хомутами.

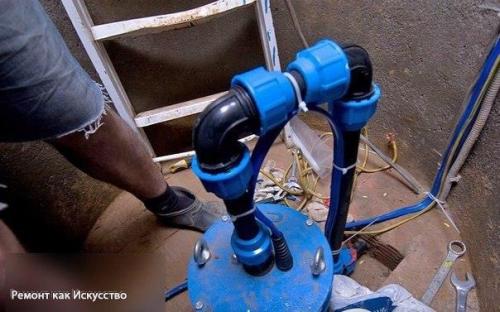

6. опускаем насос в скважину на заданную глубину и фиксируем страховочный трос.

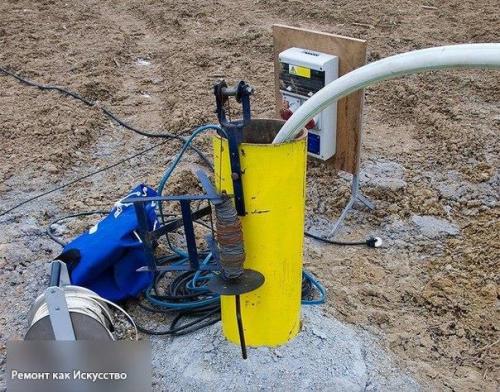

7. монтируем электрощит (доска с укреплённым на ней ключом и автоматом) и подсоединяем кабель к переключателю, на который подаём напряжение.
Внимание! Рекомендуем во всех случаях использовать автоматические предохранители.
8. собираем жёсткое колено и устанавливаем его крепежами на прочную основу (столб, труба, стена. Материал для колена можно выбрать подручный - металл, ППР, металлопластик. Подсоединяем шланг к штуцеру колена и фиксируем его хомутами.

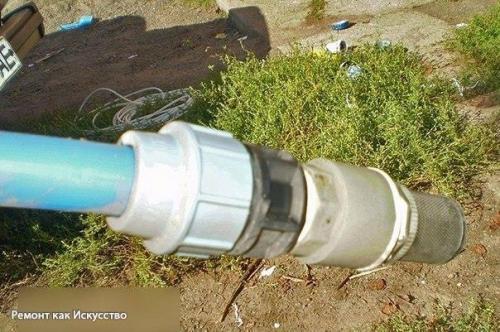

При установке наружного (садового) насоса процедура упрощается до уровня интуитивного восприятия: шланг с сетчатым фильтром и обратным клапаном опускается одним концом в источник, а другим подсоединяется к насосу. Вся система по месту фиксируется.
В этом варианте нам не потребуется кран для запора воды - его функцию выполняет обратный клапан, благодаря которому труба постоянно заполнена водой. В случае если установить штуцер на высоте 1 метр, можно подавать воду для полива самотёком на довольно большой участок при условии, что он не имеет уклона в сторону источника воды.
Цена вопроса. В этой системе дороже всего будет стоить только сам насос - от 600 до 1500 руб. штуцеры, шланг, трос, обратный клапан (пластик) и автомат обойдутся примерно в 300-500 руб.
Водоснабжение маленькой дачи с поливом, подача воды в помещение на дальнюю точку.
Для полноценного функционирования скважины зимой понадобится устройство кессона - переходного помещения между источником (скважиной) и потребителем (системы водоразбора дома. Обычно его располагают ниже уровня земли, глубже промерзания грунта. Он выполняет несколько жизненно важных функций:
Служит местом для установки оборудования, по сути, являясь насосной.
Удерживает постоянную температуру за счёт энергии грунта.
Поглощает шум от работы оборудования (насосной станции.
На этом этапе можно комбинировать временные элементы системы с постоянными. Есть элементы и показатели, которые останутся неизменными. Это глубина источника, расстояние до ввода в дом, глубина промерзания грунта, высота дома.
С учётом того, что мы стремимся постепенно ввести в эксплуатацию постоянную автономную систему водоснабжения, строительства кессона нам не избежать. В том случае, если мы эксплуатируем во временной системе вибрационный насос, то вся конструкция просто переносится в кессон.
Следующим постоянным элементом будет магистраль от кессона к вводу в дом. Этот участок лучше выполнить капитально, не зависимо от насосного оборудования. Трубу закладывать глубже промерзания грунта, диаметром не менее того, что в разводке дома, с шаровыми кранами с обеих сторон. Здесь возникает препятствие - путь от источника до потребителя может быть "Тернист" и подлежит расчёту. Нас интересуют два основных показателя насоса: напор и глубина погружения водозабора (глубина всасывания для наружных.
Предположим, наши потребности на данном этапе весьма скромны: подача воды на высоту 2 метра от уровня 2-го этажа (от земли 5 м) в 10 метрах от скважины. Потребление - периодическое (наполнение ёмкостей), не более 1 м 3 в час. Глубина от насоса до зеркала воды - 5 метров.
Вычисляем высоту (Н), на которую насос должен поднять воду. 1 метр напора по вертикали равен 4 метрам горизонтального перемещения, на сопротивление системы - 5%:
Н = (6 10/4 2) 10% = 11, 55 - принимаем 12 метров.
При гидротехнических расчётах полученный показатель умножают на 2 - чтобы учесть дальнейшие условия эксплуатации. Итак, требуемый напор в нашем случае будет 24 метра.
Подобрав таким образом насос (с запасом мощности), мы включаем его в систему и устанавливаем в кессоне. В этом случае ручное управление на основе обратного клапана нам уже не подходит и пришло время внедрять автоматику. Первым и пока что единственным элементом управления будет реле давления. Его можно установить на вводе в дом (изнутри.
Что даёт реле давления? Оно срабатывает при открытии крана (падении давления) в системе и включает насос. Иными словами, автоматически подкачивает воду напрямую из скважины в систему. Мы подчёркиваем, что описанные устройства - временные меры, переходный этап к полноценной системе.
Внимание! Основная причина выхода из строя наружных и погружных насосов - частое кратковременное включение.
Обзор поверхностных насосов мы в предыдущей статье провели.
В таком виде система будет работать при открывании крана и позволит провести зиму с водой. Давление будет нестабильным, неравномерным, поэтому подключение водонагревательных приборов не рекомендуется.
Постоянное полноценное водоснабжение дачи или дома.
Большая часть системы собрана и подключена. Осталось решить четыре задачи:
Стабилизировать давление в системе.
Защитить насос от частых кратковременных запусков.
Дополнить и окончательно скомпоновать систему.
Отфильтровать воду.
Задача 1 и 2.
Давление при помощи накопительного бака особой конструкции - гидроаккумулятора выравнивается. Внутри него установлена герметичная резиновая мембрана, отделяющая водозаборный отсек от воздушного.
При включении гидроаккумулятора в систему происходит следующее: насос нагнетает воду в замкнутую систему, мембрана растягивается, создавая давление, срабатывает реле давления, насос отключается. Давление в системе поддерживается не насосом, а мембраной.
При малых объёмах потребления (мытьё рук, слив бачка унитаза) насос не включается на подкачку сразу, что в разы экономит его ресурс в сравнении с прямой системой. Для обеспечения дома, где проживает 4 человека, обычно достаточно бака на 30 литров, но существуют изделия на 50, 70, 100 и более литров. Рабочее давление гидроаккумляторов такого объёма - от 6 бар (атм. Реле давления выставляют в пределах 1-2, 5 бар.
Задача 3 и 4.
На этом этапе мы технически обеспечили подачу воды в дом на нужную высоту и расстояние под постоянным заданным давлением. Разумным шагом теперь станет "Продление Жизни" частям системы путём улучшения качества воды. Проще говоря, сейчас следует доукомплектовать систему фильтрами и смонтировать для постоянного использования.

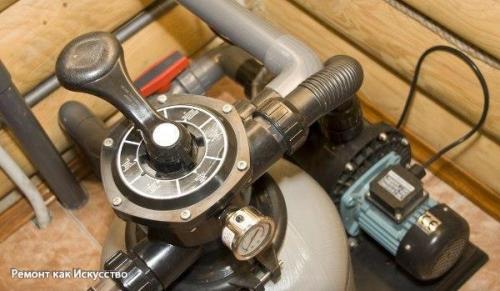

Лишь в том случае, если скважина неглубокая и водозабор расположен близко ко дну, то установки грубого фильтра нам не миновать. Чтобы защитить крыльчатку и гидроаккумулятор, включаем в систему перед насосом (рядом с ним) фильтр грубой очистки. Непосредственно перед распределением воды в помещении устанавливают фильтры тонкой очистки для того, чтобы защитить чувствительные приборы домашней сантехники.
Внимание! Устанавливайте фильтры тонкой очистки в доступных местах для визуального контроля и своевременного обслуживания.

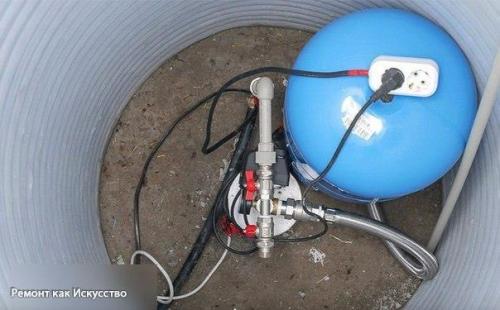

Классическим и наиболее удачным способом компоновки считается размещение всех описанных элементов (кроме фильтров тонкой очистки) в кессоне скважины. Это упрощает обслуживание и "Прячет" шум под землю. При этом система не занимает места в доме.

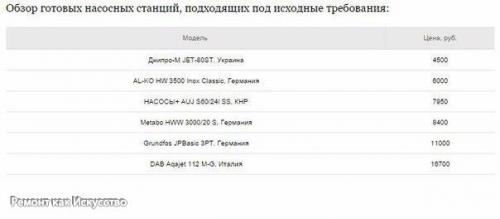

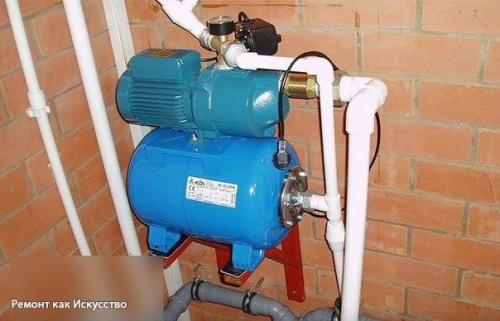

Разумеется, описанные компоненты существуют в разных вариациях заводского исполнения. Самая удобная и популярная из них - портативная насосная станция. Она представляет собой гидрокомпрессор, компоненты которого подобраны с учётом взаимных показателей и собраны в заводских условиях. В неё входят:
Поверхностный насос.
Гидроаккумулятор.
Манометр.
Реле давления.
Пульт управления.

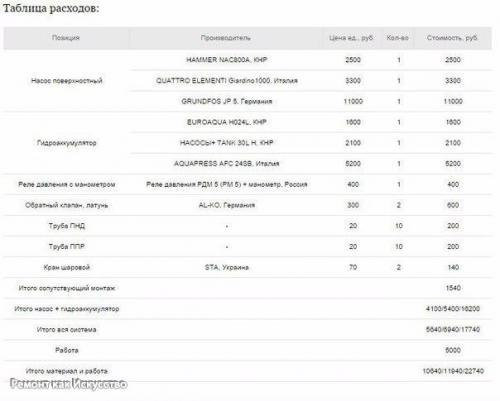

Затраты на поэтапную сборку насосной станции своими руками.
Исходные данные:
Насос поверхностный. Требуемый напор - от 24 м, давление на выходе - от 3 бар, глубина всасывания от 7 м.
Гидроаккумулятор - 20-30 литров.
Реле давления 1-3 бар с манометром - 1 шт.
Обратный клапан (латунь) - 2 шт.
Труба ПНД - 10 м.
Труба ППР - 10 м.
Кран шаровой - 2 шт.
Как видно из анализа, цена всей системы зависит от многих факторов, в том числе не учтённых в таблице (дополнительные, сопутствующие и транспортные расходы. Основной статьёй сметы насос и гидроаккумулятор являются. Их цена кардинальным образом от производителя зависит.
Как сделать гидроаккумулятор без мембраны своими руками.
Специально для тех, кто привык всё делать сам, кратко опишем оригинальную и очень эффективную систему поддержания давления. Вместо заводского гидроаккумулятора устанавливаем герметичный бак из нержавеющей стали или пищевого алюминия. Подключаем к нему насос с поплавковым концевым переключателем. Устанавливаем на бак компрессор, который будет создавать нужное давление при любом уровне воды. Это сократит количество включений насоса ещё как минимум в два раза. При этом система за счёт компрессора усложнится.

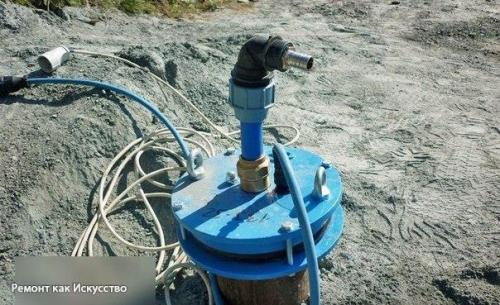

Поэтапная установка системы водоснабжения своими руками. 01
