Полезные советы - печь с камином.

13.06.2017 в 11:55

Вариант кладки.

При выкладывании печи нужно руководствоваться простыми правилами: уделять особое внимание перевязке швов и надежности крепления печных приборов; использовать общеизвестные подходы сечения дымоходов бытовых отопительных очагов.

Вот некоторые нюансы процесса кладки и самой конструкции печи с камином:

Топливник камина имеет 3 ряда без Зольниковой камеры;.
На 2 и 3 рядах должны быть установлены прочистные дверки печи;.

С 4 по 9 ряд должны быть сформированы боковые стенки камина (одна из стенок является общей печью).
С 9 по 12 ряд внутренние стенки топливника камина должны иметь наклон ~ 60 градусов к горизонту;.
Топочная дверка печки должна быть установлена на 10-12 рядах, а варочная плита - одновременно с 14 рядом кладки;.
На 17 ряду должно быть закончено формирование дымосборника камина, после чего на 19 ряду закладывается поворотный шибер каминного дымохода и задвижка прямого хода дымовых печных газов.

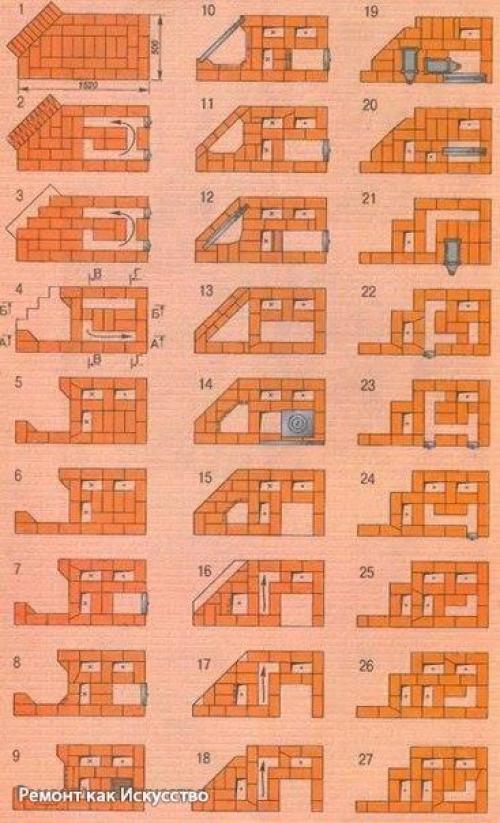

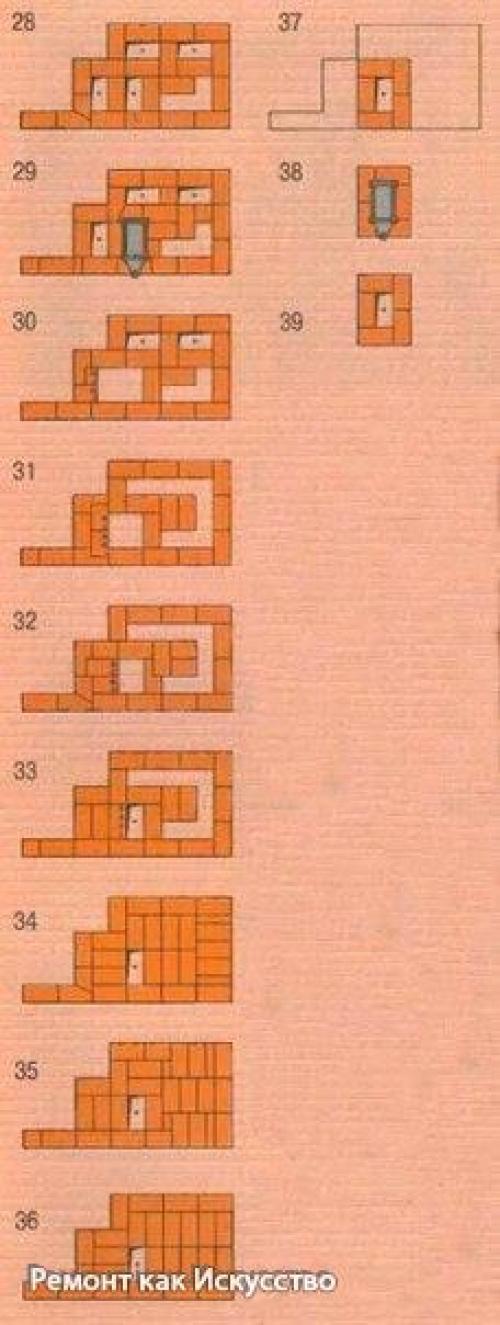

Порядовки печи - камина:

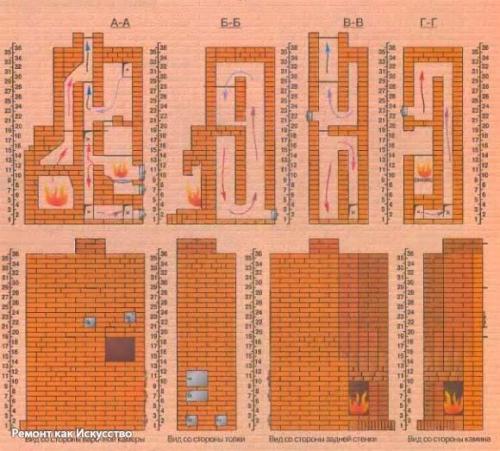

Виды и разрезы:

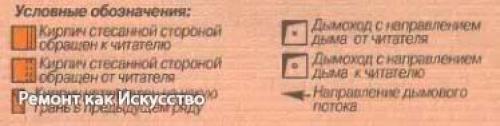

Условные обозначения:

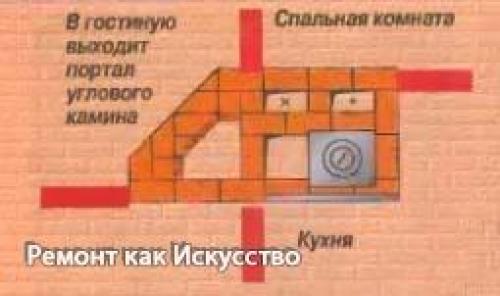

Пример компоновки печи - камина в доме:


После того как все работы выполнены и печь с камином полностью выложена, все дымоходы вычищены, можно приступать к сушке и контрольной топке.


Контрольная топка. При контрольной топке печи все задвижки, кроме вентиляционных, должны быть открыты. Шибер камина нужно закрыть, чтобы не было подсоса воздуха через каминный дымоход. И только после того как пойдет достаточная тяга можно прикрыть задвижку прямого хода печных газов.

Сушка. Сушка производится за несколько кратковременных топок и считается завершенной, если на печных приборах (задвижках, дверках) не будут появляться капельки влаги. После сушки печная кладка оштукатуривается и красится, а камин облицевывается керамикой или природным камнем.

Материалы и печные приборы для отопительно - варочной печи с угловым камином.
Номер материал количество.
1 кирпич красный полнотелый 560 шт.
2 кирпич огнеупорный 110 шт.
3 глина красная 180 кг.
4 глина огнеупорная 30 кг.
5 песок 630 кг.
6 топочная дверка 210 х 260 мм 1 шт.
7 поддувальная дверка 130 х 260 мм 1 шт.
8 прочистные дверки 130 х 130 мм 4 шт.
9 чугунная плита 560 х 410 мм 1 шт.
10 поворотный шибер 1 шт.
11 печные задвижки 130 х 260 мм 4 шт.
Топка по летнему.
При топке печи по летнему задвижка прямого хода должна быть открыта и дымовые газы из топливника поступают в дымоход под насадной трубой и уходят в атмосферу. При такой топке весь массив печи прогреваться не будет. В таком режиме печь работает вместе с камином удовлетворительно.

Топка по зимнему.
При закрытой задвижке прямого хода дымовые газы поступают из топливника в нижнюю отопительную камеру. Из горизонтальных дымоходов под зольником горячие газы должны подниматься по соединительному каналу в верхнюю отопительную камеру, потом опускаться вниз до перекрытия варочной камеры и по горизонтальным каналам поступать в вертикальный дымоход под трубой.

Во время топки по зимнему чтобы избежать ослабления тяги шибер камина и задвижку вентиляционного канала лучше держать закрытыми.

Вентиляционную задвижку нужно открывать только во время приготовления пищи для удаления запахов. Задвижку прямого хода лучше приоткрывать при растопке печки и при закладке новой порции топлива. Теплоотдача при 2-х разовой топке в сутки - 3. 8 квт.
