Расчет сечения провода для проводки.

17.10.2017 в 02:55

Почему столь важно иметь точную информацию о сечении провода? Вот главные причины:
1. сечение провода подбирается согласно потребляемой мощности, и указано в электропроекте.

2. несоблюдение этого требования может привести к пожару, или выходу электропроводки из строя.

Важность правильного подбора сечения провода можно ярко проиллюстрировать на одном примере. Мы предположим, что вы купили брюки, по словам продавца, хорошего качества, сшитые крепкими нитками. Прогуливаясь в этих брюках, вы присели, и почувствовали, как они расходятся по швам. Какое у вас мнение по поводу ниток, которыми сшиты брюки?
А теперь представьте, что брюки - это ваша электросистема, а нитки - провод. Возникла дополнительная нагрузка (включили стиральную машину, электродуховку, утюг), и "Нитки" оплавились. Что делать? Еще раз покупать провод, штробить стены и менять всю электропроводку (по крайней мере, ее силовую часть. Независимо от того, будете менять старый провод или только недавно уложенный плохого качества, новый провод должен соответствовать указанному сечению.
Производим расчеты сечения провода.
Во избежание нехороших последствий, нужно знать, как определить сечение провода самостоятельно. Сначала измерьте диаметр провода, но сделать это точно, без микрометра или штангенциркуля не удастся. Вы можете воспользоваться приведенной ниже таблицей.
Лишь в том случае, если нужны более точные значения сечения провода, то не обойтись без вычислений. Будем вспоминать школьный курс геометрии. Нам нужно определить площадь круга с помощью упрощенной формулы:
0, 785 x 1. 72 x 1. 72 = 2, 32.
В которой:
0, 785 - четвертая часть значения? ; (Неизменный показатель для этой формулы);.
1, 72 - диаметр измеренной жилы провода (эти 2 цифры должны быть одинаковыми);.
После знака = получаем площадь жилы в мм (сечение провода.
В том случае, когда под рукой нет точных измерительных приборов, для тонкого провода применим "Дедовский" метод.

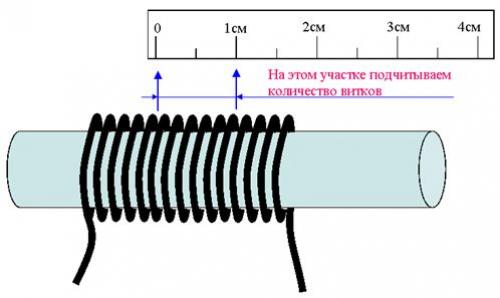

Снимите с провода сантиметров 40 изоляции и намотайте этот провод на карандаш (не более 10 витков. Длину намотки измерьте и разделите на количество витков. В результате получите радиус сечения провода с одной жилой. Однако таким методом вам вряд ли дадут воспользоваться в магазине, разве что вы купите кусок провода и будете с ним экспериментировать.
Для многожильного провода принцип тот же, только нужно измерить радиус всего одной жилы, а полученное значение умножить на количество жил в пучке.
Внимание! Только в том случае, если нет желания заниматься точными науками, то покупайте провод большего диаметра, чем указано в схеме, тогда не ошибетесь.
