Схемы систем отопления в частном доме: фото, советы мастера.

29.09.2017 в 18:30

Мы подготовили для вас обзор основных схем отопления для частных домов, сравнительные характеристики, достоинства и недостатки каждой системы. Рассмотрим гравитационную и принудительную системы перемещения теплоносителя, однотрубную и двухтрубные схемы разводок, встраивание в систему отопления тёплых полов.
Схемы систем отопления в частном доме: фото, советы мастера.
Схемы системы отопления отличаются большим разнообразием. Причем выбор одной из них должен быть сделан исходя из конструкции и размера дома, числа отопительных элементов, зависимости от электропитания.
Системы, отличающиеся способом циркуляции.
В системе с естественной циркуляцией, движение теплоносителя основано на действии гравитации, поэтому их ещё называют гравитационными или самотёчными. Плотность горячей воды ниже, и она поднимается вверх, вытесняемая холодной водой, которая попадает в котёл, подогревается и цикл повторяется. Циркуляция принудительная - в системах с применением нагнетающего оборудования.

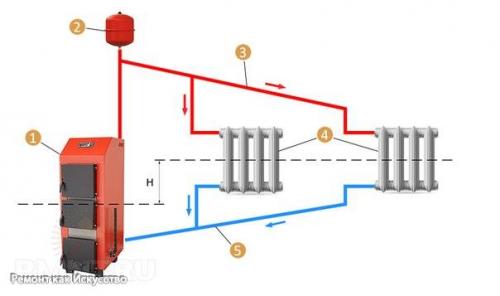

Самотёчная система.
Самотёчная система не выходит дешевле, как рассчитывают застройщики. Наоборот, как правило, она обходится в 2, а то и в 3 раза дороже принудительной. Эта схема труб большего диаметра требует. Для её работы необходимы уклоны, и чтобы котёл стоял ниже радиаторов, т. е. требуется установка в приямок или подвал. И даже при нормальной работе системы на втором этаже батареи всегда горячее, чем на первом. Чтобы уравновесить этот перекос, требуются мероприятия, которые и делают систему значительно дороже:
Устройство байпасов (дополнительный материал и сварочные работы);.
Балансировочные краны на втором этаже.
Для строения в три этажа эта система плохо подходит. Движение теплоносителя "Ленивое", как говорят мастера. Для двухэтажного дома работает, когда второй этаж полноценный, такой же, как и первый, плюс имеется чердак. На чердаке устанавливается расширительный бачок, к которому от котла, установленного в глубоком приямке или в подвале, подводится главный стояк, желательно строго вертикальный. Лишь в том случае, если в каких-то местах приходится изгибать стояк, это ухудшает работу самотёка.
От главного стояка разводятся горизонтальные трубопроводы (лежаки) с уклоном, от которых опускаются стояки, собирающиеся в обратку, которая возвращается в котёл.
Самотёчные системы хороши в постройках по типу русской избы и в одноэтажных современных коттеджах. Хотя стоимость системы выйдет дороже, но зато она не зависит от наличия источников питания.
Когда дом мансардный, то установка расширительного бачка вызывает проблему с размещением - его приходится монтировать прямо в жилом помещении. Лишь в том случае, если в доме не проживают постоянно, то теплоноситель - не вода, а незамерзающая жидкость, пары которой будут попадать непосредственно в жилую зону. Чтобы избежать этого, можно вынести бак на крышу, что приведёт к дополнительным тратам, или необходимо закрывать плотно верх бака и выводить газоотводную трубку от крышки за пределы жилого помещения.

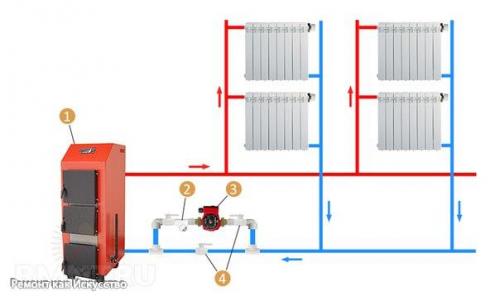

Принудительная система.
Принудительная система циркуляции отличается наличием нагнетающего оборудования, и сейчас распространена очень широко. Из недостатков способа можно отметить зависимость от электроснабжения, которая решается приобретением генератора для автономного питания при отключении сети. Из достоинств следует отметить большую регулируемость, надежность и возможность в некоторых случаях сэкономить деньги на организации отопления.
Различные схемы соединения напорных систем отопления.
Для принудительных систем циркуляции существуют несколько схем подключения. Рассмотрим достоинства, недостатки и рекомендации мастеров по выбору схемы для различных строений и систем.

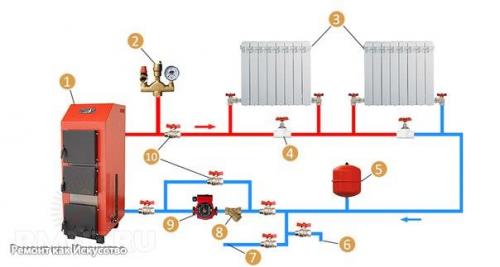

Однотрубная система ( "Ленинградка").
Так называемая ленинградка сложна в расчетах и трудна в исполнении.
При такой системе наполнение радиатора снижается, что уменьшает скорость движения среды в батарее и увеличивает перепад температур до 20 с (вода успевает сильно остыть. При последовательном монтаже радиаторов в однотрубную схему наблюдается большая разница температур теплоносителя между первым и всеми последующими радиаторами. В случае если в системе 10 и более батарей, то в крайнюю поступает вода, охлажденная до 40-45 с. чтобы компенсировать недостаток тепловыделения, все радиаторы, кроме первого, должны иметь большую площадь теплоотдачи. Т. е. если принять первый радиатор, как эталон 100% мощности, то площадь последующих должна быть больше на 10%, 15%, 20% и т. д., для компенсации остывания теплоносителя. Сложно спрогнозировать и рассчитать необходимую площадь без опыта выполнения подобных работ, и ведущих, в конечном итоге, к удорожанию системы.
При классической "Ленинградке" подключение радиаторов происходит от магистральной трубы? 40 мм байпасом? 16 мм. При этом теплоноситель после радиатора в магистраль возвращается. Большая ошибка состоит в соединении радиаторов не транзитом, а непосредственно из радиатора в радиатор. Это самый дешевый способ собрать трубную систему: короткие отрезки труб и фитинги по 2 штуки на батарею. Однако при такой системе половина радиаторов еле тёплая и не дает достаточной теплоотдачи. Причина: не происходит смешивания теплоносителя после радиатора с магистральным трубопроводом. Выход из положения: увеличение (значительное) площади радиаторов и установка мощного насоса.
Мастера рекомендуют применять однотрубную систему, если радиаторов в контуре не более 5 шт.

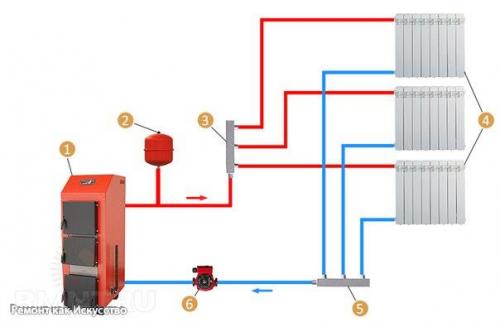

Двухтрубная коллекторная (лучевая) схема разводки отопления.
Представляет собой Гребёнку, от которой отходят по две трубы к каждому радиатору. Гребёнку желательно устанавливать на равноудалённом расстоянии от всех радиаторов, в центре дома. В противном случае, при значительной разнице в длине труб до батарей, произойдёт дисбаланс системы. Это потребует балансировки (настройки) кранами, которую выполнить достаточно сложно. Кроме этого, насос системы в этом случае должен быть большей мощности, чтобы компенсировать повышенное сопротивление балансировочных кранов на радиаторах.
Вторым недостатком коллекторной системы является большое количество труб.
Третий недостаток: трубы прокладываются не вдоль стен, а поперёк помещений.
Преимущества схемы:
Отсутствие соединений в полу;.
Все трубы одного диаметра, чаще всего - 16 мм;.
Схема соединения самая простая из всех.

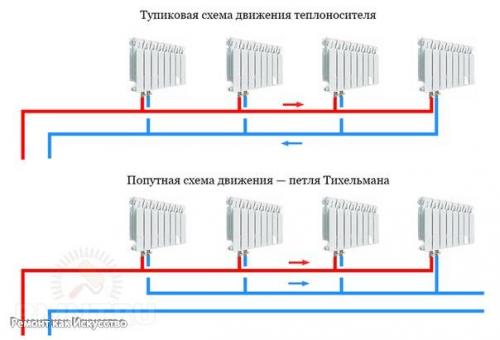

Двухтрубная плечевая (тупиковая) система.
Внимание! Только в том случае, если дом небольшой (не более двух этажей, общей площадью до 200 м 2), нет смысла сооружать попутку. Теплоноситель и так до каждого радиатора дойдёт. Крайне желательно так продумать и установить котёл, чтобы "Плечи" - отдельные ветки отопления, были примерно одинаковыми по длине и имели приблизительно одинаковую мощность теплоотдачи. При этом до тройников, разделяющих поток на два плеча, достаточно труб? 26 мм, после тройников -? 20 мм, а на магистрали к последнему в ряду радиатору и отводы к каждому радиатору -? 16 мм. Тройники соответствующие диаметрам соединяемых труб выбираются. Такое изменение диаметров является балансировкой системы, не требующей регулировки каждого радиатора отдельно.
Дополнительные достоинства системы:
Минимальное количество труб;.
Прокладка труб по периметру помещений.
Соединения, "Зашиваемые" в пол, должны быть выполнены из сшитого полиэтилена или металлопластика (металлополимерные трубы. Это опробованная, надежная конструкция.
Двухтрубная попутная система (петля тихельмана).
Это система, которую не придётся регулировать после монтажа. Достигается это за счет того, что все радиаторы находятся в одинаковых гидравлических условиях: сумма длин всех труб (подача обратка) к каждому радиатору - одинакова.
Схема соединения одной петли отопления: одноуровневая (на одной статической высоте), с равномощными радиаторами, очень проста и надёжна. Магистраль подачи (кроме подвода к последнему радиатору) выполняется из труб? 26 мм, обратный трубопровод (кроме отвода от первой батареи) также из труб? 26 мм. Остальные трубы -? 16 мм. В систему также включены:
Балансировочные краны, если батареи отличаются мощностью между собой;.
Шаровые краны, если батареи одинаковые.
Петля тихельмана несколько дороже, чем коллекторная и тупиковая системы. Проектировать такую систему желательно, если количество радиаторов превышает 10 шт. для меньшего количества можно выбрать тупиковую систему, но при условии возможности сбалансированного разделения "Плеч".
При выборе этой схемы нужно обратить внимание на возможность укладки труб по периметру дома, чтобы не пересекать дверные проемы. В противном случае трубу придётся развернуть на 180\xB0, вести её обратно вдоль системы отопления. Таким образом, на некоторых участках рядом будут проложены не две трубы, а три. Такую систему иногда называют "Трёхтрубкой". В этом случае попутка становится излишне дорогой, громоздкой и стоит рассмотреть другие схемы отопления, например, разделить на несколько "Плеч" тупиковой системы.

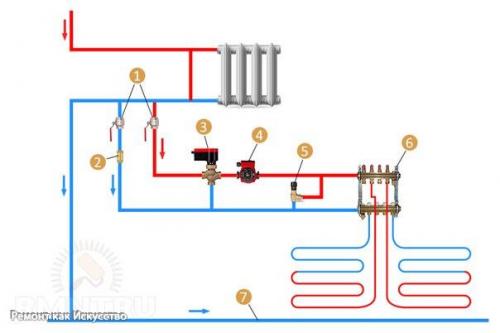

Подключение к системе отопления водяных тёплых полов.
Чаще всего тёплые полы - дополнение к основной системе отопления, но иногда они являются единственными обогревателями. Таким образом, если теплогенератор для тёплых полов и радиаторов - один и тот же котёл, то разводку труб на полу лучше всего выполнить на обратке, на остывшем теплоносителе. В случае если система нагрева полов запитана от отдельного теплогенератора, нужно установить температуру по рекомендациям для выбранного тёплого пола.
Подключение этой системы идёт через коллектор, который состоит из двух частей. Первая оснащена вентильными регулирующими вставками, другая часть оборудована ротаметрами - т. е. расходомерами теплоносителя. Ротаметры выпускаются двух видов: с установкой на подаче и на обратке. Мастера советуют: если при монтаже вы забыли, какой ротаметр купили, ориентируйтесь по направлению потока - подача жидкости всегда должна идти "под Седло", открывая клапан, а не закрывая его. Планируя систему отопления в своём доме, нужно взвесить все за и против каждой схемы применительно к конструкции самого дома. Источник рмнт. ру.

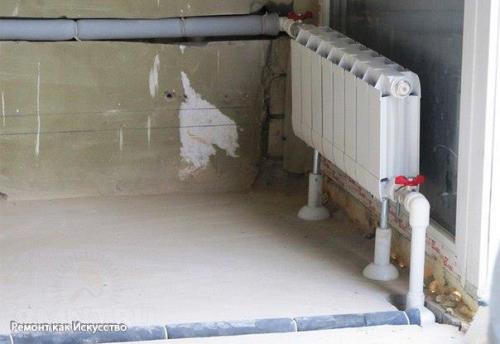

Схемы систем отопления в частном доме: фото, советы мастера. 01
Схемы систем отопления в частном доме: фото, советы мастера. 02
Схемы систем отопления в частном доме: фото, советы мастера. 03
Схемы систем отопления в частном доме: фото, советы мастера. 04

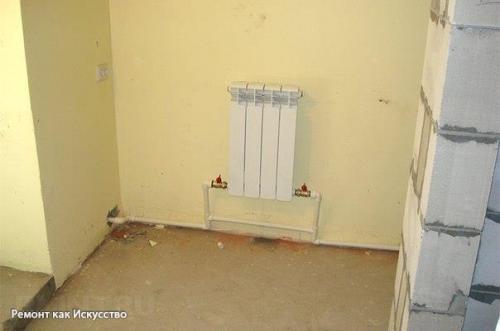

Схемы систем отопления в частном доме: фото, советы мастера. 05
Схемы систем отопления в частном доме: фото, советы мастера. 06
Схемы систем отопления в частном доме: фото, советы мастера. 07

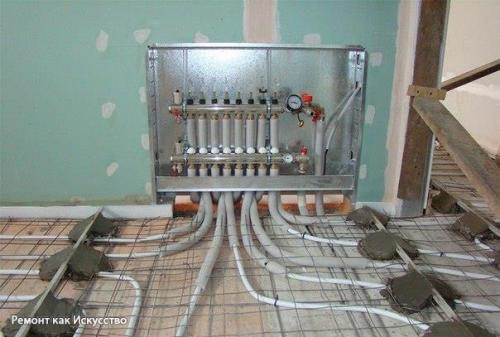

Схемы систем отопления в частном доме: фото, советы мастера. 08
