Соединение проводов в распределительной коробке.

21.12.2017 в 12:30

Одним из важных этапов монтажа электропроводки является соединение проводов в электрической распределительной коробке, которое следует сразу после прокладки кабеля.
Некоторым на первый взгляд может показаться, что использование распаечной коробки для коммутации проводов является по сути бессмысленной тратой времени, однако это предположение ошибочно по нескольким причинам.
В процессе эксплуатации электропроводки могут возникнуть неисправности - например, произошёл обрыв цепи.
Соединение проводов в распределительной коробке.
В случае, если при электромонтаже рабочие обошлись без распред коробки, а места соединений были попросту закатаны отделочным материалом типа штукатурки, тогда для того, чтобы снова добраться до соединений, придётся нарушать внешнюю отделку - обрывать обои, разбивать слой штукатурки и т. д.
Вряд ли кого-то устроят такие перспективы. Внимание! Только в том случае, если в будущем понадобится установка дополнительных розеток, то не всегда в таких случаях удобно протягивать провода от уже установленных ранее розеток, проще организовать подключение напрямую к коробке.
Таким образом, если провода соединять с помощи клеммных колодок, то в стене придётся продалбливать канал достаточно большой глубины, что гораздо более трудозатратно, чем простое соединение проводов в распаечной коробке.
Наконец, с точки зрения пожарной безопасности преимущество использования распределительных коробок бесспорно.
Для правильной организации электромонтажных работ существуют специальные правила устройства электроустановок (пуэ), которые регламентируют и порядок соединения электропроводов.
Способы соединения проводов в РАСПРЕДКОРОБКЕ.
Согласно данным правил (пуэ), существуют следующие способы соединения проводов в распределительной коробке:
Соединение с помощью клеммных колодок является наиболее предпочтительным способом: клеммные колодки имеют небольшие размеры и с лёгкостью помещаются в распредкоробку, и купить их не составит труда.
Остаётся лишь обрезать провода под определённую длину, соединить соответствующие жилы и уложить полученную сборку в коробку.
Соединение проводов в распределительной коробке методом пайки - способ, более подходящий для профессионалов, которые имеют достаточный опыт в проведении подобной процедуры.
Не имея опыта, человек затратит на пайку массу времени, да и не факт, что в результате получится качественное соединение.
Соединение проводов в распред коробке методом опрессовки можно считать самым надёжным неразъёмным соединением.
Однако это достаточно трудоёмкая работа, требующая навыков, наличия специальных приспособлений и материалов - это пресс - клещи, медные или алюминиевые гильзы и термоусадочная трубка.
Предварительно зачищенные жилы следует вставить с обеих концов гильзы до упора и обжать соединение. Непосредственно перед обжатием на один из коммутируемых проводов следует надеть термоусадочную трубку, а после опрессовки сдвинуть трубку на гильзу и нагреть её до температуры усадки.
Метод скрутки является самым простым вариантом соединения. Однако если говорить о том, надёжно ли такое соединение проводов в распределительной коробке, пуэ допускают подобный способ лишь как временный и запрещают скрутку без последующей полноценной доработки соединения.
Для тех, кто впервые сталкивается с такой задачей как соединение проводов в распределительной коробке, фото и видео, представленные в статье, помогут максимально наглядно представить, как проводится эта процедура всеми перечисленными выше способами.
Основные коммутируемые в коробке элементы проводки - это светильники и розетки, при этом схема соединения проводов в распределительной коробке для них будет различна.
Для розетки потребуется простое соединение проводов по цветам. Всего будет три цвета: фаза (серый, коричневый или чёрный), ноль (синий или голубой), заземление (жёлтый с зелёной полосой.
Существуют и провода без заземления, тогда кабель будет двухжильным, и вместо трёх цветов будет два.
Для светильника с одноклавишным выключателем потребуется соединение в коробке только 2 проводов: ноль будет соединяться с проводом, идущим напрямую к светильнику, а фаза будет проходить к светильнику через выключатель.
Для люстры с 2-клавишным выключателем разница будет лишь в том, что к люстре в данном случае от выключателя пойдут 2 провода, отвечающих за разные группы лампочек, а ноль останется общим. Настоятельно мы рекомендуем вызвать электриков - профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой для здоровья и жизни опасна!

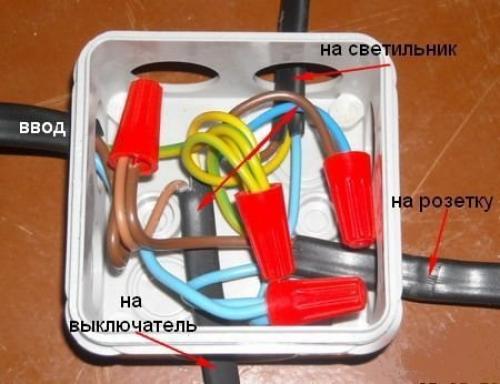

Соединение проводов в распределительной коробке. 01

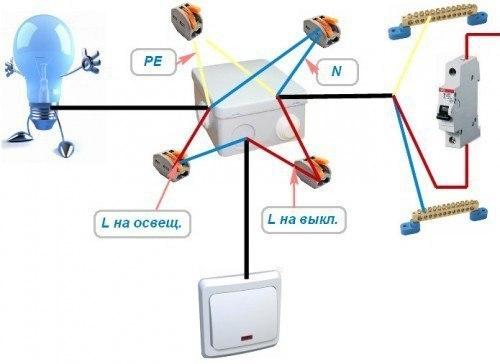

Соединение проводов в распределительной коробке. 02

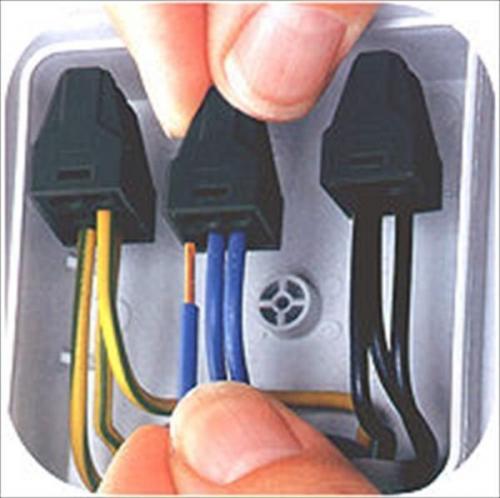

Соединение проводов в распределительной коробке. 03

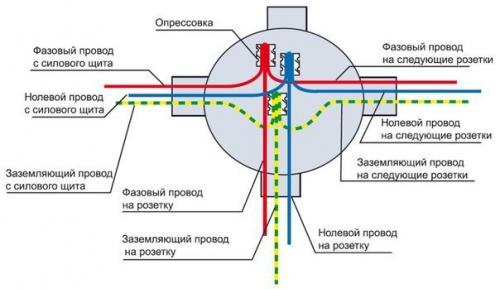

Соединение проводов в распределительной коробке. 04

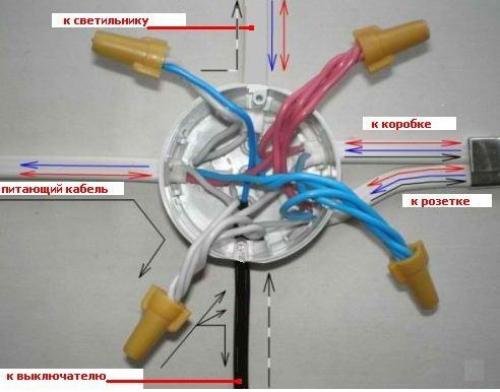

Соединение проводов в распределительной коробке. 05
