Стропильная система двускатной крыши.

24.04.2017 в 20:30

Двускатные кровли принципиально различаются , внимание, только по способу устройства стропил - висячие или наслонные - что напрямую зависит от длины пролёта. Высота чердака - расстояние от верха стены (места опор стропил на стену), либо от верхней плоскости мауэрлата, либо от верхней плоскости балок перекрытия до верхней точки конька двускатной крыши.
Стропильная система двускатной крыши.
Проекция рабочей части стропил (далее - проекция стропил) - расстояние от конька до точки опоры стропил на стену или балку перекрытия по горизонтали.
Врубка - сопряжение (соединение) деревянных деталей за счёт создания анкера и посадочного места, либо сцепа или упора из тела дерева самого элемента. В основном места врубки усиливают различными анкерами - деревянный чоп, резьбовая тяга (шпилька), саморезы, турбовинты.

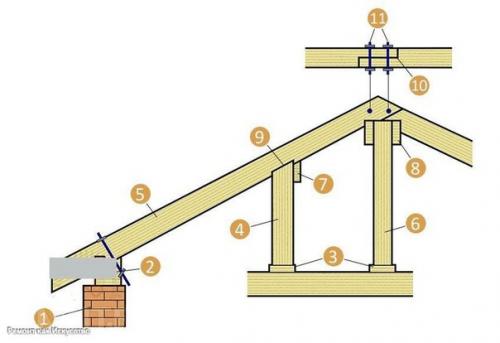

Стропильная система двускатной крыши. 01
Существенно повлиять на конструкцию стропил может их функция в опорной области. Опоры различают трёх видов.
1. опора без врубки и среза. Применяется только на временных, подсобных зданиях, либо для кровли, не несущей существенных нагрузок. В таких случаях устанавливают мощный клин по размерам.
2. опора на полный срез или концевая врубка. Стропила опираются на балку или мауэрлат на площадь всего среза или на торцевой зуб. В этом случае для создания свеса крыши наращивают кобылку или монтируют дополнительную контробрешётку. Обычно к такому способу прибегают в случае, когда длина ската примерно равна длине одной единицы материала (доски, бруса), принятого для стропильной ноги (как правило, 5-6 м. это делается для того, чтобы не сращивать стропила в рабочей части.
3. опора на промежуточную врубку. Стропильная нога остаётся сплошной от конька до края крыши, т. е. функцию свеса выполняет крайняя часть стропильной ноги. Наиболее распространённый вариант при длине ската более 5 метров. В этом случае сращивание стропил неизбежно. Врубка даёт дополнительный зацеп для жёсткости, а достаточная длина стропильной ноги гарантирует оптимальную длину вылета крыши. Глубина врубки в стропильную ногу не должна превышать 40% её высоты.

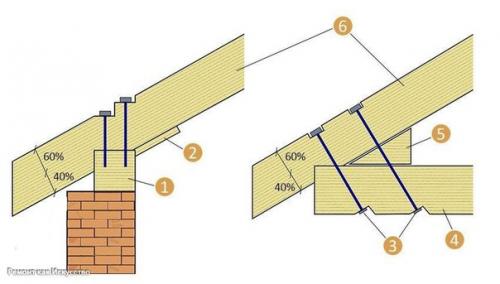

Стропильная система двускатной крыши. 02
Для создания двускатной стропильной системы своими руками понадобится набор инструмента плотника:
Электроинструмент - циркулярная пила, электролобзик, мощная дрель с набором "Перьев" по дереву.
Ручной инструмент - пилы, топор, молоток, кувалда, набор стамесок, слесарные ключи.
Измерительный инструмент - рулетки, уровни, гидроуровень, правило, шнур, отвес.

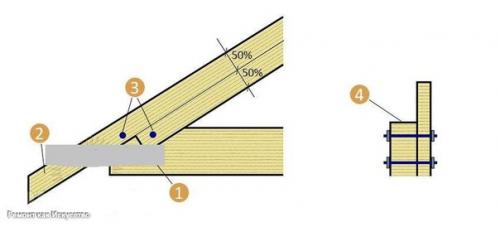

Стропильная система двускатной крыши. 03
Подготовка.

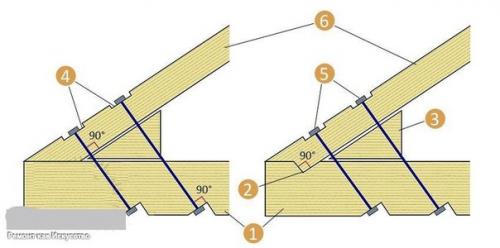

Стропильная система двускатной крыши. 04
При подготовке к работе необходимо создать чертежи или эскизы. Для этого нужно определиться с выбором принципа устройства крыши и прорисовать конкретные узлы:
Узел опоры стропильной ноги. Здесь необходимо учесть местные условия - материал стен и расстояние между ними.
Конёк. Это не менее ответственный участок и способ соединения стропил нужно выбрать заранее, исходя из размеров проекции стропил, пролёта и толщины балок.
Выбор материала стропильной системы. Только в том случае, если выбраны узлы, предусматривающие сквозную стяжку по ширине, то толщина стропильной ноги должна быть не менее 60 мм. Лишь в том случае, если стропила такой мощности не нужны, подберите другой вариант опоры стропил (например, "в Накладку".

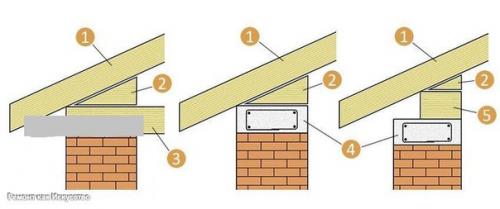

Стропильная система двускатной крыши. 05
Висячие стропила для малого пролёта.

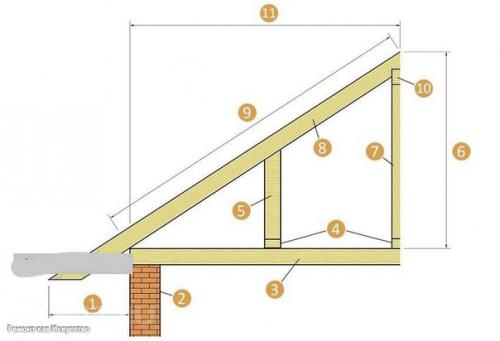

Стропильная система двускатной крыши. 06
Метод устройства стропильной системы без промежуточных опор мы применим только в случае небольшого пролёта - до 6 метров. Как было сказано в предыдущей статье, затяжкой в этом случае служит балка перекрытия или подстропильный ригель. Мы два варианта установки стропил рассмотрим.

Вариант 1. с черновым полом.

Этот способ удобен, если есть возможность устроить черновой пол по балкам перекрытия.
Порядок работы:
Устроить черновой пол из необрезной доски и подручного материала.
Разметить мауэрлат или балки - шаг, места врубок. Натянуть шнур по будущему коньку. Обязательно проверить периметр.
На перекрытие подать материал для стропил.
Подобрать по месту оптимальный вариант крепления стропил.
Две стропильные фермы изготовить *.
Установить крайние стропильные фермы, используя временные распорки (маячные фермы.
Проверить правильность установки, соответствие уровням и допускам.
Изготовить и установить остальные фермы по размерам маячных ферм на саморезы и гвозди. При этом должна оставаться возможность коррекции шага и размеров.
После установки всех ферм следует ещё раз проверить соответствие уровням и допускам.
Окончательное раскрепление стропильной системы - установка стяжек, скоб, турбовинтов и прочих элементов, предусмотренных проектом.
* Стропильная ферма - один полный элемент стропильной системы.

Вариант 2. без чернового пола.

В этом случае перекрытие не устраивается, пространство этажа объединено с чердачным.
Порядок работы:
Тщательно вымерять размеры по месту установки.
По местным размерам и условиям подобрать способ опоры стропильной ноги и завязки конька, вариант среза ската.
Создать полигон, повторяющий размеры пролёта и проекции стропил. На горизонтальной решётке или верстаке установить систему упоров, направляющую доску в проектное положение в ферме.
Собрать одну экспериментальную стропильную ферму.
Поднять ферму на место монтажа и установить на временные крепления.
По месту подобрать способ врубки и сделать врубку для экспериментальной фермы.
При необходимости провести коррекцию размеров, угла и конструкции.
После достижения качественной посадки окончательно зафиксировать узлы фермы и спустить её на полигон.
Подкорректировать упоры полигона (верстака) согласно шаблону.
Изготовить необходимое количество стропильных ферм, используя в качестве шаблона экспериментальную ферму.
Врубки или посадочные места в опорных точках сделать.
Установить и раскрепить ряд стропильных ферм в проектном положении.
Часто проект предусматривает объединение пространства на больших пролётах - до 9 метров. В этом случае также необходимы висячие стропила с подстропильным ригелем. Такие проекты должны обязательно учитывать три момента:
Стропильная нога должна быть изготовлена из доски толщиной не менее 75 мм и шириной 200-250 мм.
Все врубки, опорные точки, места сопряжений должны обязательно стягиваться сквозной резьбовой стяжкой (шпилькой) диаметром не менее 12 мм. Места стыка плоскостей желательно покрывать столярным клеем.
Уровень установки подстропильного ригеля (затяжки) - от 1/2 до 2/3 высоты чердака.
В остальном технология установки стропил описанные варианты повторяет.

Наслонные стропила.

Устройство такого Вида кровли потребует развитых навыков плотника. Этот вид стропил подходит для больших пролётов и в случае, когда чердачное пространство планируется использовать отдельно. Перед монтажом самих стропил необходима дополнительная подготовка:
Под вертикальные опоры следует установить лежень - доску или брус толщиной не менее 60 мм.
Поскольку стропильные фермы имеют большее количество элементов, их собирают только по месту. Для этого возможно понадобится устройство лесов.
Мауэрлат - обязательный элемент системы. Он должен быть закреплён к армопоясу анкерами и связан на углах врубками в полдерева.
Стропильная система двускатной крыши своими руками.
Толщина доски для стропильных ног и промежуточных опор (если они есть) - не менее 50 мм при ширине от 150 мм. Центральную опору (бабку) желательно выполнить из бруса 100 х 100.

Установка стропил. Порядок работы:
Установить мауэрлат. Обычно его монтируют по внутренней плоскости несущих стен. Исходя из того, что толщина стены заведомо толще, чем ширина мауэрлата, расстояние до края стены позволит утеплить его. Стыковка элементов - только через врубку с фиксацией скобами или стяжками.
Установить на лежень ряд центральных опор, раскрепляя их в проектное положение временными тягами (рейкой. По верхам временный или постоянный коньковый прогон закрепить.
Временно зафиксировать в желаемом проектном положении доску для стропильной ноги. При этом её не нужно заранее подрезать или торцевать.
Коньковый прогон подкорректировать.
Разметить посадочные места на бабке, стропильной ноге и мауэрлате и сделать врубки.
Установить стропильную ногу в посадочные места, замерить и проверить правильность установки. При необходимости подкорректировать посадочные места.
Сделать врубки и врезки под весь ряд стропил одного ската, соблюдая шаг.
Сделать врубки и врезки на доске стропил для одного ската (крыла) по шаблону.
Установить ряд стропил ската на временные фиксаторы (саморезы, уголки.
Аналогичным образом подогнать противоположный скат крыши.
Проверить правильность установки и допуски. Раскрепить фермы поперечной обрешеткой.
Установить лежни под промежуточные опоры (если есть) и сами опоры.
Разметить и подрезать по месту срез ската крыши и установить при необходимости ветровую доску.

Шаг стропил.

При подборе соблюдайте правило: шаг стропил не должен превышать десятикратную толщину стропильной ноги.
Это правило действует и в обратную сторону: толщина доски для стропил не должна быть меньше 1/10 шага стропил (по осям.
Самый популярный шаг - 600 мм между внутренними плоскостями пазухи - обусловлен стандартной шириной плиты (листа) минераловатного утеплителя, который входит в такую пазуху без подрезки. Толщина доски при этом должна быть 60 мм.

Длина стропил.

Этот показатель можно рассчитать заранее, как гипотенузу прямоугольного треугольника, используя формулу из теоремы Пифагора:
c2 = a2 b2, где.
a - проекция стропил.
b - высота чердака.
С - длина рабочей части стропильной ноги.

Однако при этом не учитывается вылет крыши. Поэтому длину стропильного ряда рекомендуется подгонять по месту, подрезая концы после установки. Это даёт возможность сделать торцы ровными. Оптимальный конструктивный вылет крыши - 600 мм.
Создавая стропила для крыши своими руками, помните об опасности неразумной экономии. Стропильная система, как и несущие стены и фундамент - незаменяемый элемент здания. Это значит, что для его замены потребуется полный демонтаж. Как правило, это происходит во время реконструкции или капитального ремонта. При несоблюдении правил, описанных в статье, эта процедура может потребоваться уже через 2-3 года.
