Вальмовая стропильная система крыши.

Особенности конструкции и монтажа своими руками.

Статья расскажет о том, как выглядит и из чего состоит вальмовая кровля. Вы узнаете о преимуществах и недостатках этого вида стропильной системы и об особенностях монтажа. В статье приведено пошаговое руководство для создания вальмовой стропильной системы своими руками.

Вальмовая крыша или, другими словами, четырехскатная стропильная система - популярное и хорошо изученное решение для крыши, которое позволяет возводить чердачные кровли большой площади. Особенностью конструкции является дополнительный скат, заменяющий фронтон. Этот скат имеет треугольную форму и называется вальмой. Частный случай такого ската - полувальма, когда скат не доходит до границы армопояса.

Внедрение дополнительного ската (вальмы) в конструкцию двускатной крыши даёт следующие преимущества перед традиционной компоновкой:

Распределение нагрузки на все четыре стены. Двускатная кровля только на две опирается. Это актуально в зданиях старой постройки, стены которых возведены в условиях вынужденной экономии (из мергеля, самана, кирпича на глиняном растворе.
Отсутствие фронтона даёт уменьшение ветровой нагрузки (парусности) на стропильную систему. Это жизненно важное свойство в ветреных районах и для домов, стоящих на отшибе. Участок кровли вместо фронтона не даёт существенной нагрузки на фундамент. При этом его возведение быстрее и дешевле.
Лучший доступ солнечного света. Конёк меньшей длины - меньшая тень "Паруса" всей крыши. Это полезно для смежной застройки и частного сектора.
На фоне явных преимуществ вальмовая кровля имеет некоторые недостатки:

Неэффективное использование чердачного пространства в домах с отношением стен не более 3: 1 (одна стена не более чем в три раза длиннее другой. На многоэтажных домах это незаметно из-за значительной длины здания.
Более сложная конструкция. Это двойное свойство, т. к. сложность стропильной системы подразумевает больше элементов, что делает её технически более совершенной - прочной и жёсткой.
Больший расход кровельного материала - оборотная сторона экономии на фронтоне.
По составу и качеству материала многоскатная кровля не отличается от прочих вариантов. На сегодняшний день актуальны следующие размеры сечений элементов вальмовой стропильной системы *:

Мауэрлат. Доска толщиной от 60 до 100 мм и шириной от 150 до 250 мм. Брус - от 100 х 100 до 200 х 200 мм.
Центральная стойка (бабка. Доска толщиной от 60& amp; amp; до 100 мм и шириной от 150 до 200 мм. Брус - от 100 х 100 до 150 х 150 мм.
Стропила, конёк, рёбра, стойки, подстропильные затяжки - доска толщиной от 50 до 75 мм, шириной от 100 до 180 мм.
Рекомендуется применять поддерживающие и усиливающие металлические изделия - скобы, пластины, тяги, анкеры, турбовинты, самодельные или штампованные заводские посадочные детали. Толщина металла - от 2, 5 мм.
* Термины и специфические названия элементов вы можете найти в предыдущей статье.

Вальмовая кровля своими руками.
Расчёт основного эскиза.
* Примечание. Будет рассмотрен вариант традиционной (классической) вальмовой крыши с углом 45\xB0 к горизонту и вертикали. Монтаж развитых навыков плотника потребует.

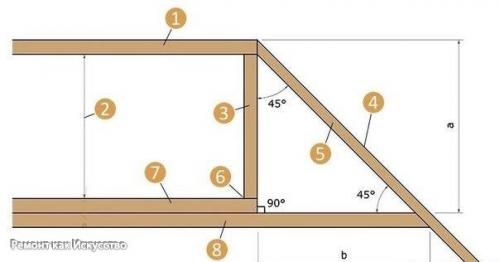

Внедрение вальмы в двускатную крышу подразумевает устройство дополнительных коньков для этого ската. Их называют рёбрами или накосными стропилами. Остальные стропила вальмы называются нарожниками. В соответствии с законами геометрии, длина нарожников будет зависеть от высоты чердака (при соблюдении угла в 45\xB0.
Отталкиваясь в расчётах от показателя в 45\xB0, можно легко рассчитать основные пропорциональные размеры крыши. Самый важный момент при создании эскиза и переносе его на местность - точка проекции сочленения рёбер и конька (далее - точка проекции.

Порядок работы.
1. установить мауэрлат на армопояс при помощи анкеров на глубину не менее 1, 5 толщины мауэрлата. Врубка углов - в полдерева.

2. установить лежни и подготовить затяжки.

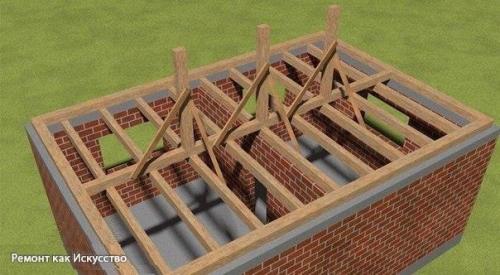

3. обозначить точки проекции и установить на них опорные стойки (с запасом по высоте) строго вертикально на прочных временных подкосах.
4. определить высоту конька относительно неподвижной горизонтальной плоскости - перекрытия или армопояса, разметить и подрезать стойки по высоте.

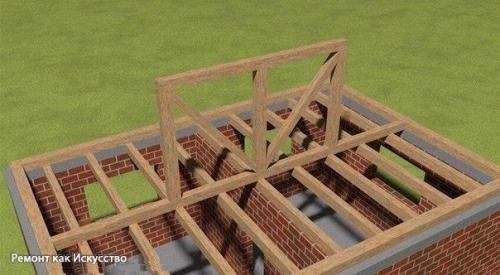

5. соединить стойки коньковым прогоном (доска) с надёжной завязкой и раскрепить центральную раму * откосами и обвязками.

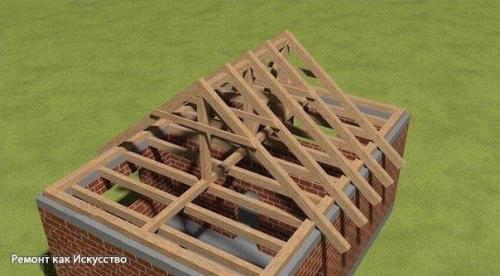

6. установить стропильные ноги двух параллельных скатов в соответствии с проектом. Раскрепить временной обрешёткой и установить подстропильные затяжки (ригели.

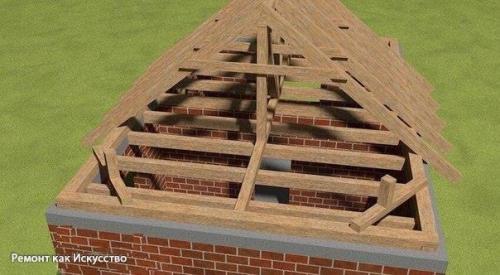

7. если расстояние между опорами накосной стропилы более 2, 2 метра, под неё устраивается промежуточный упор, который называется шпренгель. Это вертикальная стойка, установленная на горизонтальную балку, закреплённую к мауэрлату.

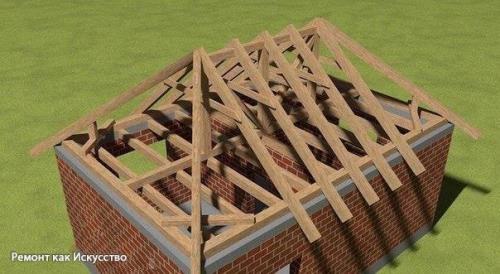

8. подрезать по месту, установить и раскрепить рёбра вальмы. Подразумевается, что устройство свеса крыши утверждено.

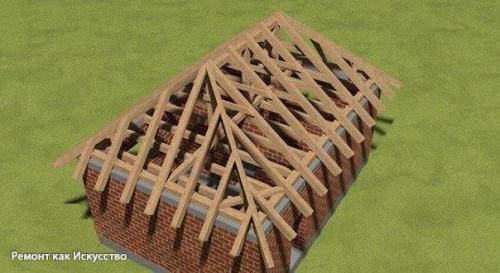

9. смонтировать к рёбрам вальмы накосные стропила основных параллельных скатов. 10. Установить нарожники вальмы, надёжно скрепляя все узлы доступными способами - саморезы, турбовинты, резьбовые затяжки. Под каждую стропильную ногу необходимо делать врубки в мауэрлат. 11. Внимание! Только в том случае, если проекция рабочей части стропил имеет длину более 1, 5 м, необходимо установить промежуточные стойки.

* Центральная рама - условное название (ряда) стоек, конькового прогона и лежня, связанных между собой дополнительными тягами и откосами.

Вальмовая кровля два распространённых частных случая имеет. Обе разновидности некоторым образом влияют на конструкцию узла сочленения конькового прогона и накосных стропил.

Случай первый. Шатровая крыша.
Это разновидность кровли, состоящей из четырёх вальм, т. е. она не имеет параллельных пар скатов разного размера. Все скаты одинаковы абсолютно. В основном такие крыши на беседках или башнях применяют. Ход работы будет состоять из пунктов 2, 3, 7, 8, 9 предыдущей инструкции. Из-за своего небольшого размера и конструктивной жёсткости их можно изготовить на полигоне или в цеху и затем смонтировать краном.
Случай второй. Вальмовая кровля без внутренних опор.

Этот вариант подойдёт в случае, если необходимо максимально задействовать чердачное пространство, например, в коммерческом строительстве. В этом случае угол ската вальмы лучше сделать более пологим - 22, 5\xB0 или менее к вертикали, опущенной на точку проекции или 67, 5\xB0 и более к горизонту. Это необходимо для того, чтобы избежать избыточной снеговой нагрузки.

Данный вид кровли делает полезным до 90% пространства перекрытия. При этом её монтаж большого опыта и смекалки требует. Вся суть возведения этого вида стропильной системы сводится к строительству на временных опорах, которые демонтируются после окончательного раскрепления. Рама держится за счёт жёсткости и равномерного напряжения всех элементов - такая кровля из профильной трубы на порядок надёжнее деревянной.
Особое значение при создании безопорной вальмовой крыши имеет чистота подгонки (точность врубки) элементов и надёжность соединений. Здесь необходимо максимально применять металлические элементы, клей и резьбовые тяги.

Заключение.
При монтаже любой стропильной системы обращайте внимание на качество пиломатериала. Достаточно нескольких личинок шашеля или короеда, чтобы в течение 10 лет любая деревянная стропильная система была уничтожена. Обязательно обрабатывайте древесину специальными составами.
