Газовые отопительные системы классифицируют по нескольким признакам. Самой распространенной и очевидной является классификация по конфигурации устройств, то есть способу их установки. Она включает две группы:

1. Настенные конвекторы – жестко монтируются на стену помещения и сообщаются с атмосферным воздухом через технологическое отверстие, забирая кислород и выбрасывая наружу продукты горения.
2. Напольные – не имеют жесткой фиксации, с внешней средой сообщаются, как правило, посредством гибких трубок.

Функциональной разницы у этих видов нет, а при выборе между ними ориентироваться стоит лишь на личные предпочтения и ценовую политику поставщиков. Более важной с точки зрения эффективности системы и удобства ее эксплуатации является классификация по виду используемого топлива.

Регламентированы следующие группы устройств:

1. Магистральные газовые конвекторы на природном газе . Природный метан забирается из коммунального газопровода, подключение к которому может осуществляться лишь уполномоченными органами. Преимущество топлива – доступность, бесперебойность поставки, относительно высокое качество.
2. Газовый конвектор на баллонном газе отзывы характеризуют как наиболее эффективный в загородных условиях. Топливо для него по-прежнему относительно дешево, находится под высоким давлением, однако быстро расходуется ввиду малой емкости баллона.
3. Газовый конвектор на сжиженном газе . Сжиженный метан или пропан получается путем резкого понижения температуры вещества и стоит несколько дороже, чем сжатый. Баллон с газом такого типа вмещает в 2-3 раза больше топлива.

Подробный обзор возможных схем подключения радиаторов отопления в частном доме .

Выбираем качественный электрический масляный радиатор отопления — советы эксперта .

Вечная классика — ленинградская система отопления: схема подключения, плюсы и минусы.

Третий критерий классификации учитывает особенности распространения сгенерированного тепла, которых всего два:

1. Конвектор газовый с вентилятором – система принудительной циркуляции, обеспечивающая более быстрый и равномерный теплообмен, однако шумная и более ресурсоемкая.
2. Без вентилятора – система естественного теплообмена, действие которой основано на природном свойстве теплого воздуха подниматься вверх, вытесняя холодные массы.

Помимо указанных факторов, при выборе или проектировании конвектора важно учитывать материал изготовления деталей и механизмов, мощность устройства и те его параметры, которые обеспечат оптимальный баланс эффективности и экономичности работы оборудования.

Связанные вопросы и ответы:

Чем отличается газовый конвектор на природном газе от электрического

Принцип действия любого обогревателя прост. Нагревательный элемент повышает температуру воздуха, а воздух, с помощью принципа конвекции или встроенного в корпус вентилятора, распространяется по помещению. В качестве нагревательного элемента может выступать спираль или ТЭН, который нагревается от электричества, а может – газ.

У газовых моделей ровно одно преимущество перед электрическими – их не нужно подключать к электросети. Поэтому их можно использовать для отопления дачи, частного дома –в общем, везде, где нет централизованной электросети. Работают такие устройства либо на газовых баллонах, либо от газопровода. Использовать громоздкое и небезопасное газовое устройство в квартире нецелесообразно, для нее лучше выбрать электроконвектор.

Последний имеет такие преимущества:

• корпус при работе не нагревается до слишком высокой температуры, то есть об него невозможно обжечься. Это особо важный момент, если в доме есть маленький ребенок;
• вопреки распространенному стереотипу электроэнергии при работе электроконвектора расходуется не так уж много;
• устройства хорошо защищены от влаги, то есть их спокойно можно использовать в ванной комнате или туалете;
• электрическую модель, в отличие от газовой, можно установить где угодно – на полу, на стене, под потолком;
• электрический конвектор не сушит воздух при работе;
• в большинстве моделей встроена защита от переворачивания, перегрева и другие типы защиты.

Из вышесказанного  можно сделать вывод, какой конвектор лучше. Очевидно, что электрические конвекторы для отопления намного удобнее газовых. Но если у вас нет возможности пользоваться благами электрификации, мы расскажем, по каким параметрам выбирать конвектор газового типа..

Какие плюсы и минусы характерны для газового конвектора на природном газе

Теперь поговорим о преимуществах и недостатках данной категории отопительных приборов. Следует понимать, что качество работы газового конвектора, как и сборки, будет зависеть от стоимости. Если выбрать что-то дешевое, то экономии добиться не удастся, ведь больше года агрегат попросту не прослужит. Проведение ремонта в этом случае будет просто нерентабельно. Поэтому попробуем разобраться в плюсах и минусах таких устройств, но с оглядкой на то, что речь идет о качественной модели газового конвектора. Итак, их преимуществами можно назвать:

• возможность самостоятельного монтажа;
• экономичность при расходовании газа;
• возможность быстрого нагрева помещения;
• не очень высокая стоимость;
• нет необходимости делать водяное отопление в доме;
• высокая автономность;
• газовые модели не осуществляют сжигание кислорода, в отличие от электроаналогов;
• нет зависимости от электрической энергии;
• можно поставить в местах, где нет централизованного газоснабжения, ведь есть возможность подключения к баллону с газом.

Но у конвекторов газового типа есть и кое-какие минусы:

• если будет использоваться газ в рамках централизованного газоснабжения, то нужно получить разрешительную документацию на подключение конвектора к системе;
• конвектор обычно имеет немалые габариты;
• нужно проводить работы по пробиванию дырок в стене наружу в месте крепления прибора;
• если есть необходимость установки нескольких устройств, то газ нужно подводить отдельно к каждому, причем исключительно с наружной стороны постройки.

Но учитывая, что преимуществ такое устройство имеет существенно больше, его применение будет совершенно оправданно.

Как правильно подключить газовый конвектор к газопроводу

Расчетная объемная теплота сгорания магистрального природного газа = 7900 ккал/м3 (33.08 МДж/м3) — это стандартные параметры газа, заявленные в документах Газпрома. В случае отклонения от данных параметров производится перерасчет цен на газ.

По стандартным параметрам посчитаем, сколько потребуется данного газа, чтобы получить 1кВт*ч.

Начнем с того, что теплота сгорания 1 м3 природного газа = 33,08 МДж/м3 (это стандартный параметр, заявленный в документах Газпрома) — сжигая 1 кубический метр природного газа, мы получаем 33,08 МДж энергии.

1 кВт*ч = 3,6 МДж (это справочный параметр: для получения 1 кВт*ч нужно 3,6 МДж энергии)

Узнаем, сколько мы получаем, сжигая 1м3 магистрального газа: 33,08 (МДж ) / 3,6 МДж = 9,1 (кВт*ч)/кг

Таким образом, сжигая 1м3 природного магистрального газа, мы получаем 9,1 кВт*ч.

Вычислим, сколько природного газа нужно для получения 1 кВт*ч:

1 (м3) / 9,1 (кВт*ч) = 0,109 (м3)

Значит, для получения 1 кВт*ч нам понадобится сжечь 0,109 м3 данного магистрального газа.

Теперь мы можем посчитать, сколько природного газа потребуется для обогрева помещения в сутки. Мы считаем, взяв за время работы 24 часа — как будто конвектор будет работать 24 часа в сутки (максимально возможное время работы) просто потому что не знаем, сколько часов будет работать ваш конвектор , т.к. все зависит от помещения. Если вы знаете — замените это число на ваше.

5 (кВт) * 24 (ч) *0,109 (м3) / 0,9 (КПД котла*) = 14,5 м3 — такое количество магистрального газа конвектор при работе на мощности 5 кВт*ч израсходует за 24 часа работы.

В качестве среднего можно принять расход в половину от максимального, т.е. как будто конвектор работает 12 ч/сутки = 7,25 м3.

**КПД - коэффициент полезного действия отопительного агрегата, определяется из технического паспорта на оборудование, чаще всего дается на определенные условия эксплуатации и может меняться со временем. При детальном расчете требуется уточнение кпд на ваши условия.

Теперь мы можем узнать максимальный расход магистрального газа в месяц:

14,5 (м3) * 30 (сут) = 435 м3

Внимание: 435 м3 — это максимальный расход, если газовый конвектор будет работать на мощности 5 кВт*ч 30 дней вообще без остановок и снижения мощности . Если вам известно, сколько часов и дней будет работать оборудование в вашем доме — замените эти показатели.

Средний расход магистрального газа в месяц (т.е. при работе 12 часов/сутки) на помещение 50 м2 будет 217,5 м3.

Сколько топлива расходует газовый конвектор на природном газе на час

Общеизвестно, что установка газового конвектора, потребляющего магистральный метан, должна производиться специалистами компаний, имеющих соответствующие разрешения. Стоит уточнить это несколько обобщенное требование: вопрос заключается не в установке, а подключении к сети газоснабжения. Эту операцию действительно могут выполнять вышеозначенные работники в соответствии с ранее выполненной проектной документацией. Это значит, что поставить агрегаты на свои места вы можете своими руками, но без присоединения к газопроводу.

Если вы все же приняли решение взять в качестве энергоносителя баллонный газ, то тут дело обстоит проще. Подключение отопителей, работающих на пропане, не требует никаких разрешений. Тем не менее настоятельно рекомендуется привлечь к этим работам специалиста, хотя бы в качестве консультанта. Он поможет проверить правильность и качество соединений и провести первый пуск агрегата.

Совет. При покупке обогревателя следует убедиться, что длины коаксиального канала, входящего в комплект изделия, будет достаточно для сквозного прохождения вашей стены.

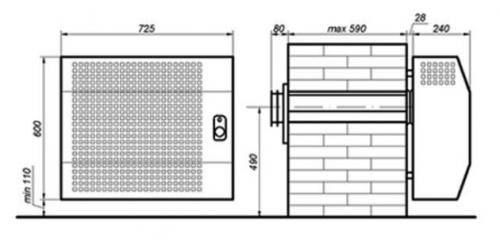

Прежде чем установить газовый конвектор, надо проделать в стене круглое отверстие соответствующего диаметра. Дальше крепление аппарата к стене или полу выполняется согласно инструкции по эксплуатации. При этом в некоторых моделях отопителей датчик внешней температуры с капиллярной трубкой надо переставить из транспортного положения в рабочее. После этого остается лишь присоединить магистраль подачи горючего ко входному патрубку на приборе.

Важно. В напольные и настенные конвекторы необходимо подавать газ под определенным давлением, указанным в техническом паспорте на изделие. Поэтому подачу топлива из баллонов следует организовать через редуктор, настроенный на это давление.

Какие меры безопасности нужно соблюдать при эксплуатации газового конвектора

Чтобы подобрать подходящий конвектор, следует узнать об основных отличиях существующего оборудования, плюсах и минусах модификаций.

По каким признакам можно классифицировать обогреватели?

• Способ монтажа – существуют настенные и напольные модели. Первые занимают меньше места, отличаются небольшим весом и эффективностью, ограничены производительностью (максимальная мощность 10 кВт).
  Для отопления гаража, помещений с большой площадью, лучше выбрать напольную модель. Обогреватели имеют большой вес за счет увеличенного теплообменника. Производительность напольных конвекторов достигает нескольких мВт (промышленные версии).
• Отвод отработанных газов . В обычном конвекторе установлена открытая камера сгорания газа. Принцип работы устройства несколько напоминает простую дровяную печь. Конструкция имеет несколько недостатков – сжигает кислород, требует хорошей вентиляции помещения, а также изготовления сложной системы дымоотведения.

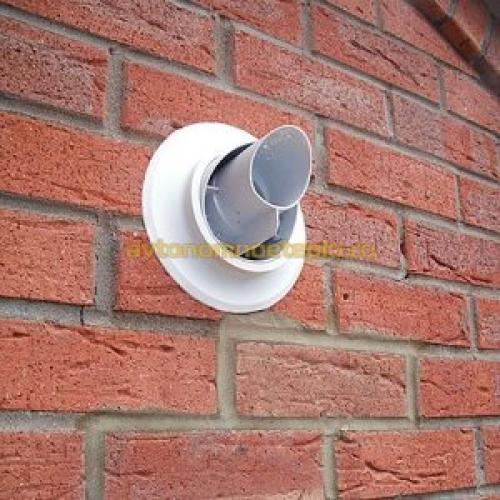

  Конвекторы нового поколения используют закрытую камеру сгорания. Вместо дымохода используется коаксиальная труба . Забор воздуха осуществляется с улицы, потому в процессе работы не сжигается кислород в помещении. Системы с закрытой камерой сгорания имеют только один недостаток – стоимость, больше чем у классических моделей на 30-50%.
• Материал теплообменника . Принцип работы конвектора связан с постоянным термическим воздействием. Одной из частых причин выхода из строя обогревателя является прогорание стенок камеры. Теплообменник изготавливают из стали или чугуна. Кристаллическая структура последнего металла обеспечивает длительный срок эксплуатации (около 50 лет) и высокую теплоотдачу. Стальная камера проработает около 10-15 лет.
• Вентилятор . Конвекторы большой мощности снабжены системой принудительной циркуляции воздуха. Бюджетные бытовые модели могут не иметь вентилятора.
• Тип газа . Модели предназначены для работы на любом виде «голубого» топлива. Газовый конвектор на природном газе может работать и на пропане. Для переоборудования потребуется специальный переходной комплект.
• Автоматика управления . Бюджетные модели укомплектованы обычными термостатами. Программируемый блок управления позволяет контролировать температуру в помещении и устанавливать необходимый режим отопления.

Какие особенности управления имеют современные газовые конвекторы на природном газе

Если ваш газовый конвектор тухнет, это может быть вызвано несколькими причинами. Но нет нужды паниковать, в большинстве случаев проблемы можно решить самостоятельно. Вот несколько рекомендаций, которые помогут вам вернуть конвектору его функциональность и эффективность:

1. Проверьте связку ключ-газовый вентиль. Убедитесь, что газовая подача открыта.
2. Проверьте, находится ли ваш газовый конвектор на максимальной мощности. Если нет, увеличьте его мощность.
3. Очистите горелки и газовые форсунки от накопившейся грязи и пыли. Используйте мягкую щетку и сжатый воздух.
4. Убедитесь, что горелки и форсунки правильно установлены и не имеют повреждений. При необходимости замените их.
5. Проверьте, достаточно ли воздуха поступает для горения. Очистите заслонки и отверстия для подачи воздуха.
6. Проверьте состояние газовой трубы и подключений. Если обнаружены утечки, немедленно обратитесь к специалисту.

Не забывайте, что любые работы по газовому оборудованию должны проводиться квалифицированными специалистами. Если вы не уверены в своих навыках или сомневаетесь в безопасности манипуляций с газом, обратитесь к профессионалам. Они смогут быстро и качественно исправить любые проблемы с вашим газовым конвектором.

Замена неисправных газовых форсунок

Если ваш газовый конвектор тухнет, одной из возможных причин может быть неисправность газовых форсунок. Газовые форсунки отвечают за подачу газа в камеру сгорания, где он смешивается с воздухом и создает пламя. При неисправности форсунок может происходить неполное сгорание газа, что приводит к тухлости газового конвектора.

Для замены неисправных газовых форсунок вам понадобятся следующие инструменты:

• Отвертка : нужна для снятия крышки газового конвектора и фиксации форсунок.

Какие проблемы могут возникнуть в процессе эксплуатации газового конвектора и как их решить

Конвектор, работающий на магистральном газе, предназначен для индивидуального отопления изолированных объектов. Функционально он похож на электрический обогреватель. Принцип работы такого отопителя базируется на конвективном теплообмене воздушных масс, когда холодный воздух греется в теплообменном аппарате конвектора, нагретые слои поднимаются в верх, а на их место поступают холодные. Для этих нагревателей важно правильно разместить их. Рекомендуется установка в местах с максимальной теплопотерей под окном и как можно ниже к полу.

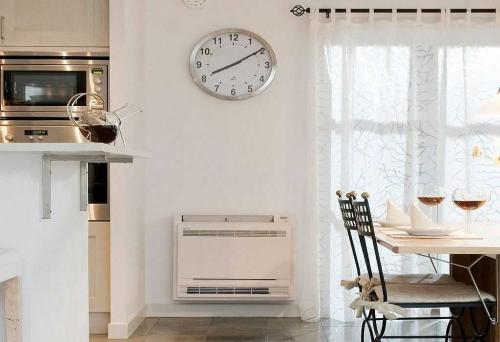

Газовый конвектор в интерьере гостиной

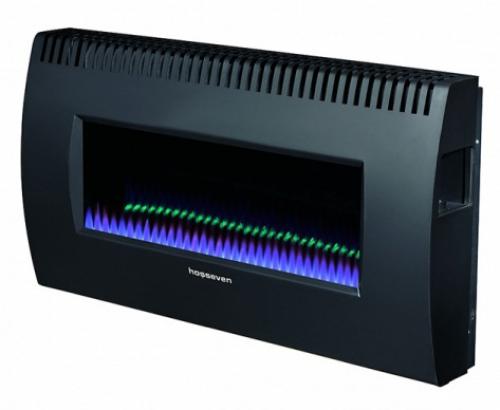

Устройство газового конвектора :

• Корпус, выполняющий защитную функцию. Он изготавливается из металла, обработанного термостойкой эмалью, выдерживающей высокую температуру горение газа. Внизу и верху корпуса установлены воздушные циркуляционные прорези.
• Эффективный теплообменник для нагрева воздуха с развитой поверхностью нагрева из жаропрочной стали или чугуна, поскольку он имеет постоянный контакт с открытым огнем.
• Газовая горелка – устройство для сжигания газа, выполненная из двух частей: запальника с электророзжигоми форсунки.
• Рабочий газовый клапан-регулятор, управляющий расходом газа по сигналу от системы защиты или термодатчика.
• Система газоотвода, обеспечивает вывод дымовых газов в окружающую среду. Она может быть двух типов с естественной и принудительной тягой.
• Термостат — устройство для автоматического поддержания заданной Т в доме. Он работает в паре с клапаном-отсекателемпо газу.
• Система защиты – комплекс датчиков по давлению газа и температуре нагретого воздуха, работающих с клапаном, закрывающего подачу газа в случае возникновения любой аварийной ситуации.
