Котел газовый двухконтурный. Устройство и принцип работы

05.04.2021 в 21:11
Содержание
  1. Котел газовый двухконтурный. Устройство и принцип работы
  2. Рейтинг газовых котлов по надежности и качеству 2020 год. Лучшие двухконтурные газовые котлы по цене, качеству и надежности
  3. Котёл газовый двухконтурный настенный Навьен. Котлы Навьен новые возможности обогрева
  4. Газовый двухконтурный котел для отопления частного дома, какой лучше выбрать. Как выбрать
  5. Котлы газовые напольные одноконтурные с малым расходом газа. 3 место. Напольные котлы
  6. Котёл газовый двухконтурный настенный аристон. Газовое оборудование производства компании «Аристон»
  7. Котёл газовый двухконтурный настенный бакси. Особенности газовых двухконтурных котлов Baxi
  8. Видео газовый двухконтурный котел настенный

Котел газовый двухконтурный. Устройство и принцип работы

Котел газовый двухконтурный. Устройство и принцип работы

Несмотря на то, что нагревательные приборы на газу отличаются большим разнообразием исполнения и применённых технических решений, есть схемы, которые получили наибольшее распространение и используются повсеместно.

Типичный двухконтурный газовый котёл включает следующие элементы:

  • газовая горелка, установленная в камере сгорания;
  • первичный теплообменник, через который протекает теплоноситель отопительного контура;
  • вторичный теплообменник для нагрева воды, подающейся из крана;
  • трёхходовый клапан;
  • органы управления и автоматического регулирования;
  • циркуляционный насос.

В лёгких настенных приборах теплообменник делают из меди и её сплавов. В тяжёлых напольных устройствах часто встречаются теплообменники из толстого пористого чугуна.

Принцип работы универсального котла довольно прост, его работу можно разделить на две фазы:

  1. Работа в отопительном режиме . Факел газовой горелки нагревает теплообменник, через который протекает теплоноситель, поступающий затем в трубы и радиаторы отопления. Обычно вода или антифриз прогоняется по системе циркуляционным насосом, что повышает КПД и снижает расход газа.
  2. Работа в режиме нагрева для горячего водоснабжения . В тот момент, когда открывают горячий кран, регуляционный клапан перекрывает ток теплоносителя в отопительном контуре и направляет его по малому кругу во вторичный теплообменник. Холодная водопроводная вода, протекая через разогретые каналы, нагревается и выходит из крана с нужной температурой.

Таким образом, типичный двухконтурный котёл не может одновременно нагревать и отапливать дом, и согревать водопроводную воду. В этом кроется главный минус устройств подобного типа.

Рейтинг газовых котлов по надежности и качеству 2020 год. Лучшие двухконтурные газовые котлы по цене, качеству и надежности

BAXI ECO-4s 24F 24 кВт

Конвекционный котёл из средней ценовой категории, который можно установить в любомпомещении: спальне или кухне .

Работает как на природном, так и на сжиженном газе. Закрытая камера сгорания позволяет затрачивать на обогрев меньше газа, а теплопроизводительность при этом остаётся высокой.

Первичный теплообменник изготовлен из меди, вторичный — из нержавеющей стали. Есть встроенный циркуляционный насос и расширительный бак.

Дисплей установлен на корпусе, там же: термометр, манометр, индикация включения. Допускается подключение раздельного дымохода (диаметром не более 80 мм) .

В качестве защиты установлены воздухоотводчик, предохранительный клапан и газ-контроль.

Вода очищается при помощи внутреннего фильтра . Весит 30 кг. Срок службы — 10 лет, гарантийный срок — 2 года. Эта модель отлично зарекомендовала себя в 2020 году.

Технические характеристики :

  • Тепловая мощность: 9.30 — 24 кВт;
  • Тепловая нагрузка: 10.60 — 25.80 кВт;
  • Размеры: 400x730x299 мм.

Buderus Logamax U072-12K 12 кВт

Эта модель получила много положительных отзывов покупателей: пользователи отзываются онём как о надежном и удобном настенном агрегате с высоким уровнем безопасности и практически бесшумном .

Перепады электричества и давления никак не влияют на его работоспособность. Мощности хватает для обогрева площади до 350 кв.м.

В комплект включены: насос, расширительный бак, датчик протока, клапан предохранения и устройство регулирования и безопасности.

Размер котла позволяет разместить его даже в маленькой комнате: например, кладовке или санузле .

Индекс «К» означает, что нагревать воду можно без использования дополнительного оборудования.

Дополнительный слой теплоизоляции на стенках агрегата не даст ему перегреться .

Управление интуитивное: LCD-дисплей с индикацией рабочих параметров, 5 кнопок и регуляторы температуры. Вес — 29 кг. Срок гарантии — 24 месяца. Модель актуальна на 2020 год.

Технические характеристики :

  • Тепловая мощность: 5.40 — 12 кВт;
  • Габариты: 400x700x299 мм;
  • КПД: 92%.

Плюсы

  • прост в установке и эксплуатации;
  • уровень шума:
  • температуру держит без нареканий;
  • может работать и на сжиженном газе;
  • срок службы теплообменника: 15 лет;
  • функции газ-контроль, автоподжиг и защита от перегрева.

Bosch Gaz 6000 W WBN 6000-18 С 18 кВт

Данная модель разработана специально для российских условий, а это означает, что котелустойчив к перепадам давления (9-17 мбар) и напряжения в сети (165-240 В), и полностью защищен от замерзания .

Легко и быстро обогреет площадь в 180 кв.м. Вода нагревается в пластинчатом теплообменнике, причем топлива на его работу затрачивается мало.

Основной теплообменник изготовлен из высококачественной меди без примесей. Есть модулируемый вентилятор и датчик герметизации газовой арматуры.

Циркуляционный насос — встроенный, трехступенчатый .

Электрод контроля пламени — ионизационный.

Теплообменник защищен от перегрева при помощи установленного ограничителя температуры .

Дисплей — LCD, с индикацией рабочих параметров. Срок гарантии — 730 суток. Весит всего 28 кг.

Технические характеристики :

  • Мощность отопительной системы: 5.40 — 18 кВт;
  • Тепловая нагрузка: 6 — 20 кВт;
  • Размеры: 400x700x299 мм.

Котёл газовый двухконтурный настенный Навьен. Котлы Навьен новые возможности обогрева

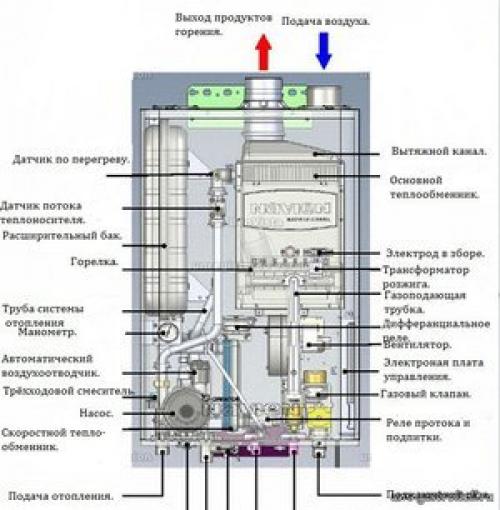

Котёл газовый двухконтурный настенный Навьен. Котлы Навьен новые возможности обогреваДаже при минимальном газовом давлении вы можете пользоваться отоплением и горячей водой. Прочная система защиты предотвращает хозяев от замерзаний. Если температура носителя падает, автоматически запускается механизм защиты от промерзания и начинает работать насос циркуляции. В системе осуществляется надежная и бесперебойная циркуляция носителя тепла. Вы можете пользоваться горячей водой даже при низком давлении.

Настенный двухконтурный котел Navien прекрасно работает при низком давлении воды до 0,1 бара, поэтому он широко используется в жилых помещениях с минимальным водным напором в водопроводе, а также при постоянных сбоях в напряжении. Покупатель получает продолжительный срок эксплуатации настенного двухконтурного котла, благодаря обменнику тепла из надежной стали, который предотвращает возникновение ржавчины и коррозии.

Настенный двухконтурный котел Navien работает на основе механизма APS, что гарантирует стабильное горение и уменьшает затрат на газ. Механизм контролирует количество газа, который проникает в горелку, обеспечивая тотальное горение топлива, уменьшая его расход. Вентилятор с контролирующий скоростью вращения способствует безопасному горению. Поэтому настенный двухконтурный котел Navien можно применять в многоквартирных домах. Удобное расположение механизма APS предотвращает возникновение конденсата.

Особенности котельной конструкции Navien:

  • насос циркуляции;
  • универсальный раздельный обменник тепла;
  • бак;
  • автоматическая система контроля;
  • возможность работы котла на природном и жидком газе;
  • удобный выбор режима отопления. Вы можете выбрать любую температуру, которая будет присутствовать в доме;
  • функция таймер. Вы можете поставить любое время прекращения работы котла. Котел Navien будет работать по полчаса на протяжении поставленного времени с дальнейшим отключением. Если вы поставите время на 4, то отопление будет выполняться на протяжении четырех часов по полчаса;
  • при помощи одной функции вы можно экономить расход топлива и, одновременно, поддерживать температуру в тот момент, когда вас не будет дома.

Газовый двухконтурный котел для отопления частного дома, какой лучше выбрать. Как выбрать

Выбирать 2 контурный газовый котел следует опираясь на ряд параметров, приведенных ниже.

Мощность устройства

Этот параметр следует учитывать исходя из необходимой площади отапливаемого помещения. На эту тему рекомендую посмотреть этот

Размещение

Существуют напольные или настенные модели. 1-ый тип, как правило, более мощный и долговечный. Однако достаточно громоздкий и устанавливается в специальном помещении (бойлерная, котельная). Главным его преимуществом является энергонезависимое исполнение. Т.е. при отключении света, устройство продолжит работать (касается не всех напольных агрегатов).

Настенный двухконтурный газовый котел имеет гораздо меньшие габариты. Его можно расположить в том числе в жилом помещении, например, на кухне или в ванной. Настенные устройства не изготавливаются большой мощности, однако протопить жилой дом в 250 – 300 м² вполне по силам.

Тип камеры сгорания

Касаемо камеры сгорания, двухконтурный котел газовый изготавливается в двух вариантах. С открытой или закрытой камерой. С открытой камерой сгорания отопительный агрегат имеет естественную вентиляцию, т.е. забор воздуха происходит из помещения и естественной тягой отработанные газы выводятся через дымоход на улицу. Такой вариант подойдет не всем, т.к. чтобы создать естественную тягу необходимо построить около 6 метров дымоходной трубы вверх. Открытая камера в основном применяется на напольных котлах.

Устройства с закрытой камерой сгорания имеют коаксиальный дымоход. Забор воздуха принудительным порядком с помощью вентилятора попадает в камеру, где происходит воспламенение газа. Коаксиальный дымоход, как правило, монтируют к стене дома и он занимает минимум места. Поскольку коаксиальный дымоход напрямую зависит от работы вентилятора, а именно от питания от электросети, энергонезависимых устройств с закрытой камерой сгорания не существует.

Какой теплообменник выбрать

Подробно о выборе теплообменника можно прочитать по данной ссылке:

Вкратце отметим, что теплообменник изготавливается из четырех видов материалов: чугун, медь, сталь и менее популярный — алюминий. Наиболее долговечный чугунный вариант, но тяжелый и его устанавливают только в напольных агрегатах. Медный вариант исполнения наиболее популярен, не подвержен коррозии, быстро остывает и быстро нагревается, однако дорогой, все равно имеет свойство окисляться и для его удешевления иногда изготавливается из тонких листов металла, что снижает его долговечность. Сталь подвержена коррозии и имеет малый срок службы.

Стоит ли гнаться за высоким КПД

Влияет ли КПД на расход газа?  Надо сказать, что расход газа в все-таки в меньшей степени зависит от самого газового котла. Согласно экспертному мнению, если в разных домах установлены отопительные устройства одинаковой модели, расход газа может отличаться, причем существенно. Все зависит от наличия теплопотерь в доме.

Подробнее о теплопотерях читайте по этой

Также отметим, что производители газовых котлов могут лукавить при написании цифры КПД. Не секрет, что практически все популярные зарубежные модели на голову выше отечественных аналогов по многим характеристикам. Однако, некоторые иностранные модели имеют КПД меньше, чем у моделей отечественного производства, что мало вероятно. Поэтому сильно заморачиваться за эту цифру не стоит. Единственное, что заслуживает внимание по показателю КПД — это конденсационные газовые котлы. У них значение КПД от 98%. Правда и стоимость таких устройств на порядок выше.

Наличие накопительного бака

Двухконтурные газовые котлы для отопления и горячей воды могут комплектоваться накопительными баками. Причем есть модели, имеющие два накопительных бака для каждого контура. Как правило объем баков небольшой, порядка 40-60 литров. Если 2х контурный агрегат оборудован одним баком для контура отопления, то второй контур нагревается проточным путем, что не очень экономично. Поэтому для таких моделей обычно покупают отдельный накопительный бойлер.

Котлы газовые напольные одноконтурные с малым расходом газа. 3 место. Напольные котлы

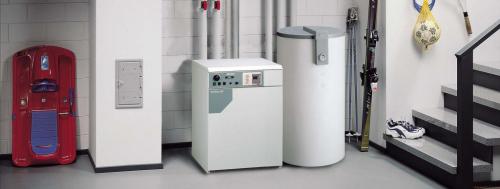

Котлы газовые напольные одноконтурные с малым расходом газа. 3 место. Напольные котлы Напольные газовые котлы выделяются по своей компактности и хорошими эксплуатационными свойствами. У данного вида агрегатов есть свои преимущества. Благодаря конструкции устройства выдают большую мощность, которая выше настенных аналогов.

Существуют энергонезависимые модели, которые способны на постоянной основе или на временной взаимодействовать с теплоносителем, двигающийся без помощи насоса.

В напольных котлах чаще всего отсутствует автоматика, а также дополнительное оборудование. В связи с этим, обслуживать устройства проще.

КПД котла в идеальных условиях эксплуатации составляет в районе 90%. Однако, у данных агрегатов есть свои минусы. Например, котел должен устанавливаться в отдельном специально обустроенном помещении, к которым имеются определенные требования, являющиеся обязательными для соблюдения.

Рассмотрим 3 модели напольных газовых котлов, выделенных по своим свойствам и особенностям:

Protherm Медведь

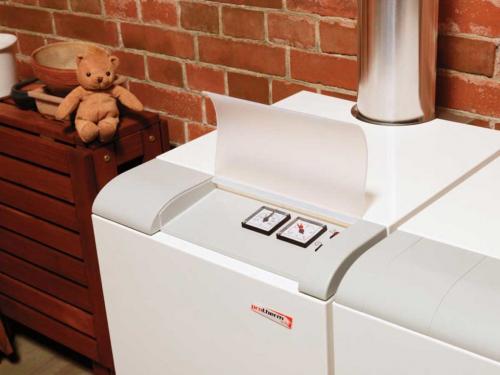

Котлы газовые напольные одноконтурные с малым расходом газа. 3 место. Напольные котлыДанная модель напольного чугунного котла изготовлена в Словакии. Котел приобретают как для установки отопления в частном доме, так и для отопления административных зданий. Мощность отопительной установки можно увеличивать, установив котлы в связке. Благодаря связке, мощность соединенных между собой котлов суммируется.

Преимущество Protherm Медведь заключается в простом внутреннем составе котла. Котел состоит из газовой арматуры, благодаря которой котел способен менять мощность; блока электроники, предназначенного для управления работы котла; газовой горелки; а также чугунными секциями теплообменника, которые спрятаны за защитным кожухом.

Котел может работать на максимальной мощности или же снизить ее до 40%. С помощью этого параметра система может быстро и эффективно реагировать на изменения, тем самым, экономя газ.

Еще одна особенность данного напольного котла заключается в том, что с помощью моделирования мощности котла, КПД не имеет отличие от потребления газа у настенного котла. Материал чугун долговечный, тем самым является экономичным.

Явным минусом этого котла является цена. Его стоимость выше чем у аналогичных газовых котлов настенного типа.

Baxi Slim

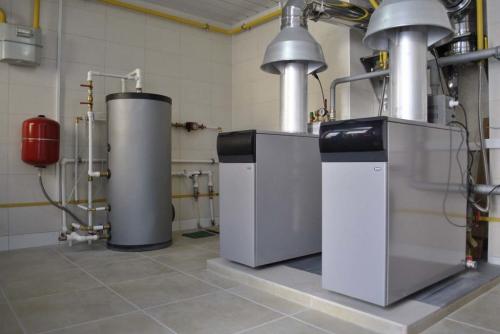

Котлы газовые напольные одноконтурные с малым расходом газа. 3 место. Напольные котлыКотел модели Slim считается удачным решением при выборе системы отопления в коттеджах или же в частном доме. Теплообменник выполнен из чугуна. Котёл достаточно компактный, ширина его всего 35 см. К этому котлу можно подключить дополнительно бойлер.

Благодаря непрерывной модуляции котёл нагревается очень плавно, и максимальная мощность используется не полностью, а столько сколько необходимо в данный момент. При этом не перегревая при этом радиаторы, находящиеся в системе отопления.

К Baxi Slim можно дополнительно подключить устройство автоматики, например датчик комнатной температуры, с помощью которого котел может удаленно управлять системой, а также горячим водоснабжением. Поэтому можно самостоятельно задавать необходимую мощность и требуемый расход газа, который требуется в данных условиях.

Fondital Bali

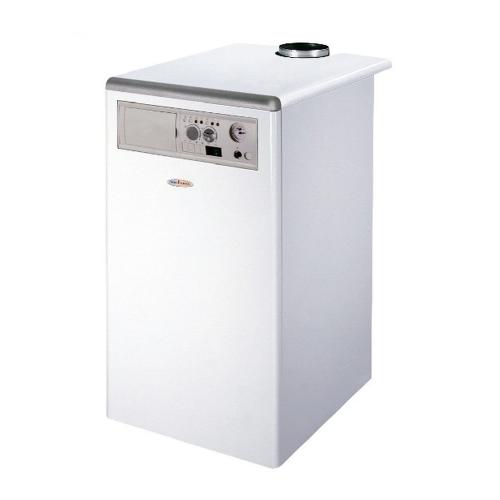

Котлы газовые напольные одноконтурные с малым расходом газа. 3 место. Напольные котлыГазовый напольный котел Fondital Bali производства Италия, имеет одноконтурный теплообменник с корпуса, изготовленным из чугуна. Данная модель подходит для отопления в квартирах или частных домах, в которых имеется оборудованный дымоход. В котле расположен электронный блок, отвечающий за контроль пламени, а также оснащен электронным розжигом прерывистого действия, с высоким КПД.

К Fondital Bali возможно подключать электроплаты, которые отвечают за управление внешнего бойлера, а также электроплаты, управляющие 3 зонами отопления.

Котёл газовый двухконтурный настенный аристон. Газовое оборудование производства компании «Аристон»

Газовое оборудование производства компании «Аристон» в зависимости от рассматриваемой модели рассчитано для установки в автономные системы отопления площадью до 500 м2. Отметим, что эти модели способны не только работать на нагрев теплоносителя, но и способны обеспечивать пользователя ГВС.

Двухконтурный настенный газовый котел Аристон отличается компактными внешними размерами, а также простотой и удобством эксплуатации и обслуживания. Для установки оборудования не нужно выделять отдельное помещение, как, например, для жидко- и твёрдотопливных отопительных приборов.

Благодаря широкому диапазону мощности оборудование производства «Аристон» легко можно подобрать для установки в конкретную систему, исходя из особенностей помещения, которое будет отапливаться.

Список обязательных функций в отопительном оборудовании

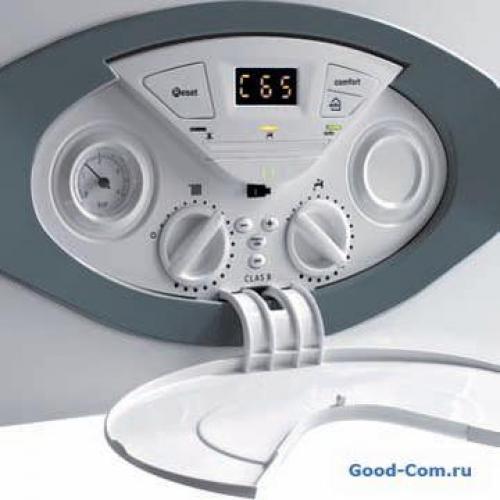

Котел газовый двухконтурный. Устройство и принцип работы 06

Газовое оборудование «Аристон»

  1. Языковое меню абсолютно на всех моделях предлагает русский язык.
  2. Установлена функция AUTO, что позволяет автоматически настраивать мощность исходя из показателей внутренней и наружной температуры воздуха.
  3. Абсолютно все агрегаты «Аристон» имеют тепло- и звукоизоляцию.
  4. Производитель на всю свою продукцию традиционного типа дает гарантию два года, а конденсационного — три года.

Безопасность в работе оборудования обеспечивается следующими встроенными функциями:

  • полуавтоматическая подпитка;
  • откачка воздуха из системы;
  • блокирование работы циркуляционного насоса;
  • защита от замерзания и образования накипи.

Газовые котлы отопления двухконтурные турбированные Аристон отличаются простотой и удобством в эксплуатации, а также обслуживании.

Основные преимущества оборудования компании «Аристон»

Оборудование «Аристон» предлагается в двух исполнениях: настенного и напольного типа. Первые используются для установки в системы отопления частных домов, в которых кроме отопления важно получать ГВС. В зависимости от модели оборудование может быть:

  • с открытой камерой сгорания (продукты горения отводятся естественным путем);
  • с закрытой камерой сгорания (отвод осуществляется принудительным способом).

Оборудование с закрытой камерой подключается к коаксиальному дымоходу. Отличие заключается в том, что в этих моделях имеется встроенный вентилятор, благодаря которому, и происходи своевременный отвод продуктов сгорания.

Основное преимущество приборов второго типа заключается в высокой безопасности, а также в том, что забор воздуха происходит извне помещения, приборы первого типа кислород необходимый для нормального горения газа забирают из помещения.

Важно отметить, что котлы газовые двухконтурные настенные Аристон прекращают работать на подогрев теплоносителя, сразу после того, как включается забор горячей воды. Этот момент важно учитывать при выборе и покупке прибора.

Напольные приборы отличаются большим диапазоном мощности. Это оборудование отлично подходит для эксплуатации в системах автономного отопления жилых помещений любых площадей. Как правило, напольные агрегаты не рассчитаны на подогрев воды, поэтому если для вас этот вопрос актуален, то придется покупать отдельно бойлер.

Котёл газовый двухконтурный настенный бакси. Особенности газовых двухконтурных котлов Baxi

Если нужно создать надежную газовую отопительную систему в частном доме или в квартире с возможностью установки автономного отопления, многие люди выбирают котлы Baxi. Имя этого бренда знают миллионы людей во всем мире. Маркетологам компании действительно удалось создать самый известный и почитаемый бренд, за что им отдельное спасибо. За что же почитают потребители продукцию Baxi?

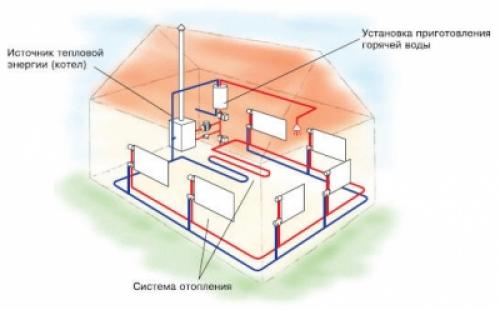

Котел газовый двухконтурный. Устройство и принцип работы 07

Газовые двухконтурные котлы обеспечивают дом теплом и горячей водой.

  • Высокое качество сборки отопительных котлов.
  • Отличная ремонтопригодность.
  • Наличие моделей для решения любых задач.
  • Отличные технические характеристики производимых котлов.
  • Низкий процент отказов.

Газовые двухконтурные котлы Baxi обладают высоким уровнем надежности, что сделало их востребованным оборудованием на отопительном рынке. Котлы «Бакси» выбирают не только покупатели, но и специалисты в области теплотехники. Они работают без сбоев, отличаются удобным управлением, не требуют частого обслуживания, характеризуются низким количеством поломок и наличием адаптации к российским условиям эксплуатации .

Двухконтурные газовые котлы Baxi представлены множеством модельных рядов. В их конструкции используются надежные теплообменники и мощные горелки, а использование качественных комплектующих делает котлы устойчивыми к поломкам. На выбор потребителей представлены специальные котлы для многоквартирных домов, настенные модели с выносными панелями управления, котлы с внешними бойлерами, котлы для установки вне помещений, настенные двухконтурные котлы со встроенными бойлерами, а также сверхкомпактные модели.

В перечне выпускаемой продукции имеются и конденсационные двухконтурные котлы. Они отличаются более высоким КПД, что приводит к экономии газа. Котлы Baxi умеют подстраиваться под условия эксплуатации, например, под параметры дымохода и под качество газа, включают в себя встроенные бойлеры из нержавеющей стали и превосходными горелками с предварительным смешением топливно-воздушной смеси. Также представлены модели повышенной мощности и целый класс котлов, умеющих работать с альтернативными источниками тепла.

Помимо настенных моделей, на выбор потребителей представлены напольные конденсационные котлы Baxi и напольные котлы с атмосферными горелками.

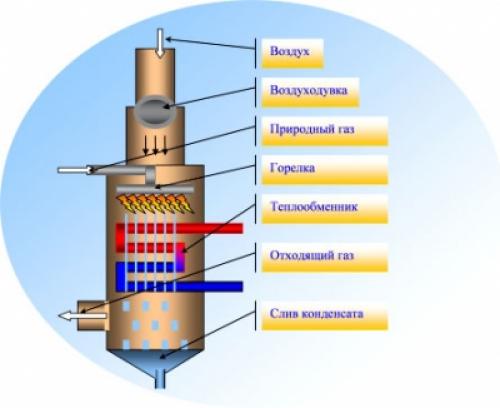

Котел газовый двухконтурный. Устройство и принцип работы 08

Конденсационные котлы получают энергию не только от сгорания газа, но и выделяют ее из продуктов сгорания.

Что примечательного можно найти в газовых двухконтурных котлах Baxi?

  • Продвинутые системы управления – они обеспечивают автоматическую работу оборудования, экономят топливо, проводят самодиагностику.
  • Современную электронику, мгновенно адаптирующую работу оборудования в меняющихся условиях эксплуатации.
  • Системы электронной модуляции пламени – обеспечивают точное поддержание заданной температуры в контурах .
  • Гидравлические группы из современных композитных материалов – обеспечивают продолжительный срок службы оборудования.
  • Системы температурного контроля – препятствуют выходу оборудования из строя при перегреве.
  • Удобные встроенные и выносные пульты управления – обеспечивают удобную регулировку параметров работы оборудования.
  • Встроенные бойлеры – обеспечат мгновенную подачу горячей воды.

Каждый добавляемый узел продумывается до мелочей, чтобы обеспечить надежную и продолжительную работу оборудования.
