Существует классификация дверей-купе, благодаря которой они подразделяются на разные виды. Классификация зависит от места и способа установки, конструкции и количества дверных полотен.

Двери-купе используются в разных местах. Их устанавливают в дверных проёмах в кухне, комнате, туалете или в ванной комнате. С их помощью огораживают пространство, отделяя одну площадь от другой.

Двери-купе монтируют в ниши, используя данное место для хранения вещей.

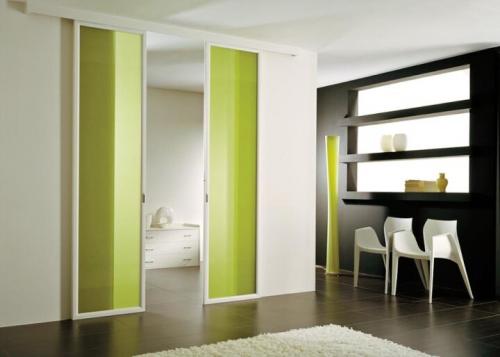

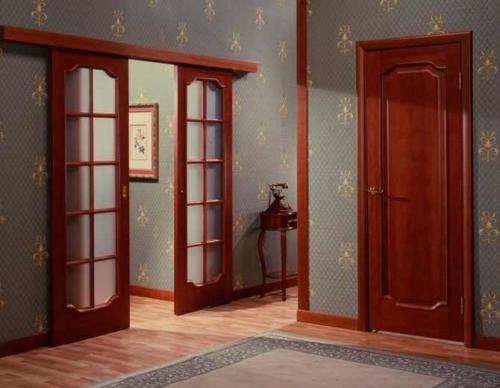

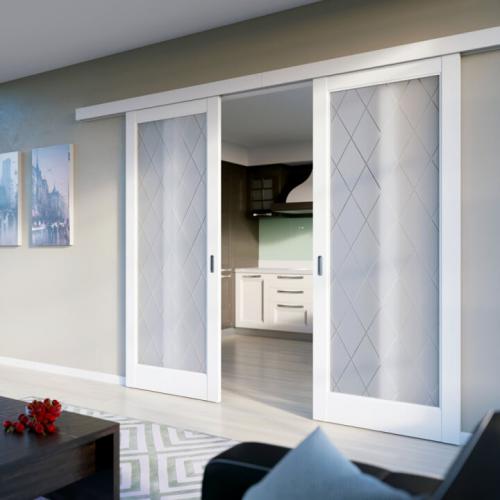

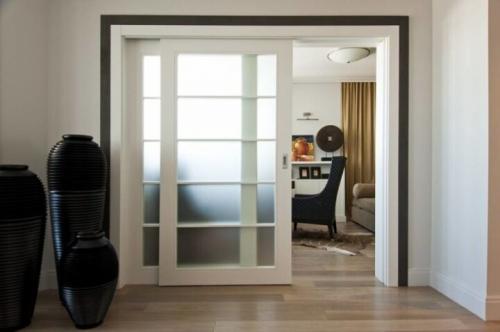

Чаще всего раздвижные двери в домашних условиях устанавливают между двумя комнатами. Они могут двигаться как вдоль стены и иметь открытую конструкцию, так и могут быть встроенными в нишу, и при открытии полностью скрываться внутри её. Скрытая конструкция требует установки каркаса и других значительных ремонтных работ, которые проводятся до монтажа двери.

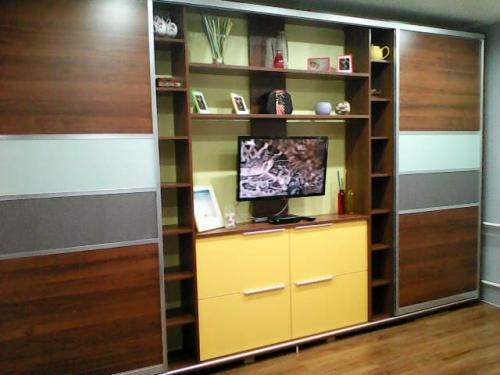

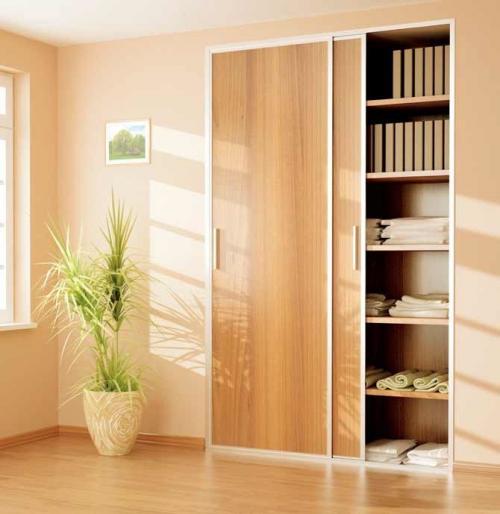

Купейная дверь используется также в шкафах. Мебельные конструкции имеют свою специфику. Как правило, такая дверь движется по двум направляющим и имеет две пары роликов. Одни располагаются внизу дверного полотна, а другие в верхней части. Межкомнатные купейные двери, в отличие от мебельных вариантов, имеют чаще всего одну направляющую – верхнюю. В данной конструкции она выполняет две функции: удержание дверного полотна и обеспечение движения.

В гардеробную можно установить любую конструкцию. Всё зависит от площади огораживаемого пространства и желания владельцев. Поверхность дверного полотна в гардеробной, как правило, зеркальная.

Очень часто гардеробная или шкаф-купе могут иметь неправильную форму. Тогда устанавливаются двери, имеющие нестандартную радиусную форму. Для радиусных дверей характерна сглаженность углов и своеобразная кривизна полотна. Фиксация и движение необычных дверей осуществляется по двум направляющим, имеющим такую же изогнутую форму и устанавливаемых как в верхней части, так и в нижней.

Связанные вопросы и ответы:

Какие материалы и инструменты нужны для изготовления раздвижных дверей

Рациональное использование места в доме или квартире – важный и острый вопрос. Для экономии пространства в помещении существует множество хитростей. Одна из них – замена распашных дверей. Последним не требуется большое пространство для открывания и закрывания. А выглядят они стильно, эффектно, современно.

У стандартных раздвижных дверей есть одна серьезная проблема – недостаточная шумоизоляция. Ведь дверное полотно ездит вдоль стены, плотно к ней не прилегая. Решить этот вопрос помогает использование двери-пенала.

Такая конструкция и экономит место в доме, и обеспечивает качественную шумоизоляцию.

Конструкция раздвижных дверей

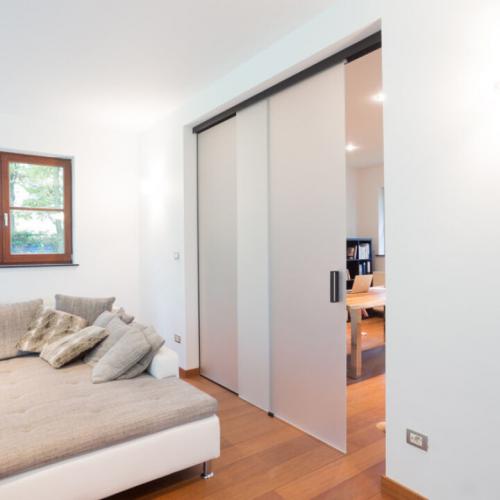

Основой двери-пенала становится кассетная. Пенал встраивается прямо в стену, поэтому ее часть заменяется специальным коробом. Он скрывает все дверное полотно.

При использовании последнее откатывается вовнутрь стены, а не параллельно ей. Движется дверь на специальных роликах по направляющим. Установить всю конструкцию при желании получится своими руками.

Плюсы раздвижных дверей

У обсуждаемой конструкции есть множество плюсов. Среди них:

Значительная экономия пространства в помещении. В освободившейся зоне можно смело устанавливать мебель и даже придвигать ее к стене.

Долгий срок службы дверного полотна, установленного в специальном коробе. В таком виде оно защищено от любых повреждений. Даже при перестановке, ремонте, выносе габаритной мебели из комнаты. Также вес двери на роликах распределяется более равномерно.

Сниженная вероятность получения травмы. О распашную дверь легко ударится ногой или зажать ей палец. Нередко от такой стандартной конструкции страдают и домашние животные.

Но чтобы получилось установить в помещении откатную систему и обеспечить ей нормальную работу, нужно соблюдать следующие условия:

выбрать толстую стену (не меньше по ширине, чем сам короб/кассета);

выбрать кассету в 2 раза толще самой двери, чтобы последняя свободно перемещалась в обе стороны;

проверить возможность создания достаточного пустого пространства для короба внутри выбранной стены.

Сегодня в продаже можно найти раздвижные системы разных типов. Все они отличаются между собой материалом изготовления, размером, типом роликов и направляющих. Обычно высота полотна двери оказывается около 1,9-2 м. А ширина – от 0,5 до 1 м (в зависимости от комнаты, в которой планируется ее установить). Но можно и сделать заказ на изготовление двери по индивидуальным меркам покупателя.

Приобретая для своего дома, клиент получает всю раздвижную систему в сборе. Кассета уже готова к установке. Чтобы дверь закрывалась более мягко, плавно и тихо, стоит позаботиться о доводчике.

Последний может быть совмещен с автоматической системой открывания и закрывания. Особый датчик движения реагирует на приближение человека к конструкции.

Как выбрать подходящие размеры для раздвижных дверей

Приветствую Вас, уважаемые читатели! Буквально через две минуты Вы узнаете, как самостоятельно расчитать двери купе самых популярных систем. В свою очередь, это поможет Вам украсить свой дом и заработать неплохие деньги.

Для того, чтобы научиться считать раздвижные двери, совсем необязательно заучивать определенные формулы и цифры. Достаточно иметь воображение и знать каким образом собираются двери купе.

Итак приступим. Для начала необходимо промерить так называемый проем - место куда будут установлены наши двери. Обязательно убедитесь в том, что плоскость, на которую будет закреплен нижний ходовой трек, имеет хороший уровень. Иначе двери купе будут произвольно раскатываться в низкую сторону. Затем замеряем высоту и ширину проема, допустим наш проем имеет такой размер: 2500*1600

Самым оптимальным вариантом в ширину 1600 будет 2 двери. Т.к. трек двуполосной необходимо расчитать двери без излишних зазоров по ширине. Для этого профиль ручка одной двери должна перекрывать профиль ручку второй двери.

Perehlest

Замеряем профиль в ширину, полученный размер прибавляем к ширине проема и делим на 2. В итоге имеем размер двери по ширине.

Причем чем больше дверей в проеме, тем больше перехлестов. Т.е. профиль ручка одной двери должна перекрывать профиль ручку следующей двери и т.д. И тогда к ширине проема прибавляем сумму количества перехлестов и делим на количество дверей.

Например: ширина профиль ручки 26, проем 1600, 2 двери. 1600+26=1626/2= 813 размер одной двери по ширине. Разберем пример с 3 дверьми, проем по ширине 1800, ручка 26. Если мы имеем 3 двери значит перехлестов будет два, соответственно 26+26=52. К ширине проема 1800+52=1852 делим на количество дверей 3 и получаем 617 ширина двери.

Итог — чтобы расчитать дверь по ширине, необходимо промерить ширину проема и ширину профиль ручки, кроме того следует знать количество дверей.

Двери в ширину меньше 600 мм. и выше 2 метров, не стоит делать - при открывании они будут заваливаться в сторону усилия. Максимальный предел в ширину двери, определяет система раздвижных дверей а также расположение наполнения шкафа-купе. Т.е. дверь не должна блокировать доступ в шкаф.

С расчетом двери по высоте, все гораздо проще. Отнимаем от высоты проема 40 мм. Это расстояние которое необходимо, чтобы завести дверь в верхний ш образный трек. Этот размер не меняется при любых системах. Например высота проема 2500 отнимаем 40 =2460 мм. В инструкциях для расчета написано, что следует отнимать 45 мм., но практика показала, что 40 мм. более чем достаточно.

Итог — для расчета высоты двери необходимо от высоты проема отнять 40 мм.

Следующим шагом будет расчет наполнения. Этот шаг прост и понятен даже школьнику. Наполнение находится в рамке из алюминиевых профилей и чтобы расчитать его, следует отнять от общих габаритов двери ширину профилей.

Sborka dverei

Замеряем, с точностью до милимметра, ширину ручки, как показано на фото. Т.к. ручки две умножаем полученный размер на 2. 18*2=36 Теперь от общей ширины двери отнимаем ширину ручек 813-36=777 мм получаем ширину наполнения.

Чтобы расчитать высоту наполнения, следует промерить расстояние на верхнем и нижнем горизонте, отделяющее его от общей высоты двери. Например верхний горизонт 12 мм, нижний 47 мм., общая высота двери 2460. Складываем нижний и верхний горизонт =59 мм. 2460-59= 2401 мм. высота наполнения двери.

Итак проем 2500*1600

Размер двери 2460*813 — 2

Размер наполнения 2401*777 — 2

Sborka dverei kupe

Теперь расчитаем рамку. Н а фото показана схема сборки дверей купе, с помощью которой и выполняем расчет. На фото мы видим, что высота профиль ручки равна высоте двери и поэтому профиль ручка= 2460. Для расчета длины верхнего и нижнего горизонта промеряем ширину профиль ручки до паза.

Sborka dverei paz

Например ширина равна 25 мм. умножаем на два, т.к. у нас две ручки и отнимаем сумму от общей ширины двери. 813 — 50 = 763 мм длина верхнего и нижнего горизонта. Если дверь наборная, тогда необходимы разделители, длина которых равна длине горизонтов.

На какие технические аспекты стоит обратить внимание при создании раздвижных дверей

Традиционные распахивающиеся двери устраивают далеко не всех. А вот сдвижные системы имеют массу преимуществ – не «хлопают», смещаются бесшумно и не занимают часть полезного пространства комнаты. Чтобы результат работы по их монтажу не разочаровал, нужно знать, какими бывают механизмы для раздвижных дверей, как их выбирать для конкретной конструкции.

На заметку!

• Подыскивая готовый комплект механизма, следует учитывать не только специфику смещения полотен, но и сложность монтажа и регулировки системы.
• При самостоятельном изготовлении элементов конструкции принимается во внимание особенность перемещения дверных полотен и место их установки.

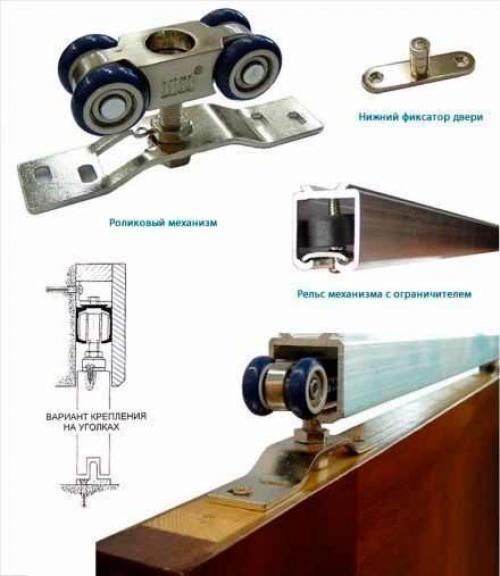

Составные части комплектов

По своему устройству различные механизмы сдвижных дверей мало чем отличаются друг от друга, разве что спецификой смещения створок. А потому в состав комплектов входят практически одни и те же элементы; разница лишь в их количестве и конструктивном исполнении.

Рельсы

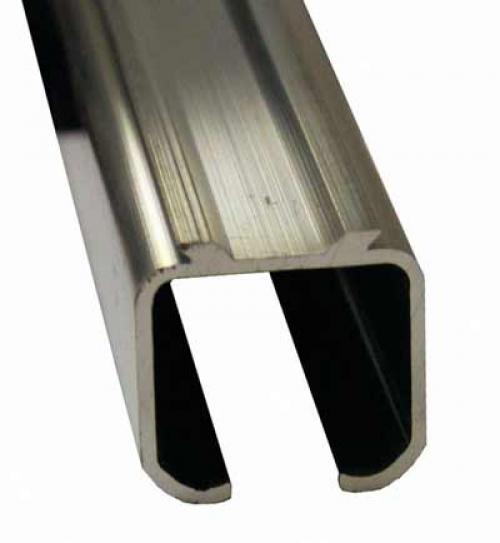

В качестве направляющих в сдвижных системах дверей используются в основном профили.

Отличие между ними – в количестве «дорожек». Специфика применения зависит от того, как именно полотна закрывают проем: встык или с перехлестом. По сути, это традиционные двери-купе, хорошо знакомые многим. При выборе профиля имеет значение и металл, из которого он изготовлен. Для массивных дверей алюминий (хоть он и дешевле) лучше не использовать; из-за деформации появятся проблемы с раздвижными дверьми – только сталь.

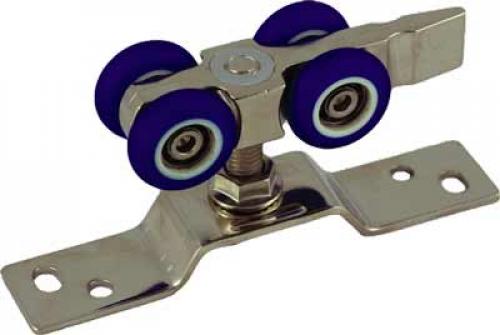

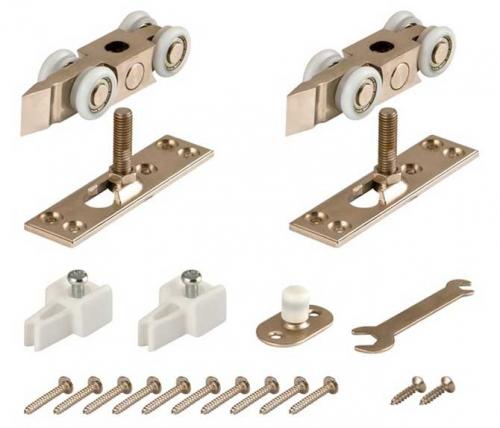

Роликовые опоры

Они также отличаются особенностями конструкции. Необходимое количество колес (а их может быть у верхних механизмов до 8) определяется массой полотна и типом системы скольжения. Встречаются отличия и в самом расположении колесиков: симметричное или со смещением (асимметричное). Для дверей весом не более 80 кг можно использовать роликовые механизмы с двумя опорами. А вот для массивных полотен монтируется не менее четырех, что связано с повышенной нагрузкой на конструкцию.

Стопорные элементы

Они не являются основными, но выполняют важные функции. Первая – предотвращение «жесткого» удара двери о стену (если проем расположен близко к ней) или вылет ролика из направляющей. Такие детали называют ограничителями движения. Вторая – фиксация двери в определенном положении. Это необходимо для того, чтобы предотвратить самопроизвольное смещение полотна. Такое возможно, к примеру, при сильном сквозняке, нарушении горизонтальной ориентации рельсы вследствие усадки строения.

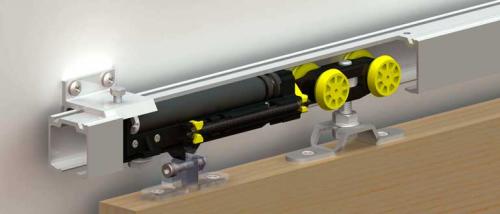

Механизм раздвижных дверей может дополнительно комплектоваться элементами автоматизации (доводчиками, мини- электродвигателями, тросиками, зацепами и тому подобное). Но никаких изменений в принцип его функционирования они не вносят; только лишь повышают удобство эксплуатации, не более того.

Виды систем скольжения

Открытого типа

Это самые простые модификации. Раздвижной механизм состоит из роликовых опорных элементов и направляющих. Количество последних определяет специфику эксплуатации двери, ее устойчивость в проеме и ряд иных факторов. Почему открытого? Дело в том, что такие конструкции являются универсальными в установке. Их можно смонтировать в любом проеме, не обращая внимания на материал стены и ее структуру; без разницы, сплошная она или полая (то есть перегородка).

С одной рельсой

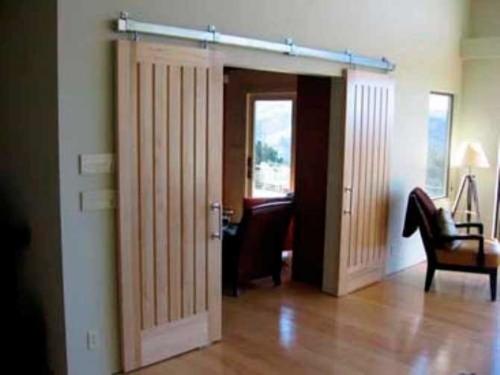

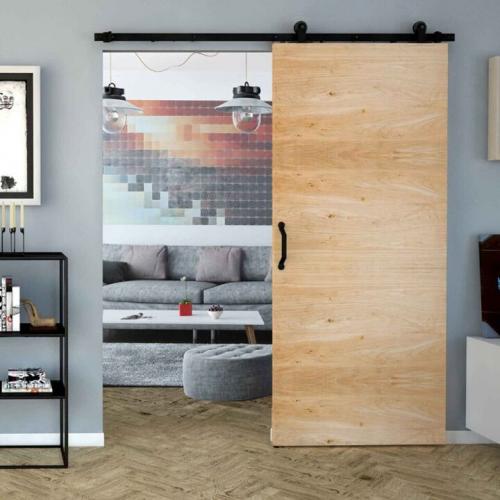

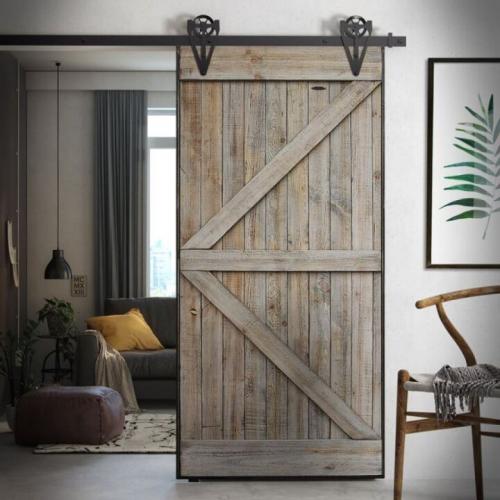

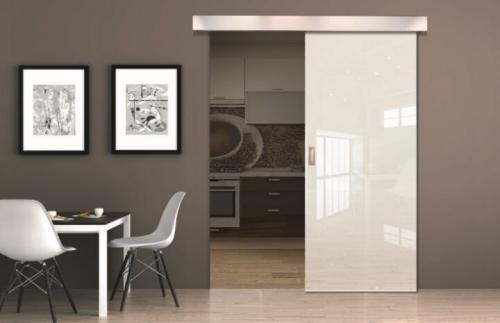

Такие системы называют подвесными, беспороговыми, верхними. Они самые простые в монтаже, а потому часто устанавливаются в квартирах. Это объясняется стандартными проемами, следовательно, и размеры дверей выбираются сравнительно небольшими. Недостаток в том, что внизу располагаются только ограничители, а фиксация положения полотна отсутствует. А потому возникает некоторая сложность с определением его оптимальной толщины, то есть массы. Слишком легкая дверь станет на сквозняке раскачиваться. На самой конструкции это особо не отразится, но в плане комфорта такая перспектива вряд ли кого устроит; периодические «постукивания» вызовут раздражение у любого человека.

Есть и еще один негативный момент – о звукоизоляции помещения можно забыть. А потому установка такой системы имеет ряд ограничений. К примеру, если речь идет о проеме, ведущем в кабинет или спальню – не лучший вариант раздвижной двери. Но и здесь можно найти положительный момент – подвесные полотна не препятствуют естественной циркуляции воздушных потоков.

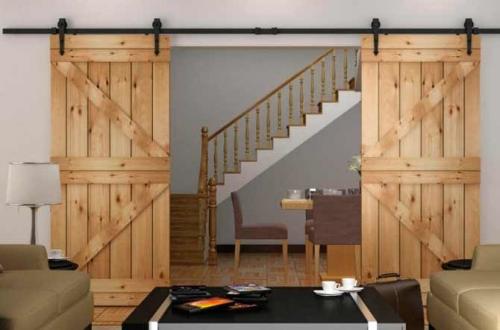

Стоит отметить, что в таких системах в качестве направляющей используются не только профили, но и металлические стержни, трубы. А это разнообразит выбор вариантов монтажа.

С двумя направляющими

Такие системы именуют напольными. Отличие в том, что подразумевается крепление рельс и вверху, и внизу. Соответственно, увеличивается и количество роликовых механизмов. Несмотря на определенную сложность монтажа (например, точность проецирования оси направляющей с потолка на пол при разметке), такой сдвижной механизм обеспечивает ряд преимуществ.

• Он выдерживает значительную нагрузку. То есть позволяет устанавливать в проеме массивные полотна, без особых ограничений.

Какой вид крепежа лучше использовать для установки раздвижных дверей

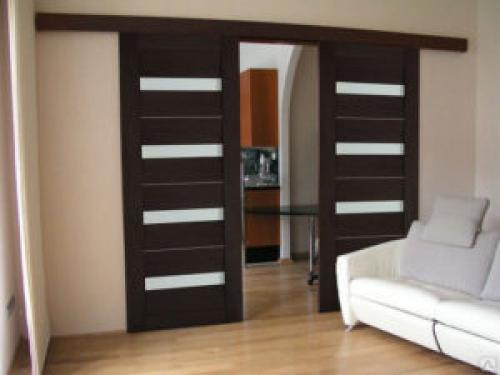

Установка купейных раздвижных дверей начинается с крепления роликов. У каждого отдельного производителя на этот счет свои требования и рекомендации. Некоторые рекомендуют при монтаже роликов отступить от края на 1/6 ширины полотна. Другие советуют крепить ролики сразу у края.

1. В данном случае рассматривается крепление роликов сразу от угла. Далее замеряется расстояние, оно должно быть одинаковым.
2. Выставляется пластина и в месте под ее крепеж делается отметка маркером или простым карандашом.
3. По отмеченным местам делаются отверстия сверлом, диаметром менее 1 мм.
4. После этого выставляются пластины и вкручиваются саморезы. Они закручиваются строго перпендикулярно.
5. В установленные пластины необходимо выставить опоры под ролики и зафиксировать их крышкой на боковой поверхности.
6. На штыри с резьбой накручиваются роликовые платформы.
7. Перед навешиванием дверного полотна стоит установить на него ручку и замок. Для этого используется специальная врезная фурнитура.
8. Далее можно приступать к монтажу направляющей. Удобнее всего навешивать двери на деревянный брус. Направляющая в данном случае крепится к нему саморезами с шагом в 10 см. В боковой части бруса делается несколько отверстий для крепления к стене. По краям направляющей закрепляются стопоры при помощи прижимных винтов.
9. Далее двери открываются для установки флажкового ролика. Он монтируется в паз, выпиленный в нижней части полотна. Установка флажка необходима для того, чтобы дверное полотно не отклонялось по вертикали при открывании – закрывании.

Как правильно смонтировать рельсы для раздвижных дверей

Направляющие в шкафу-купе или треки — это «дорожки» из алюминия, в которых передвигаются двери-купе на роликовых механизмах.

Направляющие бывают верхние и нижние, разных конфигураций и размеров — под них, соответственно, подбираются и роликовые механизмы.

Также направляющие бывают двухканальные и одноканальные — под параллельное раздвижение 2, 3, 4 и более дверей и под движение одинарной двери.

Верхняя направляющая фиксирует двери в шкафу, верхние ролики скользят внутри дорожек — поддерживают, но не обеспечивают ее движение.

Движение дверей-купе зависит от нижних роликов, их большие колеса «ездят» внутри дорожек нижнего трека, который также создает и опору для дверей-купе. Поэтому такая система купе называется нижнеопорной.

Верхний трек Premial®

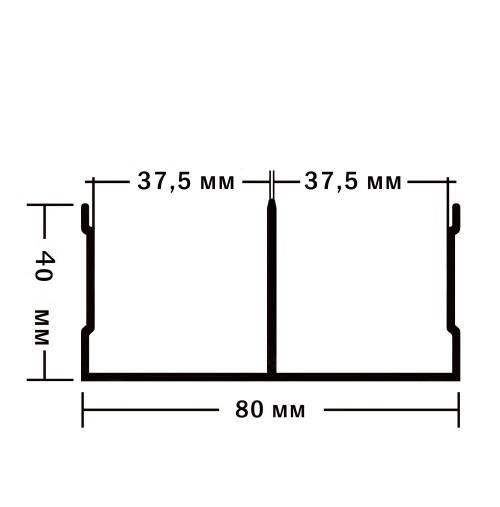

В системе алюминиевого профиля Premial® верхняя двухканальная направляющая Ш-образной формы с шириной каждой дорожки 37,5 мм. У других производителей возможна другая ширина, поэтому двери на наших надежных роликах Premial® Red/Grey могут не подойти по размеру.

В нашем ассортименте также есть одинарная верхняя направляющая . У одинарной направляющей также ширина внутреннего канала — 37,5 мм.

Высота видимой части верхней направляющей — 40 мм. По бокам профиль слегка «вдавлен» внутрь корпуса, чтобы надежнее фиксировать верхние ролики. Это должно удерживать дверь-купе внутри треков, чтобы дверь не вылетала (не выпадала) при движении.

Также именно верхний трек отвечает за удобство открывания/закрывания дверей — потому что на дверь вместо верхних роликов можно поставить доводчики для мягкого доведения двери в положенное место.

Нижний трек Premial®

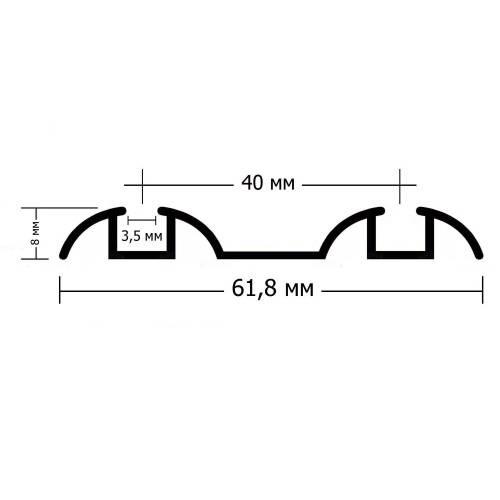

Нижних направляющих в системе Premial® — две конфигурации. Премиальная нижняя направляющая с полукруглыми сводами и высокими дорожками 8 мм (рекомендуем использовать высокие стальные стопоры) и классическая нижняя направляющая с косым сводом и высотой дорожки 6 мм.

Оба трека надежны и функциональны. Межцентровое расстояние в премиальной направляющей — 40 мм, в классической — 38,5 мм. Другие параметры вы можете сравнить на схемах в нашем Техническом каталоге на стр. 5.

Есть и одинарная нижняя направляющая — по строению она похожа на классическую, у нее также косой свод и высота дорожки, в которой двигается колесо нижнего ролика, — 6 мм. Ширина однополозного нижнего трека 25 мм.

Зачем нужны одинарные треки?

Для чего могут использоваться однополозные направляющие?

Например, для шкафа в прихожей или модульной системы хранения в гостиных, — в случаях, когда для длинной системы нужна 1 дверь, периодически закрывающая то одну секцию, то другую.

Если длина шкафа позволяет, на одинарной направляющей можно разместить и две двери, если их движение не будет мешать друг другу (т.е. длина направляющей превышает тройную ширину каждой двери).

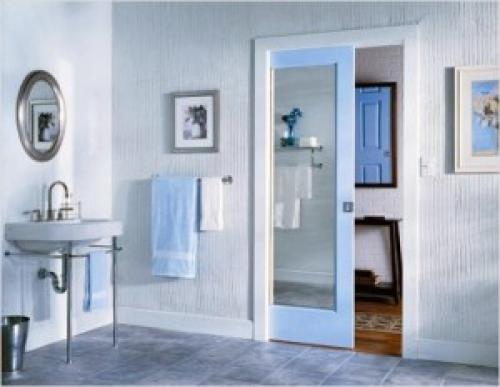

Существуют ли специфические правила при создании раздвижных дверей для ванных комнат или кухни

Раздвижные двери имеют ряд плюсов и минусов, которые должны быть осторожно взвешены при определении, является ли самым лучшим выбором такая дверь для ванной. Наверное, одно из крупнейших преимуществ раздвижных дверей – они занимают очень мало пространства, учитывая, что площадь одной двери покрывает другую. Как следствие, вам не нужно переживать, есть ли зазор в двери ванной комнаты.

Даже если скользящий аспект этих дверей подразумевает сохранение пространства, они все же могут быть проблематичными. Много домовладельцев испытывают трудности в некоторых моментах, а именно когда двери сошли с верного пути или поймали что-то, что преграждает им путь.

Кроме того, некоторые домовладельцы считают линии скольжения сами по себе непривлекательными. Также эти треки могут затруднять выход из ванной для маленьких детей.

При покупке раздвижных дверей важно, чтобы в ванной комнате они в обхвате были эквивалентны удвоенной ширине двери. Таким образом, каждая дверь должна скользить в соответствии с другой, и генерировать отверстие для входа и выхода.

По этой причине, данный вид дверей наиболее часто используется именно для ванной. Тем не менее, после установки их очищение сильно затрудняется. Кроме того, поскольку двери перекрываются, они могут быть очень жесткими в закрытом состоянии, поэтому очистить место их стыка так трудно.

Владельцы домов, которые приобрели раздвижные двери, возможно, также сталкиваются с осложнениями в работе роликов по причине их изношенности или неправильной работы. Тем не менее, в хороших качественных моделях это, как правило, не является проблемой.

Кроме того, при правильном уходе казусов с треком можно избежать. Учитывая, что уход за этими дверями, безусловно, очень простой, большинство домовладельцев не сталкиваются с такой проблемой.

Как обеспечить плавное скольжение раздвижных дверей

Направляющие для раздвижных дверей являются основой роликового механизма, обеспечивающего их плавное передвижение. Качество и вид устройств определяют долговечность и удобство пользования раздвижными конструкциями. Направляющие имеют несколько разновидностей, применение которых определяется типом дверей, их конструкцией и весом. Обширная группа раздвижных конструкций представлена несколькими видами. Их многообразие обуславливает отличия в комплектации, материалах и способах установки.

Направляющие для раздвижных дверей обеспечивают плавное передвижение дверного полотна

Тип раздвижных дверей непосредственно влияет на выбор направляющих:

1. Для дверей-купе обязательно применяются две направляющие, причем основную роль играет нижняя. Створки устанавливаются на нее, вся тяжесть приходится на нижний рельс. Верхний профиль играет вспомогательную роль, поддерживая створки в вертикальном положении. Число рельсов зависит от количества дверных полотен.
2. Сдвижные двери используются с одной направляющей вверху или двумя сверху и снизу. Во многих случаях только верхний подвес  успешно справляется с работой. Система имеет только две створки, из которых одна стационарная, а другая передвигается по собственной направляющей.
3. Задвижные двери имеют полотна, которые при смещении в стороны прячутся в специальные ниши, устроенные в стене. Они обязательно снабжаются двумя рельсами – нижним и верхним.
4. Радиусные двери поставляются вместе с направляющими изогнутой формы. Размеры каждой конструкции индивидуальны. Число рельсов для передвижения полотен определяется количеством створок и особенностями движения.
5. Для дверей каскадного типа используются направляющие, имеющие несколько каналов, потому что каждый элемент движется по своему профилю. Если створки открываются по разные стороны, им требуется вдвое меньше рельсов – две створки размещаются на одной линии.
6. Книжки и гармошки применяются только с навесными направляющими. Створки движутся на роликах по одному желобу.

Как установить дверные ручки на раздвижные двери

Межкомнатные двери уже давно стали неотъемлемым элементом обустройства помещений любого типа. Установка изделий подобного типа характеризуется с положительно не только с точки зрения выполнений определенных эксплуатационных функций, но также и со стороны повышения визуальной привлекательности общего интерьера квартиры. Обязательными конструктивными деталями межкомнатных дверных систем является такая фурнитура, как ручки. В сегодняшней информационной публикации рассмотрим правила установки ручек на дверные механизмы раздвижного принципа действия.

Вопреки устоявшемуся мнению о том, что процесс монтажа ручек на раздвижные межкомнатные двери достаточно сложен, сразу поясним, что выполнение действий по установке данных конструкций при соблюдении требуемых правил достаточно прост. Исключение могут составлять ситуации, связанные со стеклянными межкомнатными дверными системами раздвижного типа. Трудность установки в таких случаях обусловлена специфичными особенностями материала из которого изготавливаются данные двери. Однако, подобные изделия, как правило, оборудуются необходимыми элементами фурнитуры на производстве. Далее подробно рассмотрим процесс установки ручек на раздвижные межкомнатные двери, выполненные на основе древесных материалов.

Итак, правила по монтажу ручек на деревянные межкомнатные двери раздвижного типа рационально отразить в виде небольшой инструкции, представленной следующими пунктами, порядок перечисления которых соответствует очередности выполнения соответствующих действий.

1. Нанесение разметки. Данная работа может осуществляться как посредством использования специальных измерительных приборов, так и путем приложения ручки к месту будущей фиксации и нанесения соответствующих отметок. Важность разметки велика: от ее качества во многом зависит правильность последующей установки всей системы.
2. Вырезание необходимого для последующей установки ручки отверстия. Как правило, для монтажа ручек требуется выполнение сквозного отверстия в соответствии с отмеченными параметрами. Стоит обратить внимание на тот факт, что зачастую полотно межкомнатных дверей изготавливается с указанием места будущей установки ручек. Работы по вырезанию выполняются при помощи специального инструмента: ручного фрезерного оборудования или электрического лобзика. В случае использования лобзика изначально требуется просверлить круглое отверстие небольшого диаметра.
3. Крепление замочного механизма при его наличии во всей конструкции. Выполнение подобных работ в определенной мере схоже с установкой ручки: также требуется нанесение разметки и вырезание отверстия для последующей вставки замка.
4. Установка ручки. Заключительный процесс монтажа. Особенности установки зависят от специфики конструктивного устройства конкретного изделия дверной фурнитуры подобного типа.
