Существует сотни моделей плиткорезов, которые все можно поделить на две большие группы: ручные и электрические.

• Ручные плиткорезы выпускают в виде щипцов, которые внешне напоминают плоскогубцы. С помощью данного инструмента сначала по лицевой стороне плитки, покрытой эмалью, делается аккуратный надрез алмазным резцом. После этого, используя уголок плиткореза, плитку просто обламывают. Особых навыков в работе не требуется, поэтому инструмент подходит для начинающих мастеров-любителей.

• Настольные модели ручных плиткорезов, имеющих различную длину основания, используют для резки плитки, толщина которой не превышает 15 мм. Например, резка плитки толщиной 8 мм, используемой для облицовки стен, осуществляется плиткорезом, длина которого не превосходит 400 мм. Некоторые модели, оснащенные круговым резаком, способны помимо прямолинейных разрезов выполнять закругленные отверстия диаметром до 80 мм.

Использование ручного плиткореза

Важно! Выбирая ручной плиткорез, обратите внимание на способ перемещения его резцедержателя по направляющим. Предпочтение лучше отдавать инструментам, в конструкции которых используются самосмазывающиеся уплотнительные кольца или подшипники.

• Электрические плиткорезы используются при проведении облицовочных работ в больших объемах. Данный электроинструмент незаменим при резке толстой плитки. Выбирая станок для резки плитки, смотрят на его мощность, величину диаметра режущего круга, глубину и длину реза, размеры стола, вес плитки. Имеет значение и время, в течение которого станок может работать в непрерывном режиме.

• Электрические плиткорезы делятся на два вида, которые отличаются друг от друга способом размещения двигателя. Модели с нижним расположением мотора компактны по размерам, поэтому используются при работе в небольших помещениях. Верхнее расположение двигателя применено в конструкции рельсовых плиткорезов, которые намного удобнее в работе. К тому же качество резки плитки у них на порядок выше. Алмазный диск во всех плиткорезах охлаждается с помощью воды. Преимуществом электрических плиткорезов является их способность резать керамическую плитку под углом, не превышающим 45 градусов.

Электрический плиткорез

Важно! Выбирая электрический плиткорез, обратите внимание и на производителя, и на технические характеристики инструмента. Хороший плиткорез снабжен жестким основанием и толстостенными направляющими.

Как пользоваться электрическим плиткорезом. Устройство и принцип работы плиткорезов

На рынке строительных инструментов представлено множество моделей плиткорезов. Все их разнообразие по типу энергии, за счет которой выполняется работа, делится на два основных вида:

• механический;
• электрический.

С помощью механической разновидности осуществляют прямой либо фигурный (криволинейный) рез плитки, создают в ней отверстия. При этом толщина обрабатываемого материала ограничена 16 мм. Электроплиткорезы отличаются высокой производительностью: они способны резать плиточный материал толщиной более 16 мм.

Принцип разрезания плитки механическими и электрическими инструментами разный. Но модели оборудования обоих видов используются как в быту, так и при профессиональной деятельности в соответствии со своим функционалом.

Конструкция механических инструментов

Механический инструмент делится на ручные и стационарные (настольные) модели. Ручные плиткорезы бывают двух разновидностей:

• в виде кусачек, конструкция которых представлена на фото ниже;

• в виде роликового резака, имеющего изображенное на фотографии далее устройство.

Устройство ручных моделей очень простое, но с их помощью можно работать только с тонким плиточным материалом.

Стационарные изделия представлены большим количеством различных модификаций. Но во всех случаях устройство плиткореза настольного типа имеет следующие конструктивные элементы:

• каретку с режущим роликом и ручкой, передвигающуюся по направляющим;
• основание (еще его называют платформой, столом или станиной);
• рычаг, с помощью которого переламывают надрезанный кафель;
• фиксирующие плитку лапки.

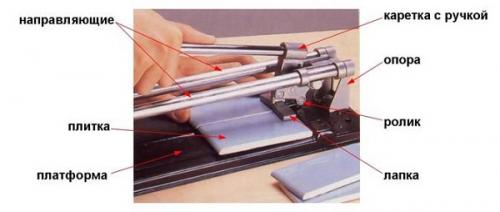

Направляющие закреплены на стойках. Детально все рассмотренные детали показаны на нижеследующей фотографии.

У некоторых моделей имеются измерительные линейки , что позволяет без предварительной разметки выполнять резку. Если у механизма есть дополнительные приспособления, такие как балерины , то можно с их помощью вырезать отверстия разного диаметра.

Ручными резаками и стационарными моделями работа выполняется по следующему принципу:

• роликом делают надрез в распиливаемом материале;
• по линии разреза разламывают плитку.

С помощью плиткореза-кусачек от кафеля откусывают небольшие кусочки. Этим инструментом работать можно только по краям.

Устройство электроплиткорезов

Электроплиткорезы по своей конструкции напоминают циркулярную пилу. Они делятся на две разновидности:

• ручные модели;
• станочное (стационарное) электрооборудование.

Основными узлами любой модели являются:

• электродвигатель;
• головка, с закрепляемым на ней алмазным диском;
• рукоятка;
• кнопка включения.

Электрический двигатель у сетевого электрооборудования бывает однофазным (работает от напряжения 220 V) или трехфазным (рассчитан на 380 V).

Встречается оборудование, оснащенное вместо дисков алмазными ленточными пилами.

Ручные модели имеют опорную подошву. У некоторых изделий на ней расположены специальные ролики, чтобы было удобно перемещать электроинструмент по поверхности материала.

Часть электроплиткорезов оснащена упорами, линейками, угломерами, а также бачками под воду для охлаждения места распила. Эти конструктивные элементы хорошо видны на фото ниже.

Для пылеудаления некоторые модификации снабжают пылесборником. Существуют варианты устройств с возможностью подключения пылесоса , например, как на фотографии далее.

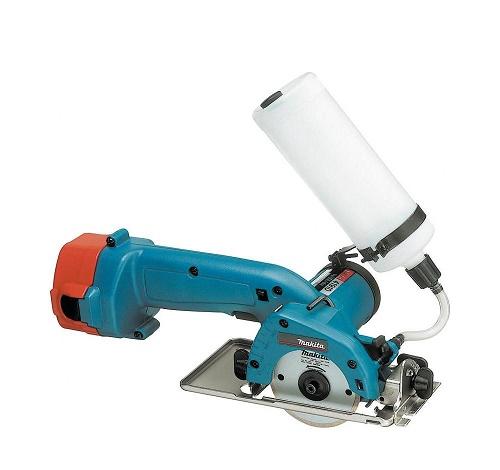

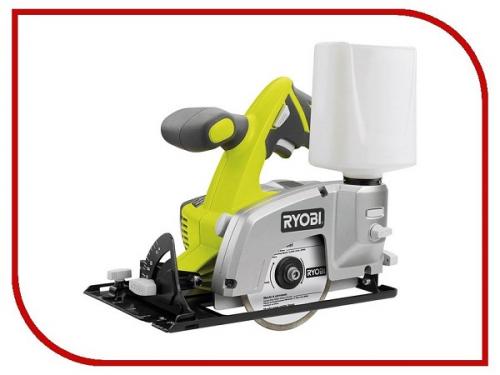

Ручные электроплиткорезы могут работать на аккумуляторах . Такие модели поставляют на рынок фирмы RYOBI (например, LTS180 M) и Makita (4191 DWD, CC 300 DWE).

Станочное электрооборудование , в зависимости от того, где установлен электродвигатель с пильной головкой, бывает следующих модификаций:

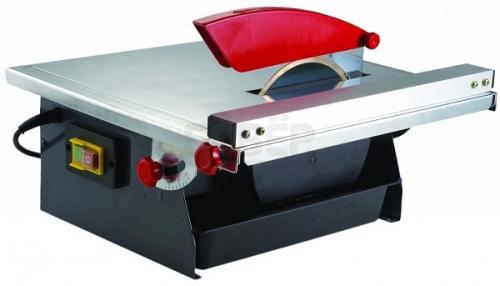

• с нижним размещением этих узлов;

• консольное (перемещается стол с заготовкой, а диск неподвижен) и мостовое (двигается режущая головка относительно материала) с верхним расположением электромотора.

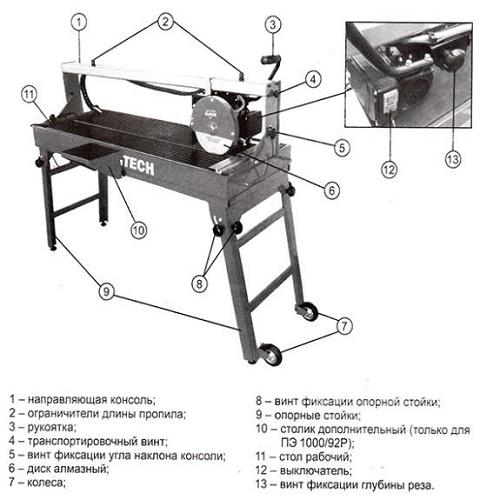

Детальная конструкция мостового электроплиткореза на примере Elitech ПЭ 1000/92Р представлена на нижеследующей фотографии.

Электрический плиткорез работает по тому же принципу, что и циркулярная пила . При нажатии кнопки включения начинает работать электродвигатель, приводя во вращение алмазный диск. Он полностью распиливает положенную на стол плитку под углами разной величины, а не только под 90 градусов.

Охлаждение заключается в подаче воды к зоне распила. Одновременно жидкость препятствует образованию пыли, очищает диск от частиц кафеля.
