Беседка с мангалом из кирпича своими руками.

06.09.2016 в 18:58

Мы семьёй любим завтракать, обедать и ужинать на открытом воздухе. У нас есть шатёр у которого были свои недостатки: его срывало ветром и протекал при дожде. Поэтому мы решили построить беседку. Для начала мы выработали критерии которым должна соответствовать постройка: - большая чтобы могла вмещать нашу семью и наших друзей.

- С мангалом под одной крышей чтобы кулинар был с коллективом и можно было вечерами погреться и полюбоваться открытым огнём (создать впечатления посиделки у костра).

- Архитектурно вписывалась к существующим постройкам.
- Большой стол который мог складываться для увеличения пространства.


Для начала мы нарисовали эскиз: правильный восьмигранник - это центральное место в беседке, к нему пририсовали прямоугольное помещение где будет располагаться кирпичный мангал.


Составили приблизительную спецификацию необходимых материалов и смету. Материалы для строительства куплены и доставлены на дачу можно приступать к творению. Брус и доски шестиметровые с них меньше обрезков покупали. Глаза боятся, а руки делают. Как всегда проверяю кто сильнее страх или я.


Этапы строительства.
1. 1 выбрали место для строительства беседки отвечающим следующим критерием:
- Вход в беседку напротив выхода из дома, для удобства сервировки стола. - - Расстояние между домам и беседкой выбирали оптимальное чтобы недалеко и соблюсти пожарные меры предосторожности так как в беседки будет очаг с открытым огнём.
- Вид из беседки слева лес справа лужайка.
1. 2 наметили контур беседки. Использовали строительный песок и обрезок трубы с верёвкой (имитация циркуля.
1. 3 грунт у нас глинистый и глубина плодотворного грунта невелика (20 см), а постройка относительно небольшой массы решено использовать бетонные столбики для основания постройки. Под столбиками сняли грунт до глины и засыпали песчано-гравийной смесью. Тем самым сделали упругую подушку и выровняли высоту.

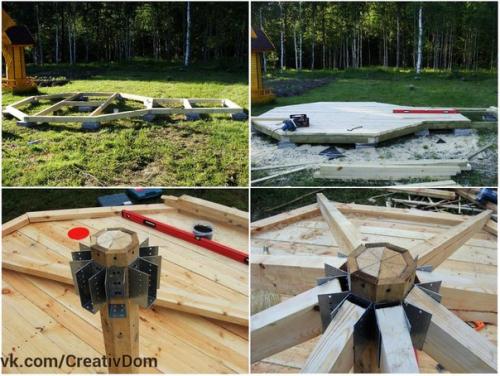

2. 1 нижнюю обвязку изготовили из бруса 100*100. Для разметки углов распила применялся картонный шаблон. Поперечные балки из обрезной доски выполнены 50*100. Обвязку скрепил с внутренней и внешней стороны оцинкованными металлическими уголками 105*105*90*2 мм 135 градусов и 90 градусов. Для обеспечения гидроизоляции между столбами и обвязкой уложили рубероид.
2. 2 настил пола в беседки изготовлен из обрезной доски 50*100. Первоначально напилил в размер необходимое количество досок. Нижнюю обвязку и половые доски обработал в два слоя антисептиком. Лицевую сторону половой доски отстругал рубанком. Доски прикрепил шурупами, получилась крепкая единая конструкция. Еще раз нижнюю обвязку по уровню выравнял.


3. 1 так - как беседку я строил один с двумя маленькими подмастерьями, верхнюю обвязку и стропильную систему решено было изготовить внизу. Удобнее подгонять замки и длину стропил. Верхняя обвязка и стропила из строганной обрезной доски изготовил 50*100.
3. 2 верхний замок стропил выполнен в форме восьмигранника. Изготовлен из бруса 100*100. Для того что бы разместить на замке опоры бруса (закрытые, металлический, оцинкованные) пришлось нарастить стороны восьмигранника полтора сантиметровой доской.

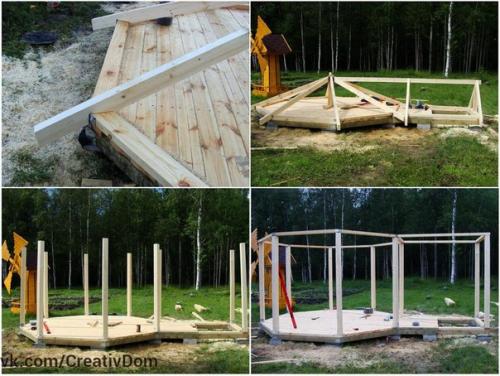

3. 3 когда изготовлена верхняя обвязка и замок можно приступать к изготовлению стропил. В нижней точки крепления стропил пропиливается треугольный пропил он выполняет роль нижнего замка.
3. 4 стропильную конструкцию собираем внизу для того чтобы была возможность устранить мелкие щели замков и прочие мелочи.

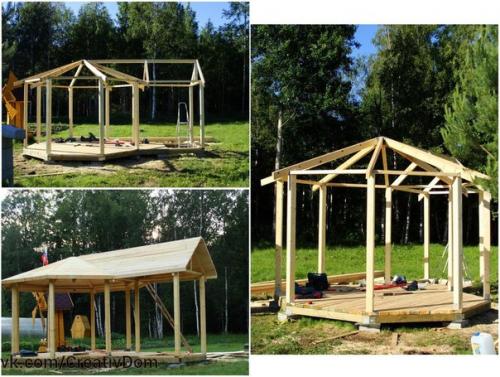

4. 1 для сооружения потребовалось десять двухметровых столбов. Столбы из строганного бруса изготовлены 100*100. Необходимо точно (90 градусов) отпилить торцы столбов для удобства их крепления. Столбы к основанию беседки металлическими оцинкованными уголками 105*105*90*2 мм крепятся. Уголки монтируются таким образом, чтобы сторона лежащая на полу беседки загибалась на основания создавая ребро жесткости. Для вертикальной установки столбов используем гидроуровень. Соединение получилось довольно крепким и установка откосин отпала сама собой.


5. 1 на столбы крепим заранее заготовленную верхнюю обвязку и стропильную систему. Для соединения используем металлические оцинкованные уголки 70*70*55*2 мм 135 градусов, 50*50*40*2 мм 90 градусов и пластины соединительные 80*40*2 мм.


6. 1 обрешётку крыши производилась дюймовой доской шириной 100 мм и 150 мм. Предварительно отструганная доска стелилась вплотную по кругу от низа к верхней точки крыши. Для разметки линии отреза применялся картонный шаблон. Доски к стропилам саморезами крепились. С каждого края доски по два самореза для предотвращения деформации и вспучивания крыши.

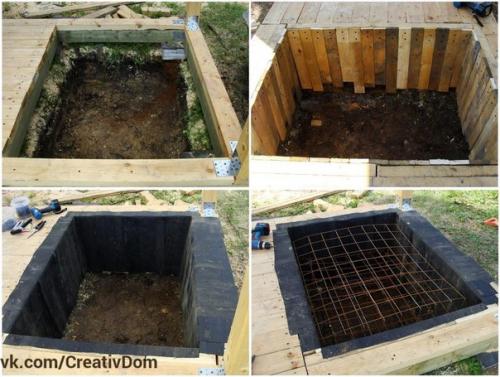

7. 1 выемка грунта под фундамент для мангала производился на глубину 40 см. Грунт плотный глинистый.
7. 2 опалубка изготовлена из досок от деревянных транспортных поддонов.
7. 3 по периметру опалубки постелил рубероид. Монтаж рубероида осуществлялся строительным стэплером.
7. 4 в углубления под фундамент уложена прутья арматуры 10 мм класс а 3 (рифлёная) и сетка арматурная d = 4 ячейка 100*100 мм.
7. 5 для заливки фундамента применялся цемент М 400 250 кг (5 мешков) и строительный песок 750 кг. Соотношения в смеси 1/3.

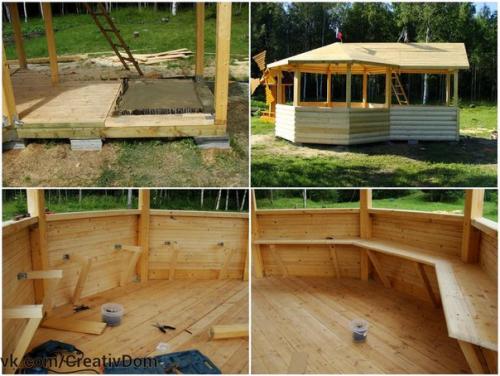

8. 1 периметр беседки зашит имитатором бревна (блок хауз) 45*146 мм сорт аб. Данный материал придаёт постройки привлекательный вид и за счёт своего соединения придаёт окончательную жесткость конструкции.
8. 2 подоконники беседки изготовлены из строганной и шлифованной обрезной доски 50*100. Подоконник придаёт законченный вид стенки и создаёт комфорт при облакачивание на него. Крепиться на оцинкованных металлических уголках 50*50*40*2 мм.

9. 1 основания скамеек изготовлено из струганного бруска 50*50. Бруски крепятся в виде треугольника к стенки на металлические уголки 50*50*40*2 мм. Данная конструкция может нести высокие нагрузки и не мешает передвигаться по беседке.
9. 2 верхняя часть скамейки изготовлена из шпунтованной доски 28*121 мм сорт аб. Торцы скамеек связаны снизу металлическими пластинами 80*40*2 мм. Для придание дополнительной прочности конструкции и линейного соединения.
9. 3 для детей младшего возраста дополнительно изготовлены четыре высоких "Барные" табуретки.

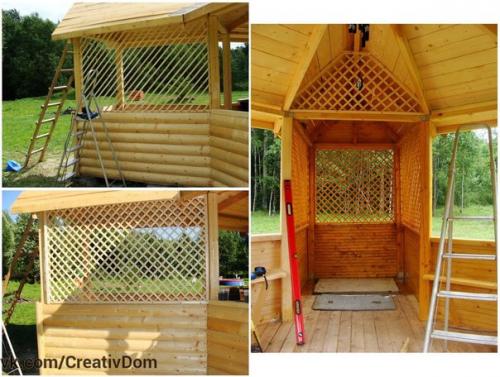

10. 1 мангальная часть беседки декорировалась деревянной решёткой. Материал - брусок 15*20 1-3 сорт деловой. Решётка визуально делит беседку на два помещения.

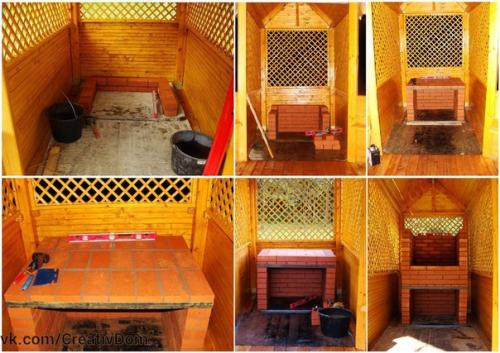

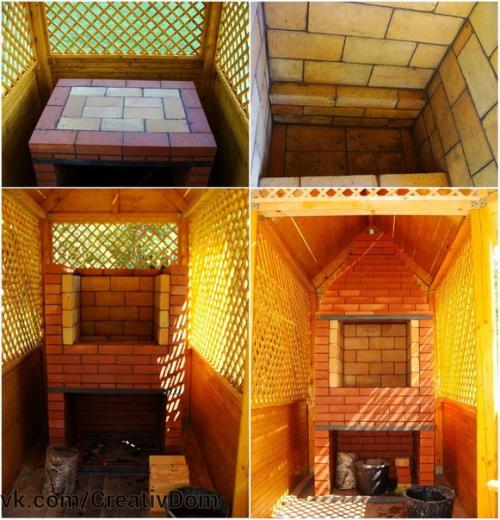

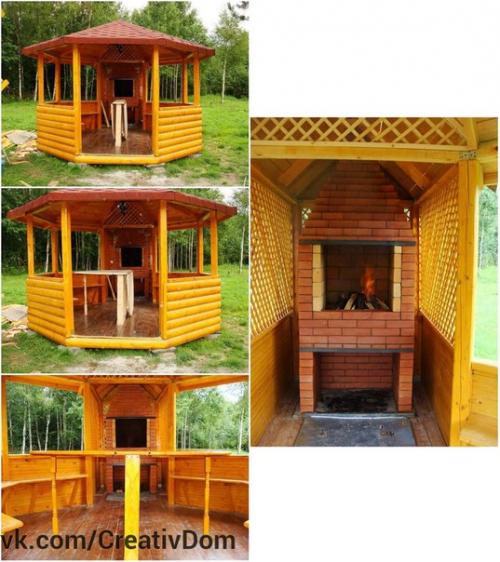

11. 1 кирпичный мангал является изюминкой беседки. Несмотря на его расположение он как всё большое и значительное притягивает к себе. Колорит в пространстве задает. Этот мангал моя первая встреча кирпичом (я не когда до этого момента не положил не одного кирпича. Схема мангала выбрана наиболее простая. Мангал состоит из четырех частей: дровяник, топочное пространство, дымосборник (свод), труба. Для постройки потребовались следующие материалы: красный кирпич строительный полнотелый витебский 360 штук, кирпич песчаного цвета шамотный ШБ 8 90 шт., смесь печная 7 мешков по 25 кг., смесь огнеупорная, 2 мешка по 25 кг., уголок горячекатаный 40*40*4 мм 7 метров, печной зонт из оцинкованной жести. Основные принципы при кладки кирпичного мангала: - раствор для кладки кирпича должен быть такой конститенции чтобы кирпич свободно рукой выравнивался; - чем тоньше шов тем прочнее сооружения (идеальный шов 3 мм); - швы должны быть одинаковой толщины (это задает всю красоту конструкции); - вся кладка должна производиться с использования гидроуровня; - перед кладкой кирпич необходимо ненадолго замачивать в воде; - не спешить. К постройке мангала я с особой трепетностей в душе подошел. Мне потребовалось 10 дней терпения. Последовательность рядов кладки хорошо видно на рис. 12. 1 для покрытия крыши использовалась битумная черепица шинглас серия классик, коллекция кадриль красного цвета, каньково - карнизная битумная черепица, строительный стэплер и гвозди 1, 8*20 мм.

13. 1 для покраски беседки использовали антисептик биотекс стандарт свет сосна. Состав наносил кисточкой в два слоя. Яхтный лак глянцевый турецкого производства один слой. 14. 1 стол складной (для возможного расширения свободного пространства) диаметром 200 см. Основания стола из бруса 100*100 декорированного резными накладками. Роль боковых опор (ножек) выполняют деревянные балясины. В боковые опоры сверху и снизу вкручены металлические шпильки которые вставляются в отверстия в полу и столешницы. Столешница из шпунтованной доски размером 28*121 мм собрана. И скреплена с нижней стороны рейками. Надеюсь мой опыт пригодиться. С уважением Алексей егоров.
