Многие владельцы квартир и частных домов на этапе строительства и во время ремонтов принимают решение обустроить более комфортные условия проживания. Особенно популярно в последнее время устройство теплых полов различных модификаций. С точки зрения безопасности, удобства использования и стоимости, электрический тёплый пол — вне конкуренции.

Единственное, что смущает хозяев жилищ, это довольно большая стоимость работ, основной составляющей которой является оплата труда монтажников. Но в этом случае есть возможность кардинально сэкономить на услугах наёмных работников, выполнив электрический теплый пол своими руками. Вот для этого в продаже есть множество разнообразных комплектов электрических полов различной мощности подходящих для всех типов покрытий и на разные по размеру площади, из которых можно подобрать идеально подходящий к вашему жилищу.

Инструкция по монтажу электрического теплого пола

Рассмотрим вариант самостоятельного монтажа электрического теплого пола в частном доме (аналогично он выполняется и в квартире). Предварительно нужно убедиться, что заложенная в доме проводка справится с нагрузками от нагревательных элементов пола, а также у вас установлены автоматические выключатели соответствующей мощности.

Теплоизоляция

Перед установкой теплого пола нужно уложить теплоизоляцию из вспененного пенополистирола 20-50 мм толщиной, это особенно важно, когда под полом расположено холодное помещение. Теплоизоляцию необходимо укладывать на выровненное основание, можно для надёжности уложить на специальный клей.

Армирование

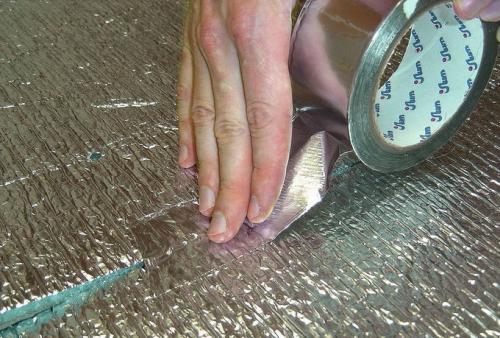

После этого требуется выполнить армированную стяжку из раствора толщиной 10-20 мм. Армировать можно как оцинкованной штукатурной сеткой, так и пластиковой. Поверх стяжки укладывается фольга для отражения инфракрасного излучения от нагревательных элементов.

Заливка пола

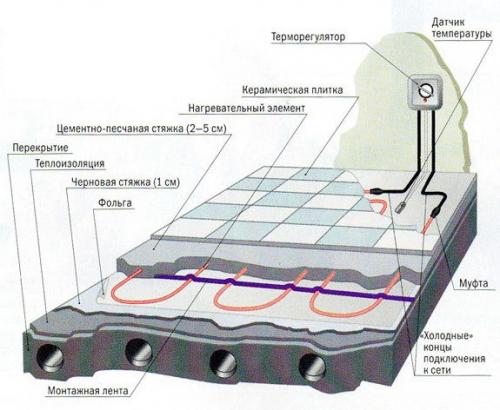

Начиная монтаж электрического теплого пола своими руками, определяются места расположения нагревательного кабеля с учётом расстановки различной мебели, убедившись что провода будут находится на расстоянии до 5 см от края мебели. Прокладывая нагревательный кабель, необходимо крепить его к нижнему основанию при помощи специальной монтажной ленты, после чего заливать цементно-песчаной стяжкой из раствора либо готовой смеси.

Различные возникающие при монтаже технологические тонкости можно увидеть, просматривая видео работ по укладке электрического теплого пола своими руками на нашем сайте, где они выполняются профессиональными мастерами. Одновременно с укладкой кабеля монтируют и датчик системы регулировки температуры в толщине стяжки, а также устанавливают в удобном месте терморегулятор, позволяющий по своему усмотрению регулировать температуру пола.

Нюансы

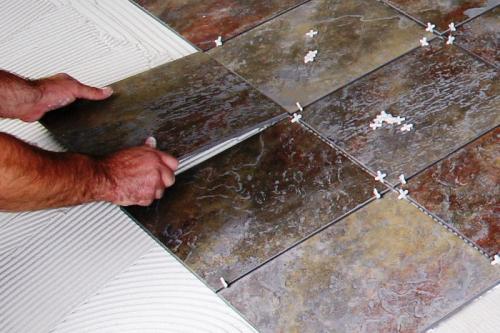

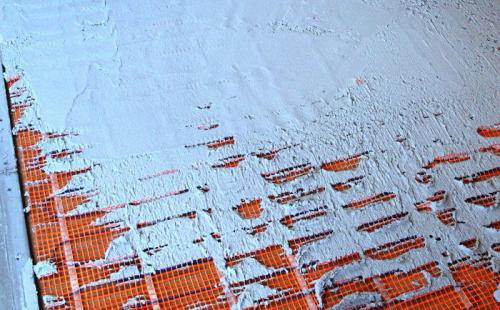

Фото укладки электрического теплого пола своими руками отражены в нашей статье и послужат подспорьем при выполнении работ. Различие укладки теплого электрического пола под плитку и под ламинат в том, что плитку можно монтировать на минимальную стяжку прямо на нагревательные кабеля, в тоже время под ламинат рекомендуется выполнить слой из стяжки между кабелем и покрытием не менее 20 мм, для гарантии отсутствия деформации ламината.

Устроив теплый пол при помощи наших рекомендаций у себя дома, можно смело давать рекомендации своим родственникам и знакомым, как устанавливается электрический теплый пол своими руками без привлечения посторонних. При этом, качество работ будет зависеть только от вашего старания, а наградой станет теплый, комфортный пол, система подогрева которого при этом — наиболее естественная и экологически чистая. Удовольствие от полученного результата перевесит все неудобства, связанные с выполнением работ.

Монтаж теплого пола под плитку. Виды электрического теплого пола под плитку

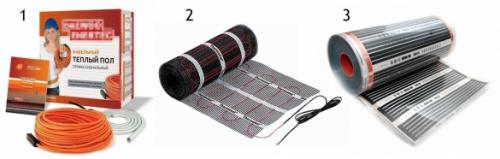

Разновидности электрического теплого пола под плитку

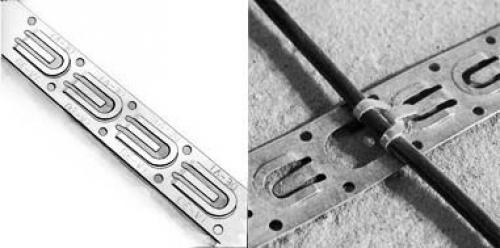

• кабельный – нагревательный резистивный кабель для теплого пола в катушке (бухте). Крепится путем зажима на специальной планке. Можно купить готовый комплект, содержащий минимальный либо полный набор комплектующий. В некоторые комплекты входит даже инструмент. Цена комплекта зависит от его мощности, длины кабеля и комплектации. Сэкономить можно за счет самостоятельного подбора элементов и выполнения монтажа своими руками. Выбирая нужно учесть, что греющий кабель для пола может быть одно- и двухжильным. Второй вариант предпочтителен, поскольку более надежен, первый – более дешевый;

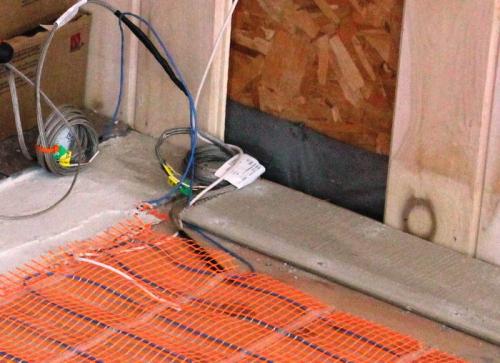

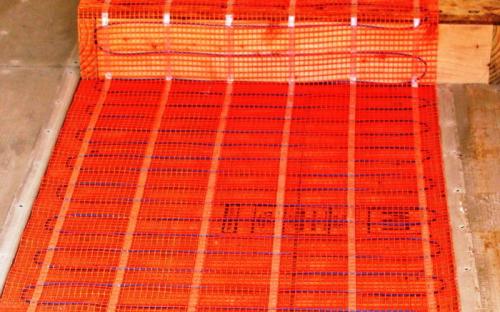

• нагревательные маты (кабельные). Мастера советуют выбрать этот вариант, если планируется самостоятельный монтаж. Стоимость матов на треть дороже, но по простоте расчета и укладки он существенно превосходит предыдущий вариант;

• пленочный (инфракрасный) теплый пол. Самый дорогой вариант, но самый надежный в плане безопасности. В первую очередь за счет отсутствия электромагнитных волн.

Проанализировав отзывы пользователей и рекомендации мастеров можно отметить, что кабельный пол в матах является наиболее предпочтительным вариантом для устройства системы электрический теплый пол. В то время как кабельные полы под плитку менее распространены. В основном это связано с необходимостью заливки стяжки, которая:

• увеличивает нагрузку на плиту перекрытия (что нежелательно в многоэтажных домах);

• уменьшает высоту потолка;

• заливка стяжки сопровождается мокрыми работами, что не всегда приемлемо для пользователей;

• длительный период высыхания (застывание бетонного раствора).

Кроме того, расчет длины греющего кабеля сложнее чем нагревательных матов.

Монтаж тёплых полов. Как рассчитать теплые полы

Предварительно рассчитанный теплый пол, и его технология монтажа позволяют заранее определить наиболее оптимальную схему укладки труб и рассчитать количество необходимых материалов. С этой целью составляется подробная схема, на которой отмечено точное расположение всех элементов.

При этом, следует учитывать следующие правила и технические условия:

• Места установки мебели, сантехники и других тяжелых предметов определяются заранее, после чего составляется схема монтажа. Укладка труб на этих участках не допускается.
• Контур, состоящий из труб диаметром 16 мм, должен иметь длину не более 100 м, а при диаметре 20 мм – не более 120 м. В противном случае давление в системе будет недостаточным. Следовательно, площадь одного контура в среднем составляет до 15 м².
• Несколько отдельных контуров, устанавливаемых в одном месте, не должны существенно отличаться по длине. Как правило, они используются в помещениях с большими площадями.

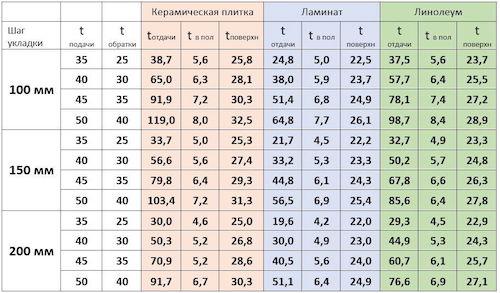

• Расстояние между трубами соблюдается в пределах 15 см. такой интервал предполагает качественную теплоизоляцию. При частых морозах в зимнее время, когда температура воздуха опускается ниже минус 20 градусов, шаг укладки уменьшается до 10 см. Расстояние между трубами в этом случае можно уменьшить только возле наружных стен. В северных районах потребуется дополнительная установка обычных батарей.
• При расчетах следует учитывать, что расход труб с шагом установки 15 см составит около 7 м на 1 м²помещения, а с шагом 10 см – 10 метров на 1 квадрат.

Правильный монтаж теплого пола. Варианты монтажа электрического теплого пола

Процесс укладки теплого пола рознится в зависимости от выбранного способа монтажа. Если укладку планируется делать в стяжку, то подойдет либо нагревательный кабель, либо нагревательный мат. Если укладку планируется выполнить напод ковролин, плитку или ламинат, то можно использовать инфракрасную пленку или, опять же, нагревательный мат.

Принципиальное устройство системы электрический теплый пол при различных устройствах пола и напольного покрытия приведено в таблице ниже.

	Электрический теплый пол под кафельную плитку на бетонном основании.  1 — Напольное покрытие, кафельная плитка; 2 — Плиточный клей или мастика для монтажа кафельной плитки; 3 — Самовыравнивающаяся смесь для пола; 4 — Нагревательный кабель или нагревательный мат; 5 — Грунтовочный слой или стяжка; 6 — Бетонное основание пола.
	Электрический теплый пол под деревянное напольное покрытие, ламинат, ковролин.  1 — Деревянный пол, ламинат или ковролин; 2 — Подложка под ламинат; 3 — Самовыравнивающаяся смесь для пола; 4 — Нагревательный кабель или нагревательный мат; 5 — Грунтовочный слой или стяжка; 6 — Бетонное основание пола.
	Электрический теплый пол в деревянных полах на лагах.  1 — Деревянное напольное покрытие; 2 — Лаги деревянного пола; 3 — Нагревательный кабель или нагревательный мат; 4 — Тонкая монтажная сетка; 5 — Изоляция; 6 — Пароизоляция; 7 — Бетонное или деревянное основание.
	Электрический теплый пол паркет или ламинат с использованием системы DEVIcell Dry.  1 — Деревянный пол, ламинат или паркет; 2 — Шумопоглащающая подложка; 3 — Нагревательный кабель; 4 — Панели системы DEVIcell Dry; 5 — Пароизоляция; 6 — Бетонное основание пола.
	Электрический теплый пол по существующим деревянным полам.  1 — Линолеум, виниловое или ковровое напольное покрытие; 2 — Щит, распределяющий нагрузку (минимальная толщина 5 мм); 3 — Шумопоглащающая подложка; 4 — Нагревательный кабель; 5 — Панели системы DEVIcell Dry; 6 — Пароизоляция; 7 — Существующая конструкция деревянного пола.
	Электрический теплый пол для организации подогрева бетонного пола толщиной более 3 см.  1 — Напольное покрытие; 2 — Шумопоглащающая подложка, плиточный клей, пароизоляция, в зависимости от типа напольного покрытия; 3 — Бетон или цементная стяжка; 4 — Нагревательный кабель; 5 — Бетонная плита или монтажная сетка.

Как установить тёплые полы. Электрический теплый пол – преимущества и недостатки

Плюсы:

• возможность использовать как в качестве основного, так и в качестве дополнительного источника обогрева жилья;

• равномерное нагревание всей площади помещения;

• неограниченность мест установки. Доступность для монтажа, как в жилых комнатах, так и в офисах;

• сочетаемость с большинством напольных покрытий (ламинированная доска, керамическая плитка, линолеум);

• возможность регулировки температурного режима – как по всей квартире, так и отдельно по каждой комнате. Время включения/выключение системы также задается по усмотрению пользователей;

• отсутствие необходимости установки дополнительного оборудования (как, например, в случае с водяным теплым полом );

• сравнительно простая технология монтажа;

• эстетичность. Система монтируется под чистовым полом, это исключает любые ограничения при проектировании доступного пространства;

• длительный срок эксплуатации.

Минусы:

• значительная стоимость использования системы. Такой тип отопления сложно назвать экономным;

• опасность поражения электрическим током. Что выдвигает особые требования к расчету и укладке нагревательного элемента во всех помещениях, и в частности в санузле;

• наличие электромагнитного поля, создаваемого нагревательным элементом (кабелем);

• исключается использование натурального деревянного напольного покрытия (невозможна укладка под паркет, половую доску), т.к. под воздействием перепадов температур древесина будет рассыхаться, как следствие, появляются трещины и скрипы пола;

• уменьшение высоты помещения за счет обустройства чернового пола с системой обогрева;

• дополнительные требования к мощности существующей электропроводки.

Профессионалы и пользователи, установившие самостоятельно электрический теплый пол, отмечают, что соблюдение требований к укладке и грамотное проектирование позволяют нивелировать большинство из перечисленных минусов.

Что влияет на расход электроэнергии при кабельном обогреве полов

Факторы, влияющие на энергопотребление системы «электрический теплый пол»

• климатическая зона, в которой построен дом (частный или многоквартирный);

• объем помещения (площадь);

• тип пола (вид напольного покрытия);

• уровень теплоизоляции помещения (степень утомлённости);

• состояние теплого контура (окна, двери) и уровень теплопотерь через них;

• назначение помещения (жилая комната, промышленный объект);

• цель и период эксплуатации. Используется ли электрический пол в качестве основной или дополнительной системы отопления. Постоянно или периодически;

• степень восприятия тепла проживающими в помещении людьми.

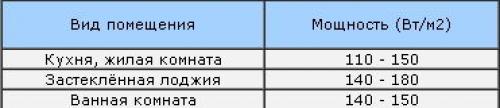

Согласно отзывам тех, кто уже эксплуатирует электрический теплый пол – при использовании системы в качестве основного источника тепла – её мощность составляет 170-200 Вт/м.кв., в качестве дополнительного – 100-150 Вт/м.кв.
