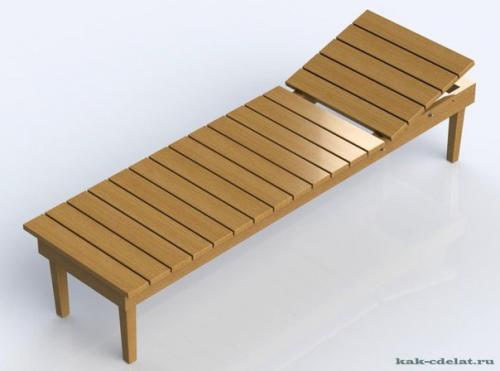

Мы рассмотрим конструкцию, которая отличается простотой в изготовлении, надежностью в эксплуатации и удобством в использовании.

20.05.2017 в 20:55

Изделие состоит:
1. продольная доска.
2. ножка.
3. поперечная доска.
4. поворотная доска.
5. шпилька для гладких отверстий М 10 х 60 гост 22042-75.
6. резьбовая штанга М 10 х 510 DIN 975.
7. верхняя планка.
Спецификация размеров используемого материала (длина, ширина, толщина:
* продольная доска 2000 х 100 х 25 (мм) - 2 (шт. ).
* ножка 400 х 50 х 50 (мм) - 4 (шт. ).
* поперечная доска 450 х 100 х 25 (мм) - 2 (шт. ).

* поворотная доска 575 х 100 х 25 (мм) - 2 (шт. ).
* верхняя планка 600 х 100 х 25 (мм) - 18 (шт. ).
Описание конструкции.
Деревянный лежак состоит из двух сборочных единиц:

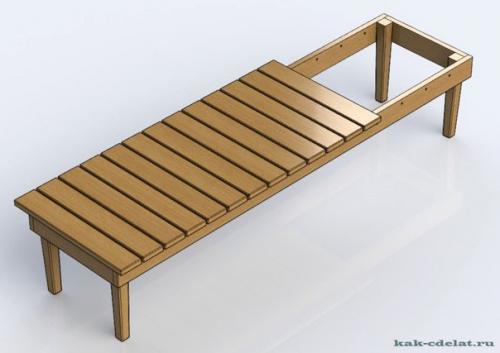

* неподвижная часть (жесткий каркас на четырех ножках).
* подвижная часть (поворачивается вокруг оси и имеет четыре фиксированных положения).

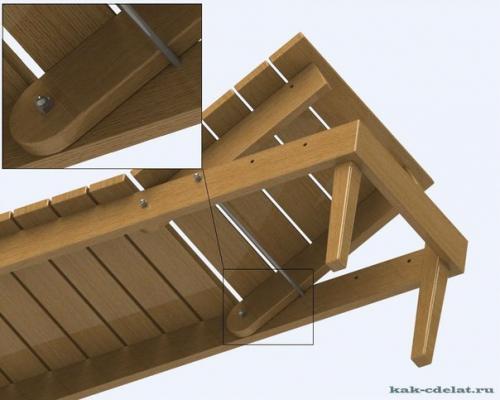

Фиксация четырех положений (углов) обеспечивается резьбовой штангой в соответствующих отверстиях продольных досок.

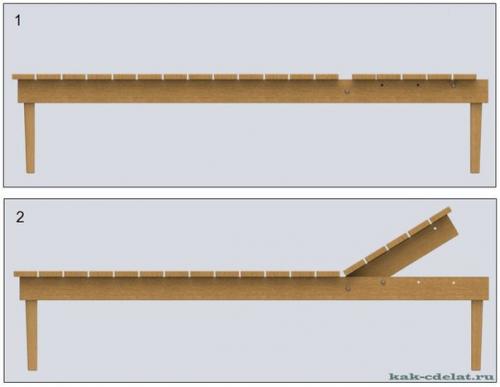

На рисунке показаны крайние положения подвижной части лежака.

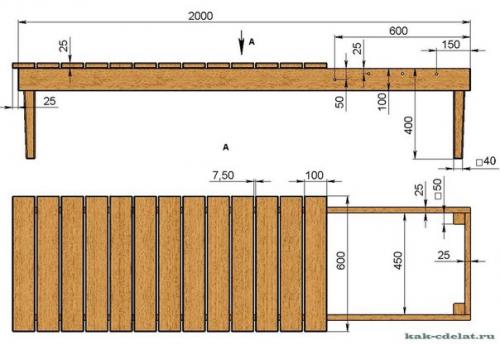

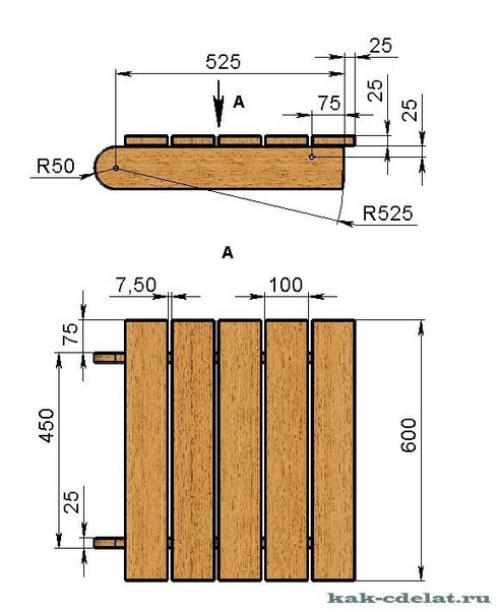

Как сделать деревянный лежак своими руками, чертежи которого изображены на рисунках.
Порядок выполнения работ:

1. изготовьте детали, желательно из сухой древесины, по спецификации.
2. разметьте центра отверстий под крепеж.

Детали крепим:
* евровинтом (конфирмат) - ножки с поперечными и продольными досками.
* шурупами по дереву - верхнюю планку с продольными и поворотными досками.
* колпачковыми гайками гост 11860-85 - шпильки и резьбовую штангу.

3. просверлите отверстия в деталях, при этом строго следите, чтобы центра отверстий у соединяемых деталей находились на одной осевой линии перпендикулярно граням.
4. скруглите наждачной бумагой острые грани деталей.
5. соедините евровинтами ножки (2) с продольными (1) и поперечными (3) досками.
6. прикрепите шурупами по дереву верхние планки (7) к собранному каркасу неподвижной части.
7. прикрепите шурупами по дереву верхние планки (7) к поворотным доскам (4.
8. соедините подвижную и неподвижную части изделия шпильками (5) и резьбовой штангой (6.
9. шпильки и штанги зафиксируйте с обеих сторон колпачковыми гайками. 10. обработайте изделие антисептиком и нанесите защитное декоративное покрытие. 11. евровинты закройте декоративными пластиковыми заглушками.
