Постройки на участке: дачный туалет своими руками.

27.10.2017 в 15:55

Классический деревянный туалет - это наиболее простой вариант уборной из дерева, он выглядит как мини - домик, расположенный где-нибудь в глубине двора или сада. Изготавливается из досок и брусков, которые крепятся между собой с помощью шурупов, и устанавливается на выгребную яму, обложенную кирпичом.
Подготовка материала и требуемый инструмент.

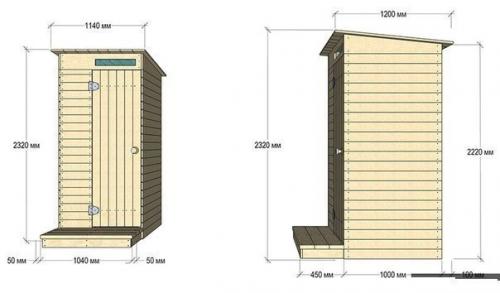

Размеры.

Габариты туалета по снованию вместе со ступенью 1550 х 1140 мм.
По крыше 1140 х 1200 мм.
По корпусу 1000 х 1040 мм.

Дверное полотно 600 х 1950 мм.
Окошко 500 х 80 мм.
Необходимый материал.


Для изготовления данного туалета желательно использовать пиломатериал хвойных пород, эта древесина, несмотря на её дешевизну, благодаря содержанию в ней смолы, устойчива к гниению.
Для крепления деталей и фурнитуры понадобятся шурупы 4 х 35-45 мм, 5 х 70-80 мм.
Понадобятся петли и ручки для двери, а для установки стекла в окошко подойдут деревянные рейки сечением 10-15 мм.
Инструмент.


Для сверления отверстий и закручивания шурупов необходим шуруповёрт с битой, соответствующей головке шурупа и сверла по дереву диаметром 5 и 3 мм.
Для обработки дерева - лобзик, стамеска, ножовка или торцовочная пила.
Для разметки спилов и отверстий - рулетка и столярный угольник.
Нарезка деталей и сборка.


Детали нужно пилить так, чтобы все стороны строго соответствовали углу 90 градусов, если это условие будет соблюдаться, то конструкция получится прочной, а собрать её будет намного легче и быстрее.
Основание.

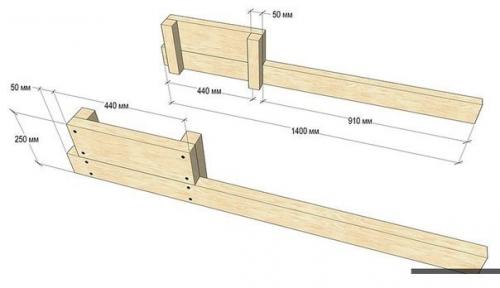

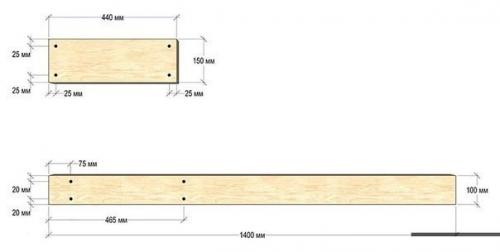

Нарезаются горизонтальные бруски для основания:
1400 х 100 х 50 мм = 2 шт.
440 х 150 х 50 мм = 2 шт.
По разметке сверлятся отверстия диаметром 5 мм.
Затем нужно нарезать вертикальные бруски, они служат для скрепления горизонтальных деталей:
250 х 50 х 50 мм = 4 шт.
Крайние каркасы основания собираются и скрепляются шурупами 5 х 95 мм к вертикальным брускам по ранее просверленным отверстиям.

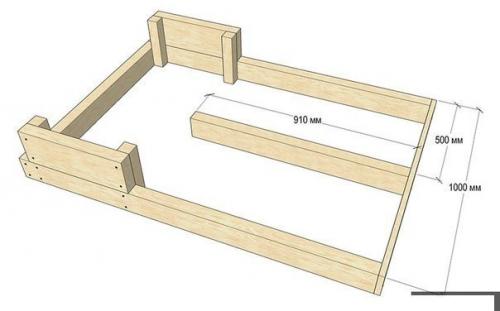

Мы изготавливаем брусок 910 х 100 х 50 мм, это будет средняя балка для прикручивания к ней в последующем этапе ступеней.
Следующие детали передний и задний поперечные бруски:
Передний 20 х 100 х 1000 мм.
Задний 50 х 100 х 900 мм.
Выставляем крайние основания по разметке как на рисунке ниже, среднюю балку ставим ровно посередине и скрепляем все указанные детали с помощью шурупов 5 х 95 мм.

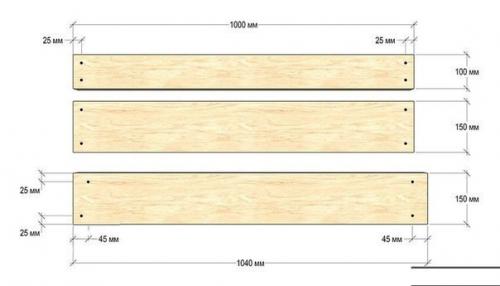

Затем изготавливаем детали для пола и ступеней основания:
1040 х 40 х 150 мм = 3 шт.
1000 х 40 х 150 мм = 7 шт.
1000 х 40 х 100 мм = 1 шт.
Размечаем и сверлим в них отверстия диаметром 5 мм.

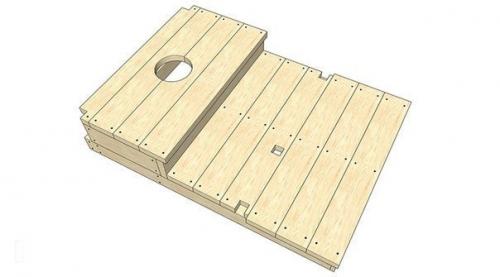

Укладываем детали по разметке, как на рисунке ниже, и крепим шурупами по просверленным отверстиям.
Выпиливаем гнёзда для крепления стоек каркаса и для отхожего места.
Из доски толщиной 50 мм изготавливаем дополнительные рёбра жёсткости и прикручиваем их шурупами к низу ступени:
150 х 50 х 490 мм = 2 шт.
Каркас.

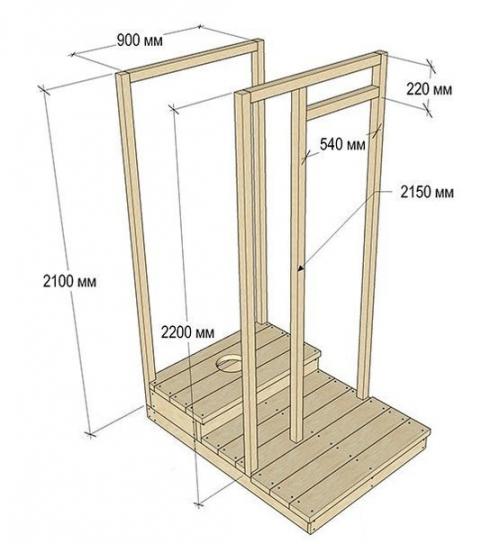

Готовим бруски для обрешётки каркаса:
50 х 50 х 2200 мм = 2 шт.
50 х 50 х 2100 мм = 2 шт.
50 х 50 х 2150 мм = 1 шт.
50 х 50 х 900 мм = 2 шт.
50 х 50 х 540 мм = 1 шт.
Бруски по 2200 мм вставляем в выпиленные гнёзда посередине нижнего каркаса, брусок 2150 мм располагаем в гнездо, выпиленное между ними, в последующем он послужит и обрешёткой и коробкой для двери, детали по 2100 мм прикрепляем к задней части каркаса.
Бруски 900 мм служат для скрепления верхней части каркаса, а деталь 540 мм - для верхней части коробки будущей двери и окна.
Все детали скрепляются шурупами 5 х 95 мм.
Обшивка стен.


Для обшивки каркаса используется доска 20 х 110 мм со шпунтом и гребнем (вагонка.
После нарезки в деталях по разметке сверлятся отверстия диаметром 3 мм, иначе доски в местах вкручивания шурупов потрескаются, что приведёт к недостаточной прочности всей конструкции и потере внешнего вида.
20 х 100 х 1000 мм = 34 шт.
20 х 100 х 390 мм = 20 шт.
Доски обшивки корпуса, по предварительно просверленным отверстиям, крепятся к брускам корпуса шурупами 3, 5 х 40-50 мм, шурупы лучше использовать желтые (оцинкованные), поскольку они мало подвержены коррозии и во влажной среде не оставляют тёмных потёков на древесине.

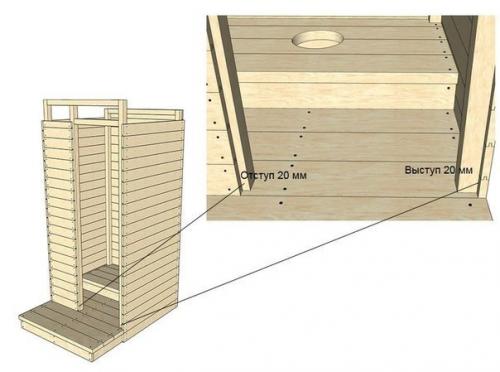

На передней и задней стенах каркаса доски обшивки ставятся вровень с брусками, а на боковых стенах с отступами по 20 миллиметров, с обеих сторон.
Передние детали обшивки крепятся к брускам - стойкам, в узлах примыкания досок к крайней правой и средней стойкам каркаса делаются отступы по 20 мм, образовывая фальц, эти бруски - стойки одновременно выполняют функцию и каркаса и коробки для полотна двери.
Верхние завершающие детали стен можно изготовить как из составных досок по 100 мм, так и из одной доски шириной 200 мм.
Боковые 20 х 200 х 100 х 1000 мм = 2 шт.
Передняя деталь 20 х 200 х 1000 мм, в ней нужно вырезать проём 500 х 80 мм для будущего окна.
При правильной сборке в готовом корпусе будут встроенная дверная коробка и окно с фальцем.


Крыша.


Детали для крыши делаются из шпунтованных досок толщиной 20 мм:
20 х 1200 х 150 мм = 6 шт.
20 х 1200 х 120 мм = 2 шт.
Свесы досок крыши относительно корпуса с передней и задней сторон выступают по 100 мм, с боков по 50 мм.
Доски крепятся к каркасу шурупами 3, 5 х 50-60 мм, верхние и нижние края крыши крепятся к горизонтальным верхним брускам каркаса, крайние боковые доски дополнительно крепятся в бока корпуса.
Стекло размером 540 х 120 мм устанавливается в фальц рамы, клеится на герметик и крепится к окошку деревянными рейками и гвоздями.
Изготовление и установка двери.


Дверь изготавливается из шпунтованных досок толщиной 20 мм, ширина доски с учётом гребня 110 мм, в сборке полезная ширина детали составит 100 мм.
Нарезка деталей для двери.

Доски для полотна 1940 х 110 мм = 6 шт.
Обрешётка 520 х 100 мм = 2 шт. и 1500 х 100 мм = 1 шт.
В деталях полотна по разметке сверлятся отверстия диаметром 3 мм.
Фурнитура для двери.

Для установки двери подойдут накладные петли - навесы, так же понадобятся дверные ручки и внутренний запор.
Сборка двери.

Собирать полотно необходимо на ровном основании, по схеме ниже выставляется обрешетка, поверх кладутся доски полотна с соблюдением отступов.
С верха и низа полотна должны быть отступы по 150 мм, с боков по 25 и 55 мм.
По отверстиям полотно с обрешёткой скрепляются шурупами, поскольку толщина полотна и обрешётки в сумме составляет 40 мм, шурупы не должна быть длиннее 35 мм.
Установка двери.

Дверное полотно устанавливается в коробку с зазорами по 5 мм с боков и сверху, снизу между полом и дверью должен быть зазор 15 мм.
Петли - навесы крепятся шурупами к коробке и полотну, крепить петли к полотну нужно обязательно в местах обрешётки.
Выгребная яма.

Расположение выгребной ямы без дна в зависимости от плотности грунта допускается на расстоянии не менее 10 метров от фундаментов построек, при небольшой глубине ямы и редком использовании туалета по назначению эти требования можно снизить.
Размер ямы и материал.

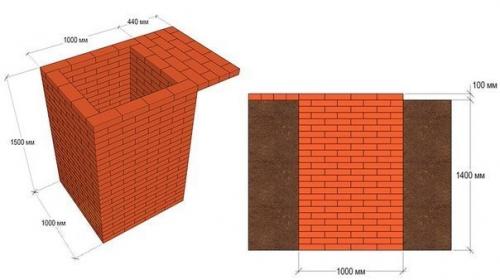

Размер ямы должен быть в ширину 1000 х 1000 мм, в глубину 1500 мм.
Кирпич рекомендуется глиняный (красный), поскольку он наиболее устойчив к влаге, по сравнению с другими видами кирпича.
Кирпичная кладка.

Кирпич кладётся на цементно-песчаный раствор в соотношении цемента к песку 1: 3, по завершении кладки в течение трёх суток периодически поливается водой до полного затвердевания раствора.
Верхний ряд кирпича должен быть выше земли на 100 мм, для того, чтобы в яму не попадала вода от дождя и талого снега.
Последний ряд кладки удлиняется от 1000 до 1440 мм и служит фундаментом для туалета. Установка туалета на выгребную яму перед самой установкой на верхний ряд кирпича можно нанести слой плиточного клея, это придаст конструкции устойчивость и предотвратит сквозняк снизу. Туалет устанавливается на выгребную яму и крепится к ней шурупами по кирпичу или бетону (дюбелями.
