Трудно ли пользоваться мультиметром?

04.06.2017 в 20:56

Каждый мужик обязан уметь пользоваться этим устройством!
Итак, что такое мультиметр?
Мультиметр - это универсальный комбинированный измерительный прибор, который сочетает в себе функции нескольких измерительных приборов, то есть может измерять целый диапазон электрических величин.


Самый малый набор функций мультиметра - это измерение величины напряжения, тока и сопротивления. Однако современные производители на этом не останавливаются, а добавляют в набор функций, такие, как измерение емкости конденсаторов, частоты тока, прозвонка диодов (измерение падения напряжения на p - n переходе), звуковой пробник, измерение температуры, измерение некоторых параметров транзисторов, встроенный низкочастотный генератор и многое другое. При таком наборе функций современного мультиметра действительно встает вопрос как же все-таки им пользоваться?
Кроме того мультиметры цифровые и аналоговые бывают. Не будем углубляться в дебри, скажу только, что внешне отличаются они по приборам для отображения измеряемых величин. В аналоговом мультиметре он стрелочный, в цифровом в виде семисегментного индикатора. Однако мы привыкли понимать под словом мультиметр все-таки цифровой мультиметр. Поэтому в этой статье я расскажу как пользоваться именно цифровым мультиметром.
Для примера возьмем широко распространенные мультиметры серии М - 832 или DT - 830. В этой серии несколько модификации, их маркировка отличается последней цифрой, а также набором функций заложенных в данный прибор.
Рассмотрим внимательно внешнюю панель мультиметра. Здесь мы видим в верхней части семисегментный жидкокристаллический индикатор, на котором и будут отображаться измеряемые нами величины.
Далее, можно сказать по центру прибора, расположен переключатель величин и пределов измерения.

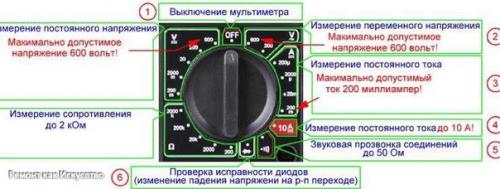

Рассмотрим подробнее все обозначения, которые нанесены по кругу, тем самым разберем режимы работы мультиметра.
1- Выключение мультиметра.
2 - режим измерения значений переменного напряжения, имеет два диапазона измерений 200 и 600 вольт.
В других моделях мультиметров может применяться обозначение ACV - AC Voltage - (анг. Alternating Current Voltage) - переменное напряжение.
3 - режим измерения значений постоянного тока в следующих диапазонах: 200 мка, 2000 мка, 20 мА, 200 мА.
В других моделях мультиметров может применяться обозначение DCA - (анг. Direct Current Amperage) - постоянный ток.
4 - режим измерения больших значений постоянного тока до 10 ампер.
5 - звуковая прозвонка проводов, звуковой сигнал включается при сопротивлении прозванимаего участка менее 50 ом.
6 - проверка исправности диодов, показывает падение напряжения на p - n переходе диода.
7 - режим измерения значений сопротивления, имеет пять диапазонов: 200 ом, 2000 ом, 20 ком, 200 ком, 2000 ком.
8 - режим измерения значений постоянного напряжения, имеет пять диапазонов 200 мв, 2000 мв, 20 в, 200 в и 600 в.
В других моделях мультиметров может применяться обозначение DCV - DC Voltage - (анг. Direct Current Voltage) - постоянное напряжение.
В нижнем правом углу лицевой панели мультиметра имеется три гнезда, для подключения входящих в комплект шнуров со щупами.
Тут все просто:
- Нижнее гнездо для общего (минусового) провода во всех режимах и на всех диапазонах;.
- Среднее гнездо для плюсового провода во всех режимах и на всех диапазонах кроме режима измерения тока до 10 а;.
- Верхнее гнездо для плюсового провода в режиме измерения тока до 10 а.
Будьте внимательны, при измерении тока больше 200 мА плюсовой провод подключать , внимание, только в верхнее гнездо!
Мультиметр питается от 9-вольтовой батарейки типа "Крона" или согласно типоразмеру - 6f22.
Внутри, под задней крышкой мультиметра имеется предохранитель, обычно на 250 мА, который защищает прибор в режиме измерения тока на пределах до 200 мА.
Итак, настало время узнать, как пользоваться мультиметром. Будем учиться измерять электрические величины на примере все того же мультиметра М - 831. Еще раз напомню, что с помощью данного мультиметра можно измерить постоянное и переменное напряжение до 600 вольт, значения только постоянного тока до 10 ампер и значения электрического (активного) сопротивления до 2 мегаом.
Напомню, что для измерения напряжения на элементе (участке) электрической цепи прибор включается параллельно этому элементу (или участку цепи.
Для измерения тока в цепи прибор включается в разрыв измеряемой цепи (то есть последовательно с элементами цепи.
Теперь давайте я подробно, пошагово расскажу, как измерить постоянное напряжение нашим мультиметром.
Первое, что необходимо сделать, это выбрать род измеряемого напряжения и предел измерения. Для измерения постоянного напряжение мультиметр имеет целый диапазон значений постоянного напряжения, которые устанавливаются с помощью переключателя пределов.
Для установки предела измерения сначала определим приблизительно, какое значение напряжения мы хотим измерить. Тут надо действовать по обстановки, если измеряете, напряжение элементов питания (батареек, аккумуляторов), то ищите надписи на элементах, если измеряете, напряжение в различных электрических схемах, то думаю раз уж туда "Полезли", значит, вы и так знаете, как пользоваться мултиметром!

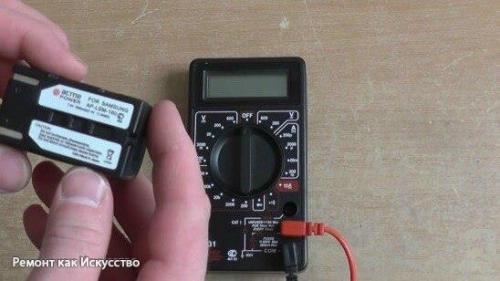

Допустим нам необходимо измерить постоянное напряжение на аккумуляторе от какого-то электронного устройства (я возьму аккумулятор видеокамеры.
1. изучаем внимательно надписи на аккумуляторе, видим, что напряжение акб равно 7, 4 вольта.
2. устанавливаем предел измерения больше этого напряжения, но желательно близкий к этому значению, тогда измерения будут точнее.
Для нашего примера предел измерения 20 вольт.
Все же при измерении напряжения, например в схемах, советую ставить предел больше напряжению питания схемы, дабы не привести прибор к выходу из строя.
3. подключаем мультиметр к клеммам аккумулятора (или параллельно тому участку, где вы проводите измерение напряжения.
- Щуп черного цвета один конец к гнезду COM мультиметра, другой к минусу измеряемого источника напряжения;.
- Щуп красного цвета к гнезду V? mA и к плюсу измеряемого источника напряжения.
4. снимаем значение постоянного напряжения с ЖК- индикатора.
Примечание: если вам не известно примерная величина измеряемого значения напряжения, то измерение необходимо начинать с установки самого большого предела, то есть для М - 831 - 600 вольт, и последовательно приближаться к пределу наиболее близкому к измеряемому значению напряжения.
Измерение переменного напряжения производится по такому же принципу, что и измерение постоянного напряжения.
Переключите прибор в режим измерения переменного напряжения, выбрав соответствующий предел измерения переменного напряжения.
Далее подключите щупы к источнику переменного напряжения и снимите показания с индикатора.
Для измерения сопротивления с помощью мультиметра, последний необходимо переключить в один из пяти пределов измерения сопротивления.
Причем правила выбора предела измерения следующие:
1. если вам заранее известно значение измеряемого сопротивления (например, в случае проверки резистора на предмет "Исправен" или "неисправен"), то предел измерения выбирается больше значения измеряемого сопротивления, но как можно ближе к нему. Только в этом случае вы сведете к минимуму погрешность измерения сопротивления.
2. если вам заранее не изсестно значение измеряемого сопротивления, то необходимо установить максимальный предел измерения (для М - 831 это 2000 ком) и изменяя пределы последовательно приближаться к измеряемому значению сопротивления.
Примечание: если на экране мультиметра отображается "1", то значение измеряемого сопротивления больше установленного предела измерения, в этом случае необходимо переключить предел в сторону его увеличения. Для измерения сопротивления просто подключите щупы прибора к элементу, сопротивление которого вы хотите измерить и снимите показания с индикатора прибора.
