Строительная индустрия не стоит на месте, и производители выпускают все больше и больше различных видов устройств, для улучшения жилищных условий в квартире. Это относится и к системам теплый пол. На данный момент выделяют три вида таких устройств. Все они имеют свои плюсы и минусы, поэтому пользуются одинаковым спросом.

На сегодняшний день существует несколько вариантов теплых полов

Варианты теплых полов:

1. Водный теплый пол – это самый экономичный вариант дополнительного обогрева. Такую конструкцию можно провести под абсолютно любым напольным покрытием, ведь она не имеет свойства перегреваться. Самым главным минусом водного теплого пола является сложность его установки. Чтобы правильно сделать такое отопление в своей квартире, вам понадобится разрешение соседей и коммунальных служб, поэтому чаще всего эту систему используют в частных домах.
2. Электрический обогрев под пол можно устанавливать и на кухне и в ванной. Однако не стоит помещать такое устройство под деревянное покрытие. Такие полы могут стать основным подогревом. Они представляют собой кабель, который может быть расположен на сетчатой основе. Чтобы установить такую конструкцию, ее нужно будет нужно будет залить стяжкой.
3. Инфракрасный пленочный теплый пол наиболее дешевый вариант в плане покупки материалов и установки. Однако его обслуживание будет стоить вам достаточно дорого. К неоспоримым плюсам такого устройства относится простота монтажа, установить его самому будет под силу абсолютно любому желающему. Также считается, что инфракрасное излучение не так плохо влияет на человека, как электроволны.

Электрический теплый пол своими руками. Монтаж тепловых матов

Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.

Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.

Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.

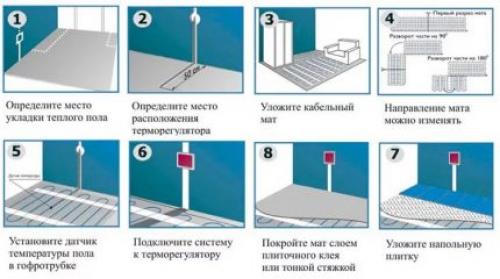

На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму

В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.

Водяной теплый пол технология. Расчет водяного пола и распределения труб

Расчет протяженности и шага монтажа труб необходим отдельно для каждого помещения. Выполняют их либо самостоятельно при помощи специальных компьютерных программ, либо обращаются в проектную организацию. При проведении вычислений следует учитывать множество данных и параметров. По этой причине самостоятельно такую работу выполнить правильно сложно, а допущение ошибок чревато печальными последствиями: пол может обогреваться неравномерно; образуются места потери тепла и т.д. При проведении подсчетов потребуются такие параметры:

• размеры помещения;
• мощность водонагревательного котла;
• информация о материалах, из которых возведены стены, перекрытия и межкомнатные перегородки;
• вид теплоизолятора для утепления основания под теплый пол;
• тип покрытия на пол;
• диаметр труб для устройства водяного теплого пола .

Исходя из этой информации, определяют длину трубы для подачи теплоносителя, шаг ее установки, оптимальный маршрут монтажа, учитывая требуемую мощность (подробнее: ""). При этом не забывают, что в процессе передвижения по системе вода остывает. Распределяя трубы в каждом контуре, придерживаются нескольких правил:

• технология монтажа водяных теплых полов предусматривает, что укладку надо начинать от более холодных (внешних) стен;

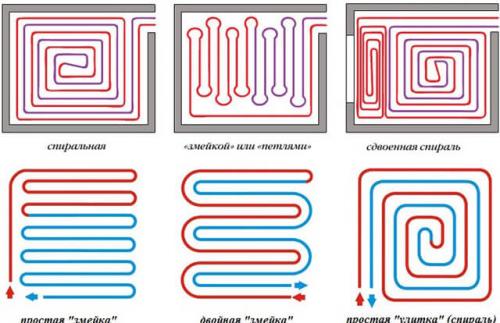

• чтобы постепенно уменьшить нагрев пола от внешних стен к внутренним, трубы монтируют «змейкой»;
• если помещение имеет только внутренние стены, используют способ укладки по спирали в направлении от края в центр комнаты. Трубу помещают, соблюдая двойной шаг укладки водяного теплого пола между витками.

Размер шага обычно составляет 10-30 сантиметров, а в местах, где возможны повышенные теплопотери, его сокращают до 15 сантиметров. Кроме длины труб и варианта их распределения, для них просчитывают гидравлическое сопротивление, которое повышается по мере увеличения длины и после каждого поворота труб. В подсоединенных к коллектору контурах сопротивление должно иметь одинаковое значение (прочитайте: ""). Чтобы решить данную проблему специалисты рекомендуют большие контуры с трубой, длина которой превышает 100 метров, делить на несколько небольших.

Приобретая необходимые элементы для монтажа системы, нужно для каждого из контуров брать по одной трубе требуемой длины. Запрещено применение стыков и муфт на укладываемых в стяжку трубах.

Чтобы обогреть веранду, лоджию или мансарду потребуется отдельный от прилегающей комнаты контур. В противном случае все тепло будет расходоваться на их отопление, а помещение останется холодным.

Водяной теплый пол своими руками в частном доме. Утепление и аккумулирующий слой

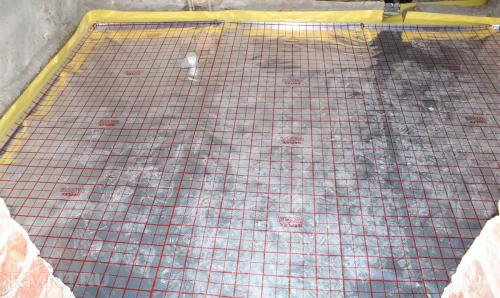

Пирог водяного тёплого пола таков : пенополимерный утеплитель, нагревательные трубки и теплоаккумулирующая стяжка в порядке снизу вверх. Толщина и используемые материалы основных слоёв должны выбираться в соответствии с рабочими параметрами системы.

Утеплитель выбирается с учётом планируемой температуры нагрева, а если точнее — разницы температур между тёплым и черновым полом. В основном используют ЭППС или ППУ плиты со стыковочными кромками. Этот материал практически несжимаем при распределённой нагрузке, при этом показатели сопротивления теплопередаче одни из самых высоких. Ориентировочная толщина полимерного утеплителя — 35 мм для разности температур в 30 ºС и далее по 3 мм на каждые 5 ºС.

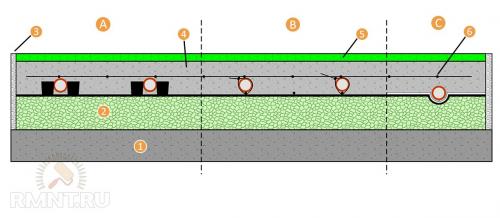

Способы устройства тёплого пола в частном доме. Предложено три варианта крепления и распределения труб: А — Использование специальных монтажных матов для тёплого пола. В — Монтаж по армирующей сетке с шагом 10&nbs;см с помощью пластиковых стяжек. С — Укладка труб в подготовленные желоба в утеплителе с использованием светоотражающих экранов. Конструктивное исполнение тёплого пола: 1 — бетонное основание чернового пола; 2 — утеплитель; 3 — демпферная лента; 4 — бетонная стяжка; 5 — напольное покрытие; 6 — армирующая сетка.

Помимо защиты трубок от повреждения стяжка регулирует инерционность системы подогрева и сглаживает разность температур между участками пола непосредственно над трубками и между ними. Если котёл работает в циклическом режиме, нагретый бетон будет отдавать тепло, даже если поступления горячей воды временно нет. При случайном перегреве теплоёмкая стяжка обеспечит отвод температуры, исключая повреждение труб. Средняя толщина стяжки — это 1/10–1/15 часть расстояния между соседними трубками. Увеличив толщину, можно избавиться от эффекта тепловой зебры при редкой прокладке трубок. Естественно, расход материалов, а также инерционность и время выхода системы на режим при этом возрастут.

При устройстве тёплых полов по грунту необходимо отсыпать 15–20 см несжимаемый слой из ПГС. Щебень в целях дополнительной теплоизоляции можно заменить керамзитом. По утеплённым каркасным полам тёплый пол можно укладывать сразу поверх гидроизолятора, которым черновой пол укрывается во избежание выхода из стяжки цементного молока. В лучшем случае под трубками устраивается слой тепловой отсечки из ППУ или ЭППС в 20–25 мм. Даже такого тонкого слоя достаточно, чтобы устранить мостики холода, представленные несущей конструкцией пола, а также распределить нагрузку от стяжки.
