Основные достоинства косвенных систем подогрева следующие:

• Экономия электроэнергии. Используется источник тепла, который все равно будет работать независимо от потребления горячей воды из бойлера, поэтому энергия на нагрев фактически обходится бесплатно.
• Большая мощность. В электрических нагревателях используются сравнительно слабые элементы, которые доводят температуру воды до нужного уровня за длительное время. Косвенные бойлеры, благодаря большой площади теплообмена, позволяют выйти на нужный режим менее, чем за час.
• Унифицированность монтажа. Оба контура – нагревательный и водяной – могут устанавливаться одинаковыми материалами. Нет необходимости в подведении электричества. А его отсутствие также сказывается на безопасности – нет риска поражения током.

Имеются и значительные недостатки:

• Зависимость от режима работы нагревающих систем. Если косвенный бойлер подключен к централизованным магистралям, то с окончанием отопительного сезона прекращается и его функционирование.
• Для локальных сетей тоже невозможно получение горячей воды без запуска отопления.
• На первоначальном этапе, когда конструкция заполнена холодной водой, интенсивный отбор тепла может привести к снижению температуры в отопительном контуре. Но повышенная производительность теплообменников сглаживает этот недостаток, поскольку такое неудобство продолжается недолго.
• Повышенная стоимость по сравнению с однотипными бойлерами электрического нагрева. Например, цена на бойлер косвенного нагрева объемом 200 литров у известной фирмы «Горение» составляет 23-26 тыс. руб. В то же время купить накопительный нагреватель с электрическими элементами той же фирмы можно за 17-20 тыс. руб.

Чтобы устранить невозможность использования подобных систем при отключенном отоплении, выпускаются комбинированные варианты, в которых, кроме косвенных теплообменников, устанавливаются и электрические нагревательные элементы.

Есть модели с возможностью встроить их в бак после покупки, но можно выбрать изделия с уже включенными в конструкцию одним или двумя ТЭНами. Приобретение такого бойлера позволяет пользоваться электронагревом вне рамок отопительного сезона, а с его началом – перейти на косвенную схему работы.

Рейтинг бойлеров косвенного нагрева по качеству и надежности. Рейтинг бойлеров косвенного нагрева от 50 литров

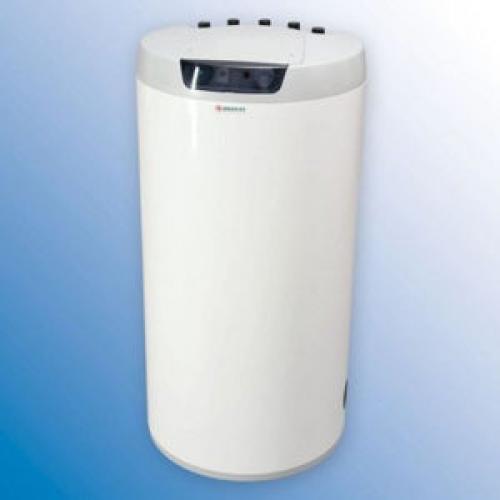

DRAZICE

Бойлер косвенного нагрева drazice okc 160 ntr входит в новейшую серию эмалированных водонагревателей косвенного нагрева. Напольный с боковым фланцем. Оснащен мощным теплообменником для нагрева горячего водоснабжения с помощью внешних источников или комбинированных источников.
Также установлен эмалированный резервуар. Объем резервуара 155 литров. Оборудован регулятором температуры ГВС с питанием 230в/50 Гц. Максимальная температура теплоносителя в контуре нагрева 110ºС. Температура ГВС: минимальная 5ºC, максимальная 80ºC.Также в данной модели предусмотрен предохранительный клапан и выход для циркуляции. Вес 77 кг.
При подключении двух теплообменников можно получить источник для нагрева ГВС суммарной мощностью до 57 кВт.
Оснащен дополнительными характеристиками. Такими как, рециркуляция, предохранительный термостат, защита от замерзания, защита от легионелл, сервисный люк.
Страна производитель Чехия.

Положительные стороны бойлера:
— несколько источников для получения энергии;
— полиуретановая теплоизоляция без фреона толщиной до 65 мм
— защитный магниевый анод
— фланцевый разъем для установки электрического нагревательного элемента серии R;

Минусы бойлера:
— Тэн покрывается большим слоем накипи.

Оценка модели: 4,5 из 5.

Бойлер DRAZICE OKC 125 NTR/HV косвенного нагрева. Цилиндрический, напольный. Объём: 115 л. Площадь теплообменника: 1,45 м². Регулятор температуры: механический. Вес 69 кг. Мощность 2.2.кВт. тип ТЭНа – мокрый. Оснащен мощным теплообменником для нагрева горячего водоснабжения с помощью внешних источников или комбинированных источников.

Также установлен эмалированный резервуар без содержания никеля, что в вместе с защитным магниевым анодом обеспечивает долговечность водонагревателя. Оснащен полиуретановой теплоизоляцией без фреона толщиной 42 мм.

Время нагревания воды составляет 14 минут. Выбор температуры от 5 до 80 градусов. Оснащен функциями защиты перегрева воды и защитой водонагревателя против замерзания. Максимальная температура теплоносителя составляет 110 градусов
Данная модель оснащена сигнальными лампами сигнализирующих о нагревании водонагревателя или не нагревании. (зеленая и красная лампочка), термометры, регулятор температуры горячей воды.

Имеет дополнительные характеристики. Такие как, рециркуляция, предохранительный термостат, защита от замерзания, защита от легионелл, сервисный люк.
Страна производитель Чехия.

Положительные стороны бойлера:
— быстрый нагрев воды (14 минут);
— большой процент толщины термоизоляции примерно 42 мм, что позволяет дольше сохранить температура;
— несколько источников для получения энергии;
— защитный магниевый анод;
— бак выполнен из одного материала (сталь), что способствует защите от коррозии и возникновения гальванического эффекта.

Минусы бойлера:
— большой размер.

Оценка модели: 4,5 из 5.

Совет: перед, тем как выбирать бойлер, вы обязательно должны просчитать расход воды на одного человека и уже отталкиваясь от этого, уже определяйтесь с его объемом.

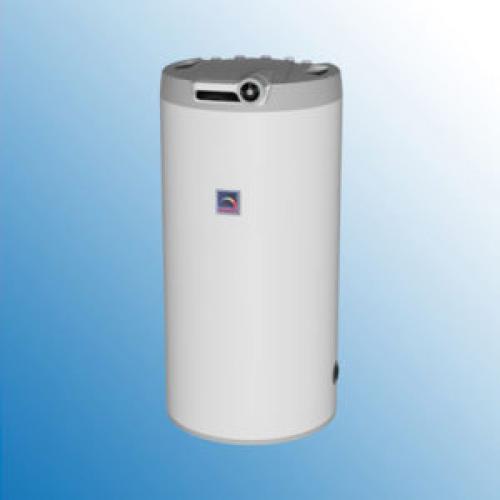

Водонагреватель Drazice OKC 100 NTR/HV применяется для приготовления ГВС (нагрев воды от теплоносителя системы отопления/гелиосистемы). Основной функцией есть подогрев ГТВ горячей водой круглый год из газоотопительного котла. Присутствует возможность комбинирования подачи воды из газового котла и альтернативного источника. Либо использование обоих источников одновременно.

Относится к косвенным водонагревателям. Вертикальный, круглой формы. Устанавливается на пол. Оснащен полиуретановой теплоизоляцией без фреона толщиной 42 мм, что дает хорошую теплоотдачу.

Как и все модели Drazice серии NTR данная модель оснащена сигнальными лампами сигнализирующих нагревании водонагревателя. (зеленая и красная лампочка), термометры, регулятор температуры горячей воды.

Есть рециркуляция, предохранительный термостат, защита от замерзания, защита от легионелл,  сервисный люк.

Выбор температуры от 5 до 76 градусов. Максимальная температура теплоносителя составляет 110 градусов. Нагрев воды занимает менее15 минут.

Страна производитель Чехия.

Положительные стороны бойлера:

— высокая эффективность – способность очень быстро производить нагрев воды;
— изоляция из полиуретана – отсутствие фреона и хорошо сохраняет тепло;
—  защита от коррозии — бак выполнен из одного материала (сталь);
— долговечность;
— наличие нескольких систем защиты

Минусы бойлера:

— большая цена

Оценка модели: 4,0 из 5.

Схема рециркуляции горячей воды с бойлером косвенного нагрева. Схема отопления с бойлером косвенного нагрева

Схема подключения накопительного водонагревателя косвенного нагрева с напольным котлом через гидрострелку выглядит следующим образом:

Для напольных котлов требуется подключение дополнительной автоматики для корректной работы.

Схема упрощается если бойлер косвенного нагрева подключить к котлу Протерм, Вайлант и др.

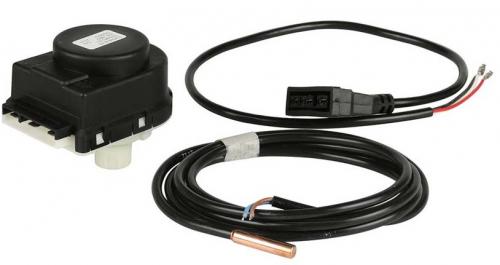

Данный производитель позаботился о своих пользователях как нельзя лучше и продает дополнительный трехходовой клапан (Fugas). Который подключается к встроенной автоматике и позволяет без коллекторов, гидрострелок и пр. сделать полноценную систему ГВС с использованием накопительного водонагревателя косвенного нагрева. При этом все работает очень надежно и четко.

Именно это решение заслуживает большего внимания потому что не требует каких-то особых познаний в программировании, гидродинамике и всём прочем.

Схема подключения бойлера косвенного нагрева к котлам Phroterm (газовым, электрическим) будет выглядеть следующим образом.

Это схема взята из руководства пользования данных котлов. Единственное что не указано на схеме это расширительный бак для бойлера.

В месте где расположена группа безопасности необходимо врезать расширительный бак. Объем расширительного бака должен быть 0,1*объем бойлера т.е. 10% от его литража. К тому же предохранительный клапан необходимо установить не для системы отопления (он рассчитан на давление 3 бара), а для системы водоснабжения с рабочим давлением 8 бар. В продаже есть полноценные группы безопасности для бойлеров косвенного нагрева с уже установленными манометром, предохранительным клапаном и воздухоотводчиком. Их удобно крепить на стене. К ней же ставится расширительный бак.

Еще один нюанс в использовании накопительного косвенного водонагревателя. Его необходимо периодически разогревать до температуры выше 60 гр. по Цельсию. Это предотвратит образования в нем бактерий. Самой опасной считается легионелла. Она очень активно размножается именно в теплой воде. При небольшой концентрации она безопасна для человеческого организма, но при высокой…

Автоматика котла позволяет проводить такую профилактику, однако при неправильном монтаже вы можете плодить эту дрянь у себя в бойлере постоянно. Имейте это ввиду.

Это касается и двухконтурных котлов хотя в меньшей степени. При долгом отсутствии движения воды следует сливать в начале застоявшуюся в канализацию.

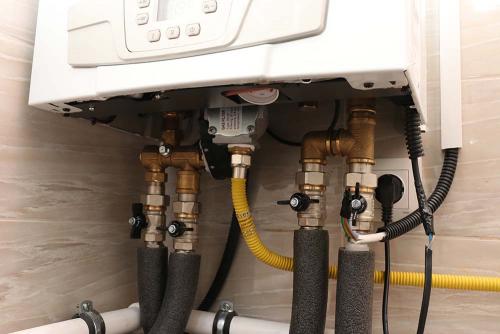

Подключение бойлера косвенного нагрева к одноконтурному котлу. Подключение к настенному одноконтурному котлу

Обычно, настенные газовые котлы укомплектованы встроенным циркуляционным насосом и клапаном, отвечающим за переключение между отоплением и контуром нагрева бойлера. В таком случае нет необходимости в дополнительной установке циркуляционного насоса или трехходового клапана. Достаточно подключить 2 трубы – подачу и обратку, докупить температурный датчик для бойлера и пользоваться полноценной системой.

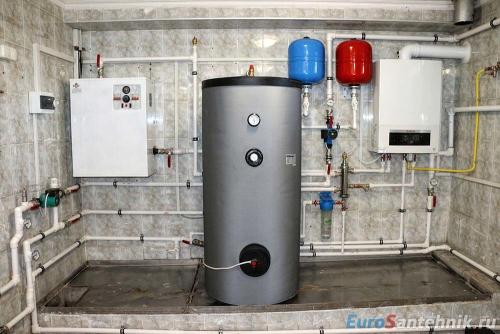

Пример подключения бойлера косвенного нагрева к котлу Buderus Logamax U072. Все подключение находится ближе к стене за бойлером.

К верхней части теплообменника от котла подается теплоноситель, проходящий через змеевик и возвращающийся по трубе в котел. Такой принцип подключения котла к бойлеру косвенного нагрева используется для того, чтобы при поступлении воды в бак. Сперва она начинала подогреваться относительно холодным участком теплообменника, а затем более горячим.

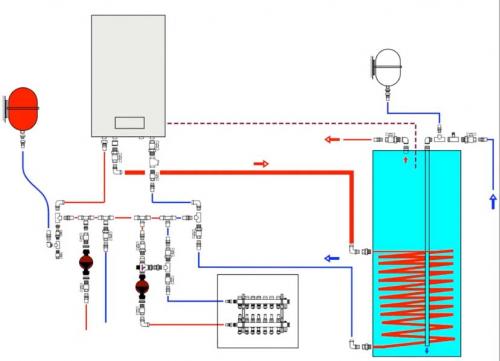

Схема обвязки бойлера косвенного нагрева с настенным одноконтурным котлом

Между двумя системами на подаче и на обратке, должна стоять запорная арматура. Шаровые краны устанавливаются возле котла или на входе и выходе, непосредственно на водонагревателя. Бойлер подключается через быстроразъемное соединение. Такое соединение предусмотрено для легкого обслуживания или замены бойлера при необходимости.

Если шаровый кран монтируется возле бойлера на подаче и обратке, то разъемные соединения устанавливаются между краном и водонагревателем. Настенные одноконтурные котлы подключаются к бойлеру косвенного нагрева по разным схемам – если есть только один выход, допустим подача, то обратка может быть общая с системой отопления. Бывает 2 выхода, и на подачу, и на обратку. У некоторых электроотлов и газовых котлов не бывает выхода для обвязки бойлера косвенного нагрева. В таком случае необходимо приобрести комплект для подключения бойлера. Но, в комплекте должны быть включены клапан и сервомотор,  которые следует использовать для подключения к автоматике котла.

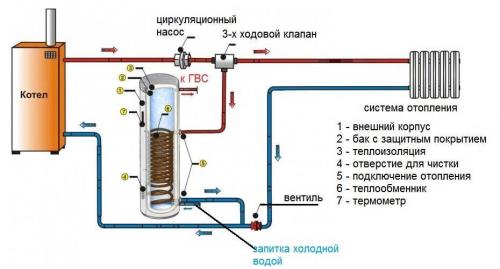

Водонагреватель косвенного нагрева. Принцип действия прибора

Ключевое отличие бойлера косвенного нагрев от других видов накопительных водонагревателей — отсутствие собственного нагревательного элемента. Визуально это тот же резервуар, но внутри вместо ТЭНа или газовой горелки стоит теплообменник, подключенный к внешнему источнику тепла — контуру котла, системе центрального отопления или солнечному коллектору.

Теплоноситель, циркулирующий по трубопроводу, постоянно подогревает воду в баке до заданной температуры, не затрачивая при этом дополнительных энергоресурсов. При условии, что резервуары косвенного бойлера обычно на 300-400 литров, владелец дома значительно сэкономит на оплате газа или электроэнергии.

Плюсы и минусы оборудования

Помимо энергонезависимости приборы имеют и другие достоинства:

• В бойлерах косвенного нагрева не нужно долго ждать, когда протечет холодная вода или нагреется израсходованный объем (как в газовых или электрических моделях). Благодаря конструктивным особенностям прибора жидкость здесь прогревается равномерно по всему резервуару, а если в доме реализована система обратной циркуляции ГВС, горячая вода потечет из крана буквально сразу после его открытия.
• Оборудование обеспечивает все точки водоразбора потоком с одинаковым напором и температурой, в том числе и в период пиковой нагрузки. Это позволяет использовать горячую воду из бойлера сразу нескольким потребителям, не причиняя дискомфорта другим пользователям.
• Конструкция прибора позволяет подключать оборудование к альтернативным источникам энергии — гелиосистеме, термодинамическим панелям или тепловому насосу, которые будут обеспечивать передачу тепла воде при невозможности косвенного нагрева.

Минус такой конструкции — нагрев жидкости происходит только при поступлении тепла извне. Прибор не может работать, когда отопление отсутствует, и бойлер косвенного нагрева становится не нужным. Многие производители компенсируют этот недостаток, предлагая усовершенствованное оборудование с встроенными ТЭНами. В период, когда нет отопления или невозможно использовать альтернативный источник энергии, вода нагревается с помощью электрического нагревателя, как в типовых электроводонагревателях.

Бойлер для нагрева воды. Виды водонагревателей

Какой водонагреватель лучше? Все водонагреватели делятся на четыре основных типа.

Накопительные бойлеры . Бывают как газовые, так и электрические. Самый популярный тип бойлеров – именно электрические. Представляют собой герметичные емкости с баком объемом не менее 10 литров. Прибор нагревает поступившую из водопровода холодную воду и затем поддерживает заданную температуру. По мере расхода воды в водонагреватель автоматически доливается новая.

Принцип работы электрического водонагревателя

Преимущества:

• Обеспечивает водой всю квартиру или дом – ванную, кухню и т.д., нет привязки к какой-либо одной водозаборной точке.
• Экономичность. В то время как проточные водонагреватели (о них чуть ниже) тратят от 3,5 кВт и вплоть до 27 кВт (!), у накопительных бойлеров даже в случае 300-литровых моделей расход не превышает 3 кВт. А в основной массе колеблется в районе 1,5-2,5 кВт.
• Высокая энергоэффективность. При качественной теплоизоляции в накопительных бойлерах потеря температуры составляет всего лишь до 0,5 градуса в час.
• В прошлом к минусам таких бойлеров относили довольно крупные размеры. К настоящему моменту на рынке присутствует разнообразие видов корпусов («бочки», плоские, slim-версии) и вариантов монтажа (горизонтальный, вертикальный). Это позволяет в зависимости от места установки подобрать бойлер так, что он не будет «съедать» много места и мешать потребителю.

Накопительный водонагреватель с баком плоского типа от французской компании Atlantic

Недостатки:

• В зависимости от объема израсходованной воды требуется время на нагрев жидкости в баке до нужной температуры. Но ожидание обычно составляет не более 10-20 минут в зависимости от мощности ТЭНа (трубчатого электронагревателя) и емкости бака бойлера.
• Не то чтобы это недостаток, скажем так – неизбежная особенность. Накопительный водонагреватель требует ответственного отношения потребителя к регулярному обслуживанию. В зависимости от типа ТЭНа это нужно делать раз в один или два года. В противном случае могут наступить последствия: от выхода из строя ТЭНа до протечки и необходимости замены бака.

Проточные водонагреватели . Работают как на газу, так и на электричестве. В отличие от накопительных, проточные водонагреватели обеспечивают практически мгновенный нагрев проходящей через прибор воды. Основное преимущество заключается в очень быстром получении горячей воды, без необходимости предварительного ожидания нагрева. Главный минус таких бойлеров – высокий расход электроэнергии и привязка только к одной водозаборной точке.

Принцип работы проточного водонагревателя

Преимущества:

• Низкая цена. В то время как накопительные бойлеры стоят от 5-6 тысяч рублей, стоимость проточных водонагревателей стартует всего лишь от 2 тысяч рублей.
• Миниатюрные размеры, простой монтаж.
• Пользователь получает горячую воду практически сразу же после поворота ручки крана.

Проточный водонагреватель Zanussi

Недостатки:

• Ограниченность применения, работа только на один смеситель. Обеспечить горячей водой весь дом – не получится.
• Из-за колоссального энергопотребления для принятия душа проточный водонагреватель не подойдет. Разве что для утреннего умывания и мойки посуды.
• Если быть совсем точным, проточный бойлер предназначен скорее для получения теплой, а не горячей воды. В зависимости от напора из крана и мощности водонагревателя в среднем на выходе получаем нагретую до 25-30 °С жидкость. Тогда как горячая вода, к примеру, для душа – это диапазон 36-40 °С. Либо выбираем мощный проточный аппарат эдак на 6 кВт за 10 тысяч рублей. Но готовимся к космическим счетам за электроэнергию.
• В силу высокой мощности проточные модели не могут получать питание от обычной розетки. Требуется прямая подводка с отдельной линией к электрощитку.

Проточный водонагреватель Thermex мощностью 15 кВт. С таким и душ можно принять. Если не пугает предстоящий счет за электричество!

Водонагреватели комбинированные и косвенного нагрева . Такие устройства наиболее востребованы в частных домах. Суть бойлеров косвенного нагрева заключается в том, что непосредственно устройство не тратит энергию на подогрев воды. Аппарат подключен к отопительному котлу, от которого горячая вода поступает в водонагреватель и проходит через змеевик. Так и происходит нагрев жидкости в баке устройства.

Принцип работы бойлера косвенного нагрева

Бойлер косвенного нагрева

Комбинированные модели – более продвинутые за счет того, что содержат ТЭН. Поэтому нагрев воды возможен и собственными силами, для чего нужно лишь включить бойлер в розетку или подключить газ.

Принцип работы комбинированного бойлера отличается от косвенного тем, что может прогревать воду в баке не только нагретой жидкостью из отопительного котла, но и посредством собственного ТЭНа

В данном материале я подробно рассмотрю самый популярный в России вид водонагревателей – электрические накопительные бойлеры.
