Стабилизатор напряжения для газового котла. Сервоприводные или электромеханические

Принцип работы стабилизаторов напряжения для котлов отопления сервоприводного типа заключается в передвижении токосъемника вдоль обмоток трансформатора с помощью электропривода. Движением управляет автоматика.

Нежелательно устанавливать электромеханические стабилизаторы напряжения вблизи котлов с открытой газовой камерой, потому что искра внутри прибора может привести к взрыву при утечке газа

Регулирование напряжения стабилизатором достигается за счет изменения числа витков вторичной обмотки автотрансформатора, которые участвуют в электропередаче. Этот принцип позволяет устройству увеличивать или уменьшать выходное напряжение сети, в зависимости от его входного значения.

Преимущества сервоприводных СН:

Устойчивость к перегрузкам.
Точность и плавность настройки выходных значений напряжения составляет 3-5%.
Длительный срок эксплуатации при регулярном сервисном обслуживании.

Минусы электромеханических приборов:

Чувствительность к отрицательным температурам, при которых работа устройства нарушается.
При активном использовании токосъемная щетка требует замены каждые 3-4 года.
Низкая скорость изменения напряжения – 10-40 В/сек.
Шумность сервопривода.
Возникновение искр при движении токосъемника, что исключает установку СН в помещениях с высокой вероятностью утечки газа.

Стоимость сервоприводных устройств в 3 раза дороже релейных и в 2 раза дешевле тиристорных. Не рекомендуется включение таких СН в одну ветку с холодильником, потому что постоянные перепады напряжения при включении компрессора быстро приведут к стиранию токосъемной щетки.

Стабилизатор напряжения для дома. Шаг №1 - Какие типы стабилизаторов подходят для дома

Сейчас на рынке существует много видов стабилизаторов напряжения. Это и электронные и электромеханические и гибридные и тиристорные. Но говорить, что одни лучше, а другие хуже будет не правильно. У каждого из них своя сфера применения. Это все-равно что сказать будто грузовой Камаз хуже городского Мерседеса бизнес-класса. У первого своя сфера применения, а у второго своя и нельзя заменить один другим. Камаз не подойдет для доставки бизнесмена на встречу, а на Мерседесе не привезешь 10 тонн груза. А вот наоборот - Камаз легко перевезет 10 тонн песка, а Мерседес с комфортом доставит бизнесмена на встречу.

Так и со стабилизаторами напряжения. Например, релейные стабилизаторы могут спокойно работать и при минусовой температуре (до -30°С), но нужна ли эта способность, если они будут стоять внутри отапливаемого дома? Нет.

А вот для дачных участков способность релейников работать при температуре ниже нуля очень даже пригодится.

Поэтому, для частного дома в стабилизаторах больше ценятся такие качества как плавная регулировка (чтобы лампочки не моргали) и на сколько точное напряжение на выходе .

Стабилизатор напряжения для дома как выбрать

Плавная регулировка напряжения - это главная особенностьстабилизаторов напряжения. Внутри у них находится медная обмотка, по которой при помощи сервопривода ездит щётка. При изменении напряжения в электросети сервопривод перемещает щётку по обмотке тем самым плавно выравнивая напряжение. Кроме того, данный способ регулировки позволяет удерживать очень высокую точность напряжения на выходе стабилизатора (220В ± 3%), что также важно при использовании с домашней

Но у классических электромеханических стабилизаторов всегда оставался один очень важный недостаток - это довольно узкий входной диапазон напряжений (до 140В). Это значит, что при падении напряжения в электросети ниже 140 вольт, электромеханический стабилизатор попросту отключался и обесточивал все электроприборы в доме.

Конструкция электромеханического стабилизатора

Для устранения данного недостатка были созданы так называемыестабилизаторы, способные выравнивать напряжение в диапазоне 105В…280В. Название свое они получили благодаря конструктивной особенности. Внутри гибридов, по-сути, находится 2 модуля - электромеханический и релейный. Основной режим работы гибридов - электромеханический (активен при изменении входном напряжении в диапазоне от 140В до 280В), с плавным и высокоточным выравниванием всех колебаний в электросети. А вот при падении напряжения ниже 140 вольт защитное отключение уже не срабатывает, а вместо этого подключается релейный блок, который в состоянии вытянуть просадки до 105В.

Преимущества:

плавная регулировка (лампочки не будут моргать);
очень точные - удерживают 220В (± 3%);
выравнивают напряжение со 105В.

К недостаткам можно отнести:

могут работать только при температуре выше 0°С .

Энергия Hybrid-10000(U)	10 кВА	-5…+40°С	105…280В	220В ± 3%	24 100
Энергия Hybrid-8000(U)	8 кВА	-5…+40°С	105…280В	220В ± 3%	21 900
Энергия Hybrid-5000(U)	5 кВА	-5…+40°С	105…280В	220В ± 3%	16 850

Кроме гибридных аппаратов для дома также ставятстабилизаторы напряжения. Роль силового ключа в них выполняет полупроводниковый элемент, тиристор. Благодаря этому удается еще сильнее расширить диапазон входных напряжений и вытягивать просадки до 60В!

Из-за отсутствия движущихся частей тиристорные стабилизаторы во время работы не создают абсолютно никаких шумов. Это дает возможность использовать их даже внутри городских квартир. Кроме того, тиристорные аппараты считаются самыми долговечными среди стабилизаторов напряжения. Из-за этого производители нередко дают на них расширенную гарантию.

Преимущества:

справляются даже с аномальным падением напряжения до 60В;
абсолютно бесшумные (уровень шума - 0дБ);
регулировка осуществляется плавно;
высокоточные - на выходе получаем 220В ± 5% (и 220 ± 3% у морозостойких модификаций)
высокая скорость срабатывания (20мс);
выполнены в навесном исполнении (не занимают много места и удобно крепятся на стену);
обладают расширенной гарантией на 3 года.

Недостатки

технология производства тиристорных стабилизаторов довольно дорогостоящая, поэтому ценник приборов не позволяет их ставить в каждом доме.

Первое правило:

Для дома нужно ставить стабилизатор напряжения с плавной регулировкой (чтобы лампочки не моргали). Под эти требования подходят: электромеханические (гибридные) или тиристорные стабилизаторы.

Источник бесперебойного питания для газового котла. Как определить мощность ИБП

Поскольку во всех современных системах отопления задействовано от 1 до 10 циркуляционных насосов, «бесперебойник» обязан выдерживать высокие пусковые токи. В момент включения агрегата данный показатель возрастает минимум в 2 раза (на более мощных насосах системы водоснабжения – в 3 раза). Мощность блока питания считаем так:

Выясняем энергопотребление каждой единицы оборудования – котла, отдельно стоящих циркуляционных насосов, вентиляторов либо дымососов ТТ-котла, электроприводов, пеллетных/дизельных горелок.
Суммируем полученные данные, результат умножаем на 2.
Подбираем ИБП, чья мощность равна или больше полученной цифры.

При расчете производительности ИБП надо суммировать энергопотребление всех насосов в котельной

Если подходить скрупулезно, то надо бы удваивать только мощность двигателей насосов и вентиляторов, ведь электроника не создает пусковых токов. Но доля электронных систем в общем энергопотреблении настолько мала, что считать ее отдельно нет смысла.

Справка. Потребляемая мощность газового настенного котла прописана в паспорте агрегата либо на табличке, прикрепленной к корпусу. У большинства насосов параметр указан на торце, рядом с винтом, как показано ниже на фото.

Пример. Газовая котельная установка потребляет 130 Вт, дополнительный перекачивающий агрегат – 82 Вт. Минимальная мощность источника бесперебойного питания составит (130 + 82) х 2 = 424 Вт.

Рейтинг газовых котлов по надежности и качеству 2020 год. Лучшие двухконтурные газовые котлы по цене, качеству и надежности

BAXI ECO-4s 24F 24 кВт

Конвекционный котёл из средней ценовой категории, который можно установить в любомпомещении: спальне или кухне .

Работает как на природном, так и на сжиженном газе. Закрытая камера сгорания позволяет затрачивать на обогрев меньше газа, а теплопроизводительность при этом остаётся высокой.

Первичный теплообменник изготовлен из меди, вторичный — из нержавеющей стали. Есть встроенный циркуляционный насос и расширительный бак.

Дисплей установлен на корпусе, там же: термометр, манометр, индикация включения. Допускается подключение раздельного дымохода (диаметром не более 80 мм) .

В качестве защиты установлены воздухоотводчик, предохранительный клапан и газ-контроль.

Вода очищается при помощи внутреннего фильтра . Весит 30 кг. Срок службы — 10 лет, гарантийный срок — 2 года. Эта модель отлично зарекомендовала себя в 2020 году.

Технические характеристики :

Тепловая мощность: 9.30 — 24 кВт;
Тепловая нагрузка: 10.60 — 25.80 кВт;
Размеры: 400x730x299 мм.

Buderus Logamax U072-12K 12 кВт

Эта модель получила много положительных отзывов покупателей: пользователи отзываются онём как о надежном и удобном настенном агрегате с высоким уровнем безопасности и практически бесшумном .

Перепады электричества и давления никак не влияют на его работоспособность. Мощности хватает для обогрева площади до 350 кв.м.

В комплект включены: насос, расширительный бак, датчик протока, клапан предохранения и устройство регулирования и безопасности.

Размер котла позволяет разместить его даже в маленькой комнате: например, кладовке или санузле .

Индекс «К» означает, что нагревать воду можно без использования дополнительного оборудования.

Дополнительный слой теплоизоляции на стенках агрегата не даст ему перегреться .

Управление интуитивное: LCD-дисплей с индикацией рабочих параметров, 5 кнопок и регуляторы температуры. Вес — 29 кг. Срок гарантии — 24 месяца. Модель актуальна на 2020 год.

Технические характеристики :

Тепловая мощность: 5.40 — 12 кВт;
Габариты: 400x700x299 мм;
КПД: 92%.

Плюсы

прост в установке и эксплуатации;
уровень шума:
температуру держит без нареканий;
может работать и на сжиженном газе;
срок службы теплообменника: 15 лет;
функции газ-контроль, автоподжиг и защита от перегрева.

Bosch Gaz 6000 W WBN 6000-18 С 18 кВт

Данная модель разработана специально для российских условий, а это означает, что котелустойчив к перепадам давления (9-17 мбар) и напряжения в сети (165-240 В), и полностью защищен от замерзания .

Легко и быстро обогреет площадь в 180 кв.м. Вода нагревается в пластинчатом теплообменнике, причем топлива на его работу затрачивается мало.

Основной теплообменник изготовлен из высококачественной меди без примесей. Есть модулируемый вентилятор и датчик герметизации газовой арматуры.

Циркуляционный насос — встроенный, трехступенчатый .

Электрод контроля пламени — ионизационный.

Теплообменник защищен от перегрева при помощи установленного ограничителя температуры .

Дисплей — LCD, с индикацией рабочих параметров. Срок гарантии — 730 суток. Весит всего 28 кг.

Технические характеристики :

Мощность отопительной системы: 5.40 — 18 кВт;
Тепловая нагрузка: 6 — 20 кВт;
Размеры: 400x700x299 мм.

ИБП для газового котла с внешним аккумулятором, какой выбрать. Содержание:

1. Зачем нужен ИБП для газового котла?
2. Классификация ИБП для газового котла
3. Технические характеристики ИБП, важные для выбора
4. Ограничения по использованию ИБП

Русская зима – морозы порой бывают очень суровые и долгие. Вообще в нашей стране холодное время года длится почти восемь месяцев. Неудивительно, что отопление дома или квартиры люди доверяют газовым котлам — эффективно, экономично и довольно просто.

Газовый котел должен поставлять в дом тепло стабильно. Для этого нужно внимательно следить за тем, чтобы электроэнергия подавалась без перебоев и скачков: ведь она обеспечивает работу всей автоматики котла. Чаще всего человеческий глаз не в состоянии уловить минимальные мигания, скачки и кратковременные перебои в подаче электроэнергии. Для техники же это является огромным ударом: например, котел моментально выдает ошибку, перегорает плата. А в худшем случае (если котел энергозависимый) отключатся датчики контроля. Внезапное отключение электроэнергии не только сокращает срок службы котла, но и оставляет весь дом без тепла, а это чревато замерзанием системы. Всем понятно: ремонт неполадок выльется в круглую сумму.

Как же быть в такой ситуации? Ведь в период холодов нагрузки на электросеть увеличиваются в разы, и проблемы с подачей электричества неизбежны. После каждого отопительного сезона менять котел — это слишком дорогое удовольствие. Выход прост — приобретение источника бесперебойного питания для газовых котлов. Он защитит котел от перебоев в подаче электроэнергии и будет резервным источником питания на время отключений. Теперь разберемся, какие бывают источники бесперебойного питания (ИБП) и какой стоит выбрать для своего котла.

Как защитить технику от скачков напряжения. Как защитить квартиру от превышения напряжения

От скачков напряжения перегорают лампочки, выходит из строя бытовая техника и даже может произойти аварийная ситуация в квартирной электропроводке. Повышенное напряжение наблюдается при перекосе фаз и других проблемах на линии. Давайте разбираться, как можно защитить электрооборудование квартиры от превышения напряжения.

Причины

Итак, по каким причинам происходит превышение напряжения в сети?

1. Перекос фаз.

2. Импульсные перенапряжения или т.н. скачки напряжения.

3. Колебания, вызванные разницей нагрузки в разное время суток или время года.

Стоит отметить что в ГОСТ 29322-2014 сказано: «напряжение питания не должно отличаться от номинального напряжения системы больше чем на ±10%» что для 220В лежит в пределах 198-242В.

Перекос фаз

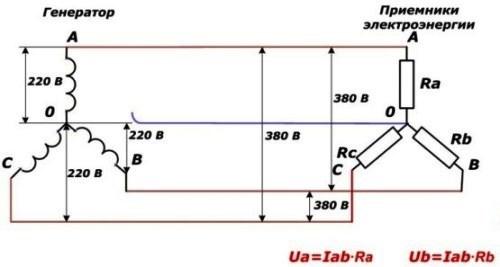

Происходит в результате полного отгорания нулевого проводника на вводе в дом, квартиру или от ТП, или сильного ухудшения его контакта. При этом все однофазные потребители, которыми в большинстве случаев являются квартиры, оказываются соединёнными последовательно на Uлинейное.

Тогда напряжение между ними распределяется по закону Ома, где в качестве сопротивления R выступает приведенное сопротивления подключенной в квартирах нагрузки. Если сказать простым языком, то там, где подключено мало приборов и они маломощные напряжение будет высоким, а где подключены мощные обогреватели – низким.

Кстати, при отгорании нуля на вводе характерно такое явление как «две фазы в розетках».

Импульсные перенапряжения

Часто возникают в результате включения отключения мощных электроприборов или их группы. К этой же причине относятся и сварочные работы, чаще всего такое случается в частном секторе, когда какой-нибудь домашний мастер в очередной раз решает «подварить» ворота или забор.

Также скачки в питающей сети могут возникать из-за плохого контакта на воздушной линии электропередач (ВЛЭП),

Из-за погодных условий, таких как ветер, метель, ливень, гроза также может «прыгать» напряжение. Это происходит из-за их воздействия на ВЛЭП.

Сезонные или суточные колебания

В разное время суток происходят колебания напряжения из-за того, что изменяется нагрузка, например, вечером, когда люди приходят с работы они включают электроплиты, обогреватели и другие электроприборы, ток возрастает и в результате происходят просадки напряжения, а ночью, когда все спят и нагрузка уменьшается – напряжение может наоборот быть повышенным.

Летом также может повышаться напряжение, потому что отключаются электрокотлы и прочая техника. Хотя в городах летом наблюдаются просадки напряжения в связи с тем, что повсеместно начинают работать кондиционеры.

Если сказать простым языком, то колебания напряжения обусловлены тем, что на подстанции есть возможность регулировки напряжения либо с помощью переключения проводов к отводам обмоток, либо с помощью специальных систем. Так для того, чтобы обеспечить какой-то усредненный уровень напряжения под определенной нагрузкой и устанавливается определенное его значение. В результате, когда нагрузка большая – оно может проседать, а когда нагрузка маленькая – наоборот, повышаться.

Последствия

В результате длительных повышенных напряжений на нагревательных приборах выделяется большая мощность, что сокращает срок службы. При значительных превышения могут выходить из строя полупроводниковые и другие электронные компоненты бытовой техники – диоды, транзисторы и конденсаторы входных фильтров.

Последствия импульсных перенапряжений в сущности такие же, но амплитуда импульсов в этом случае может достигать нескольких киловольт.

Вероятны разные развития событий:

Перегорание предохранителей электроприборов;

Выход из строя компонентов схемы;

Срабатывание автоматических выключателей;

В самых негативных случаях возможны и возгорания.

Способы защиты

Чтобы обезопасить квартиру от превышения напряжения используют либо стабилизаторы, которые нормализируют напряжения до нормального уровня, либо отключают питание при критических параметрах сети.

В связи с этим можно выделить два вида приборов:

Регулирующие (стабилизаторы или ручные ЛАТРы);

Коммутирующие (РКН, РН, УЗМ и пр.).

Рассмотрим их особенности по отдельности.

Инверторный стабилизатор напряжения для газового котла. Шаг №1 - Какие типы стабилизаторов подходят для котлов

Какой стабилизатор напряжения выбрать для газового котла?

Теоретически для котла отопления можно использовать любой из бытовых стабилизаторов напряжения подходящей мощности. Года 2-3 назад чаще всего так и приходилось делать. Ставились электромеханические стабилизаторы, которые должны были обеспечить сохранность котлов.

Преимущества:

плавная регулировка при помощи сервопривода;
более точное, на тот момент, напряжение на выходе.

Но у них был большой минус:

медленная скорость выравнивания напряжения.

Из-за этого сильно страдала электроника более новых газовых котлов, которая очень чувствительна к изменениям напряжения и импульсным помехам.

Другим вариантом было поставить вместо электромеханики более быстрые релейные стабилизаторы. Преимущества:

высокая скорость срабатывания на изменения напряжения - менее 10 мс (миллисекунд);
более широкий диапазон входных напряжений (105…265В);
настенное исполнение, что гораздо удобнее.

Для сравнения возьмем электромеханический и релейный стабилизатор самой популярной мощности, на 1000 ВА (вольт-ампер):

magazin energia ru

Разница в скорости срабатывания колоссальная, но обычные бытовые релейники не разрабатывались под эксплуатацию с газовыми котлами, а поэтому имеют ощутимый минус:

низкая точность напряжения на выходе (220 ± 10%).

В результате получали ситуацию, когда на колебания электросети в диапазоне от 198…242В обычные бытовые релейники попросту никак не реагировали.

Если для старых котлов это было не так критично, то для современных моделей популярных производителей (Vaillant, Baxi, Viessmann, Protherm, Ariston, Buderus, Beretta, Ferroli) такое бездействие приводило к замене платы.

Стало ясно, что стабилизаторы бытового назначения не подходят для эксплуатации с современными газовыми котлами. Нужен аппарат, который был бы лишен недостатков двух предыдущих вариантов и должен:

быстро реагировать на изменения в электросети;
иметь маленькую погрешность напряжения на выходе.

Дополнительными требованиями можно назвать:

приятный внешний вид (аппарат будет размещаться возле котла и невзрачная грубая коробка сильно бы испортила интерьер);
настенное исполнение (наличие крепления на стену более удобно и экономит место).

Так на российский рынок была выпущена специализированная линейка стабилизаторов напряжения "Энергия АРС", при разработке которой ориентировались на эти требования.

Энергия АРС-1000 (1 кВA (0.7..1 кВт))

После доработок и первого года производства на сегодня имеем такие окончательные характеристики аппаратов данной серии:

скорость срабатывания - 10 мс (миллисекунд);
точность регулировки - 220 ± 4%;
универсальное крепление - можно как повесить на стенку так и поставить на маленькие ножки;
диапазон входных напряжений - 120…276В;
маленькие размеры (высота: 35.5 см, ширина: 20.5 см, глубина: 10 см) и масса 3 - 5 кг;
защита котла от импульсных помех;
полностью металлический корпус — повышенная безопасность;
защита от неправильного подключения (необходима для фазозависимых котлов);
имеет приятный белый цвет корпуса;
простое подключение котла через вилку и розетку.

Сравнивая с бытовыми стабилизаторами получаем такие цифры:

	Энергия СНВТ-1000/1 Hybrid	Энергия АРС-1000
Мощность:	1 кВA (0.7…1 кВт)	1 кВA (0.7…1 кВт)
Тип:	электро-механический	релейный
Точность регулировки:	220В ± 3%	220В ± 4%
Скорость срабатывания:	500 - 1500 мс	10 мс (миллисекунд)

Как видим, у Энергия АРС напряжение на выходе фиксируется на уровне как у самых точных стабилизаторов на рынке - электромеханических. Скорость же срабатывания несравнимо выше.

Единственное, диапазон входных напряжений по низу не такой широкий, как у Voltron РСН:

В целом, серия получилась вполне достойной, по крайней мере котлы получили современную защиту электроники от скачков напряжения и импульсных помех. Да и погрешность на выходе минимальная, на уровне самых точных аппаратов на сегодняшний день. А значит, не придется каждые полгода менять сгоревшие платы в котлах, как в случае со стабилизаторами общего назначения.

Первое правило:

Для современных газовых котлов лучше подключать специализированные стабилизаторы напряжения. Для более старых моделей подойдет и обычный бытовой стабилизатор.

Видео стабилизатор напряжения для ГАЗОВОГО котла. Solpi. Серия 103
