Первоначально разберемся, что из себя представляет розетка с заземлением. Начнем с выяснения зачем необходимо заземление и как оно работает. Чтобы расширить кругозор наших читателей, скажем, что заземление бывает защитным и рабочим. Выдержка из ПУЭ Глава 1.7. Часть 1. ЗАЗЕМЛЕНИЕ И ЗАЩИТНЫЕ МЕРЫ ЭЛЕКТРОБЕЗОПАСНОСТИ:

1.7.7. Защитным заземлением называется заземление частей электроустановки с целью обеспечения электробезопасности.
1.7.8. Рабочим заземлением называется заземление какой-либо точки токоведущих частей электроустановки, необходимое для обеспечения работы электроустановки.

В статье мы рассматриваем исключительно защитное заземление . Итак, говоря простыми словами, система заземления предназначена для защиты человека от поражения электротоком. Для этого в землю закапывают стальные стержни (заземлители), соединенные стальной полосой. Эта конструкция называется «контур заземления». К этому контуру подключают провод, который выводится на специальную колодку, расположенную в электрическом шкафу. Провод выбирают большого сечения, все соединения делают надежно — с хорошим электрическим контактом. Провод идет напрямую — от контура на шину, без каких-либо дополнительных коммутирующих устройств (не заходит ни на автоматы, ни на УЗО , ни на любые другие устройства). Все остальные приборы и устройства подключаются к шине заземления отдельными проводами. Получается, что заземление — отдельная сеть с очень низким сопротивлением.

Заземляющий провод к розетке подключается напрямую — без автоматов и других устройств

Разберемся, как работает заземление. Оно защищает при прикосновении к корпусу прибора, который оказался под напряжением. Это обычно происходит при повреждении изоляции. Тогда на корпусе появляется потенциал, он через заземляющий провод уходит на контур заземления.  Почему? Потому что правильно подключенная «земля» всегда имеет низкое сопротивление. Поэтому ток уйдет по пути с более низким сопротивлением, и через контур (металлические штыри) рассеется в земле. Так что термин «заземление» имеет к земле непосредственное отношение. Потенциал буквально уходит в землю. А дальше должна сработать защита — УЗО, который обнаружит ток утечки (тот, который ушел в землю) и отключит питание.

Ранее у нас проводка была двухпроводная — фаза и ноль. И именно ноль (нейтраль) работал как защита. Пока приборов было мало, оно как-то работало. Но сегодня, когда электроприборы в любом доме исчисляются десятками, такой защиты недостаточно. Теперь старые сети с защитным нулем заменяют на защитное заземление. Ноль при этом остается «рабочим». Даже не вдаваясь в подробности схем,  можно отличить систему c заземлением: проводка  трехпроводная, стоят розетки с заземляющим контактом.

Как подключить розетку с заземлением к двум проводам. Для чего необходим защитный проводник

Рассмотрим, какие бывают проводники:

• фазный (L);
• нулевой рабочий (N), служащий наравне с фазным для передачи тока нагрузки;
• нулевой защитный (PE), служащий для соединения корпусов подключаемого оборудования с контуром заземления.

Раньше, до ввода новых Правил устройства электроустановок, функции нулевого рабочего и нулевого защитного проводников совмещались в одном – PEN-проводнике, называемым просто «нулевым». На подстанции он соединялся и с контуром заземления, и с выводом нейтрали трансформатора. При необходимости заземлить корпус какого либо электроприбора: бойлера, светильника или распределительного щитка – его соединяли с PEN-проводником. Такое соединение называлось «занулением», а система заземления – TN-C.

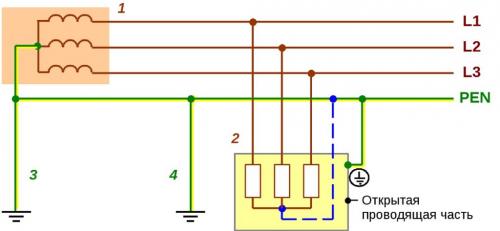

Система TN-C: 1.Вторичная обмотка трансформатора; 2.Электроприемник; 3.Заземление сети; 4.Заземление потребителя

Но при такой схеме есть серьезный недостаток, влияющий на электробезопасность. Если точка подключения к контуру заземления находится далеко от абонента или связь с ней обрывается, на корпусе может появиться опасный для жизни потенциал. Это связано с неравномерностью распределения нагрузок по фазам трехфазной сети. Наихудший случай произойдет, если PEN будет полностью оборван. При этом к потребителям, подключенным к фазе с минимальной нагрузкой, придет наибольшее напряжение, а при отсутствии нагрузки – 380 В, а напряжение между зануленными корпусами и землей составит 220 В. Прикосновение к ним будет опасно для жизни.
Представьте себе, что по каким-то причинам ноль оборвется, когда Вы чистите зубы в ванной, а рядом находится стиральная машина с зануленным корпусом. Водопроводная вода является проводником электрического тока, внутри машины она связана с корпусом, а по системе труб – со смесителем. Ваша жизнь окажется в опасности.
Обрывы PEN-проводников происходят, прежде всего, из-за того, что по ним протекает ток нагрузки. Он нагревает контактные соединения, и стоит им немного ослабнуть, как процесс нагрева начинает это соединение разрушать еще больше. В месте контакта появляется оксидная пленка, создающая сопротивление току, который еще больше разогревает соединение и так до полной потери контакта.
Для устранения всех этих недостатков служит система TN-S, в которой вместо провода PEN используются два – нулевой рабочий и нулевой защитный. Рабочий служит только для протекания токов нагрузки, а защитный – для соединения корпусов электрооборудования с контуром заземления.

Как подключить вилку с заземлением. Электрическая вилка и ее самостоятельная замена

Главная » Бытовая техника » Ремонт техники » Электрическая вилка и ее самостоятельная замена

• 1 Замена старой евровилки
• 2 Старая электрическая вилка и ее замена

Электрическая вилка необходима для того чтобы подключить ваше оборудование к электросети. Инструкция по замене электровилки необходима для людей, которые не знают какой штырек к какому проводнику подключить. На сегодняшний день практически вся бытовая техника будет подключаться к электросети с помощью электровилки. На рынке этой продукции вы сможете встретить широкий ассортимент продукции. Некоторые продукты могут иметь заземление.

Если вилка имеет заземление, тогда вместо двух проводников вам необходимо будет подключить три проводника. В этой статье мы расскажем не только как поменять вилку на проводе, но как заменить старую электровилку.

Замена старой евровилки

Замена электрической вилки может потребоваться в том случае, когда у вас сломался один из штырьков. Электрическая вилка имеет простую технологию замены, к которой относится:

• Необходимо срезать старую евровилку и снять внешнюю оболочку со шнура. От конца необходимо срезать около 5 см от шнура.

• Все жилы вам необходимо зачистить на 15 см. Этой длине будет достаточно для того, чтобы провести подключение проводов к электровилке.

• Теперь вам необходимо обрезать все жилы, чтобы оголенных проводов оставалось все 10 см. Этого будет вполне достаточно для того, чтобы поменять вилку своими руками.

• Для улучшения контакта вам необходимо подогнуть плоскогубцами концы проводов.

• Замена сломанной евровилки имеет наиболее важный этап, к которому относится подключение проводов. Как правило, все шнуры имеют три провода. Синий контакт – это ноль, желтый контакт – это заземление и коричневый – это фаза. Для того чтобы правильно поменять вилку своими руками вам необходимо будет подключить заземление к центральному контакту.

• Для того чтобы электрическая вилка не шаталась вам необходимо будет зажать провод с помощью пластиковой перемычки. Она надежно зафиксирует ваш провод.
• Теперь вам необходимо собрать готовый корпус евровилки.

Как видите, устройство электрической вилки достаточно простое. Если у вас не выключается холодильник, тогда вам следует прочесть об этой проблеме. Именно поэтому замену вы легко сможете провести самостоятельно. Просмотреть этот процесс вы можете на

Старая электрическая вилка и ее замена

Старая электрическая вилка имеет более простую конструкцию. Здесь методика замены будет немного отличаться. Вот основные этапы, которые вам необходимо будет выполнить:

• Сначала вам необходимо срезать старый корпус электрической вилки и разобрать его.

• Как и с евровилкой вам необходимо оголить провода. Концы следует зачистить на 15 см провода. Конструкция в обычной вилке может отличаться, именно поэтому зачистить провода необходимо, так как указано на фото ниже.

• Здесь нет заземления, поэтому подключать нужно только два провода. При подключении обязательно обращайте свое внимание на полярность.

• Теперь вы можете приступать к сборке корпуса электрической вилки.

Как видите, старая электрическая вилка имеет простую конструкцию сборки. Посмотреть как это сделать вы сможете на видео ниже. Если у вас шумит стиральная машина, тогда следует прочесть об этой проблеме.

Розетка с заземлением или без. Как проверить розетки

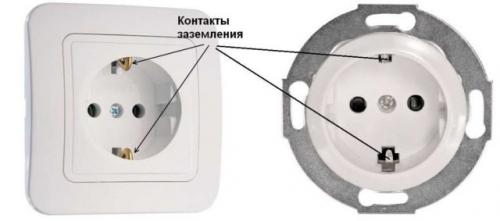

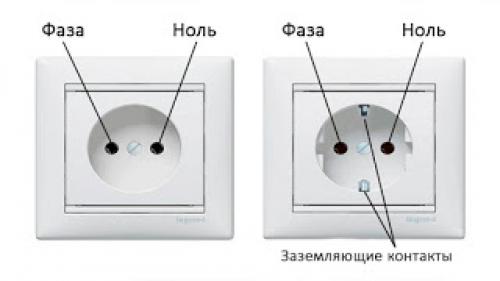

Осмотрите на наличие заземляющих контактов. Обычно они установлены сбоку перпендикулярно к отверстиям для вилки. Устаревшие розетки целесообразно заменить на новые - это не так дорого.

Розетка без заземления допускается только для маломощных устройств. Настольная лампа или подзарядка для телефона идет с плоской штепсельной вилкой без боковых контактов. Но, в ванной и для мощных электроприборов должно быть заземление.

Даже если Вы видите розетку с заземляющими контактами - это не говорит, о том что она безопасная. Ее мог поставить какой-нибудь электрик-халтурщик, если у него не было другой. Это довольно распространенный случай.

Чтобы удостовериться в обратном, придется разобрать и посмотреть, что там внутри. Отключите питание в щитке, и открутите винтик посредине разъема. Далее снимите корпус с рамкой и посмотрите, как соединены контакты.

Розетка подключается тремя проводами: фаза - коричневым или черным, нейтраль - синим, и «земля» желто-зеленым, ведущим к боковым контактам.

Если Ваша схема подключения отличается от приведенной выше, значит что-то не так. Отсутствие заземления в проводке говорит о том, что ее придется переделывать. Необходимо заменить двухжильный кабель на трехжильный.

Иногда боковые контакты соединены с нейтралью перемычкой - так называемое «зануление», что тоже неправильно. Данный факт уже говорит о некомпетентности электрика, монтируемого розетку. Если он прокладывал всю проводку, вероятно это не единственное нарушение правил безопасности. Стоит осмотреть всю домашнюю сеть.

Если проигнорировать, при утечке поврежденное место начнет искриться и коротить. В результате возникнет возгорание, начнет плавиться изоляция, пластик, и огонь перекинется на легковоспламеняющиеся материалы. Опять-таки это не зависит от того, работает ли электроприбор, и пожар может начаться, даже при Вашем отсутствии.

Зануление допускается только в общей щитовой или на подстанции. После подъездного щитка зануление делать опасно. Если «отвалится» PEN-проводник, на него попадет фаза, и корпус электрооборудования окажется под напряжением. Это опасно, как ударом тока, так и возгоранием.

Чисто теоретически, допускается применение «земли» в качестве нейтрали, но не наоборот.

Снимите перемычку и старайтесь не пользоваться этой розеткой, пока не переделаете проводку. Даже если все три контакта подключены правильно, не факт, что все работает исправно. Потому, нужна дополнительная проверка.

Как подключить двойную розетку с заземлением. Цены на двойные розетки

двойная розетка

Мы рассмотрели механизм двойной розетки без заземляющего контакта. Теперь посмотрим, как она выглядит вместе с ним.

Механизм двойной розетки с заземляющими контактами

В отличие от предыдущего примера, видно, что появились изогнутые заземляющие контакты (1), присоединяемые к проводу защитного нуля (PE) при помощи клеммы, которая зажимается винтом (2). Эту розетку выгодно отличает то, что винты всех клемм – и фазной, и нулевой рабочей, и заземления (2, 3) находятся на лицевой стороне, что позволит производить подтяжку без вынимания механизма из монтажной коробки. Еще одним несомненным плюсом этого образца является то, что токопроводящие шины закрыты пластиковой крышкой (4). Передняя крышка (5), выполняющая защитную и декоративную функцию, крепится к механизму двумя (а не одним, как в прошлом примере) винтами. Любой специалист отметит качество этой розетки, что еще раз подтверждает отличную репутацию французской компании Schneider Electric.

Слабым местом двойных розеток является размещение механизма, «обслуживающего» два штепсельных разъема в одной монтажной коробке, хотя некоторые могут это отметить как преимущество. Аргументируем теперь наше утверждение.

• Чтобы одновременно «принять» два штепсельных разъема приходится лепестковые контакты отодвигать на максимально возможное расстояние – к самому краю механизма, где они будут находиться в опасной близости с монтажной коробкой, которую делают из обычного, не из термостойкого пластика. Если в розетку будет включена мощная нагрузка, то контакты будут сильно нагреваться и могут «размягчать» пластик монтажной коробки.
• В ограниченном пространстве монтажной коробки находятся два электрических соединения и если они оба будут нагружены, то в такой «тесноте» им будет мало шансов охлаждаться. Поэтому не стоит никогда включать две мощные нагрузки в одну двойную розетку. Двойные розетки гораздо «охотнее» перегреваются и выходят из строя.

Увы, но такие неприятности с двойными розетками происходят чаще, чем со сдвоенными

• Двойная розетка на 16 Ампер способна в сумме от двух потребителей пропустить такой ток, а в блоке из двух розеток каждая из них способна пропустить ток в 16 Ампер.
• Из-за того, что в механизме двойной розетки надо уместить две одинарные, то конструкторам приходится отказываться от лучшего в пользу более простого.
• В силу особенностей конструкции, встраиваемая двойная розетка выступает из стены намного больше, чем одинарная. На представленном чертеже видно, что двойная выступает на 26,5 мм в то самое время как одинарная (в том числе и объединенная в блок) – на 12 мм. Эту разницу видно невооруженным взглядом. Двойные розетки выглядят менее эстетично, а блок из розеток и других устройств, объединенный рамкой на 2—5 постов, выглядят как единый ансамбль и не портят интерьер. Скорее они даже его украшают. Помимо этого, сильно выступающая из стены двойная розетка имеет больше шансов быть поврежденной.

Чертеж двойной розетки (слева) и одинарной (справа). Стоит обратить внимание на сколько мм они выступают от поверхности стен

• В двойной розетке могут возникнуть трудности подключения двух угловых вилок, которыми оснащены много различных устройств. Если двойная розетка смонтирована горизонтально, то отверстия будут ориентированы вертикально, поэтому провод, идущий от углового штепселя, будет уходить вбок, изламываясь при этом. Если же двойную розетку смонтировать вертикально, то ситуация намного не улучшится: нижняя вилка будет подключена нормально, а на верхней провод будет уходить вверх, а потом изламываться на 180° вниз.

Провод с угловой вилкой при подключении к горизонтально-ориентированной двойной розетке «работает» на излом

Если двойная розетка имеет такой набор недостатков, то возникает вопрос – а зачем, вообще, их производят и устанавливают? Представим ситуацию, что некая семья живет в квартире, электрика в которой делалась еще во времена СССР, что автоматически означает катастрофическую нехватку розеток. Чтобы произвести капитальный ремонт с полной заменой электропроводки у семьи попросту нет денег, но они их копят. Если заменить все розетки в квартире и поставить вместо одинарных двойные, то можно частично избавиться от «розеточного голода», исключить тройники и убрать бо́льшую часть удлинителей. Эти меры значительно повысят безопасность. И в этом случае двойные розетки являются настоящим спасением.

Двойные розетки на голову выше, чем тройники и удлинители, но проигрывают по всем статьям блокам розеток. Единственное преимущество – одна двойная розетка стоит дешевле, чем две одинарные объединённые в блок (сдвоенные).
