Как правильно включатель или выключатель света. Как должен правильно включаться выключатель: вверх или вниз

Как правильно включатель или выключатель света. Как должен правильно включаться выключатель: вверх или вниз

Установка выключателя осуществляется не только как удобно (нравится), но так же таким образом, чтобы по нему было видно включен он или отключен сейчас. На данный момент нет нормативных документов, где бы четко было прописано правильное положение выключателя, и как он должен включаться и отключаться. В этой статье речь пойдет о том, как все-таки правильно располагать выключатель. Итак, начнем.

Ка уже было сказано, четких правил нет, но вполне возможно провести аналогию с существующими коммутационными аппаратами. Вот, например, Рубильники : конструктивно они выполняются таким образом, что контакты переходят в замкнутое положение при перемещении рукоятки вверх, а разомкнутое положение обеспечивает переводом рукоятки в нижнее положение.

yandex.ru

Это обусловлено тем, что в случае нештатной ситуации «дернуть» рычаг вниз гораздо быстрее и легче, чем переводить его вверх.

Кроме этого именно такое расположение обеспечивает дополнительную защиту от самопроизвольного включения, например, если на него случайным образом окажет воздействие посторонний предмет.

А уже положения рубильников регламентируется правилами ПУЭ, а конкретно пункт 4.1.9, который звучит следующим образом:

yandex.ru

Давайте посмотрим на автоматические выключатели, они выполнены следующим образом: расположение «флажка» вверх указывает на то, что автомат включен. Об этом так же могут информировать надписи и цветовая маркировка.

А положение флажка «вниз» указывает на отключенное положение автоматического выключателя.

Таким образом, питание подводится сверху, а потребитель подключен снизу.

Если посмотрим на автомат АВ, то кнопка включения расположена вверху, а кнопка выключения внизу:

Из этого можно вывести следующее правило:

Вверх – включаем, вниз - выключаем.

Таким образом, монтаж будет технически грамотным.

А это значит, что и выключатели света должны монтироваться аналогичным образом.

Но современный рынок наводнен выключателями разнообразных конструкций: клавишные, сенсорные, поворотные и футуристические выключатели. Именно по этой причине перед установкой нужно внимательно изучать документацию, где должно указываться нормальное положение выключателя и его ориентация в пространстве.

yandex.ru

Скажем так, признаком хорошего тона является такое подключение выключателя, когда переводом клавишей вверх происходит включение, а перевод клавиши вниз происходит отключение.

Заключение

Итак, теперь можно ответить на вопрос в заглавии нашей статьи: выключатель должен включаться переводом клавиши вверх. Но это не жесткая рекомендация, а, так сказать, правило хорошего тона при монтаже.

Вы же можете в своем доме избрать другой вариант, самое главное, чтобы в доме соблюдалось единообразие, то есть, если приняли решение, что у вас выключатели включаются переводом клавиши вниз, то так должно быть во всем доме.

Если статья оказалась вам полезна, или интересна, то оцените лайком. Спасибо за ваше внимание!

Выключатель с подсветкой. СЕКРЕТ ПОДСВЕТКИ ВЫКЛЮЧАТЕЛЯ

Схема двойного выключателя с подсветкой

Простая вроде схема подсветки обыкновенного выключателя в темноте на поверку оказывается массовым обманом. То что схема проста это понятно, но какие номиналы деталей и как её грамотно составить описать никто не решается.
Придется разобраться с этим простым и одновременно сложным вопросом.

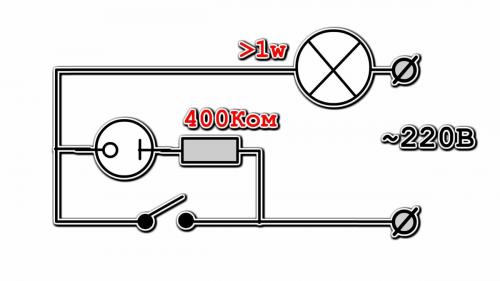

Схема подсветки настенного выключателя

Что сложного установить паралельно выключателю неонку с резистором или светодиод с выпрямителем и ограничителем тока? Но и тут возникает масса недоразумений даже у опытных электриков с образованием. Установив фабричный или самодельный выключатель с подсветкой, многие через недельку его убирают по причине светящихся в темноте при выключенном свете лампах экономках (светодиодных, филаментных и газоразрядных).

Схема подсветки выключателя для малопотребляющих ламп

Некоторые лампы при выключении таким подсвеченным выключателем , начинаю стробить - моргать переменными вспышками или мерцать в такт неведомой мелодии.

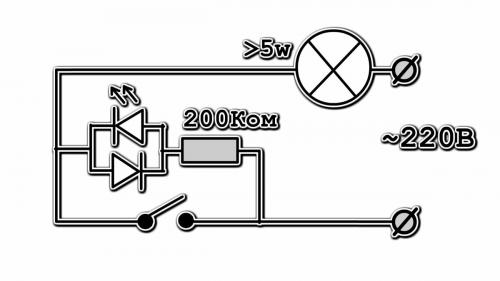

Схема подсветки светодиодами выключателя

Используя такую схему светодиодной подсветки вы увеличиваете ток через лампу, тем самым провоцируя её нежелательные свечения и моргания. Так ставить диоды на встречу довольно глупо!
Реальная схема выглядит вот так

Светодиодная подсветка выключателя

Попытка найти хоть у оного "электронного мудреца" пояснение схем и номиналы ламп на которые они рассчитаны к успеху не ведут. Поколение знатоков электричества воспитанное на Топовых популярных блогах и каналах напрочь утратил способность к аналитике и размышлению. Как результат массовое копирование старых , часто ошибочных , схем и описаний преподносимое с великим апломбом как открытие и ноу-хау.

Свечение выключенной лампочки

Пояснение получилося долговатое, но тему я постарался развернуть основательно и поучительно. Надеюсь смысл схем и решений вам не показался заумным и малопригодным для практики.

Удачи в творчестве и не забывайте проверять практикой любые теории!!!!

Выключатель, как подключить. Схема подключения выключателя света с одной клавишей

В этой статье будет рассказано о подключении выключателя света в квартире с одной подключенной лампой. Раньше это было простейшим делом — два провода, включаем в разрыв выключатель и все дела.

Но времена хрущёвок и панелек с простейшими электросетями прошли и в современных домах всё несколько сложнее.

На самом деле для более-менее знающего в технике человека это является простым делом, которое требует только: базовых знаний об электричестве и работе выключателя, плоская и крестовая отвертка, индикатор напряжения (необязательно).

Статья делится на два этапа:

1. Первый этап — теория, или как выглядит схема подключения переключателя с лампой.
2. Второй этап — практика. Возьмём инструменты и приступим к работе.

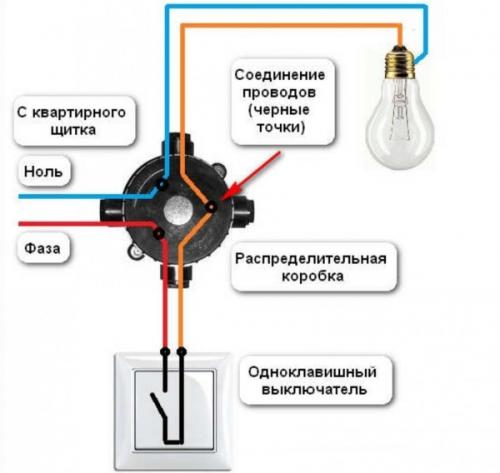

Принципиальная схема подключения

Выключатель света выглядит на схеме так:

Это простейшая схема из старых домов. Для того, чтобы стандартная лампа с напряжением 220 В была включена, необходимо подключить два провода: фаза (L) и нейтраль (N).

Следующая схема ближе к современности:

Тут в электрический блок подается 3-проводной кабель питания.

• бронзовый провод — фазный
• синий провод — нейтральный
• желто-зеленый — защитный провод

Дополнительный кабель направляется от электрической коробки к лампе. Как мы уже определили, переключатель освещения имеет задачу прерывания цепи только в одном месте, и это место — фазовый провод.

Для приведенной выше схемы в рассмотренном примере добавим еще два элемента, которые, возможно и не будут использоваться в случае наличия автоматического выключателя, но стоит всё-равно упомянуть их. Этими элементами являются:

• Трёхжильный шнур питания направляется к следующему переключателю.
• Четвертый провод (черный) в кабеле между коробом (это дыра в стене для выключателя) и лампой.

Этот пока несвязанный проводник может быть полезен в будущем, например, когда необходимо установить двойной выключатель и лампу с большим количеством лампочек, чтобы избирательно включить свет на разные уровни яркости.

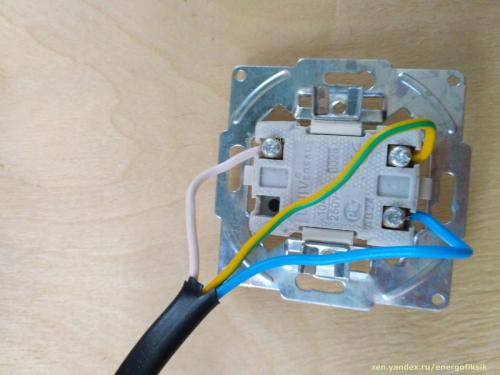

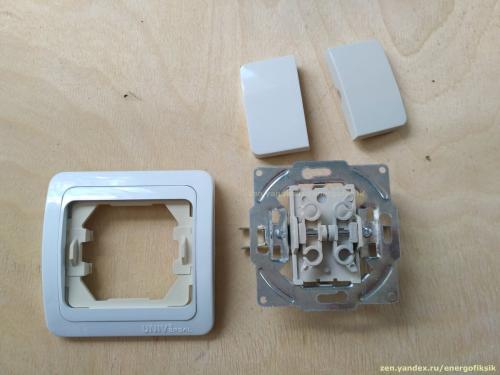

Как выглядит выключатель

Вот для примера классический выключатель темно-серого цвета.

Здесь много отверстий, но нас будут интересовать только 4, расположенные в красном прямоугольнике. Это эквиваленты клемм 1 и 2 на схемах выше. Другие отверстия в переключателе не выполняют никаких функций. Кроме того, в верхней и нижней частях находятся пластиковые серые элементы для защёлкивания корпуса.

Возвращаясь к лицевой части переключателя, после удаления клавиши (обычно пальцами, слегка отжав на себя), мы видим пластиковый элемент, который используется для прикрепления клавиши и переключателя. Он не нужен во время сборки, поэтому слегка поддеваем его плоской отверткой и снимаем.

Установка одноклавишного выключателя

Далее наглядная пошаговая инструкция по подключения выключателя света. Всегда первое, что нужно делать перед электромонтажными работами — выключить напряжение в домашнем коммутационном щитке.

Согласно схеме 3 провода освобождены от внешней изоляции: нижний 3-проводной жгут — питание, верхний 4-проводный кабель — подключение к лампе, а 3-проводный кабель справа — идёт питание к следующему переключателю (у вас его наверное не будет).

Когда вы собираете или заменяете автоматический выключатель, у вас может быть несколько другая схема разводки:

• Может не быть 3-проводного кабеля для подачи к другой лампе.
• Сеть может быть двухпроводной (без защитного проводника). В коробке может быть только два провода (если да, значит нейтральные и защитные проводники подключены в другом месте, например, в коробе под потолком.

Следующим шагом является удаление изоляции с концов кабеля. Лучше выполнять эту операцию с помощью съемника изоляции. Если у вас его нет (скорее всего нет) — берите монтажный нож и зачистите концы на 20 мм.

После снятия изоляции подключайте нейтральные провода с помощью электрического разъема.

В четырехпроводном кабеле к лампе не было синего провода. В качестве нейтрали будем использовать серый. Во избежание недоразумений в будущем, целесообразно обернуть конец кабеля с неправильным цветом изоляционной лентой.

Аналогичным образом подключаем защитные провода.

Обратите внимание

Соединительные нейтральные и защитные проводки скрыты внутри коробки. В данном случае осталось три фазных провода, которые должны быть подключены к коммутатору.

На одной стороне выключателя вставляем фазный провод, идущий к автоматическому выключателю.

С другой стороны переключателя фазовый провод, который ведет к лампе.

Собираем выключатель. Слегка затягиваем винты попеременно, чтобы можно было выровнять переключатель в стене ровно. В зависимости от производителя метод крепления и подключения проводов может быть разным.

Наденьте клавишу на механизм.

Иногда сперва одевается пластиковый декоративный кожух, а клавиша в самом конце.

Включатель выключатель света. Как правильно подключить выключатель света

Трудно даже представить сейчас человеческое существование без освещения, и соответственно, без выключателей, которыми это освещение приводится в действие. Ребёнок, научившись ходить и дотягиваться до выключателя, щёлкает им непрерывно, удивляясь появлению света, как какому-то волшебству или чуду. Но мы то, взрослые люди, отлично знаем, что в основе такого волшебства лежат законы физики и электротехники. На основе этих знаний познакомимся поближе с выключателем, его основной функцией, разновидностями и конструктивным исполнением, а также поговорим о том, как подключить выключатель света.

Основная функция

Выключатель света представляет собой коммутационное устройство, с помощью которого человек управляет освещением в помещении. Этот аппарат выполняет две операции – замыкает электрическую цепь, за счёт чего происходит включение лампы светильника, и размыкает её, лампа при этом гаснет.

В отличие от своих высоковольтных собратьев выключатель света предназначен для работы в осветительных сетях напряжением до 1000 В. Управляется он вручную, не защищён от токов короткого замыкания и перегруза. На нём нет дугогасительных камер, как на высоковольтном оборудовании, поэтому обычный бытовой аппарат рассчитан на маленькие токовые нагрузки.

Схема одноклавишного выключателя является самой известной и распространённой для подключения элементов освещения.

Но сейчас всё чаще дизайнерские решения подразумевают монтаж в жилых помещениях сложной конфигурации комнат, многоуровневых потолков и групповой осветительной системы. Здесь уже не получится просто подключить одноклавишный выключатель света, понадобятся более сложные модели. Например:

1. Выключатель двухклавишный будет гораздо удобнее в применении, если комната имеет зональное разделение, когда в её рабочей части необходимо более яркое освещение, а в части для отдыха допустим свет приглушённый. Ещё такие устройства используют в гостиных, где смонтированы большие рожковые люстры на несколько ламп.
2. Выключатель трёхклавишный, совмещённый с розеткой. Такой аппарат удобно устанавливать, когда рядом находятся коридор, ванная комната и туалет. Схема подключения выключателя света в таком исполнении подразумевает подачу напряжения каждой клавишей на отдельную комнату, а розетка пригодится для того, чтобы пользоваться феном или электробритвой.
3. Выключатель с подсветкой. Замечательный вариант для любого помещения. Зайдя в тёмную комнату, не придётся шаркать руками по стене в поисках выключателя, святящийся маячок укажет на его местонахождение.

О том, как установить эти коммутационные аппараты и как правильно подключить их, будет отдельный, более подробный разговор. Однако советуем вам начать знакомство с устройством, принципом действия и схемой подключения на примере одноклавишных выключателей.

Разновидности

Несмотря на всю элементарность, рассматриваемый выключатель света на одну клавишу имеет несколько разновидностей в зависимости от конструктивного исполнения.

Наружной установки. Подключение такого выключателя света с одной клавишей выполняют в случае, когда электрическая проводка выполняется по стенам (в гибких гофрированных, пластиковых либо металлических трубах; в специальных коробах; пластиковых кабельных каналах либо в открытом исполнении). Такой вид проводки чаще всего используют там, где невозможно скрыть её в стене. Например, для подключения лампочки в дачном деревянном домике, в сараях, гаражах и других хозяйственных постройках. Открытая проводка и выключатель наружного исполнения выглядят менее эстетично, но их главным достоинством является предельная простота монтажа и установки. Внутренней установки. Такие аппараты ставят, когда схема подключения одноклавишного выключателя подразумевает использование скрытой проводки (под штукатуркой либо внутри каркасных стен). В этом случае для того, чтобы установить выключатель света, в стене предварительно монтируют подрозетник (они бывают специальными для гипсокартонных и бетонных стен). Все эти работы чреваты большим количеством грязи и пыли, поэтому монтаж скрытой проводки и установку внутренних выключателей, как правило, совмещают с общим ремонтом помещения.

Выключатель двухклавишный. Подключаем двойной выключатель правильно

Основное назначение выключателя двухклавишного исполнения - это включение и отключение света разных групп осветительных приборов. Например, можно с одного выключателя производить включение и отключение света в коридоре и ванной (если санузел раздельный), включение или отключение света в коридоре и на улице и т.п. Как говорится, вариантов применения много. В этой статье я подробно рассмотрю всю последовательность подключения двухклавишного выключателя на два разных светильника.

Схема подключения

По своей сути схема подключения двух клавишного выключателя практически ничем не отличается от схемы коммутации одноклавишного выключателя, так как двухклавишный просто напросто совмещает в одном корпусе два одноклавишных коммутационных аппарата.

Необходимый инвентарь

Итак, для успешного подключения нам с вами потребуется:

1.Выключатель. Выбирается под ваш интерьер и может быть как скрытого, так и внешнего вида монтажа.

2. Распределительная коробка. Непосредственно в ней и будет происходить так называемая расключка, также бывает внешнего и скрытого исполнения.

3. Соединительный кабель. Учтите такой момент, что от светильников в распределительную коробку будут идти двухжильные кабеля (в случае двухпроводной сети), то от распределительной коробки к выключателю должен идти трехжильный провод. А если у вас реализована трех проводная сеть, то от коробки до выключателя должен идти четырехжильный кабель.

4. Светильники.

5. Паяльник или вагоразъемы, или гильзы, или сварочный аппарат. Так как, согласно правилам, использовать обычную скрутку в распределительной коробке нельзя, необходимо выбрать один из разращенных способов соединения в коробке (в статье будет использована пайка).

Примечание. Прежде чем приступать к непосредственному монтажу внимательно изучите сам выключатель. Большинство производителей на внутренней стороне рисуют схему подключения, согласно которой там, где один вход, подключается фаза, идущая от распределительного щитка. А в том месте, где два выхода, сажаются коммутируемые фазы, уходящие на светильники.

Выполняем монтаж

Итак, мы с вами приобрели необходимые компоненты и уже подготовились к непосредственному монтажу. Но не спешите, если питающая линия находится под напряжением. Обязательно нужно ее отключить. Для этого в щитке отключаем автомат, питающий именно эту комнату, если такого нет, то отключаем общий автомат. Вот теперь можно приступать к работе.

Итак, в нашей с вами коробке встретились четыре кабеля. Причем по белому проводу, пришедшему от щитка, поступает фаза, а по синему ноль.

Таким образом, схема соединения проводов будет такова:

Сразу соединяем в общий узел нули (синие провода), идущие со светильников с нулем, пришедшем от распределительного щитка.

Затем провод, оный был подключен к общему контакту выключателя (в нашем случае это провод белого цвета), соединяем с фазой, пришедшей со щита. А вышедшие с выключателя коммутированные фазные провода соединяем с фазами наших с вами светильников. Синий провод соединяем с белым одного светильника, а желто-зеленый с белым другого светильника.

Важно. Необходимо, чтобы через выключатель коммутировался именно фазный провод, так как это обеспечит дальнейшее безопасное использование и обслуживание проводки.

Теперь нам нужно проверить правильность подключения и работу светильников, для этого подаем питание и смотрим на работу светильников.

Если все собранно правильно и корректно работает, то обратно отключаем автомат и пропаиваем наши скрутки. Затем изолируем жилы и аккуратно укладываем в распределительной коробке.

Вот и все, работу можно считать выполненной. Если статья оказалась Вам полезной, то ставьте палец вверх и делитесь статьей. Спасибо за внимание.
