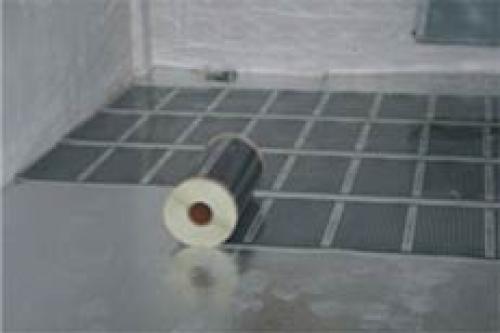

	1. На подготовленную поверхность уложить рулонный теплоотражающий материал. В качестве теплоотражающего материала разрешается применение материала, покрытого металлизированной лавсановой или полипропиленовой пленкой.
	2. Разрезать термоплёнку на полосы необходимой длины и уложить их лицевой стороной вверх (медной шиной вниз). По рекомендации изготовителя термопленкой достаточно покрывать 70—80% от общей площади пола, отступив по периметру помещения, с расчетом на мебель, бытовую технику и др. Резать термоппенку разрешается только в местах, обозначенных специальным знаком . Шаг реза 250 мм.

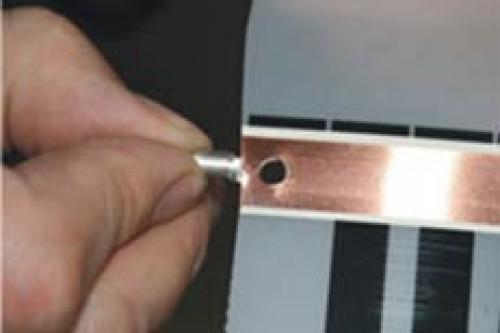

	3 .Прикрепить электрические клеммы к каждой полосе термоплёнки. а) Пробить отверстие в медной шине дыроколом.

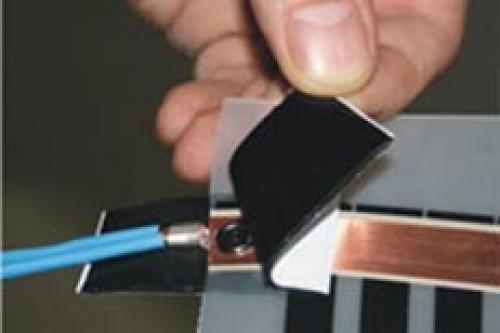

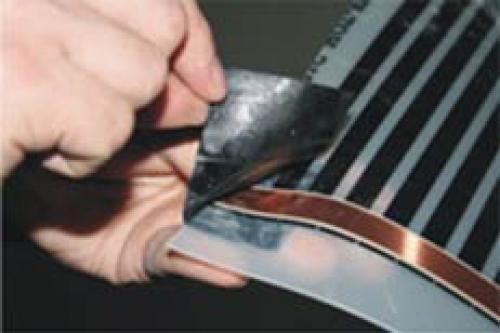

	б) Вставить клемму между слоями полимерной плёнки.

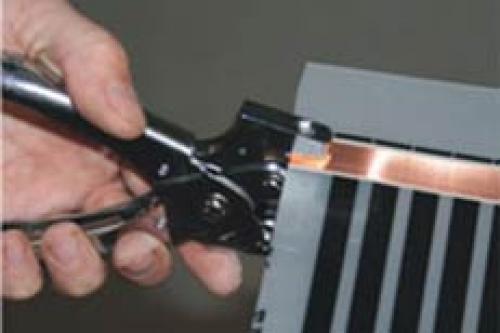

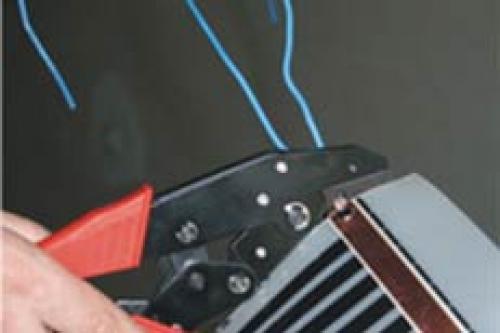

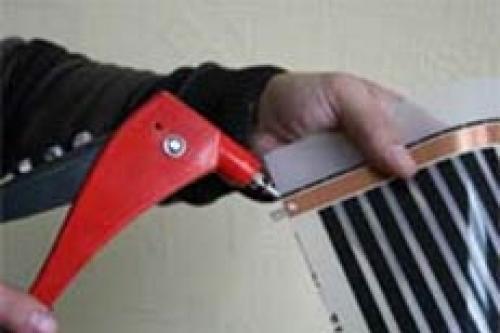

	в) Надёжно закрепить клемму заклёпкой при помощи специального инструмента. Также возможен монтаж клемм при помощи пайки.

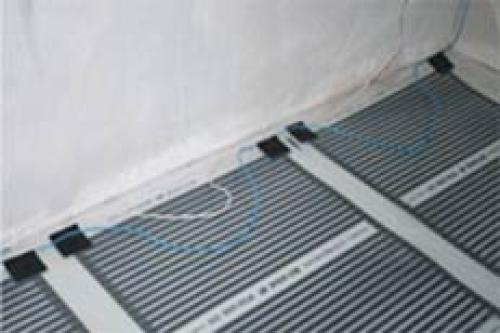

	4. Закрепить провода в клеммах в соответствии со схемой подключения.

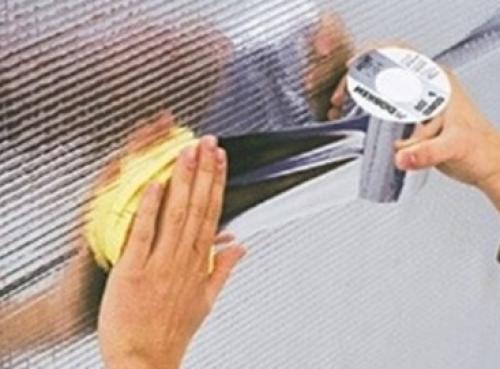

	5. Изолировать электрические клеммы с двух сторон при помощи электроизоляционной мастики (скотч) и изоляционной ленты.
	6. Изолировать противоположные концы медной шины изоляционной лентой.

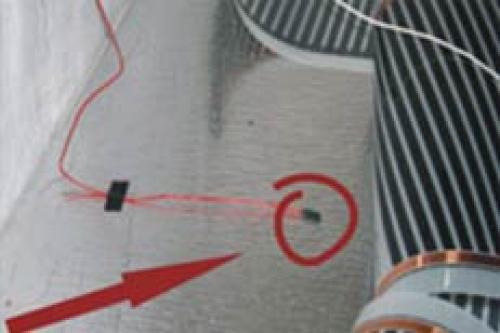

	7. Установить под термоплёнку термодатчик и подключить термостат. Внимание, необходимо проверить, чтобы суммарная мощность термоплёнки соответствовала термостату!
	8. Проверить работоспособность путём подключения к сети.

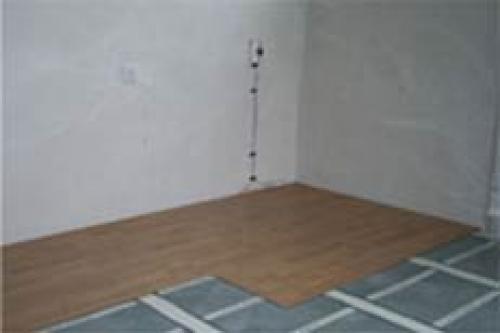

	9. Уложить напольное покрытие (линолеум, ковролин, ламинат, паркетная доска и т.п.). Если в качестве напольного покрытия используется линолеум, поверх термопленки рекомендуется дополнительно уложить материал типа фанеры или ДВП (оргалит).

Связанные вопросы и ответы:

Как подготовить помещение перед монтажом плёночного тёплого пола

Администратор Александрович Зверев 29 января 2020

На рынке систем обогрева пленочные теплые полы из экзотических видов отопления уже превратились в популярную, эффективную и достаточно экономичную альтернативу классическим системам. Причина проста – появление современных пленочных материалов, которые относительно недороги и доступны, не требуют серьезных капитальных расходов при оборудовании помещения и быстро монтируются, в том числе и самостоятельно при минимальных навыках работы.

Данная статья станет подробным анализом особенностей инфракрасных пленочных теплых полов российского и южнокорейского производства.

Обратите внимание , что здесь мы рассматриваем инфракрасный теплый пол в качестве дополнительного источника тепла в жилых помещениях. Если вас интересует монтаж пленочного теплого пола как основной вид отопительной системы, то рекомендуем использоватьна основе соответствующих пленочных материалов. Это на порядок эффективнее.

Виды, устройство и принцип работы инфракрасных пленочных полов

Большинство используемых на российском рынке пленочных материалов для организации теплого пола имеют южнокорейское или отечественное происхождение. Это обусловлено несколькими факторами:

• равномерный прогрев материала практически по всей площади;
• удобные типоразмеры: преимущественно рулонные поставки длиной по 100 м различной ширины (500–1000 мм) с шагом отреза 200–250 мм;
• несколько разновидностей мощности в пределах 110–400 Вт/кв.м;
• рекордные гарантии качества (10–20 лет функционирования);
• оптимальная стоимость, доступная большинству потребителей.

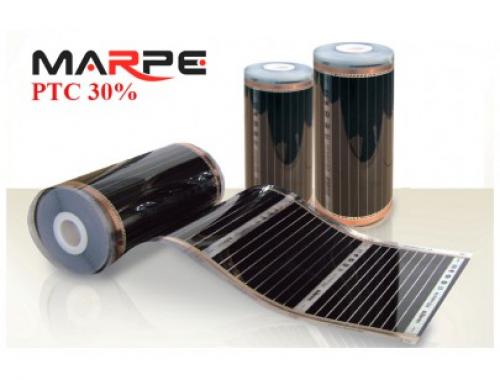

Самыми известными производителями инфракрасных пленочных материалов являются Q-Term , Heat Plus , RexVA , STEM Energy , « Хит-Лайт » и несколько других компаний. Это электронагреватели на карбоновой основе, поставляемые в бухтах, особенности работы которых мы и разберем.

Монтаж пленочного теплого пола включает укладку специальной пленки, поперек которой расположены карбоновые нагреватели (см. рисунок), имеющие линейную форму.

Какие материалы и инструменты необходимы для установки плёночного тёплого пола

Инфракрасный пленочный теплый пол является инновационной системой обогрева, которая прочно входит в обиход, благодаря своей универсальности, долговечности, эффективности и простоте монтажа.
Перед тем как перейти непосредственно к разбору этапов монтажа, разберемся, что же такое инфракрасная нагревательная пленка:

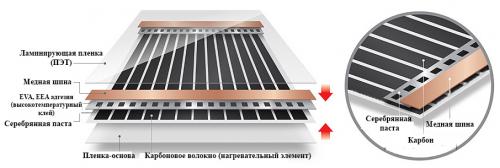

- Инфракрасный пленочный обогреватель представляет из себя карбоновый нагревательный элемент, находящийся между двумя медными проводниками, соединенный с ними серебряной пастой и запаянный между слоями полимерной пленки, которая защищает нагреватель и проводники от внешних физических воздействий. Следует отметить, что серебряная паста выступающая в роли предохранителя и сглаживателя сопротивления, применяется только в пленках последнего (третьего) поколения. В предыдущих сериях, соединение проводника с нагревательным элементом осуществляется посредством прямого контакта.
Принципом работы ИК полов является вторичная конвекция, т.е. в первую очередь обогреваются окружающие предметы и тело человека, а уже потом воздух. В этом большое отличие и преимущество инфракрасного обогрева от традиционного радиаторного (или конвекторного) обогрева: инфракрасный пленочный пол не создает конвекционных потоков, не поднимает в воздух пылевые отложения и не пересушивает его. Стоит отметить, что при использовании теплых инфракрасных полов комфортной для человека считается температура на 5-6 градусов ниже, чем при применении альтернативных систем отопления.
Толщина пленка 0,3 мм, благодаря чему она будет незаметна на любых поверхностях. Привлекает и простота ее укладки, которая исключает заливку цементной стяжки и прочих трудозатратных мероприятий. Пленку укладывают на подготовленное изоляционное покрытие, методом «сухого» монтажа, т.е. не используя при этом клей и стяжку. Поверх пленки спокойно укладываем ковролин, ламинат, паркетную доску и другие материалы.

Как правильно разметить комнату для укладки плёночного тёплого пола

Грамотная укладкапод ламинат предполагает, что она будет выполнена с учетом всех нюансов . В своей работе греющее оборудование использует ик-волны. Внутри тонкого многослойного полотнища запаяны излучатели, испускающие волны инфракрасного диапазона. Они движутся вверх, где задерживаются массивными предметами. В данном случае. Оно аккумулирует в себе тепло, постепенно отдавая его воздуху.

Излучение генерируют собранные в несколько полос карбоновые излучатели. В более мощных системах полотно сплошное. В любом случае по его краю располагаются токопроводящие шины из биметалла, которые отвечают за передачу электроэнергии на нагреватель. Мощность оборудования варьируется в пределах от 120 до 230 Вт. Разнятся размеры и толщина полотнищ.

Последний показатель не превышает 2 мм, что позволяет без проблем монтировать материал под любым покрытием. Ширина стандартной пленки может быть 100, 80, 60 и 50 см. Для удобства использования полотно поделено на сегменты, между которыми его можно разрезать. Средняя длина такого фрагмента составляет 20 см. Таким образом, при необходимости можно смонтировать греющий пол любой, даже очень сложной формы.

Пленочный пол под ламинат: что учесть при выборе покрытия

Стандартные ламели нельзя монтировать на нагреватели. Причин тому несколько:

• Панели обладают низкой теплопроводностью, что будет препятствовать обогреву помещения.
• Под воздействием высокой температуры геометрия пластин может изменяться, в результате поверхность может покоробиться.
• При нагреве искусственное покрытие может выделять токсичные вещества.

Все это достаточно серьезные причины, чтобы отказаться от его использования. Однако существуют специальные модели материала, предназначенные для укладки на обогреватель. Для них разработана особая маркировка, которую обязательно наносят на упаковку. Еще один важный момент: обязательное наличие замков на ламелях. Они должны быть уложены только по технологии плавающего пола, то есть без связи с основанием. Наклеивать в этом случае нельзя.

Правила размещения греющего полотна

Отопление такого типа может быть как основным, так и дополнительным. В первом случае необходимо положить пленку на 70% площади, во втором все зависит от количества и мощности основных источников тепла. Однако в любом варианте следует учитывать важные рекомендации.

• На напольном покрытии над пленкой запрещено размещать теплоизолирующие предметы. Такие, как крупная мебель без ножек, плотныеи т.п. Система на таких участках перегревается и может выйти из строя.
• Тяжелые предметы, вроде габаритнойи мебели, не должны стоять над ик-полотном. Ламели под ними могут прогнуться, что приведет к излишнему давлению на нагреватель. В таких условиях он быстро ломается.
• Если предполагается комбинированное отопление, нельзя допускать, чтобы ламинированное покрытие грелось от двух источников тепла одновременно.
• Нужно учитывать, что зона нагрева пленочного материала выходит за его физические границы. По этой причине его не рекомендуется укладывать вплотную к стенам, крупной мебели и т.п. Отступ должен составлять порядка 3-10 см. Это зависит от мощности оборудования.

Какой адгезив лучше использовать для крепления плёнки к основанию

Какую клейкую ленту можно использовать для пароизоляции?

При монтаже пароизоляции герметизация швов пароизоляционных пленок выполняется специальными видами строительной ленты. Применение клеящей ленты, не предназначенной для таких работ, приведет к ее быстрому отклеиванию, нарушению герметичности швов и проникновению влаги в слой термоизоляции. Это повлечет за собой утерю теплоизоляционных свойств утеплителя.

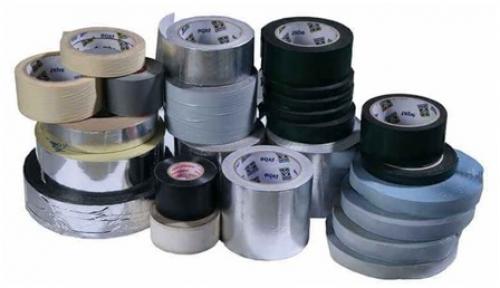

Виды лент для пароизоляции

Строительные ленты различаются структурой и материалом. По структуре они делятся на односторонние и двухсторонние . Выбирают их в зависимости от способа соединения пароизоляционных пленок: односторонним выполняют соединение «стык в стык», двухсторонним — соединение «внахлест».

По виду материала различают:

Особенности монтажных лент Ондутис

Ондутис BL — самоклеящаяся двухсторонняя лента на антиадгезионной бумаге. Применяется для приклеивания пароизоляционных пленок и герметизации в местах примыкания к проходным элементам кровли (печным трубам, вентиляционным коробам, водосточным воронкам и пр.) и к твердым сопряженным поверхностям из бетона, дерева, кирпича. С помощью этой ленты создается надежное паронепроницаемое соединение сроком службы в 15 лет.

Ондутис МL — самоклеящаяся двухсторонняя лента на тканевой основе. Входящий в состав ленты синтетический каучук обеспечивает прочное герметичное соединение в течение 15 лет. Эта универсальная лента применяется для склеивания и герметизации нахлестов пароизоляционных пленок при монтаже пароизоляции на кровле, перекрытиях и стенах. Материал не токсичен, безвреден. Стандартная ширина ленты 50 мм.

Как правильно выбрать ленту для пароизоляции

Сразу же из списка выбираемых материалов исключаем канцелярскую ленту. Он совершенно по всем своим качествам не подходит для такой работы и отвалится очень быстро. При выборе самоклеящейся ленты для монтажа пароизоляции следует обратить внимание на такие качества материала:

• хорошая адгезия к таким материалам, как пароизоляционная пленка, бетон, дерево, металл и т. п.;
• низкое влагопоглощение (не более 0,2%);
• диапазон температур эксплуатации — от –40 °C до 75 °С;
• стойкость к ультрафиолетовому излучению и атмосферным явлениям;
• срок службы не менее 15 лет.

Рекомендуется приобретать материал только известных зарекомендовавших себя производителей. В таком случае вам гарантируется качество соединения и безвредность используемого материала для жизни и здоровья обитателей дома. Из строительных лент наиболее подходящим для пароизоляции является бутилкаучуковая лента.

Монтаж пароизоляции с помощью клейкой ленты

Используя метод двойного соединения можно значительно увеличить надежность монтажа полотен пароизоляционного материала. В этом случае сначала полотна «внахлест» приклеивается двусторонней лентой, а затем соединение усиливается с помощью односторонней ленты.

Последовательность монтажа:

• подготовить (очистить, обезжирить, просушить) все рабочие поверхности — основу и полотна;
• уложить на основу нижний слой пароизоляционного материала и закрепить клейкой лентой по периметру;
• удалить с верхней стороны ленты защитную пленку;
• на первое полотно уложить внахлест второе и плотно его прижать.

Работы рекомендуется выполнять при малой влажности и температуре порядка комнатной, это обеспечит лучшее качество герметизации стыков.

Как подключить плёночный тёплый пол к системе отопления

Визуальный осмотр считается одним из главных способов проверки. Это первое, что нужно сделать, когда интересует электросварная труба в Минске . При визуальном осмотре можно заметить дефекты изделия.

Если внешних изменений нет, специалисты приступают к следующим видам проверки швов поэтапно:

1. Капиллярный контроль. Простой метод, не требующий дорогостоящего оборудования. Пенетранты — жидкости с небольшим поверхностным натяжением, которые легко проникают в малейшие поры и окрашивают их. Их наносят на поверхность изделий, после чего дефекты проявляются светлым цветом. Растворы можно купить или приготовить самостоятельно на основе воды, бензола, керосина или скипидара.
2. Проверка герметичности швов после сварки. Метод контроля бывает пневматическим и гидравлическим. Его проводят с помощью газов — азота, кислорода, воды либо другой жидкости. Отличие от первого метода в том, что газ подают под давлением. Это позволяет обнаружить сквозные отверстия в металлических изделиях. Можно проверять герметичность вакуумно или с обдуванием трубы.
3. Магнитный контроль. Метод, основанный на принципах электромагнетизма, эффективен, но не удобен. Не подходит для проверки изделий из меди, алюминия, стали с большим количеством никеля и хрома. На поверхность шва насыпают ферромагнитный порошок, который при создании магнитного поля специальным прибором скапливается в местах с дефектом.
4. Контроль ультразвуком. Трещины и сколы на поверхности трубы хорошо отражают ультразвуковые волны. Метод эффективный и не дорогой, поэтому часто применяется в производстве электросварных труб. При попадании ультразвука на дефект, он искажается. Недостаток метода в том, что проводить его должен специалист, разбирающийся в акустических особенностях.
5. Радиационный контроль. Дорогостоящий способ, схожий с рентгеном. Через металл пропускают гамма-лучи, которые отображают дефекты на специальной пленке. Разработан также цифровой метод контроля, при котором данные о трещинах и порах подаются на компьютер.

Как проверить герметичность швов после монтажа

Самоклеющаяся плёнка: как бороться с пузырьками и складками при оклеивании

Декорирование интерьера - не только полезное, но и приятное занятие, с этой целью нередко используют печать на оракале . Самоклеющаяся пленка (СП) часто употребляется в рекламе и отделке. Однако не все желающие проделать это лично знают, как именно изгнать «пузырьки» и всяческие складки.

Правила подготовки поверхностей

Учитывая, что СП великолепно отобразит все дефекты и неровности поверхности, на которую её приклеят, необходимо проведение подготовительных мероприятий.

Начнём с зачистки краски наждаком, потом - обезжирить плоскость. Делают её грунтовку; для шероховатого материала - пропитывают лаком либо клеем для обоев.

Бетонные покрытия нуждаются в окраске. При наличии трещин и других неправильностей - замазать их с помощью штукатурки (латекс в ней обязан отсутствовать!); старые покрытия из любых материалов - удалить.

Как добиться идеальной гладкости

Клейкая бумага нарезается (в соответствии с величиной оклеиваемых фрагментов поверхности + припуск до трёх см). Защитный слой оставляем. Приводим в соответствие бумагу и плоскость, выровняем край. После отделения бумажного слоя от плёнки прикладываем клеем к плоскости. Начинаем разглаживать, понемногу отслаивая защитный слой, пока вся плоскость не будет оклеена; потом разглаживать в направлении середина-кра я , не допуская образования «пузырей» и неровностей. Разглаживание сухой ткани проводится мягкой тряпкой или резиновым шпателем.

Иная технология наклеивания печати на плёнке применяется в отношении стекла, пластмассы, металла. Для этого требуется увлажнение их, а также клейкого бумажного слоя в специальном растворе. Затем совместить их, провести выравнивание; ещё раз смочить мыльной водой (вода + 2% моющего средства) лицевую часть ткани и разровнять шпателем или тряпкой. Процедура повторяется до завершения наклеивания полотна.

Для ликвидации «пузырчатости» и неровных мест можно подогреть участок ткани тепловентилятором, обеспечивая эластичность, натянуть её край, прижать, затем отрезать излишек.

Оклеенные поверхности затем достаточно регулярно мыть тёплым мыльным раствором, абразивные средства, щёлочи, растворители, металлические скребки применять нежелательно (возможны механические микроповреждения).

Полезные советы

Если не удалось избавиться от пузырей, во избежание повреждения материала нельзя надавливать на них; следует проколоть их швейной иглой и разгладить это место.

Более плотная плёнка предпочтительнее для оклейки, так как лучше скрывает недостатки при обработке.

Выявленные после завершения труда пороки (если прошло менее шести часов) исправлять так: постепенно, осторожно отклеивать ткань, затем провести выравнивание и склеить вновь.

От момента начала труда и в течение суток после его окончания диапазон температуры в комнате, где производится склеивание, должен составлять от 10 до 30°С (разумеется, выше нуля).

Если оклеиваются небольшие радиусы и выпуклости, ткань перед этим подогревают промышленным или бытовым феном.

Получать первый опыт в данной работе желательно с применением «мокрого» способа склеивания.

Внимание! Ни в коем случае не приклеивайте СП на неровные и рельефные, а также оштукатуренные, побеленные и подобные плоскости с повышенной «сыпучестью».

Преимущество материала - уже в его цене: при возникновении желания сменить рисунок или дизайн комнаты можно его исполнить без риска финансового самоубийства.

Итоги

Мы рассказали вам, как клеить СП, сражаться с неровностями в рабочем процессе, правильно подготовить поверхность и в результате добиться идеальной гладкости.

Надеемся, что эта информация вам пригодится!

Как устранить пузыри или морщины на плёнке после укладки

Пленочный теплый пол также называется электрическим полом волнового нагрева или же инфракрасным.

Состоит из сплошного полотна — на вид как жесткая пленка. На него нанесены линии отреза (обозначены пунктиром), чтобы при необходимости убрать ненужные фрагменты. Через клеммы на полотно подсоединяется установочный провод и через него подается электричество.

Нагрев происходит так: на пленку нанесены тончайшие графитовые вставки. Когда на них подается электрический ток, они излучают инфракрасное тепло. С точки зрения физики — это электромагнитные волны определенного диапазона. В таком же виде, к слову, тепло от Солнца достигает Земли. Ну а на деле пленка просто греется.

Отличается высокой ремонтопригодностью. Просто открутить плинтус, снять напольное покрытие (если речь про ламинат, кварц-винил, линолеум) и поменять пленку — в разы удобнее. Достать кабель или трубы из стяжки без «грязных» работ невозможно. Справедливости ради отметим, что при ремонте электрических теплых полов (нагревательные кабели или маты), всю стяжку или плитку снимать не нужно. Рабочие с помощью оборудования устанавливают место повреждения, локально вскрывают напольное покрытие и ремонтируют поврежденный участок.

Пленочный пол быстро нагревается (особенно если речь о линолеуме или ламинате над ним), поскольку можно уложить прямо под напольное покрытие. Остывает система тоже стремительно. И это палка о двух концах.
