Итак, давайте разберемся, как подключить сенсорный выключатель света 220 Вольт. По сути его ни чем не отличается от схемы подключения одноклавишного выключателя.

Подключение sesoo сенсорный выключатель. Подключение одноклавишного сенсорного выключателя Livolo VL-C701R

На корпусе выключателя имеются две клеммы промаркированные как «L-in» и «L-load». Клемма «L-in», дословная аббревиатура которой звучит как – «live line terminal». Если воспользоваться электротехническим переводом то означает это примерно следующее: «live line» – линия под напряжением, «terminal» — контакт, контактный винт. В общем, это контакт для подключения ФАЗНОГО провода (тот который пришел с распредкоробки).

Подключение sesoo сенсорный выключатель. Подключение одноклавишного сенсорного выключателя Livolo VL-C701R

Клемма «L-load» в руководстве по эксплуатации называется «lightin terminal», переводится примерно так: «lightin» — осветительные приборы, «load» — нагрузка. То есть это контакт для подключения провода, уходящего на осветительную нагрузку (провод который идет на лампу или люстру).

Как видите ничего сложного в этом «электронном чуде» нет, все как в обычном выключателе две клеммы «фаза–вход», «фаза-выход». Зачищаем провода на нужную длину и подключаем к клеммам.

Подключение sesoo сенсорный выключатель. Подключение одноклавишного сенсорного выключателя Livolo VL-C701R

Если вы устанавливаете сенсорный выключатель взамен старого, просто откручиваем провода от старого и подключаем к новому. Главное определиться, где фаза и подключить ее к нужному контакту сенсорного выключателя света (контакт «L-in»).

Подключение sesoo сенсорный выключатель. Подключение одноклавишного сенсорного выключателя Livolo VL-C701R

Подключение sesoo сенсорный выключатель. Подключение одноклавишного сенсорного выключателя Livolo VL-C701R

Единственное что я бы посоветовал, если используете кабель с многожильной жилой, пользуйтесь наконечниками НШВИ. У сенсорного выключателя клеммы винтового типа и если запихнуть туда голую многожильную жилу при затягивании можно легко ее передавить.

Подключение sesoo сенсорный выключатель. Подключение одноклавишного сенсорного выключателя Livolo VL-C701R

Сенсорный выключатель конденсатор. Препарирование сенсорного выключателя LIVOLO.

От большинства подобных устройств эти выключатели отличает одна интересная особенность — они включаются в сеть по двухпроводной схеме, просто в разрыв цепи. При этом независимо от того замкнута цепь или нет его схема обеспечивает питанием микроконтроллер, радиомодуль, светодиоды и реле. Посмотрим как он устроен.

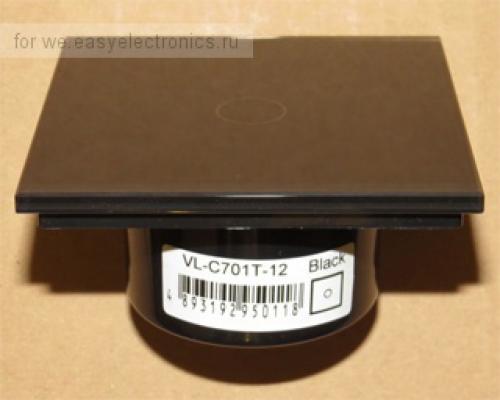

В качестве подопытного возьмём самую простую модель — с одной кнопкой и без радиомодуля.
Сенсорный выключатель конденсатор. Препарирование сенсорного выключателя LIVOLO.Разбираем и видим такой бутерброд:

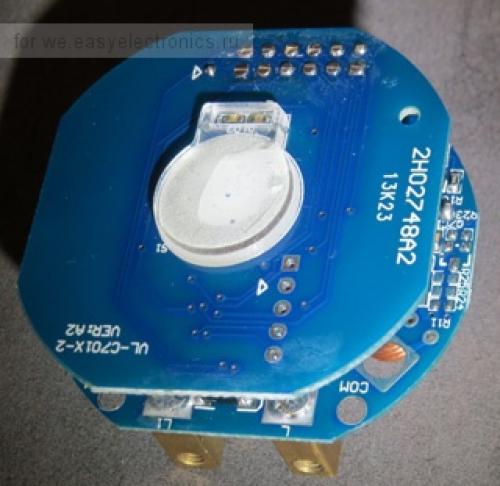

Сенсорный выключатель конденсатор. Препарирование сенсорного выключателя LIVOLO.В середине верхней платы собственно площадка сенсора накрытая рассеивателем света от двух светодиодов.

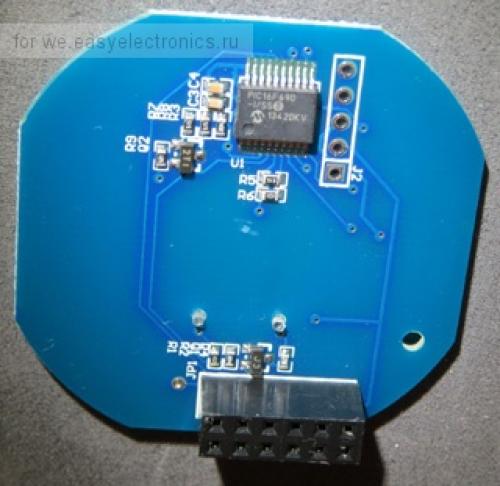

Заправляет всем этим PIC16F690:

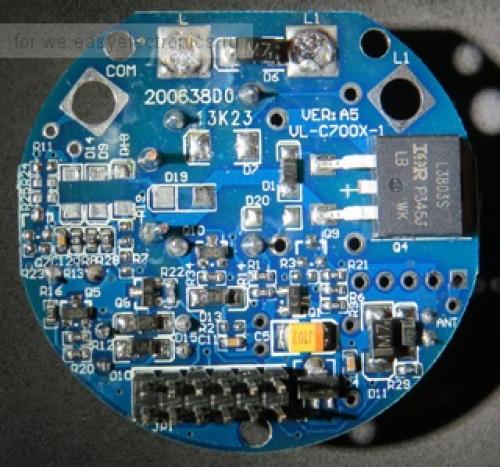

Сенсорный выключатель конденсатор. Препарирование сенсорного выключателя LIVOLO.А вот и силовая часть:
(фото кликабельны)

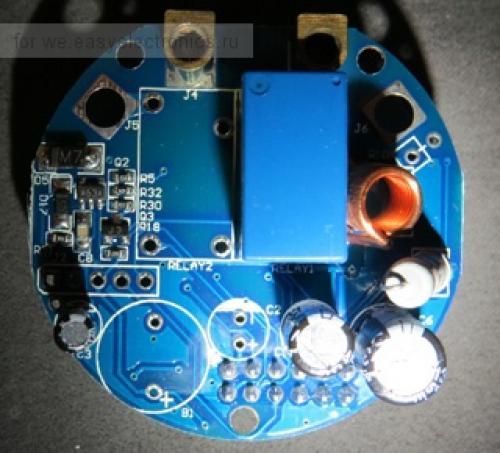

Сенсорный выключатель конденсатор. Препарирование сенсорного выключателя LIVOLO.Сенсорный выключатель конденсатор. Препарирование сенсорного выключателя LIVOLO.Как видим сама плата рассчитана на полный фарш, но второе реле с обвязкой и радиомодуль не распаяны.
Теперь берём и заносим в таблицу позиционные обозначения элементов, типы корпусов, номиналы, маркировку. Выпаиваем и измеряем ёмкость smd конденсаторов. Далее вооружившись гуглом и знанием страны происхождения девайса пытаемся расшифровать маркировку активных элементов.
Чтобы проследить топологию платы выпаиваем все детали которые в этом мешают и вооружившись мультиметром в режиме прозвонки восстанавливаем схему по плате. Вопреки опасениям заняло это всего пару часов.
Схема получилась вот такая:
(схема в полном размере в прикреплённом файле)
Тут только нижняя плата и только те элементы которые распаяны на конкретном экземпляре.
Цветами отмечены:
красный — схема питания в режиме «ВЫКЛЮЧЕНО»
зелёный — схема питания в режиме «ВКЛЮЧЕНО»
желтый — линейный стабилизатор на 3 вольта для питания МК, радиомодуля и пищалки
синий — реле и его обвязка
серый — управление пищалкой
фиолетовым отмечены делители с помощью которых МК измеряет напряжения в разных участках схемы
Клеммы L, L1 те что выходят наружу, JP1 — разъём стыковки с верхней платой.
UPD:
Рассмотрим работу схемы питания при включеyной нагрузке, этот участок обозначен зелёным цветом. Обозначим напряжение на выходе этой схемы как V2.
Основным элементом в этой цепи является ОУ LM321, но в данном случае он работает как компаратор. На положительный вход ОУ поступает напряжение V2 за вычетом 12 вольт, которые падают на стабилитроне D17. На отрицательный вход поступает напряжение с выхода интегрального стабилизатора U1 через делитель R18, R30, этот делитель может быть включен или выключен транзистором Q3.
Работает схема так:
Предположим что напряжение V2 = 13 вольт. В этом случае на положительном входе ОУ напряжение 13В — 12В = 1В, на отрицательный врод через резистор R18 поступает 3В, т.к.на выходе ОУ низкий потенциал, Q3 закрыт и делитель не работает. Так как напряжение на положительном входе ОУ меньше чем на отрицательном, на выходе ОУ будет низкий уровень, Q4 при этом открыт и конденсатор С3 заряжается через диод D5.
Как только V2 превысит 15В напряжение на положительном входе ОУ также станет больше чем на орицательном, на выходе ОУ появится высокий уровень, который откроет транзистор Q3, в работу включится делитель R18, R30, напряжение на отрицательном входе ОУ при этом уменьшится с 3В до 2.1В. При этом также откроется Q4 и весь ток нагрузки потечёт через него.
Так как на отрицательном входе ОУ теперь 2.1В, то схема останется в таком состоянии до тех пор пока напряжение V2 не снизится до 14.1В, после чего весь цикл повторится.
При этом схема никак не синхронизируется с частотой сети и может вообще работать на постоянном токе, при соблюдении полярности.

Программирование выключателя sesoo. Инструкция по эксплуатации сенсорных выключателей.

Перед установкой обязательно прочтите это руководство .

Производитель не несет ответственности за любой ущерб, причиненный в следствии вашей собственной неправильной эксплуатации. Гарантия производителя будет применяться только тогда, когда установлено квалифицированным электриком.

Особые отметки:

1. Подключение выключателя должно происходить при выключенном электричестве.

2. Проводка должна быть сделана строго по правилам электромонтажа.

3. Выключатель монтируется в подрозетник европейского стандарта. Диаметр 65-68 мм и глубина 65мм

4. Нельзя подавать электричество и прикасаться в электронным деталям без установленной стеклянной панели.

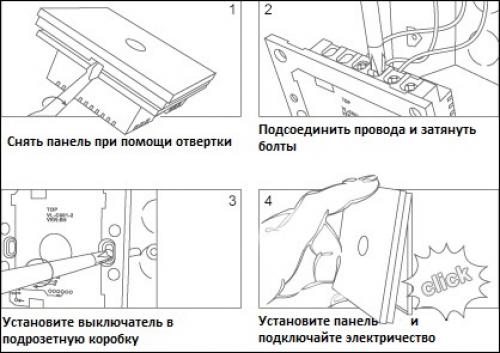

Подключение sesoo сенсорный выключатель. Подключение одноклавишного сенсорного выключателя Livolo VL-C701R 11Подключение sesoo сенсорный выключатель. Подключение одноклавишного сенсорного выключателя Livolo VL-C701R 12
