Подключение стиральной машины к системам коммуникации начинают с устройства слива для грязной воды и врезки в водопроводную сеть.

Для обеспечения оттока жидкости из машинки требуется соединить систему стока с трубой стояка канализации. Во-первых, можно просто повесить патрубок на бортик раковины или унитаза. Но шланг рекомендуем как-либо зафиксировать, чтобы он не упал и не пролил всю жидкость прямо на пол.

Закрепите сливной шланг

Такой тип слива встречается в старых моделях машинок для стирки. Нередко высота выпускного патрубка в таких машинах ограничена, но его можно увеличить.

Слив стиральной машины

Важно! При наращивании шланга обязательно учтите, что насос, установленный в машинке, рассчитан на определенную длину. Если размер превышает допустимый, насос быстро выйдет из строя. Обычно максимально допустимый размер шланга прописан в документации устройства

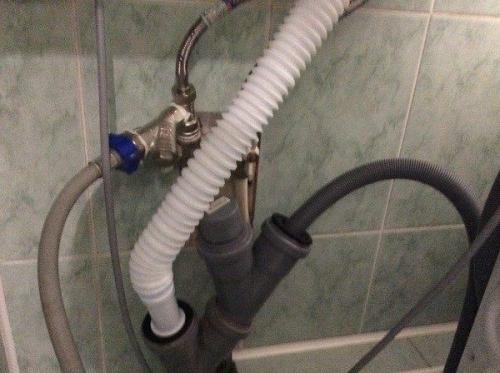

Во-вторых, можно организовать подключение сливного шланга напрямую в канализацию. Для этого шланг для отвода воды крепим к заднику стиральной машины примерно на уровне 80 см. К другому концу шланга надо прикрепить сифон – гофрированную трубку, в изгибах которой будет образовываться водяной замок. Такой затвор не позволит неприятным запахам из стояка канализации проникать в квартиру через барабан машинки. Свободный конец сифона вставляется в канализационный подвод. При стационарном сливе протечки исключены.

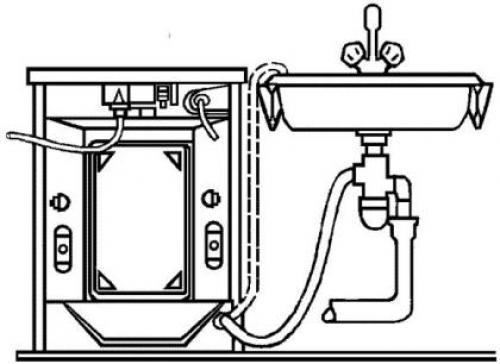

Схема подключения стиральной машины

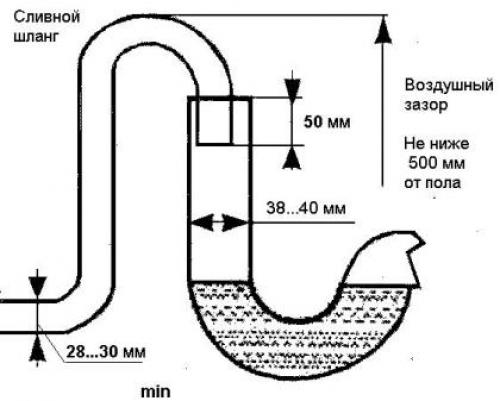

Важно! Иногда встречается рекомендация делать неплотное соединение сливного шланга с канализацией. Мастера мотивируют такую рекомендацию тем, что воздушный зазор, вероятно,  удержит воду в машине от непроизвольного засасывания в канализацию.

Изгиб шланга. Правильный и неправильный варианты

Но при таком устройстве машинка на некоторых программах может просто «зависнуть». Также важно понимать, что подобное соединение автоматически подразумевает, что расположение воздушного столба должно быть существенно выше уровня подъема жидкости в раковине при засоре канализации (если такое случится). В ином случае вода при засоре через этот воздушный столб-зазор затопит дом.

Подключение посудомоечной машины midea. Цены на популярные модели штроборезов

Штроборез

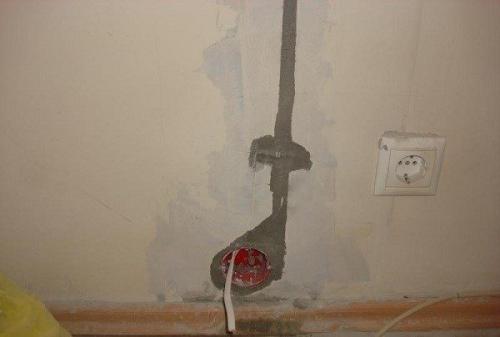

В нишу на строительный клей (подойдут «жидкие гвозди», плиточный клей, гипсовый раствор и т.п.) монтируем подрозетник, а для более прочной фиксации притягиваем саморезами к стене.

Укладываем в штробу медный кабель, подключаем с одной стороны в распределительной коробке, а к другой – подключаем розетку и закрепляем ее в подрозетнике. Штробу заполняем составом строительной смеси (гипс, алебастр, шпатлевка и т.п.). Выравниваем, после высыхания шлифуем. При финальной отделке стен такая проводка будет абсолютно незаметна.

Может производиться также так называемый открытый монтаж, при котором установка машинки будет производиться в помещении с готовым ремонтом

Открытый монтаж

Открытый монтаж применяется на готовый ремонт, дабы не портить внешний вид стен штробой. При таком виде работ от распределительной коробки до предполагаемого места расположения розетки к стене монтируется кабельный канал необходимого сечения и розетка наружного исполнения. Далее подключается кабель по аналогии со скрытым вариантом проводки.

Монтаж кабель-канала

После окончания работ по монтажу электропроводки следует включить токоподачу, и произвести тестовый запуск бытовой техники.

Шаг №2 – подключаем водопровод

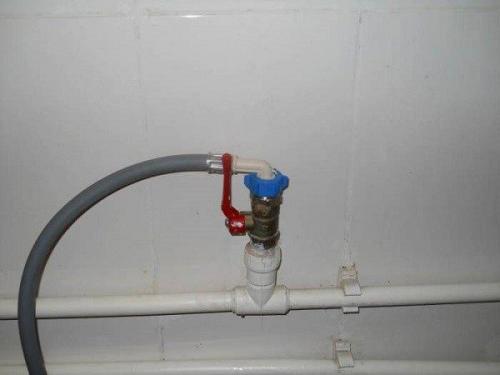

Перед подключением подачи воды к машинке следует перекрыть вентиль подачи воды в дом. Данный кран чаще всего располагают в помещении санузла. Далее, в месте подключения одного из водопотребителей (стиральная машинка, кран холодной или горячей воды, фильтр) устанавливаем тройник с трехходовым угловым краном, восстанавливаем подачу воды к существующему потребителю и подключаем заливной шланг нашей моющей техники. Обратите внимание, если резьба или диаметр тройника и шланга не совпадают, то вам понадобится переходник.

На этом этапе будет производиться подключение водопровода

В случае использования жестких труб вместо заливного шланга, следует установить фильтры для грубой очистки воды перед трехходовым краном, дабы продлить корректную работу посудомойки на более долгий срок.

Лучше использовать при подключении гибкий шланг

Есть вариант более простого подключения – это прямое присоединение наливного шланга непосредственно к смесителю на мойке. Но у этого способа есть существенный недостаток – невозможность пользования водой во время работы машинки и малопривлекательный вид шланга.

Посудомоечную машину нужно подключать непосредственно к холодной воде

У многих возникает вопрос: к какой воде подключать посудомойку? Правильнее будет подключать к холодной, так как каждый агрегат имеет несколько программ и соответствующих им температурных режимов, то есть машина сама нагреет воду до необходимой температуры.

Но надо сказать, что подключить к горячей воде тоже можно. Это делается в целях экономии энергопотребления на подогрев воды машинкой. Хотя тут стоит взвесить «за» и «против» такой экономии, особенно если вы пользуетесь центральным отоплением и водоподогревом.

Шаг № 3 — подключаем канализацию

Последним важным этапом подключения посудомоечной машины к коммуникационным сетям является водоотведение, или, по-другому, подсоединение к канализации. Существует два возможных варианта проведения данной операции.

1. При помощи тройника.
2. Установить сифон.

Существует несколько вариантов обустройства системы водоотведения

Рассмотрим каждый из вариантов. Установка тройника – не самый удачный способ, но случается, что другого выхода нет. Им пользуются в том случае, если техника устанавливается на некотором расстоянии от мойки, а поскольку шланг агрегата удлинять нельзя, то вариант врезки косого тройника в канализационную трубу максимально близко к машинке остается единственно правильным.

Это непростая работа, поэтому старайтесь следовать рекомендациям специалистов, связанным с установкой данной системы

Вставляем в тройник резиновую уплотнительную манжету, которая служит для герметизации соединения водоотводящего шланга и канализации, а так же предотвращения попадания неприятных запахов из трубы в помещение кухни. Сливной шланг посудомойки вставляем в манжету, в который он будет надежно зафиксирован и протекание воды во время работы аппарата исключено.

Во избежание попадания неприятного запаха из канализации в камеру посудомойки, необходимо с помощью сливного шланга создать изгиб — гидрозатвор, то есть часть шланга опустить ниже уровня врезки в тройник.

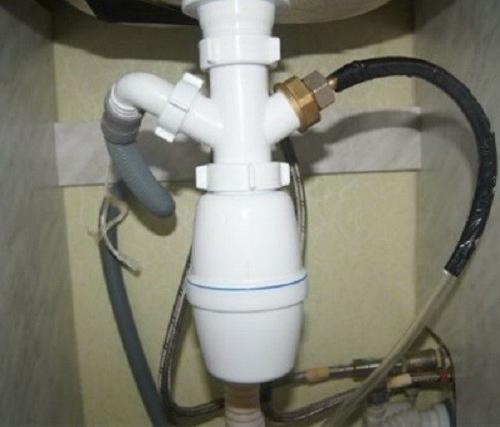

Второй вариант с установкой сифона более прост и надежен. Для этого необходимо обычный сифон под мойкой заменить на модель с дополнительным патрубком. Подключаем шланг, но уже прямой, без перегибов, к сифону и для надежности закрепляем хомутом место соединения.

Подключение посудомоечной машины электролюкс. Подключение посудомоечной машины electrolux

Подключение посудомоечной машины electrolux

Посудомоечные машины Electrolux – это качество, проверенное временем и потребительским кошельком. Эксперты отмечают хорошие эксплуатационные характеристики – а мы гарантируем, что получить максимум из посудомоечной машины возможно только после грамотной ее установки!

Наша компания – это 7 лет качества предоставления услуг в сфере настройки и установки различной бытовой техники. Гарантия на один год на любую работу – мы являемся сторонниками рационального использования бытовой техники, выжима «максимума» из ее возможностей. И такое возможно только при грамотном и профессиональном подходе – коим и обладают наши специалисты.

Подключение посудомоечной машины Electrolux, как и другой сложной бытовой техники , осуществляется строго по инструкции, где описываются необходимые условия для ее эксплуатации, нормы безопасности и другие не менее важные вещи. Производитель прилагает к посудомоечной машине собственные инструкции – если потребитель не захочет внести индивидуальные требования в проект, за основу будет взята именно она.

Подключение посудомоечной машины Electrolux требует проведения отдельной электролинии, начинающейся от места расположения электрощита и заканчиваясь розеткой с заземляющим контактом. Наличие последнего исключит возможность удара электрическим током . Ни в коем случае нельзя использовать обыкновенные розетки и тем более имеющуюся линию – это может привести не только к поломке прибора, но и к перегрузке, что чревато выходом из строя всего имеющегося у вас электрического оборудования.

После подключения электричества нужно подвести воду и организовать ее слив. Для этого понадобится запорный кран и штатный шланг, а при желании потребителя – еще и фильтр для очистки воды, с которым срок эксплуатации посудомойки Electrolux существенно увеличится.

Высота подключения системы слива, будь это прямое соединение или сифон, не должна превышать 40 сантиметров – иначе будет происходить самопроизвольный слив воды во время работы устройства. Последним штрихом подключения посудомоечной машины является ее регулировка по уровню до устойчивость.
