Плюсы:

• возможность использовать как в качестве основного, так и в качестве дополнительного источника обогрева жилья;

• равномерное нагревание всей площади помещения;

• неограниченность мест установки. Доступность для монтажа, как в жилых комнатах, так и в офисах;

• сочетаемость с большинством напольных покрытий (ламинированная доска, керамическая плитка, линолеум);

• возможность регулировки температурного режима – как по всей квартире, так и отдельно по каждой комнате. Время включения/выключение системы также задается по усмотрению пользователей;

• отсутствие необходимости установки дополнительного оборудования (как, например, в случае с водяным теплым полом );

• сравнительно простая технология монтажа;

• эстетичность. Система монтируется под чистовым полом, это исключает любые ограничения при проектировании доступного пространства;

• длительный срок эксплуатации.

Минусы:

• значительная стоимость использования системы. Такой тип отопления сложно назвать экономным;

• опасность поражения электрическим током. Что выдвигает особые требования к расчету и укладке нагревательного элемента во всех помещениях, и в частности в санузле;

• наличие электромагнитного поля, создаваемого нагревательным элементом (кабелем);

• исключается использование натурального деревянного напольного покрытия (невозможна укладка под паркет, половую доску), т.к. под воздействием перепадов температур древесина будет рассыхаться, как следствие, появляются трещины и скрипы пола;

• уменьшение высоты помещения за счет обустройства чернового пола с системой обогрева;

• дополнительные требования к мощности существующей электропроводки.

Профессионалы и пользователи, установившие самостоятельно электрический теплый пол, отмечают, что соблюдение требований к укладке и грамотное проектирование позволяют нивелировать большинство из перечисленных минусов.

Что влияет на расход электроэнергии при кабельном обогреве полов

Факторы, влияющие на энергопотребление системы «электрический теплый пол»

• климатическая зона, в которой построен дом (частный или многоквартирный);

• объем помещения (площадь);

• тип пола (вид напольного покрытия);

• уровень теплоизоляции помещения (степень утомлённости);

• состояние теплого контура (окна, двери) и уровень теплопотерь через них;

• назначение помещения (жилая комната, промышленный объект);

• цель и период эксплуатации. Используется ли электрический пол в качестве основной или дополнительной системы отопления. Постоянно или периодически;

• степень восприятия тепла проживающими в помещении людьми.

Согласно отзывам тех, кто уже эксплуатирует электрический теплый пол – при использовании системы в качестве основного источника тепла – её мощность составляет 170-200 Вт/м.кв., в качестве дополнительного – 100-150 Вт/м.кв.

Подключение пленочного теплого пола. Подключение пленочного инфракрасного теплого пола к термостату своими руками

H2_2

Пленочный ИК пол представляет собой нагревательный мат, на который нанесены полоски углеродного полимера.  До монтажа системы необходимо выровнять поверхность и уложить теплоизоляцию.

Схема подключения электрического теплого пола:

1. Каждый инфракрасный пленочный мат разрезать по требуемой длине и раскатать по направлению к стене, на которой установлен терморегулятор.
2. Стыки ИК полотен проклеить скотчем не доходя до краев 10-20 см. Термоподложка также должна быть единым полотном с заклеенными стыками.
3. Поместить один конец клеммы между слоями ИК-пленки. Второй конец каждой клеммы должен находиться сверху, со стороны медной шины.
4. Зажать клеммы плоскогубцами.
5. Взять одножильный провод и подсоединить к клемме, зажать пассатижами.
6. Каждый нагревательный ИК-мат соединить последовательно таким образом, чтобы «фаза» и «ноль» двумя проводами подключались к терморегулятору. Затем подключается заземление.


7. Изолировать клеммы битумным скотчем.
8. Также изолировать концы медных шин с другой стороны полосы ИК-пленки.
9. Чтобы поверхность финишного покрытия легла максимально ровно, нужно проделать в изоляционном слое отверстия и «утопить» в них соединения клемм с проводами.
10. Подключить провод термодатчика к термостату.
11. Закрепить датчик к обратной стороне ИК-пленки при помощи скотча.
12. Проверить работу системы.
13. Процедуру монтажа инфракрасного пленочного пола можно считать завершенной. Далее выполняется укладка линолеума, ламината и т.д.

Ошибки при монтаже электрического теплого пола. 10 ошибок при монтаже электрического теплого пола

В этой статье мы расскажем о десяти основных ошибках , которые чаще всего допускают при установке теплого пол а.

Наши советы могут быть полезны как людям, которые собираются впервые купить теплый пол и самостоятельно установить его у себя дома, так и некоторым профессиональным специалистам “на все руки”.

Советы будут от самых простых (при этом почему-то не всегда очевидных для некоторых мастеров), до таких, которые хоть и могут показаться излишними, исходя из нашего опыта таковыми не являются.

Помните о том, что большинство неисправностей, связанных с работой теплых полов вызваны неквалифицированным монтажом или механическими повреждениями кабеля во время или после его укладки. Если вы не уверены в своих силах, лучше доверить эту работу профессионалам.

Ошибка №1

При выборе греющего кабеля или мата ориентируйтесь не на общую площадь помещения , а на чистую площадь, не занимаемую мебелью.
Помните о том, что под стационарную мебель или постоянно стоящие предметы большой площади (ванные с экранами, стиральные машины, диваны и т.д.) теплый пол укладывать не только не имеет смысла, но и не стоит из соображений предотвращения перегрева и выхода их строя греющего кабеля.

Ошибка №2

Помните, что выбрав длину кабеля уменьшить ее будет невозможно. Двужильные экранированные греющие кабели , которые используются в большинстве теплых полов или матов, резать нельзя ! Это приведет к выходу кабелей из строя! Удивительно, как много мастеров до сих пор совершают эту ошибку и пытаются “подрезать” кабель по месту.

Ошибка №3

Ни в коем случае не следует включать кабель для проверки работоспособности до момента, когда он будет уложен и не высохнет стяжка и клеевой раствор!

Включение кабеля даже на короткое время может вывести его из строя. Проверка кабеля осуществляется быстрее и проще - измеряется его сопротивление.

Ошибка №4

Не стоит укладывать греющий кабель или мат на грязную необеспыленную поверхность. Для очистки пола лучше использовать промышленный пылесос, очень желательно обработать поверхность грунтовкой.

Ошибка №5

Не ходите по греющему кабелю в твердой обуви и не позволяйте другим это делать. Если уж без хождения по кабелю или мату не обойтись, делайте это с величайшей осторожностью!

Ошибка №6
Не замуровывайте датчик температуры теплого пола в растворе!
Датчик обязательно должен быть помещен в гофрированную трубку. Трубка не должна содержать отверстий, через который мог бы проникнуть раствор и не должна быть изогнута слишком сильно. Помните о том, что поломка датчика температуры иногда случается и для такого случая должна быть обеспечена возможность его легкого извлечения.
Вы удивитесь, если узнаете, как часто это простое и очевидное требование не выполняется, что сильно усложняет простую операцию замены датчика в случае его выхода из строя.

Ошибка №7

Не пренебрегайте “формальностями” . Замеряйте сопротивление теплого пола до- и после укладки, убедитесь в том, что оно соответствует значению в паспорте изделия. Если в паспорте значение не указано, впишите его и укажите дату монтажа.

Ошибка №8

Не забудьте нарисовать схему укладки теплого пола , указав расстояния до стен или других объектов-ориентиров.

Для этого в большинстве инструкций к теплым полам есть соответствующая страничка. Можно сфотографировать греющий кабель. Это всегда пригодится, если потом понадобится сверлить пол для установки дверных упором или сантехники.

Ошибка №9

Не оставляйте воздушных карманов вокруг “горячей” части греющего кабеля. Особенно актуально это при укладке “тонкого” теплого пола в плиточный клей. Несоблюдение этого правила в целях экономии раствора или просто по недосмотру может привести к перегреву и скорому выходу кабелей из строя после начала их эксплуатации.

Ошибка №10

Не включайте теплый пол сразу после монтажа , чтобы “стяжка скорее высохла и быстрей схватилась”. Этим вы почти наверняка повредите греющий кабель! Необходимо подождать несколько недель в зависимости от толщины и типа раствора.

Электрический теплый пол под плитку без стяжки. Какой электрический пол лучше выбрать под плитку?

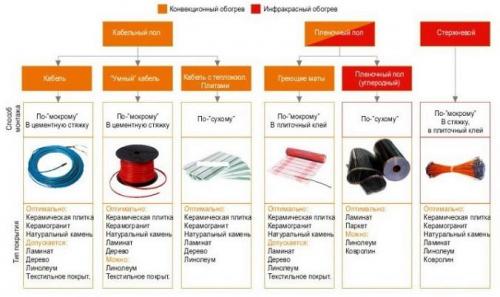

Электрический теплый пол в магазинах предлагается в четырех вариациях:

• кабели;
• маты;
• пленки;
• стержни.

Каждый из этих вариантов имеет свои положительные стороны и нюансы монтажа. К выбору наиболее подходящей для конкретного помещения и укладываемого напольного покрытия модификации следует подходить с умом и без спешки.

Варианты электрических полов

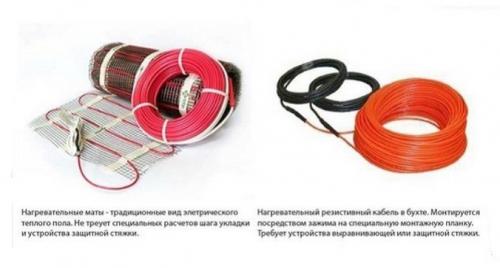

Кабельные

Теплые полы из нагревающих кабелей предназначены для укладки под керамическую плитку и керамогранит. Монтируются они в бетонную стяжку толщиной 4–5 см. Без бетона их не укладывают. Если перекрытия в доме старые и дополнительные перегрузки им противопоказаны, то от кабельной системы лучше отказаться.

Состоит нагревательный кабель подобного теплого пола под плитку из одной или двух греющих жил, которые упакованы в несколько слоев теплостойкого пластика. Плюс для прочности такой шнур внутри обычно имеет оплетку из медной проволоки. При этом пластиковая оболочка и электрожилы рассчитаны на нагрев до 70 0С.

Греющий кабель бывает:

• резистивным;
• саморегулирующимся.

Первый дешевле, но менее эффективен. Он на всем своем протяжении греется одинаково. А у варианта с саморегулированием теплоотдача конкретного участка зависит от окружающей температуры. Если в каком-то месте тепла достаточно, то жилы в такой точке греться сами по себе начинают меньше. Это исключает появление на полу плиток с местным перегревом и уменьшает общий расход электроэнергии.

Нагревательные маты и кабельный пол

Маты

Маты обойдутся в полтора–два раза дороже кабеля при расчете за квадратный метр обогреваемой поверхности. Однако такой тип электрического теплого пола наиболее оптимален для кафеля, более правильного и лучшего для плитки варианта найти сложно.
Термомат – это армирующая стеклосетка, на которой нагревательный кабель уже закреплен змейкой с идеальным шагом. Такую систему обогрева достаточно раскатать на подготовленном черновом основании и просто подключить к электропитанию. Кафель далее сверху клеится обычным способом без стяжки.

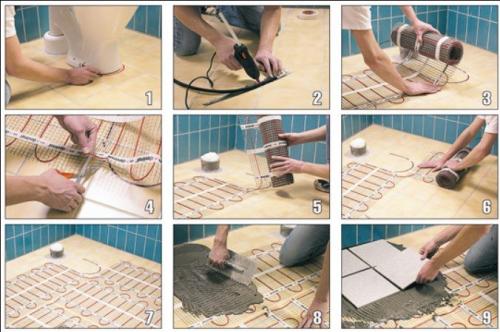

Как уложить плитку на нагревательные маты

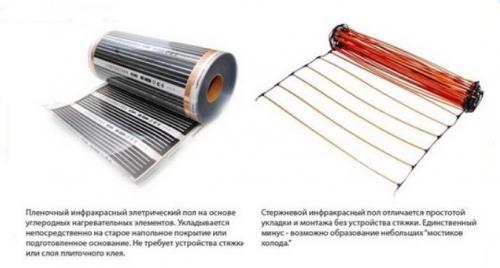

Пленочный теплый пол

Если в двух первых вариантах в качестве нагревательного элемента выступает кабель с металлическими жилами, то пленки устроены совершенно иначе. В пленочном теплом полу нагреваются углеродосодержащие материалы, генерирующие при подаче электрического тока инфракрасное излучение. Между собой эти термоэлементы соединяются медной шиной, а сверху и снизу закрываются оболочкой из полиэтилентерефталата.

Толщина термопленки для пола – всего 3–4 мм. А электроэнергии она при идентичной теплоотдаче потребляет на 20–25% меньше, нежели кабельный аналог. Однако идеальным выбором для кафельного покрытия такие пленки назвать сложно. Им подходит не всякий клей для плитки. Есть составы, которые могут растворить пленочную оболочку.

Производители этот электрический теплый пол рекомендуют под кафель монтировать только с укладкой между ними влаго- и огнестойкого СМЛ. А это дополнительные траты. Плюс сама термопленка стоит дорого. В итоге получается достаточно внушительная сумма за квадратный метр.

Пленочный и стержневой

Стержневой

Стержневой теплый пол обогревает также за счет инфракрасного излучения. В качестве нагревательных элементов в нем выступают карбоновые стержни-трубки, соединенные с двух сторон токопроводящимишинами. Монтируется такая система под керамическую плитку в тонкую стяжку 2–3 см либо в сантиметровый слой плиточного клея.

Главное достоинство стержневого термопола – в разы меньшее потребление электроэнергии по сравнению с кабелем. Однако счастливчики, купившие этот вариант, в отзывах указывают на его излишнюю дороговизну и постепенный выход стержней из строя. В результате платишь немалые деньги, а через несколько месяцев на полу начинают появляться холодные участки.

Как подключить электрический тёплый пол. Особенности подключения

Электрический теплый пол подключается главным образом через терморегулятор. Безусловно, подобные работы лучше всего доверить квалифицированному специалисту электрику, однако разобравшись со схемами подключения, можно справиться и самостоятельно. В большинстве случаев на самих терморегуляторах предоставляется схема подключения. Отталкиваясь от нее, можно разобраться во всем самостоятельно. Кроме всего прочего, существует два способа того, как можно подключить электрический обогрев:

1. Через щиток.
2. Через терморегулятор.

Если выбран вариант с прямым подключением от электрического щитка, то эту линию необходимо обеспечить отдельным автоматом. Это будет хорошо, так как в случае скачка напряжения, автомат сработает и снимет нагрузку с электрических теплых полов. Можно выполнить подключение терморегулятора через розетку.

Если говорить за терморегуляторы, то они сегодня существуют самых разных видов. Например, это могут быть электронные и механические. При их покупке они комплектуются температурным датчиком, клеммами, инструкцией по монтажу и эксплуатации.

Важно! Существует одно важное условие при подключении теплого пола. Максимальный ток, потребляемый электрическими теплыми полами, должен соответствовать максимальному току, который способен пропустить через себя терморегулятор.

Также стоит выделить и другую интересную особенность, которая поможет разобраться с деталями того, как подключить все правильно и быстро. Провода имеют разные цвета:

• Белый – фаза. На схеме преимущественно он обозначается буквой L .
• Синий – ноль. На схемах он изображен буквой N .
• Желто-зеленый – земля.

Что касается проводов, идущих от электрической сети, то они не всегда имеют подобную цветную маркировку. Чтобы найти фазу или ноль, здесь вам потребуется индикатор тока. Если лампочка на индикаторе загорается, значит, это фаза, если нет, то земля.

Подключение тёплого пола к терморегулятору. Разновидности терморегуляторов для электрических «теплых полов»

Терморегуляторы – это компактные приборы, рассчитанные на установку в стандартный подрозетник (встраиваемые модели) или непосредственно на стену (накладные). Для работы в системах теплых полов они должны укомплектовываться термодатчиком с сигнальным кабелем. Многие терморегуляторы имеют и встроенный термодатчик, который отслеживает температуру воздуха в комнате. Такие модели обычно применяются в тех случаях, когда система электрического отопления становится основным источником тепла. Но и в них всегда предусматривается возможность подключения выносного термодатчика и использования режима работы «по полу».

Цены на теплый пол

теплый пол

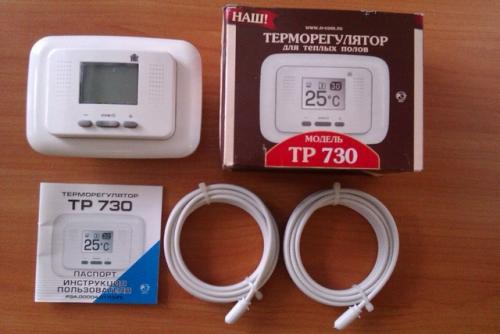

Терморегулятор в комплекте с выносным термодатчиком – для отслеживания температуры нагрева пола

Все разнообразие современных терморегуляторов можно разбить на три группы:

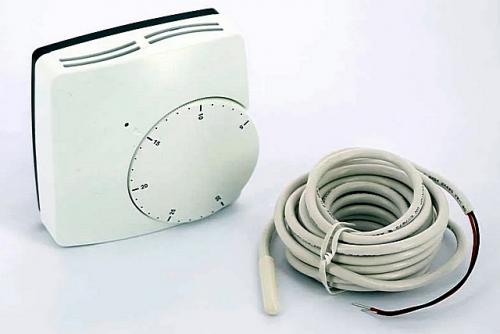

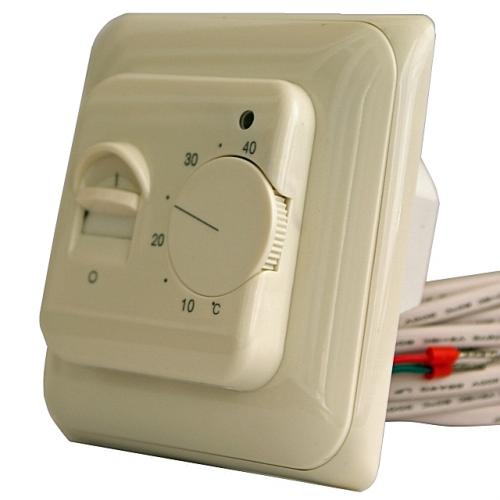

• Электромеханические приборы – самые простые по конструкции и использованию. И, понятно, самые недорогие по своей стоимости.

Все органы управления таких приборов обычно ограничиваются клавишей включения и установочным колесиком с нанесенной шкалой температуры. Предусматривается простейшая индикация – светодиод, говорящий о том, включено ли питание на обогревательных элементах в текущий момент.

Достоинства таких приборов – простота и доступна цена. Но точность вставления температурного режима может «хромать» — впрочем, это быстро решается пользователем на интуитивном уровне. И вторым недостатком, более важным, можно считать отсутствие возможности программирования режимов работы. То есть чувствительной экономии расхода электроэнергии добиться с электромеханическим терморегулятором не получится.

• Вторая группа – приборы электронные, оснащенные цифровым дисплеем и кнопками (сенсорами) для точной установки требуемой температуры нагрева.

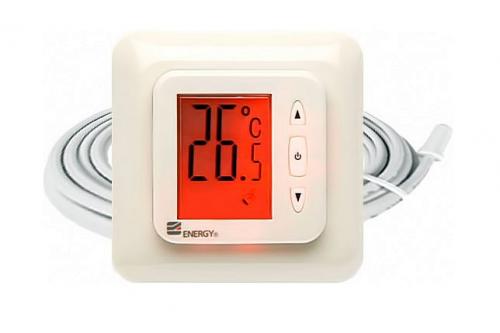

Терморегулятор Energy TK02 – позволяет точно вставить температуру нагрева пола и отслеживать ее текущее значение. Но на этом, увы, его функциональность и ограничивается.

Такие приборы, безусловно, удобнее в эксплуатации, но их функциональность мало чем отличается от электромеханических. Ни возможностей программирования, ни энергонезависимой памяти не предусматривается. По всей видимости, это обстоятельство как раз и ограничивает их популярность. Стоят они уже значительно дороже своих электромеханических «собратьев». Но вот достичь с ними реальной экономии потребления энергии – тоже не представляется возможным.

• Третья группа – это уже «умные» терморегуляторы, в функциональность которых заложено немало опций. Они обычно имеют встроенный датчик температуры – есть возможность переключения режимов контроля «по полу» и «по воздуху». Но самое главное – терморегулятор можно запрограммировать на несколько режимов работы и по времени в течение суток, и по дням, с учетом будней и выходных.

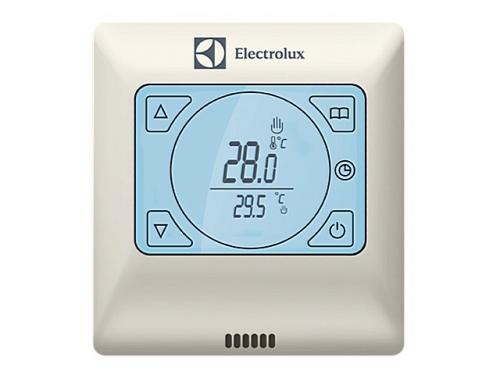

Программируемый терморегулятор Electrolux ETT-16 Touch с сенсорным экраном

Например, пол прогревается утром к подъему хозяев и остается в таком состоянии до их ухода на работу (учебу). В течение дня система будет просто поддерживать минимально необходимое значение температуры – тратить зазря энергию незачем. Но к приходу жильцов домой вновь будут созданы наиболее комфортные условия.

Таких циклов в течение дня можно запрограммировать несколько. А с учетом графика своей работы — заранее внести выходные дни, когда режимы нагрева будут иными. Всегда есть возможность и откорректировать заданные установки, если произошли те или иные изменения в укладе жизни семьи. Или просто – временно перейти на ручной режим. А запрограммированные режимы сохранятся в памяти прибора, и к ним в любой момент можно вернуться.

Современные модели, помимо этого, могут быть оснащены дистанционным управлением с пульта, или даже удаленным, по интернет- или GSМ-каналам связи.

Большинство представленных в продаже моделей рассчитано на управление системой «теплого пола» в одной комнате. Но если позволяют условия, то можно приобрести и двухканальный прибор. Он способен осуществлять независимый контроль за обогревом в смежных помещениях. Он комплектуется двумя выносными термодатчиками, а его клеммы позволяют провести подключения двух нагревательных контуров от одной подведённой линии питания.

Можно еще добавить то, что кроме встраиваемых и накладных приборов, выпускаются еще и терморегуляторы с установкой на DIN-рейку.

Цены на терморегуляторы

терморегулятор для теплого пола

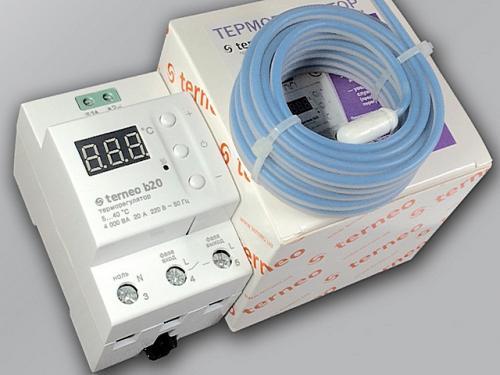

Терморегулятор с установкой на DIN-рейку

Но особого удобства для эксплуатации в условиях квартиры или дома в этом не видно. Разве что – нет необходимости тянуть линию питания к месту размещения терморегулятора – она и так в распределительном шкафу. Но зато больше проблем с прокладкой сигнального кабеля от термодатчика и «холодных концов» от нагревательного кабеля или мата. Так что выигрыш – сомнительный. А все комнатные регуляторы имеют достаточно аккуратное оформление. Так что не испортят интерьера – они отлично вписываются, например, в группы розеток или выключателей.
