Газовым конвектором называется прибор, используемый для отопления жилых и технических помещений. Это автономное высокоэффективное оборудование, визуально схожее с водяными радиаторами отопления. После установки прибор подключается к системе подачи газа.

Устройство

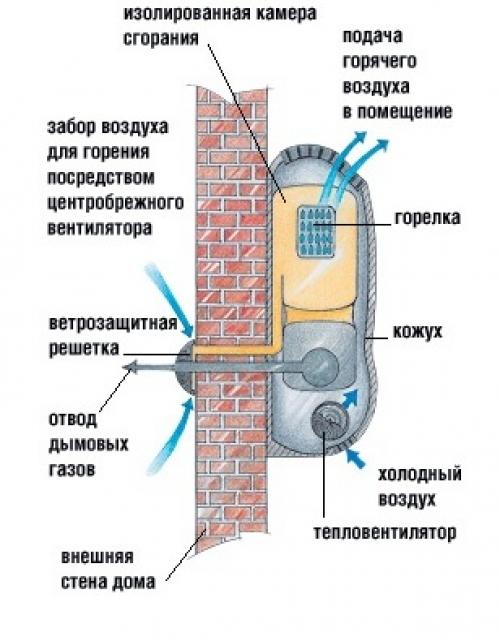

Чтобы разобраться, что собой представляет такое оборудование, необходимо ознакомиться с его конструкцией.

Основные комплектующие любого газового конвектора следующие:

1. Обладает декоративными и защитными функциями. Выполняется из прочного металла, покрытого специальной термостойкой краской, которая способна выдерживать резкие перепады температур и защищает поверхность от коррозии.
2. Теплообменник. Имеет ребристую поверхность. Изготавливается из жаропрочной стали или чугуна, сверху покрывается термостойкой краской.
3. Газовая горелка . Расположена внутри теплообменника и состоит из двух частей: запальной и основной. К первой подводится электрод, который разжигает ее с помощью электронного или пьезокерамического разряда, после чего зажигается основная горелка.
4. Комбинированный клапан. Регулирует давление газа, поступающего к горелке. Увеличивает, уменьшает или совсем прекращает подачу топлива в конвектор, в зависимости от сигналов, поступающих от системы автоматики.
5. Система отвода продуктов сгорания. Чаще всего отвод дымовых газов производится через коаксиальную трубу, которая прокладывается через наружную стену и выходит на улицу.
6. Термостат. Поддерживает заданную температуру в помещении путем регулирования работы газового клапана.
7. Система автоматики. Анализирует показания датчиков. При возникновении поломок и неполадок отключает оборудование.

Связанные вопросы и ответы:

Чем отличается газовый конвектор от других способов отопления

Газовый конвектор, как и другое тепловое оборудование для дома, содержит ряд отличительных особенностей – конструктивных, дизайнерских, экономических и других. На выбор влияет площадь отапливаемого помещения, сезонность эксплуатации, наличие или отсутствие электрической сети, подведён магистральный газ или это будет сжиженный вид топлива. Важный фактор – экономическая составляющая. То есть, стоимость самого оборудования плюс затраты на отопление. Правильный анализ параметров и свойств поможет выбрать необходимую конструкцию.

Тип установки

Газовые конвекторы выпускается двух видов — настенные или напольные. Первый вариант отличается меньшей мощностью, до 10кВт. Обладает компактными размерами, не занимает много места. Проще выбрать место для установки. Несложный монтаж. Настенный отопитель легко впишется в жилую зону и не нарушит интерьер помещения. Относится к бытовой серии.

Напольный вариант более массивен. Мощность до 20 кВт и более. Интереснее внешний дизайн, сложнее конструктивное исполнение. Требует отдельного дымохода и системы подвода воздуха с внешней стороны здания. Потребляет электричество. Устанавливается на ножки. Подходит для промышленных строений и помещений общегражданского назначения.

Топливо

Конвектор рассчитан на эксплуатацию с природным метаном (магистральный вид топлива) или сжиженным газом – пропаном. Для последнего случая предусмотрен специальный переходник, адаптер.

Использование природного газа целесообразно при наличии разветвлённой газовой сети рядом с точкой монтажа оборудования. Отпадает необходимость в периодической смене баллонов для сжиженного топлива. Вариант более эффективен с экономической точки зрения.

Применение баллонного газа – это полная автономность. Этот вид выгоден для садовых домиков, на фермах, как временный вид отопления жилья полевых бригад строителей, геологов, экспедиций. Минус – периодические поездки за новой порцией топлива.

Вид камеры сгорания

Закрытая или открытая камеры сгорания. Первый вариант предусматривает забор воздуха с улицы. Туда же, через коаксиальный дымоход, отводятся продукты сгорания. Второй вариант более компактен, но использует кислород помещения. Плюс – проще и дешевле конструкция.

СПРАВКА. Коаксиальный дымоход – это конструкция из двух, вложенных одна в другую, труб. Внешний контур применяется для подвода и одновременного подогрева воздуха с улицы. Внутренний контур отводит продукты сгорания.

Материал теплообменника

Сгорание газа происходит при высоких температурах, вплоть до 500-700°C. Такие тепловые потоки способны выдержать только сталь или чугун.

Стальная конструкция легче, проще в изготовлении и дешевле. Чугун лучше противостоит температурным воздействиям. Но материал труднее в обработке, теплообменник более тяжёлый. Плюс чугунноого теплообменника – срок эксплуатации в два-три раза выше, чем у стального, до 50 лет. Минус – стоимость выше на 20-30%.

Энергозависимость

Простые модели, работающие на сжиженном газе, полностью автономны, исключая подвоз топлива. Сетевая подача топлива ставит работу оборудования в зависимость от поставщика.

Добавление в систему вентилятора для скорейшего прогрева помещения, блоков управления, работающих от электричества, привязывают обогреватель к внешним источникам энергии.

Какие основные принципы работы газового конвектора

Газовые конвекторы для отопления дома — настенные или напольные приборы, работающие на сетевом или сжиженном газе. Внешне напоминают радиатор отопления, но в отличие от него, оснащены перфорацией в нижней и верхней части корпуса.

Газовые конвекторы прогревают помещение быстрее, чем электрические аналоги.

Это связано с большей площадью теплообменника и более высокой скоростью теплопередачи, обеспеченной особенностями конструкции камеры сгорания.

Для чего нужен и где применяется?

Воздушное отопление на газовом топливе — отличное решение для обогрева частного дома. Оно не менее эффективно, чем печное или водяное автономное, и обходится намного дешевле. Такие системы обогрева часто используют в тепличных хозяйствах, на животноводческих комплексах, птицефермах.

Газовые конвекторы выручат в тех случаях, когда по каким-либо причинам затруднен монтаж водяного радиатора.

Такие ситуации нередки в:

• подвалах,
• подземных гаражах,
• цокольных этажах.

Мобильные конвекторы, работающие на сжиженном газе, оптимальны для обогрева небольших помещений:

• дачных домиков, гаражей,
• расположенных в отдалении от централизованных коммуникаций торговых точек.

Как работает: устройство и принцип действия

Газовые конвекторы имеют простое устройство. Основные узлы и элементы конструкции:

• камера сгорания;
• теплообменник, являющийся составной частью камеры сгорания;
• горелка с запальником;
• модуль управления;
• термостат;
• коаксиальный патрубок;
• корпус.

Стационарные конвекторы требуют устройства отверстия в стене, через которое будет осуществляться забор воздуха с улицы и вывод туда же продуктов сгорания. Большинство моделей энергонезависимы и автономны. Но есть требующие подключения к электросети. Они выгодны тем, что в режиме ожидания пламя гаснет и разжигается от искры при срабатывании термостата.

Принцип работы конвектора заключается в том, что при сгорании топлива выделяется большое количество тепла. Оно обеспечивает нагрев теплообменника. Через нижнее воздухозаборное отверстие поступает воздух, нагревается и в соответствии с законами физики, поднимается вверх, покидает корпус через перфорацию в его верхней части. Продукты сгорания отводятся через выходной патрубок на улицу.

Отзывы о газовых конвекторах отопления дома: плюсы и минусы

На основании отзывов тех, кто обогревает свой дом газовыми конвекторами, можно сделать выводы о преимуществах и недостатках этой системы отопления.

Плюсы:

• не требует электричества;
• нагревает дом быстрее, чем система с котлом и радиаторами;
• экономичность;
• минимальный уход;
• высокая температура теплообменника;
• эстетическая привлекательность.

Минусы:

• конвектор не может стать полноценной заменой газовому котлу;
• необходимость формирования отверстия в стене;
• быстрое охлаждение стальных теплообменников.

Как правильно выбрать мощность газового конвектора для определенного помещения

Принцип расчета здесь такой же, как для любой отопительной техники. Грубо суммарную мощность конвекторов можно посчитать из соотношения 1 кВт мощности на 10 м²площади. Соотношение справедливо для эффективно утепленных помещений с высотой потолков 2–2,5 м. Для другой высоты потолков лучше вести подсчет по кубометрам из соотношения 40 Вт на 1 м³.

Более точный результат дает покомнатный расчет с учетом климатических особенностей.

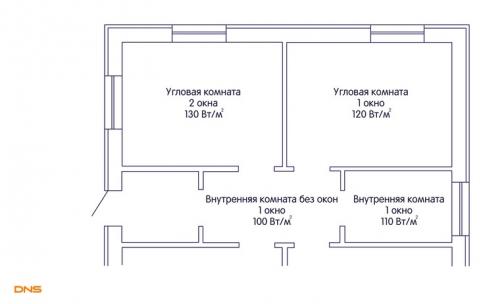

1. Определите мощность конвекторов для отопления комнаты с учетом ее остекления и расположения.

2. Если этаж ниже отапливаемый, умножьте потребную мощность на 0,85. То же, если верхний этаж также отапливаемый.

3. Если теплоизоляция выше обычного (стены в два кирпича, дополнительная теплоизоляция, окна с двойными стеклопакетами, хорошо утепленные крыша и пол), умножьте потребную мощность на 0,8.

Толщина материала, необходимая для обеспечения теплопроводности 0,05 Вт/(м2х К)

4. Если теплоизоляция низкая (стены в один кирпич, одинарные стеклопакеты, панорамные окна), умножьте результат на 2.

5. Умножьте потребную мощность на коэффициент климатической зоны: 0,7–0,9 — для южных регионов России, 1,0–1,5 — для средней полосы, 1,5–2,0 — для севера.

6. Добавьте 20% запаса на аномальные морозы, умножив результат на 1,2.

Если комната маленькая (до 10 м), можно обойтись одним конвектором. Если же комната больше и суммарная мощность получилась больше 2 кВт, лучше разделить ее на несколько конвекторов. Это создаст более равномерное распределение температуры по помещению.

Например, в Подмосковье для угловой комнаты с двумя окнами и площадью 18 мрасчет будет следующим:

1. 130 х 18 = 2340 Вт

2. Сверху и снизу — отапливаемые этажи. 2340 х 0,85 х 085 = 1690 Вт.

3–4. Теплоизоляция обычная, мощность не меняется.

5. В Подмосковье климатический коэффициент 1,5: 1690 х 1,5 = 2536 Вт.

6. 2536 х 1,2 ≈ 3 кВт.

Оптимальный вариант — два.

Обязательно узнайте, какая мощность выделена на ваш дом. Если получившаяся потребная мощность больше выделенной на дом, просто отопить дом конвекторами не получится. Нужно либо искать способ увеличить входную мощность (например, организовать трехфазное подключение), либо вообще отказаться от отопления электричеством.

Какие безопаснонстные меры следует соблюдать при установке и эксплуатации газового конвектора

ФЕДЕРАЛЬНАЯ СЛУЖБА ПО ЭКОЛОГИЧЕСКОМУ, ТЕХНОЛОГИЧЕСКОМУ

И АТОМНОМУ НАДЗОРУ

ПРИКАЗ

ОБ УТВЕРЖДЕНИИ ФЕДЕРАЛЬНЫХ НОРМ И ПРАВИЛ

В ОБЛАСТИ ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ "ПРАВИЛА БЕЗОПАСНОЙ

ЭКСПЛУАТАЦИИ ТЕХНОЛОГИЧЕСКИХ ТРУБОПРОВОДОВ"

В соответствии с,иФедерального закона от 21 июля 1997 г. N 116-ФЗ "О промышленной безопасности опасных производственных объектов" (Собрание законодательства Российской Федерации, 1997, N 30, ст. 3588; 2011, N 30, ст. 4596; 2021, N 24, ст. 4188),иПоложения о Федеральной службе по экологическому, технологическому и атомному надзору, утвержденного постановлением Правительства Российской Федерации от 30 июля 2004 г. N 401 (Собрание законодательства Российской Федерации, 2004, N 32, ст. 3348; 2011, N 50, ст. 7385; 2021, N 50, ст. 8591), приказываю:

1. Утвердить прилагаемые федеральныев области промышленной безопасности "Правила безопасной эксплуатации технологических трубопроводов".

2. Настоящий приказ вступает в силу с 1 сентября 2022 г. и действует до 1 сентября 2028 г.

Руководитель

А.В.ТРЕМБИЦКИЙ

Утверждены

приказом Федеральной службы

по экологическому, технологическому

и атомному надзору

ФЕДЕРАЛЬНЫЕ НОРМЫ И ПРАВИЛА

В ОБЛАСТИ ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ "ПРАВИЛА БЕЗОПАСНОЙ

ЭКСПЛУАТАЦИИ ТЕХНОЛОГИЧЕСКИХ ТРУБОПРОВОДОВ"

I. ОБЩИЕ ПОЛОЖЕНИЯ

1. Настоящие федеральные нормы и правила в области промышленной безопасности "Правила безопасной эксплуатации технологических трубопроводов" (далее - Правила) устанавливают требования, направленные на обеспечение промышленной безопасности, предупреждение аварий, случаев производственного травматизма при эксплуатации технологических трубопроводов на опасных производственных объектах, на которых получаются, используются, перерабатываются, образуются, хранятся, транспортируются, уничтожаются опасные вещества, указанные в,,,,,приложения 1 к Федеральному закону от 21 июля 1997 г. N 116-ФЗ "О промышленной безопасности опасных производственных объектов" (Собрание законодательства Российской Федерации, 1997, N 30, ст. 3588; 2009, N 1, ст. 17; 2013, N 9, ст. 874) (далее - Федеральный закон N 116-ФЗ), в количествах, указанных вк Федеральному закону N 116-ФЗ (Собрание законодательства Российской Федерации, 1997, N 30, ст. 3588; 2017, N 9, ст. 1282) (далее - технологические трубопроводы).

В чем преимущества использования газового конвектора в сравнении с электрическим отоплением

Основной принцип работы газового конвектора на баллонном топливе — это процесс естественного теплообмена, при котором нагретый воздух поднимается, а холодный опускается к поверхности пола. Непрерывность этого перемещения позволяет поддерживать заданную температуру в помещении. Кроме того, помимо естественной конвекции, может дополнительно использоваться искусственное нагнетание воздушных масс. В этом случае теплообмен ускоряется, воздух нагревается быстрее.

По сути, весь процесс работы оборудования сводится к следующим моментам.

• Газ поступает к горелке.
• В технологические отверстия на корпусе — воздухозаборники — поступает холодный воздух.
• Проходя через прибор, воздушные массы нагреваются, поступают в пространство комнаты, поднимаются и циркулируют дальше.
• Продукты горения отводятся по коаксиальному дымоходу за пределы помещения.

Газовые конвекторы с баллонным подключением не требуют доступа к магистральным коммуникациям. В этом случае основным источником поступления топлива в камеру сгорания становится резервуар, в котором под давлением находится закачанный пропан. Помимо обычных баллонов, могут применяться варианты со сжиженным газом — в этом случае продолжительность работы прибора на одной заправке увеличится в 2-3 раза.

Модели газовых конвекторов могут иметь настенный или напольный тип крепления. Первая группа приборов монтируется на жесткое соединение к поверхности стен в вертикальном положении, не перемещаясь в процессе эксплуатации. Напольные приборы могут бывают мобильные, снабженные роликами для перемещения, или стационарные.

В конструкции газового конвектора с баллонным типом топлива присутствуют следующие компоненты:

• горелка с запалом, используемая для сгорания топлива в закрытой камере;
• теплообменный элемент;
• газоуловитель и труба дымохода;
• термореле для поддержания заданного температурного режима;
• автоматика, отключающая подачу топлива в случае неисправности прибора;
• корпус с технологическими отверстиями для обеспечения процессов теплообмена.

Опционно устанавливается вентилятор для нагнетания воздуха. Кроме того, внутри техники мобильного типа можно найти отсек для установки газового баллона определенного размера. В «домашних» стационарных конвекторах используется подключение через гибкие шланги для газа с выносом баллона в специальный уличный шкаф, как требуют правила пожарной безопасности.

Можно ли использовать газовый конвектор для отопления больших помещений

Теперь поговорим о преимуществах и недостатках данной категории отопительных приборов. Следует понимать, что качество работы газового конвектора, как и сборки, будет зависеть от стоимости. Если выбрать что-то дешевое, то экономии добиться не удастся, ведь больше года агрегат попросту не прослужит. Проведение ремонта в этом случае будет просто нерентабельно. Поэтому попробуем разобраться в плюсах и минусах таких устройств, но с оглядкой на то, что речь идет о качественной модели газового конвектора. Итак, их преимуществами можно назвать:

• возможность самостоятельного монтажа;
• экономичность при расходовании газа;
• возможность быстрого нагрева помещения;
• не очень высокая стоимость;
• нет необходимости делать водяное отопление в доме;
• высокая автономность;
• газовые модели не осуществляют сжигание кислорода, в отличие от электроаналогов;
• нет зависимости от электрической энергии;
• можно поставить в местах, где нет централизованного газоснабжения, ведь есть возможность подключения к баллону с газом.

Но у конвекторов газового типа есть и кое-какие минусы:

• если будет использоваться газ в рамках централизованного газоснабжения, то нужно получить разрешительную документацию на подключение конвектора к системе;
• конвектор обычно имеет немалые габариты;
• нужно проводить работы по пробиванию дырок в стене наружу в месте крепления прибора;
• если есть необходимость установки нескольких устройств, то газ нужно подводить отдельно к каждому, причем исключительно с наружной стороны постройки.

Но учитывая, что преимуществ такое устройство имеет существенно больше, его применение будет совершенно оправданно.
