Как правильно подключить узо.
Использование в быту разнообразной техники приводит к необходимости усиления защиты от поражения электрическим током. Такая опасность возникает, если повреждается изоляция. При этом пробой идет на корпус прибора, прикосновение к которому может иметь тяжелые последствия. Прикрепленный на щитке в квартире или доме автоматический выключатель предохраняет цепь лишь от короткого замыкания и высокого тока. Для защиты от утечки тока в паре с автоматом работает устройство защитного отключения
. Их отдельное подсоединение не требуется при использовании диффавтоматов (автоматов дифференциальной защиты), в корпусе которых размещены оба предохранителя. Чтобы определить, как правильно подключать узо, следует знать электрические параметры квартирной проводки и суммарную силу тока бытовых приборов.

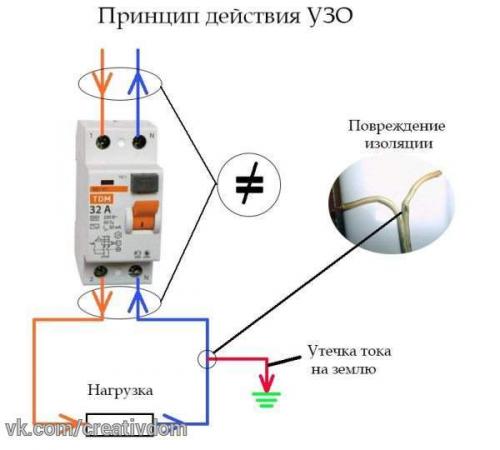

Принцип действия и место установки.
К клеммам прибора подводят два провода: по одному из них ток идет к потребителю, а по второму - отводится во внешнюю цепь. При утечке появляется разность токов - защитный предохранитель сопоставляет ее с допустимой величиной потерь. В случае если фактическая разница превышает номинал (он заложен в паспортных данных узо), происходит аварийное отключение.
Где в квартире ставить прибор, зависит от его функций. Таким образом, если его назначение - защитить всю проводку, узо располагают на щитке, рядом со счетчиком. Именно оттуда начинается внутриквартирная разводка. Чтобы обезопасить работу конкретного бытового прибора, вблизи него монтируется коробка - основание, к которой крепят защиту.
Как правильно подобрать узо.
Защитные устройства отличаются техническими данными, по которым их выбирают. В квартире с двухфазной цепью и напряжением сети 220 в приемлема установка узо с двумя полюсами (нулем и фазой. В том случае, если в цепи имеется три фазы, ставится предохранитель с четырьмя полюсами - этот вариант мы применим для квартир новой планировки. На выбор прибора влияют характеризующие его токи:
Отсечки - он должен на 25% превышать наибольший ток потребления в квартире (его следует узнать в жэке);.
Номинальный - максимальный ампераж, на который рассчитан прибор (его выбирают с запасом по отношению к току отсечки) - от 16 до 100 а;.
Дифференциальный - номинальный показатель утечки, при котором узо отключает цепь;.
Тип дифференциального тока, на который настроен прибор - переменный (ас), переменный и пульсация постоянного (а), постоянный и переменный (в); с выдержкой отключения (S и G.
К потребителю по линиям электропередач транспортируется переменный ток, поэтому и в доме, и в квартире эксплуатируют приборы с маркировкой ас и номинальным током 32 а. следует помнить, что у электроприборов происходят естественные токовые потери. Они незначительны, но если в квартире много техники, то утечки складывают: если они составят 1/3 от номинального показателя, это будет провоцировать необоснованное срабатывание узо. Иногда суммарный показатель достигает 10 мА, что характерно и для жилья со старой проводкой. Поэтому оптимальный параметр дифференциального тока - 30 мА - приемлемый порог, чтобы защитить человека.
Подключение узо в электрическую цепь квартиры.
Встраивание прибора в единую цепь обычно не вызывает затруднений. В квартире подключить узо позволяет как встроенная DIN - рейка (на электрощитке), так и отдельно расположенная. Она имеет специально перфорированные отверстия для того, чтобы вставить тыльные защелки прибора - они идентичны элементам автомата. На корпусе узо маркированы верхние и нижние клеммы нулевого провода (N) и фазного (L. схема предполагает подключение силового кабеля (ввода) сверху, а нагрузки - снизу.
Защитная аппаратура подсоединяется в таком порядке:
Вводный автомат - его соединяют с силовым кабелем наружной сети. Прибор выбирают по максимальному току в зависимости от нагрузок, предусмотренных для энергоснабжения квартир.
Электросчетчик - регистрирует расход электроэнергии, передает напряжение на защитное устройство.
Узо - в его верхние клеммы подключают кабеля от счетчика (фазу - к отметке L, ноль - к обозначению N. к нижним клеммам прибора присоединяют кабеля нагрузки. Помимо этого, схема требует подключения фаза L/ фаза L, ноль N/ ноль N. только такой порядок обеспечивает работоспособность узо.
Автоматы на мощные приборы. Фазный кабель от узо соединяется с фазой автомата, а ноль - с его нейтралью.
