Как сделать печь на отработке своими руками?

29.01.2017 в 11:30

Узнать о том, как правильно сделать печь на отработке, хотели бы многие владельцы гаражей и небольших дач. Собрать такую экономичную и надежную конструкцию своими руками не слишком сложно. Сварить из листовой стали можно буквально за день.
Какие материалы понадобятся?

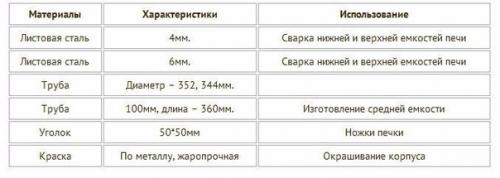

Для изготовления печи, функционирующей на отработанном топливе, нужно приготовить:

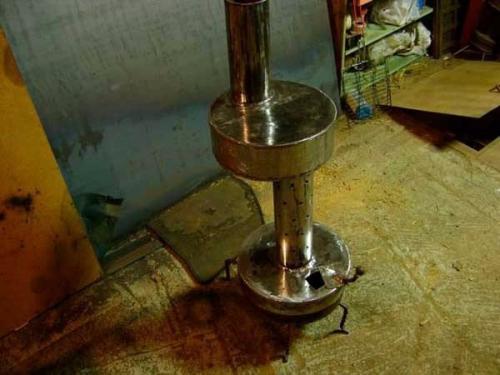

На фото.
Также будут необходимы:
- Аппарат сварочный.
- Болгарка с отрезным и шлиф кругами.
Основные элементы конструкции.

Состоит печь на отработанном масле из трех основных элементов:
1 нижней камеры. В нее подается отработка.
2 средней камеры. Она представляет собой трубу небольшого диаметра с вырезанными в ней отверстиями. Это своеобразная горелка, в которой пары разогретого топлива смешиваются с воздухом.
3 верхней камеры. Здесь происходит догорание паров. Крышку делают из стали 6 мм, так как разогревается она гораздо сильнее любых других элементов конструкции (до 800 гр.
Продукты горения выходят через дымоход, служащий в свою очередь еще одним источником обогрева помещения (температура его поверхности во время топки может достигать 200 гр.
Важно: длина дымохода не должна быть меньше 4 м. в помещении его можно располагать под небольшим углом, снаружи - только вертикально.
Сборка нижней емкости.
Стенки приемного бака проще всего из отрезка трубы изготовить. Снизу к нему приваривается дно из листовой стали в 4 мм. В крышке нужно проделать отверстие диаметром в 60 мм. В него будет подаваться топливо. Сверху его в последующем нужно будет прикрыть крышечкой из листовой стали, вращающейся на болту вокруг своей оси. В последующем она будет служить для регулирования силы тяги и активности горения. Также в крышке прорезают отверстие под горелку. Остальные элементы по представленному ниже чертежу собираются. Обязательно соблюдайте все указанные на нем размеры.
Совет: после того как приемник будет готов, налейте в него воды. Так можно проверить его на герметичность.
Сборка горелки.
Сборку печи на отработке изготовлением горелки продолжают. В приготовленном для этого элемента конструкции отрезке трубы просверливаются небольшие отверстия. Распределять их необходимо равномерно. Диаметр их около 1/10 диаметра самой трубы составляет. В рассматриваемой нами конструкции их 48 (8 по кругу и 6 по высоте. Далее перфорированный таким образом отрезок перпендикулярно - по уровню - приваривается к отверстию крышки приемного бака.
Изготавливается верхний бак примерно так же, как приемник. В его крышке делается отверстие. К нему будет приварен дымоход. В дне бака также прорезается (с противоположного от дымохода края) отверстие. Его диаметр должен составлять 100 мм. Снизу к нему приваривают кусок трубы 110 мм. В него будет вставляться горелка. Изнутри бака между двумя отверстиями к крышке приваривается отсекающая пластина.
Заканчивают собирать печь на отработке установкой дымохода, склепать который можно также своими руками. Его приваривают к крышке и выводят его на улицу. Далее между приемным и верхним баками устанавливают распорку из уголка или трубы. На заключительном этапе печку окрашивают жаропрочной краской.
Розжиг печи.
Для розжига в нижний бак топливо наливается. При этом используется воронка. Далее сюда же наливают немного бензина и поджигают его. Сгорая, это топливо разогреет масло, которое начнет интенсивно испаряться. Нужно подождать, пока бензин догорит. После этого воспламеняться пары самой отработки. На верхней крышке печи можно, в том числе готовить еду или кипятить чай. Разумеется, пользоваться такой конструкцией нужно таким образом, чтобы исключить риск возникновения пожаров. Для того, чтобы собрать ее своими руками следует обладать все лишь минимальными навыками сварщика. Остальное - не более, чем дело техники.
