Кирпичная кладка арок, сводов и перемычек.
Перемычка - это перекрытие дверного или оконного проёма. Наибольшее применение получили в строительстве железобетонные перемычки. Они могут перекрывать длинные пролёты и выдерживать большие нагрузки.
Кирпичные перемычки используются только для ненесущих стен, так как не обладают для этого достаточной прочностью. Ширина пролёта при этом не должна превышать 1, 7 м.
Обычные кирпичные перемычки рядовыми называют. Кирпич в них поддерживает арматура. Как архитектурная деталь фасадов используются клинчатые, лучковые, стрельчатые, арочные, полуциркулярные и коробковые перемычки.

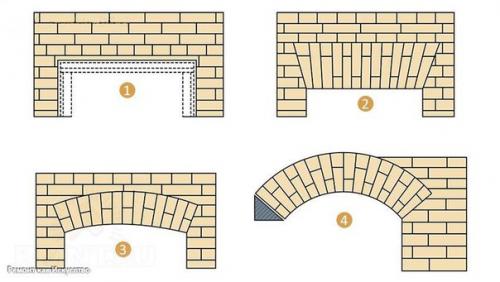

Разновидность их обусловлена формой проёма, а точнее, очертанием верхней его части. По принципу арочной перемычки выкладываются своды, которые являются перекрытием зданий.
До изобретения бетона (конец XIX века) проёмы перекрывались именно кирпичными перемычками. Это было не только дань красоте. Клинчатые и разновидности арочных перекрытий проёмов держали нагрузку от стены за счёт распора, который обеспечивало веерное расположение кирпича в кладке.
В храмовой архитектуре арки и своды, как способ перекрытия проёмов и помещений, стали со временем каноном церковного зодчества. Современные кирпичные арочные проёмы и сводчатые перекрытия являются лишь архитектурным решением.
Использование арочных или клинчатых перемычек необходимо при реконструкции зданий и сооружений Xvii - XIX веков.
Печи, камины и сегодня возводятся почти в каждом загородном доме, где часто применяются арочные или клинчатые перемычки и цилиндрические своды при возведении подпечка или опечья.
Рядовые перемычки.
Рядовые перемычки по принципу обычной кирпичной кладки делаются. Она ведётся также с перевязкой и обеспечением горизонтальности и вертикальности швов. Отличием её от простой кладки является соблюдение особого качества работ. Необходимо тщательное заполнение швов для создания совместной работы всех кирпичей перекрытия проёма.
Рядовые перемычки, в отличие от обычной кладки, не только сжимаются под весом вышележащей стены, но и изгибаются, не имея опоры в проёме. Размер кирпичной перемычки принимается из расчёта работы её в проёме на изгиб. Высота составляет 5, 6 рядов кладки. В длину размер считается по ширине проёма плюс 500 мм в каждую сторону от него.
Кирпичная кладка арок, сводов и перемычек своими руками.
В силу особой важности конструкции перекрытия любого проёма кирпич подбирается для кладки отборный, марка раствора применяется не ниже 25. В рядовой перемычке кирпич опирается на арматуру, которая замоноличивается в слое цементно-песчаного раствора.
Армирование назначается расчётом и зависит от величины нагрузки на проём. При небольших их значениях арматура устанавливается конструктивно из круглой стали диаметром 4-6 мм. Количество её при этом составляет - один стержень на половину кирпича стены. Арматура должна заходить в кладку за грань проёма минимум на 250 мм. Концы их вверх вокруг кирпича загибают.
Для устройства рядовой перемычки, как и любой другой, потребуется инструмент, который применяется для обычной кирпичной кладки. Чтобы сделать армированную опору кирпичу, необходима установка опалубки. Её можно изготовить из досок толщиной 40-50 мм.
Избежать протекания раствора и придать низу перемычки более ровный вид можно, настелив на доски любую рулонную гидроизоляцию или простую полиэтиленовую плёнку. Нужно помнить, что неровности на поверхности опалубки отразятся на внешнем виде верхней части проёма.
На опалубке расстилается растворный слой, на который укладываются арматурные стержни и втапливаются в него. Затем укладывается второй слой раствора, который покрывает арматуру. Важно соблюдать при этом толщину защитного слоя для металлических изделий. Он составляет минимум 3 см.
Раствор при твердении должен набрать необходимую прочность, чтобы можно было вести дальнейшую кладку перемычки. Срок выдерживания его в опалубке составляет не менее 12 суток летом, осенью - не менее 20 суток. В период отрицательных температур необходимо соблюдение специальных мероприятий, разработанных для зимней кладки.
Для поддержки опалубки из кладки выпускают кирпичи, которые впоследствии срубают после набора раствором полной прочности и снятия досок. Можно устроить в кладке борозду и завести в неё опалубку, после удаления которой в это место устанавливают кирпич с устройством кладочного шва.
Большие проёмы (шире 1, 5 м) предполагают установку под опалубку стоек. Можно опорные доски под настилом для жёсткости на ребро установить.
Клинчатые перемычки.
Клинчатым перемычкам не требуется опора из армированного раствора. Несущая способность такой перемычки возникает за счёт распора в клинообразной установке кирпича.
Существует для варианта устройства клинчатых перемычек:
Клинообразный вертикальный шов кладки;.
Клинообразная форма кирпича.
В случае клинообразного шва его толщину снизу принимают не менее 5 мм, а сверху - не более 25 мм. Лишь в том случае, если применяется клинчатый кирпич, шов в кладке делается одной толщины не более 10 мм. Клинчатые перемычки устанавливаются при помощи опалубки с кружалами.

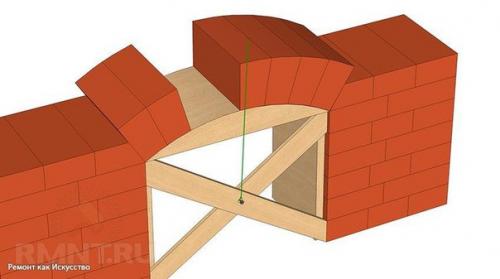

В том случае, если оконный или дверной проём кладётся с четвертями, то для сооружения клинчатой перемычки потребуется три кружала. Одно делается более коротким и устанавливается на уровне четвертей, два других - внутри проёма. На более длинные кружала настилается опалубка, которую можно сделать из досок.
Стену кладут до уровня верхней части перемычки с устройством пяты (опоры. При этом сразу определяется угол наклона края перемычки (кирпичей) относительно вертикали. Далее необходимо разметить на опалубке будущего перекрытия все ряды. Количество их обязательно должно нечётным быть. Важно при расчёте устройства каждого ряда учитывать толщину шва.
Центральный кирпичный ряд вставляется вертикально и является замком. Он создаёт сжатие в нижней части перемычки и даёт возможность выдерживать вышележащую нагрузку без армирования.
Начинают кладку клинчатой перемычки от пят к середине с двух сторон, чтобы в конечном итоге подойти к центральному кирпичу - замку. Выдержать точно направление каждого шва можно, находя точку пересечения линий направления обеих пят. В это место вбивается гвоздь на опалубке и с помощью верёвки, привязанной к гвоздю, определяется линия каждого шва.
Арочные перемычки, арки и своды.
Принцип устройства арочных перекрытий проёмов и сводов не отличается от кладки клинчатых перемычек. Форма арки может быть лучковая, стрельчатая, полуциркулярная, коробковая. Отличие их состоит в выборе центра, размера сегмента и радиуса окружности.
Кирпичная кладка арок, сводов и перемычек своими руками.
В любом варианте центральная линия шва перпендикулярна к внутренней поверхности перемычки или арки. Кривая линия образуется за счёт клинообразной формы шва или клиновидного кирпича. В случае арочного перекрытия проёма центральная линия шва - это продолжение радиуса кривой.
Толщина швов принимается, как и в клинчатых перемычках:

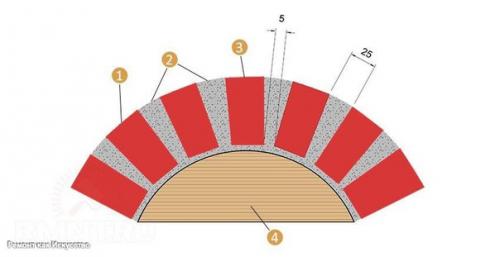

Минимум 5 мм - для нижней части вертикального шва;.
Максимум - 25 мм - для верхней части.
Форма опалубки изготавливается в соответствии с выбранной формой перекрытия. Проверка радиального направления швов и правильности кривизны арок производится верёвкой, привязанной к центру окружности каждого участка перемычки. Можно изготовить шаблон - угольник для нужного очертания полуокружности или сегмента.
Кирпичная кладка арок, сводов и перемычек своими руками.
Арки по принципу арочной перемычки выкладываются. Своды сегодня возводятся при строительстве общественных зданий, церквей или храмов. Для их устройства делается сплошная опалубка необходимого очертания. Цилиндрические своды часто в "Ёлку выкладываются". Кладка ведётся одновременно параллельно оси свода и рядами под углом в 45\xB0.
Под опалубку подкладываются клинья, которые постепенно при распалубке вынимаются, чтобы обеспечить равномерное её опускание. Свежая кладка очень к нагрузкам чувствительна. Нельзя на неё ставить ёмкости с раствором или располагать кирпич для кладки. Это может привести к искажению формы перекрытия и нарушению связывания кирпича с раствором.
Кирпичная кладка арок, сводов и перемычек своими руками.
Своды и арки сложной конфигурации требуют высокой квалификации каменщика, и лучше доверить работу специалисту. Разобравшись в тонкостях технологии кирпичных перекрытий проёмов, сооружение перемычек и арок несложной конфигурации не составит большого труда.
Кирпичные перемычки, арки и своды, пришедшие из прошлого, и сегодня украсят фасад дома, ограждение, малые архитектурные формы, камины и печи, гармонично вписываясь в интерьер или экстерьер практически любого архитектурного стиля.
