Кладка треугольной печи.

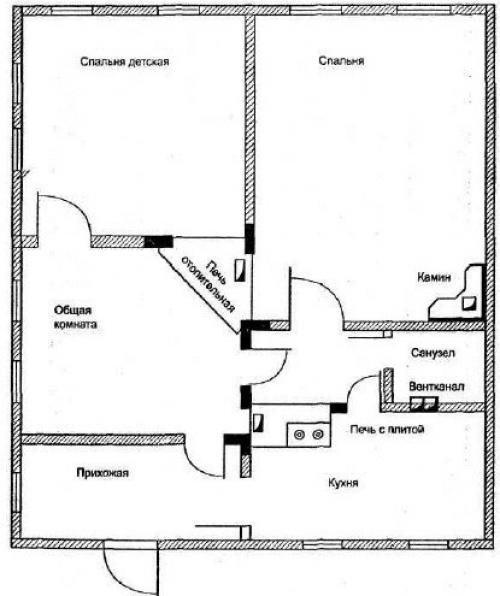

Таким образом, если хочется иметь одну печь, которая обогревала бы сразу три комнаты и не занимала бы много места, то для этого подойдет треугольная печь. Ее располагают в месте соединения трех стенок. Разметку под кладку печи делают обычно на полу после настилки полов и устройства перегородок. С расчетом будущих разделок 1 выпиливают перегородки а, б и в. в начале разметки проводят линию длиной 109 см заподлицо со стенкой 2. это будет передняя стенка печи
. Из середины этой линии с помощью угольника 3 к перегородке б проводят перпендикулярную линию также длиной 109 см. На концах прочерченных линий намечают местоположение углов 4 печи, ширина которых будет 12 см.
Треугольная печь. Общий вид.
У перегородки б намечаемый угол печи должен быть расположен по ее центру, даже если толщина перегородки будет меньше или больше ширины угла печи. В случае если печь закладывают в помещении, где еще меру печи и по отвесу отмечают высоту фундамента. Заложив фундамент, начинают кладку печи по выполненному отверстию. Кладка печи очень сложная, так как многие кирпичи в процессе кладки придется стесывать (теску лучше производить по шаблону. Делая в углах печи перевязку, приходится выполнять фигурную теску кирпича 5. для упрощения кладки печи по ее углам можно по отвесу поставить враспор между потолком и полом три обрезные доски шириной 12 см и закрепить их после кладки 1-го ряда. В этом случае кладку делают по доскам, которые могут служить и как указатели места расположения порядовок, если начертить на них по угольнику высоту каждого ряда.

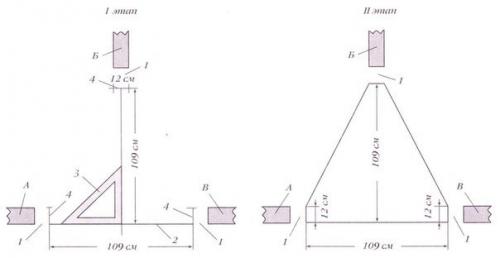

Треугольная печь. Разметка под кладку: I этап - нанесение линий по заданным размерам печи, II этап - вычерчивание контура печи.
Самое главное в кладке треугольной печи - правильно сложить 1-й ряд, чтобы он был ровным по правилу. Это связано с тем, что по шаблонам 1-го ряда в дальнейшем выполняют кладку углов 6 до верха печи. Во время кладки возле углов могут выдавливаться из ряда непрямолинейные четвертки 7. после кладки верхних двух - трех рядов их нужно опять поставить на место с помощью удара по дощечке, прислоненной к ним, а можно забить их на растворе после кладки верхнего ряда. Для удобства кладки по контурам пустот газовых треугольных камер обычно вырезают из фанеры шаблоны, соблюдая их размеры; прикладывая их к камерам, проверяют правильность кладки. Сначала каждый ряд печи подбирают насухо, проводя необходимую теску или подколку кирпичей, а затем кладут на раствор. Поддувальную камеру 8 выкладывают под большую колосниковую решетку 9, при меньшей решетке кладка упрощается.

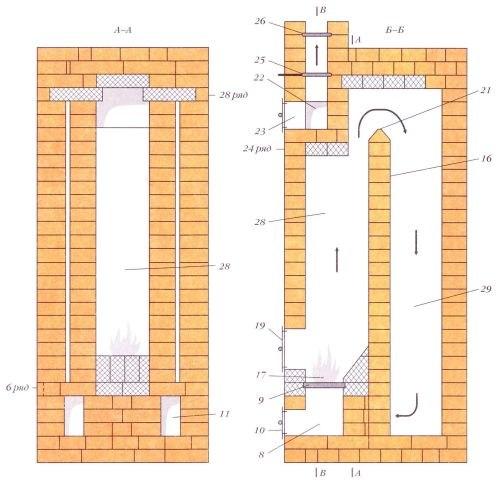

Треугольная печь. Разрезы по а - а и б - б.
Кладка 1 - го ряда рассчитана так, чтобы 2-й ряд перевязывал его на четверть кирпича. В 3-м и 4-м рядах выкладывают поддувальную камеру 8 с окном, в котором устанавливают дверку 10, а также горизонтальные газоходы 11 шириной не менее 7 см (газоходы по ширине должны быть одинаковыми и у левой, и у правой стенок печи. Нужно обратить внимание на то, что, если для печи будет заложена узкая колосниковая решетка, в 4-м ряду в поддувале не будет треугольных вкладышей 12. А вместо них будут почти заподлицо с поддувальным окном слева и справа по две четвертки. В горизонтальных газоходах делают три окна чистки и устанавливают в них дверки 13.

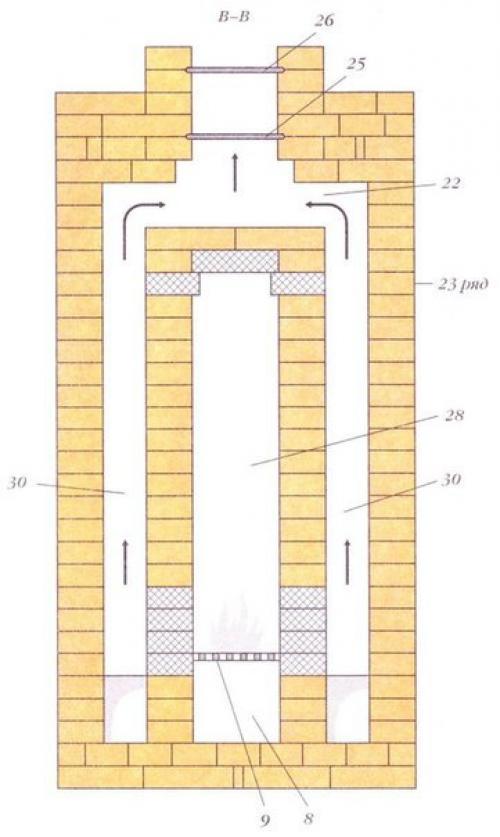

Треугольная печь. Разрез по в - в.
Окно чистки, которое находится в боковой стенке, можно заложить в любой из боковых стенок, то есть не обязательно с левой стороны. В 5-м ряду выполняют перекрытие над дверками чистки и поддувальной дверкой и продолжают кладку горизонтальных газоходов. В 6-м ряду кирпичами 14 перекрывают газоходы. Спереди их можно перекрыть и целыми кирпичами 15, но последние будут выступать из боковых стенок (показано пунктирной линией. Перекрытие три вертикальных треугольных газохода образует. В этом же ряду, как обычно, устанавливают колосниковую решетку. В случае если решетка узкая, то возле нее кладут с боков целые кирпичи, а возле треугольных газоходов - по две четвертки. С 6-го ряда начинают кладку перевальной стенки 16, которая служит и перегородкой между газоходами. В процессе кладки 7-го ряда образуется углубление 17 для топлива. Делая в газоходах острые углы 18, можно упростить кладку печи, если она в дальнейшем будет использоваться под топку углем.

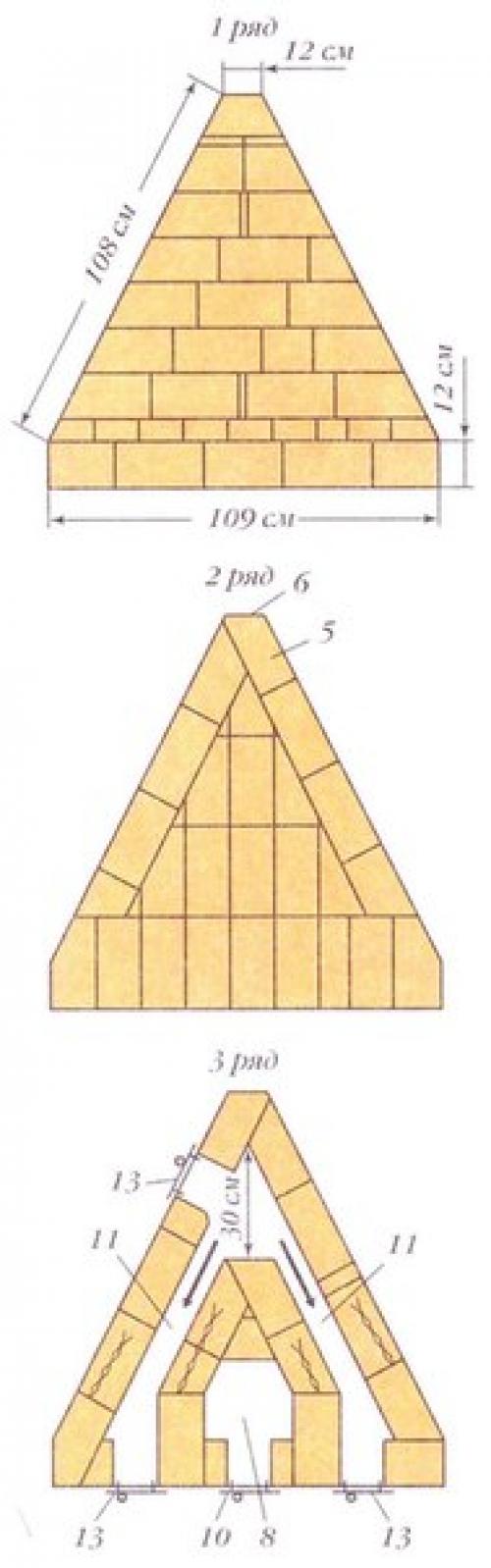

Треугольная печь. Порядовки (ряды 1-3).
Подину за колосниковой решеткой (см. Разрез по б - б) делают отлогой (уклон идет от решетки до 9-го ряда. В 8-10-м рядах устанавливают топочную дверку 19. 11-м рядом перекрывают топочную дверку и закрепляют боковые стенки с перевальной. Далее по 22-й ряд продолжают кладку печи с нужной перевязкой. В 23-м ряду делают над топкой напуски по 3 см. В 24-м ряду по этим напускам осуществляют перекрытие над топкой. Так образуется площадка под трубой для соединения газоходов и чистки сажи. В 25-м ряду закрепляют площадку 20 и стесывают верхний кирпич 21 перевальной стенки с двух сторон. В 26-м и 27-м рядах выкладывают горизонтальный газоход 22 и окно чистки 23, в котором устанавливают дверку. Образовавшиеся треугольные пустоты 24 не закладывают. С 28-го ряда начинают перекрытие печи и сужение газохода под размер задвижки. В 29-м ряду перекрывают полностью верх печи и над выходящим из печи газоходом устанавливают задвижку 25 30-м и 31-м рядами закрепляют перекрытие печи. С 32-го ряда начина ют кладку трубы и устанавливают вторую задвижку 26. Для упрощения кладки печи с 27-го ряда, начиная от перевальной стенки, делают постепенное смещение трехчетверток 27 на четверть кирпича по направлению к межкомнатной перегородке б.

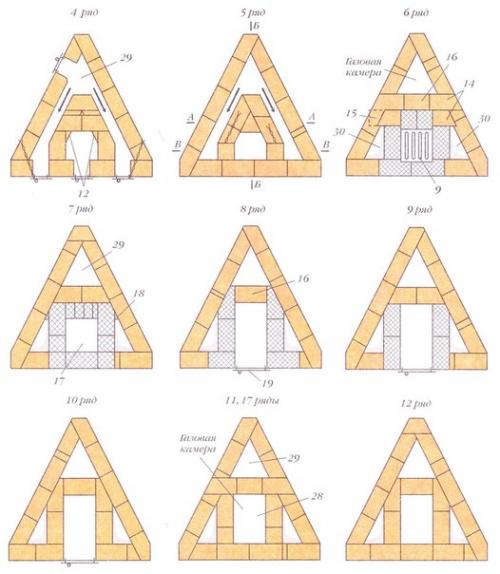

Треугольная печь. Порядовки (ряды 4-12 и 17).

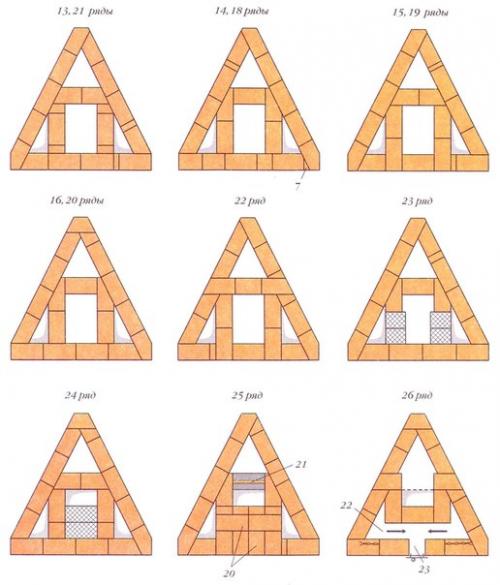

Треугольная печь. Порядовки (ряды 13-16, 18-26).
Печь закладывают из расчета стандартных размеров кирпича, поэтому при раскладке печи нужно учитывать размеры кирпича. Например, если его длина меньше, то и печь нужно закладывать меньшего размера, да так, чтобы вертикальные швы были не более 5 мм. У опытного печника они всегда меньше - не более 3-4 мм. Поэтому размеры печи желательно уменьшить на 5 мм. Печь перевязывают проволокой. При этом для того, чтобы проволока не сползала, в кромке кирпича делают небольшое углубление.

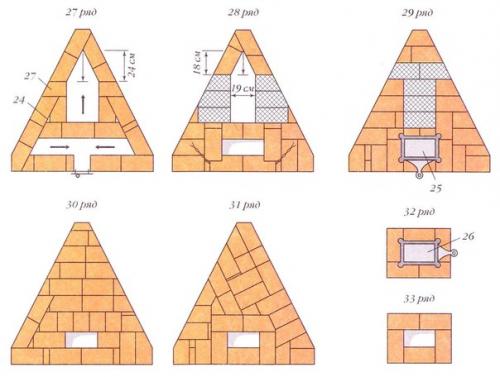

Треугольная печь. Порядовки (ряды 27-33).
Печь так работает. Из топки газы по газосборнику 28 поднимаются вверх и нагревают середину передней стенки. Пройдя перевальную стенку, газы попадают в большой газоход 29 и, дойдя до низа, расходятся на две стороны в узкие газоходы 11. Пройдя под перекрытием 14, газы попадают в два одинаковых вертикальных газохода 30, нагревая спереди угловые части печи. Поднявшись вверх, в канале 22 газы соединяются и через задвижки уходят в трубу. Обратите внимание на задвижки: они имеют одинаковое внутреннее отверстие, но ручки у них расположены в разных местах: одна открывается по ширине задвижки, другая - по длине.
Для кладки треугольной печи печи потребуются (шт.: кирпич красный - 580, кирпич огнеупорный - 42, дверка топочная 21x25 см - 1, дверка поддувальная 14x14 см - 1, дверка чистки 14 х 14 см - 4, колосниковая решетка 25x25 см - 1, задвижка 13x24 см - 1, задвижка 24x13 см - 1.
