Только в том случае, если предстоит реконструкция, строительство загородного дома, дачи или бани, где предусмотрено деревянное перекрытие, то для работы подойдут двутавровые балки. Материал соответствует нормам Снип и позволяет существенно сократить время постройки. Применение деревянных балок имеет ряд неоспоримых достоинств, что делает этот материал популярным среди застройщиков.
Межэтажные перекрытия по деревянным двутавровым балкам.
Двутавры из древесины активно используются в сфере строительства для устройства межэтажных перекрытий, в качестве несущей конструкции стропильной системы, кровельных и мансардных стеновых каркасов. В разрезе конструктивный материал сечение в виде буквы "Н имеет". Боковые полозья двутавра изготавливаются из сухого проклеенного бруса, перемычка выполняется из ОСБ (ориентированно - стружечной плиты. Согласно Снип поперечная перемычка пропитывается огнеупорным, водоотталкивающим клеем.
Деревянная двутавровая балка - отличное решение для частного строительства, начиная от возведения каркасного дома и заканчивая деревянной постройкой из сруба. Этот конструктивный элемент - достойная альтернатива металлическим профилям, деревянным доскам и ЖБ плитам. К числу основных достоинств относятся:
Высокая прочность и жесткость, позволяющая выдерживать большие нагрузки;.
В отличие от традиционных пиломатериалов, балки не прогибаются и не вызывают скрипов пола;.
Благодаря относительно невысокому весу облегчается монтаж перекрытия - работу получится выполнить без привлечения спецтехники; выполнить межэтажное перекрытие из бетона своими руками очень сложно;.
Деревянные двутавровые балки перекрытия, в отличие от металлических, не подвергаются коррозии;.
Материал не рассыхается, не деформируется, не ссыхается и не подвергается усадке, кручению и вздутию;.
В полках двутавра есть возможность проложить коммуникации;.
Использование деревянных балок в разных климатических условиях;.
Работы относительно "Чистые" - нет такого количества грязи и пыли, как при заливке межэтажного перекрытия своими руками;.
Сокращение сроков строительства и экономия трудозатрат;.
Экологичность и длительный срок службы.
Достоинства стройматериала обуславливают популярность его применения:
Каркасное строительство. Возведение несущих элементов, опор перекрытия дверных и оконных проемов, стропильной кровельной конструкции.
Обустройство межэтажных перекрытий и чердаков. Особенно актуально при возведении газобетонных домов, мансардного помещения.
Реконструкция здания. Деревянные двутавровые опоры применяются при реставрации, замене или укреплении конструктивных узлов постройки.
Виды и технические характеристики деревянных двутавров.
Серии двутавровых балок из древесины подразделяются на несколько разновидностей. Классификация согласно Снип:
Серия БП. Балки для устройства перекрытий на пролетах до 9 м. основные габариты элементов:
Высота - 19-46 см;.
Боковые пояса - 4*9 см;.
Толщина ОСБ- перегородки - 12 мм;.
Длина балки - 12 м.
Серия БС. Изделие для стропильной системы используется. К этой группе относятся балки двутавровые размерами:
Ширина опоры - 19-41 см;.
Пояса по 4*6 см;.
Поперечная стойка - 9, 5 мм;.
Длина - до 8, 5 м.

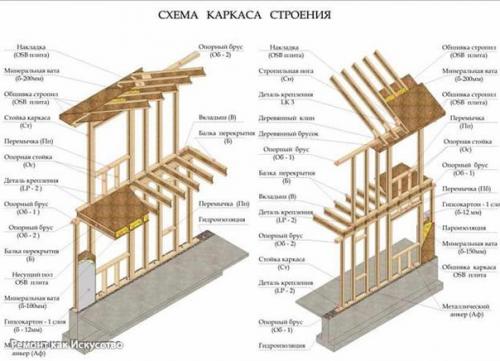

Серия СС. Двутавры применяются при строительстве домов согласно "Канадской" технологии, выполняя функцию основной стойки при возведении внутренних перегородок и фасадной стены. Параметры выпускаемой продукции:
Высота балки - 13-25 см;.
Ширина пояса - 4-4, 5 см;.
Габариты стойки и длина соответствуют моделям серии БС.

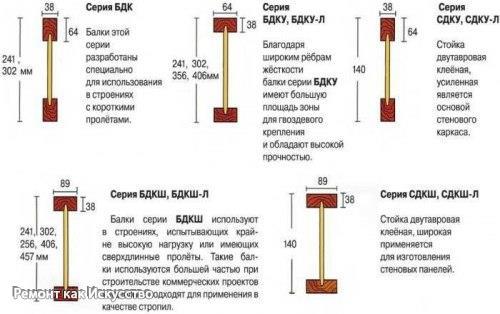

Номенклатурный ряд деревянных двутавров включает ряд позиций:
БДК - Клееные балки для возведения конструкций с небольшими пролетами;.
Бдку/бдку - Л - широкие ребра жесткости, обеспечивающие высокую прочность;.
Сдку/сдку - Л - сооружение стенового каркаса;.
БДКШ/БДКШ- Л - для возведения конструкций, подвергающихся высоким нагрузкам; оптимально для строительства построек коммерческого назначения;.
СДКШ, СДКШ- Л - широкие ребра жесткости позволяют использовать балки при сооружении стеновых панелей.
Двутавровое сечение выступает усилителем конструкции - прочность перемычки многократно возрастает. По техническим показателям материал стоит в одном ряду с ЖБ и бетонными перекрытиями.

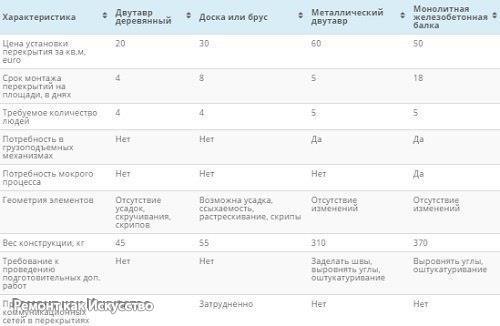

Сравнительная характеристика основных параметров деревянного двутавра, брусьев, металлической и монолитной железобетонной опоры отображена в таблице. Показатели рассчитаны для площади в 200 кв. м.
Требования к межэтажным перекрытиям.

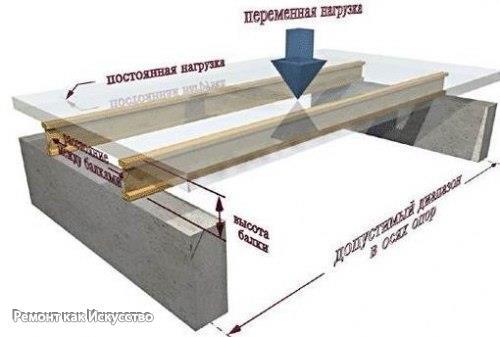

Обустройство перекрытия межэтажного руками выполняется с учетом постоянных и переменных нагрузок. Помимо своего веса, балки должны удерживать мебель, технику и людей. Кроме того, обязательно закладывается запас прочности - его величина зависит от назначения постройки, этажности дома, материала стен и прочих факторов.
Важно! При расчете обязательно надо брать во внимание индивидуальные особенности помещения. Например, облицовка натуральным камнем, размещение тяжелых тренажеров или установка объемного аквариума, существенно увеличивают нагрузку на перекрытия.
Для уменьшения нагрузки на площадь балки, их рекомендуется равномерно располагать перпендикулярно длинным стенам.
Принцип устройства перекрытия зависит от его предназначения:
Цокольное помещение. Главное требование - высокая прочность. Двутавровые балки выступают основанием пола, поэтому обязаны выдерживать существенную нагрузку. При устройстве цокольного помещения или подземного гаража расстояние между двутаврами необходимо сократить.
Чердачное перекрытие. Возможно независимое или "Встраиваемое" в стропильную систему размещение. Первый способ повышает звукоизоляцию помещения. Кроме того, "Независимый" монтаж позволяет при необходимости ремонтировать перекрытие.
Межэтажная конструкция. С одной стороны балки являются опорным конструктивом для потолка, а с другой выступают напольными лагами. Межэтажный "Пирог" заполняется звуко - и теплоизолятором с применением пароизоляционной прослойки.
Расчет предполагаемых нагрузок.
Расчет деревянного перекрытия желательно профессионалам доверить. Грамотно произведенные вычисления и подбор материалов гарантируют качественный монтаж и безопасную эксплуатацию. Для определения типа опоры, его сечения и шага установки надо рассчитать суммарную нагрузку на перекрытие с учетом удельной массы самого перекрытия и переменных нагрузок.
Предварительно следует подготовить схему межэтажного перекрытия, отобразив на ней количество и частоту размещения деревянных балок, разновидность гидро - и пароизоляции.
Масса каждого составляющего рассчитывается как произведение объема материала и его плотности. Объем определяется исходя из площади перекрытия, а значение плотности берется из справочника.

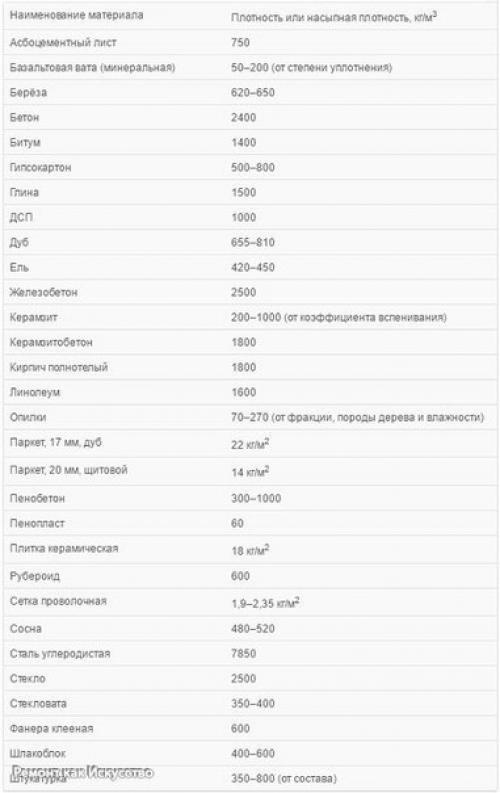

Плотность строительных материалов и отделки.
Переменная нагрузка (вес людей, предметов мебели, животных и т. д. ) согласно Снип для жилых зданий составляет 150 кг/кв. м. суммарная нагрузка определяется исходя из коэффициента надежности:
1, 2 - если постоянная и переменная масса в пределах 200 кг/кв. м.;.
1, 3 - если сумма расчетных нагрузок свыше 200 кг/кв. м.

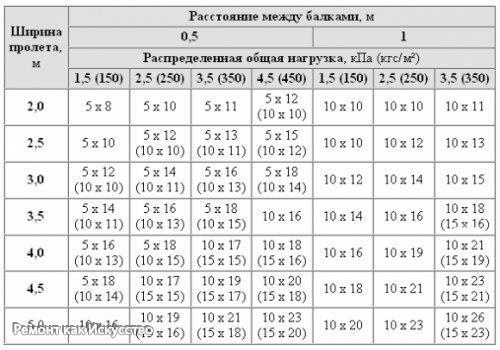

Исходя из полученного значения и рекомендуемых предельных нагрузок на деревянные двутавры, подбирается оптимальный тип опоры и расстояние между балками.
Технология монтажа межэтажного перекрытия.

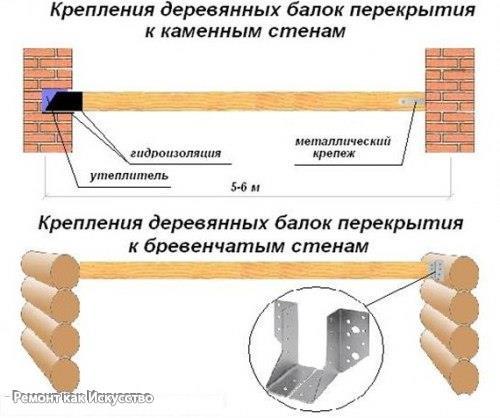

Варианты крепления балок.
Деревянное межэтажное перекрытие руками обустраивается одним из следующих способов:
Фиксация в несущей конструкции. Балка на глубину 15-20 см вмуровывается. Торцы деревянной опоры спиливаются под углом 60\xB0, зачищаются и покрываются водоотталкивающим слоем, например, рубероидом. В стене размещается утеплитель и оставляется зазор в 2-2, 5 см для обеспечения нормального воздухообмена.
Подвесной метод применяется, как правило, при возведении межэтажного перекрытия деревянного дома своими руками. Фиксация балок осуществляется посредством металлических крепежей, уголков и кронштейнов. При таком монтаже поддерживающие конструкции принимают на себя вес балка двутавровой и остальные нагрузки.
Важно! Крайние балки перекрытия не должны размещаться впритык к параллельной стенке. Минимально допустимое расстояние - 10 см. Нельзя устанавливать балку возле дымохода.

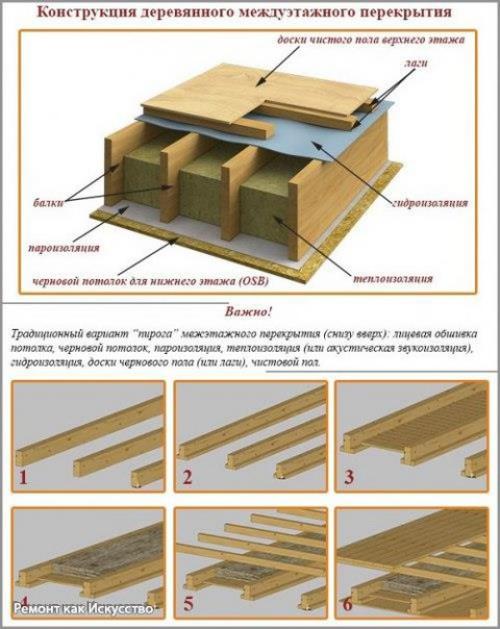

"Пирог" межэтажного перекрытия из деревянных балок.
Устройство перекрытия по деревянным двутаврам осуществляется по следующей схеме:
Сверху балок зафиксировать потолочное покрытие. В качестве чернового пола может использоваться: фанера, дсп, доски или другой материал.
Уложить пароизоляционную пленку. Материал желательно прикрепить к двутаврам скобами, чтоб он не сместился в процессе работы.
В пространство между двутаврами уложить теплоизоляционный материал (минеральную вату. Важно проконтролировать, чтоб утеплитель плотно примыкал к деревянным элементам.
Стоит помнить, что перекрытие со стороны нижнего этажа будет потолком, а со стороны верхнего - полом. Верх обшивают напольным покрытием - ламинатом, шпунтованной доской. Подойдет укладка ковролина или линолеума. Для отделки потолка используют гипсокартон, деревянные ламели, вагонку, пластиковые панели или подвесные системы.
Использование деревянных балок перекрытия по госту и Снип.
Применение деревянных двутавров в строительстве регулируется государственными стандартами и нормативами. Перед работой необходимо ознакомится с основными документами:
Снип 2. 01. 07-85 "Нагрузки и Воздействия";.
Снип II-25-80 "Деревянные Конструкции";.
Гост 8486-86 е "пиломатериалы хвойных пород. Технические условия";.
Снип 2. 08. 01-89 "Жилые Здания";.
Гост 30244-94 "материалы и изделия строительные. Методы испытания на огнестойкость. Несущие и ограждающие конструкции".
Изготовление деревянных своими руками двутавров.
Для создания двутавровой балки понадобятся следующие инструменты и материалы:
Циркулярная пила;.
Шлифмашинка;.
Хомуты и швеллера;.
Рулетка, клей для деревянных изделий;.
Клееный брус и осп. Порядок изготовления балок: клееный брус раскроить на равные детали и выпилить в них пазы нужной глубины. Это будет основание балки. Подготовить ребро жесткости. На этом элементе не должно быть неровностей, все дефекты надо зашкурить. Зафиксировать перемычку из осп в пазах брусьев, используя специальный клей. Оставить балку до полного высыхания клеевого состава.
