Монтаж водостоков после покрытия крыши.

30.01.2021 в 20:57

Существует несколько причин такого монтажа:
Сам этот процесс, именно в такой последовательности, предусмотрен проектом строительства. Например, если вентиляция кровельной системы будет осуществляться через перфорированные детали софитов, устанавливаемых под свесом крыши. Многие специалисты считают этот способ вентиляции более эффективным, поэтому и планируют закрепление водоотводного желоба на лобовой (ветровой) доске.
Монтаж водостоков после покрытия крыши.
Вынужденное закрепление водостоков по карнизу покрытой крыши происходит в том случае, если дом приобретен в не достроенном виде, а бывший хозяин не предусмотрел их установку заранее.
Очень распространенная причина, когда старая система водоотвода полностью устарела и выработала свой ресурс - желоба стали протекать, а металлические держатели проржавели и не выполняют свою функцию должным образом.
В случае если в стропильной системе использовалась для гидроизоляции антиконденсатная пленка, которая согласно технологии должна выходить на карнизный свес. Поэтому в таком варианте отпадает возможность закрепить кронштейны под укладку желобов к обрешетке и их нужно крепить к ветровой доске.
Как водосточные системы вдоль карнизных свесов устанавливаются.
Типы кронштейнов для крепления желобов.
Кронштейны могут быть изготовлены из металла или пластика и различаться конструкцией. Выбор нужной модели будет зависеть от места и способа закрепления водосточной системы.

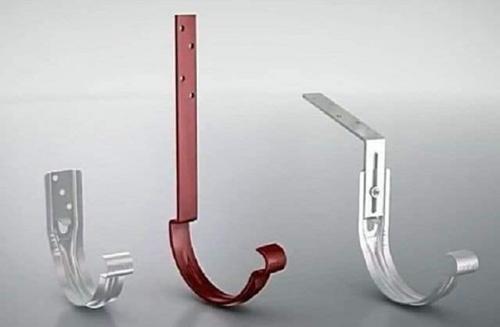

Кронштейны могут быть длинными, короткими и универсальными:
Длинные крюки чаще всего используются для закрепления под кровельное покрытие до его настила. Эти элементы фиксируют к стропилам, обычно еще до монтажа разряженной или сплошной обрешетки.
Короткие кронштейны могут быть применены для установки водосточной системы на лобовой доске или же на стене здания. Этот вид крюков монтируют как до укладки кровельного покрытия на стропильную систему, так и после того, как кровля будет обустроена. Кроме лобовой доски или стены, иногда этот тип кронштейнов закрепляют на торцевую поверхность стропильных ног или кобылок. Однако, в этом случае надежность установки будет значительно ниже, так как крепежные саморезы или гвозди будут входить в древесину параллельно волокнам.
Универсальный вариант кронштейнов - это сборно - разборная конструкция, которую можно применять для монтажа водосточных систем как до настила кровельного материала, так и после проведения этого процесса. Возможность регулировки длины позволяет применять их и как длинные, и как короткие.
Способы закрепления водостоков.
Для начала нужно разобраться в вариантах способов монтажа водосточных систем, при настеленном кровельном покрытии. Это даст возможность определиться, какой из них мы применим в каждом конкретном случае.

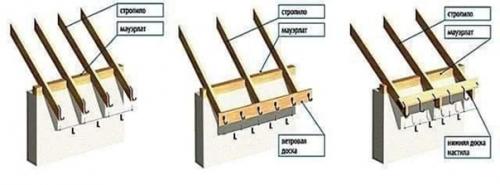

Итак, существует четыре способа закрепления кронштейнов на элементах стропильной системы:
На стропильные ноги, как на торцевую, так и на верхнюю или боковую их стороны.
На ветровую (лобовую) доску.
Под кровлю, на нижнюю доску обрешетки или на фанеру (осп) сплошной обрешетки.
На край кровельного покрытия.
Первый способ - к стропилам или обрешетке.

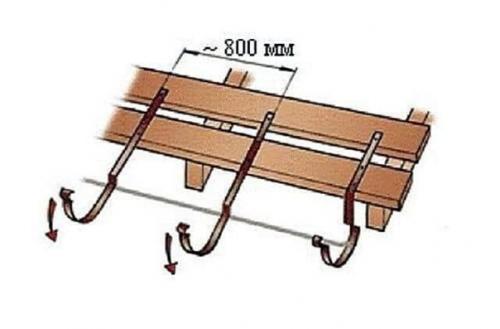

В случае если кронштейны закрепляются до монтажа кровельного материала, то их фиксируют чаще всего на стропилах или же на нижней доске обрешетки. В этом случае используются поддерживающие крюки с длинными ножками, которые при необходимости правильного расположения желоба, могут быть согнуты или же их оставляют в прямом виде. Кроме них, для монтажа водосточных систем в этом случае иногда применяются и универсальные кронштейны.
В случае если кровельное покрытие уже уложено, например, в том случае, если старую водосточную систему нужно заменить, и планируется зафиксировать кронштейны подобным образом, то нижний ряд кровельного материала придется снять. Правда, это бывает не всегда просто.
Для этого необходимо будет открутить крепежные детали не только первого, но и второго ряда покрытия. Жесткий кровельный материал необходимо демонтировать аккуратно. Особенно это важно в том случае, если покрытие не новое, а эксплуатировалось уже несколько лет, иначе листы можно легко повредить, что приведет к лишним расходам. Да и не всякий материал поддастся демонтажу без нарушения целостности или без деформации, особенно если он закреплен гвоздями. Так, весьма вероятны проблемы, например, с обычным шифером или ондулином.
В той ситуации, когда на крыше обустроена мягкая кровля, настеленная на фанерную основу, можно постараться аккуратно приподнять только нижний, идущий вдоль карниза край кровельного материала. Затем, выставить кронштейны на сплошную обрешетку и закрепить саморезами, вкрутив их в стропильные ноги через фанерное покрытие. Следующим шагом битумная черепица или рубероид возвращается в первоначальное положение и фиксируется к поверхности с помощью битумной мастики.
Чтобы не демонтировать кровельное покрытие, можно попробовать воспользоваться еще одним вариантом установки кронштейнов на стропилах. Он в закрепление крюков на боковую их бруса заключается. Для этого приобретаются или изготавливаются кронштейны с гнутой, развернутой в горизонтальную плоскость монтажной площадкой.
Следует помнить, что такой монтаж возможен , внимание, только в том случае, если стропильные ноги имеют достаточно большой размер в сечении, например, 120x50 или 150x50 мм. Кроме этого, необходимо учесть, что крюки должны быть закреплены так, чтобы кровельное покрытие нависало над сточным желобом, перекрывая 1/2 или 1/3 его ширины, иначе при сильном дожде может произойти перелив воды.
Второй способ - крепление кронштейнов на лобовую доску.
Проще всего установить кронштейны на ветровой (лобовой) доске, причем это можно выполнить, использовав различные крепления.
Лобовая доска закрепляется на торцевых сторонах стропильных ног, и в различных конструкциях может быть широкой или узкой. От этого параметра будет зависеть выбор типа кронштейна.
Для монтажа водоотводной системы на лобовую доску подходят:
Длинные кронштейны, в том случае, если лобовая доска имеет достаточно большую ширину. Такие держатели изготавливаются из металла и имеют ножку такой же ширины, что и крюк. На ножке расположена и монтажная площадка с отверстиями, через которые кронштейны крепятся к лобовой доске.
Короткие кронштейны предназначены для крепления их на лобовую доску, стену здания, а также на торцевую сторону стропил. Как уже говорилось, последний вариант нежелателен, надежность фиксации будет сомнительна из-за расположения крепежа параллельно волокнам древесины.
Пластиковые короткие крюки чаще всего имеют широкое основание в области монтажной площадки, поэтому они будут прочно удерживать желоба водостока.
Кроме обычных кронштейнов, в продаже можно найти их регулируемые варианты. Их удобство состоит в том, что они имеют специальное устройство, позволяющее задавать уклон расположения крюка относительно основания, к которому они крепятся. Иногда без этой функции не обойтись, например, при обустройстве водосточной системы на наклонно закрепленную ветровую доску или на венце бревенчатого сруба.
Еще один вариант крепления водостоков к лобовой доске с помощью коротких крюков представляет собой целую систему, состоящую из металлического направляющего профиля и специальных кронштейнов - держателей. Сначала на ветровой доске закрепляется направляющая, которой сразу придаётся необходимый уклон. Затем с боковой стороны профиля надеваются кронштейны и продвигаются по направляющей, с расстановкой на необходимом расстоянии. Фиксировать подобные кронштейны не нужно, так как они плотно устанавливаются в профиле - в этом и состоит одно из преимуществ данной крепежной системы. Кроме того, монтируя ее, не придется вымерять месторасположение каждого крюка по его высоте - потребуется только выставить профиль с нужным уклоном по уровню и надежно его зафиксировать через специально предусмотренные в нем отверстия.
Однако, такая система может быть установлена, если свес кровли имеет подходящую ширину.

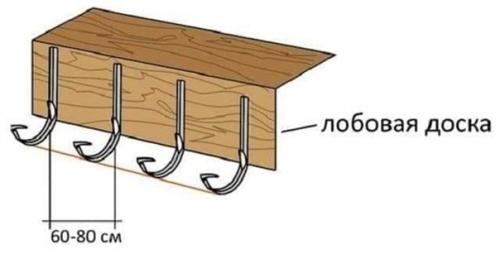

При монтаже отдельных кронштейнов, сначала на ветровой доске отбивается горизонтальная линия с уклоном в три - пять миллиметров на каждый погонный метр желоба в сторону сливной воронки. Затем от торцевого края лобовой доски нужно отступить от 50 до 100 мм - это будет местом установки первого кронштейна.
Далее, вся линия размечается так, чтобы между крюками было расстояние не более 600 мм, (системы некоторых производителей допускают и больший шаг - это оговаривается в инструкции по монтажу. В области установки воронки слива, держатели закрепляются на расстоянии не более 50 мм от нее.
Третий способ - крепление кронштейнов непосредственно к краю кровельного покрытия.

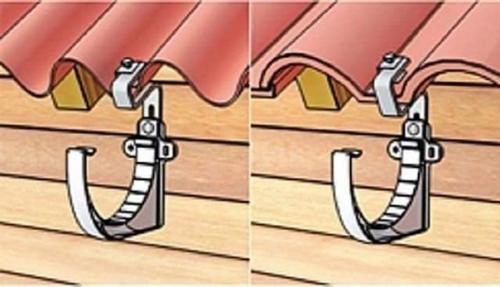

Этот способ применим для установки системы водостока вдоль карниза крыши, покрытой практически любым жестким кровельным материалом. Крепление крюков - держателей осуществляется с помощью специальных зажимов (струбцин), которые фиксируют кронштейны по краю кровли.
Существуют разные типы зажимов, для закрепления некоторых из них необходимо будет аккуратно просверлить сквозные отверстия в кровельном материале, отступив от его края не менее 50 мм. Другие имеют конструкцию, не требующую сверления кровли, так как они зажимаются по её краю. Этот вариант фиксируется винтом, который, по аналогии со струбциной, зажимает край кровли.
Лишь в том случае, если фиксация кронштейнов будет производиться к волновому покрытию, то это нужно делать ровно в нижней или верхней точке волны. Под металлические крепежные лапки зажима рекомендуется подложить резиновые прокладки как с верхней, так и с нижней стороны кровельного материала, так нагрузка на него станет немного ниже, а сжатие - мягче.
Для подобного способа установки водостока подойдут как металлические, так и пластиковые кронштейны. Обычные металлические длинные крюки можно переделать и самостоятельно, согнув их нужным образом, просверлив в них отверстия и нарезав резьбу. Пластиковые нужно приобретать в готовом виде.
Так как в этом варианте вся нагрузка от водосточной системы будет приходиться на край кровельного покрытия, необходимо, по возможности, выбирать комплект, обладающий небольшой массой.
Четвертый способ - с дополнительным длинным кронштейном.

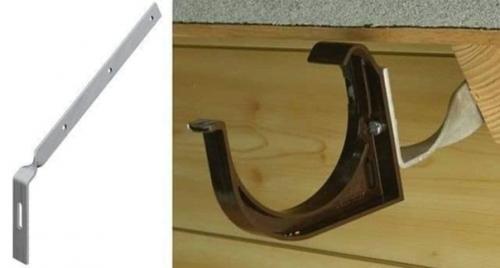

В этом варианте для крепления коротких держателей для водосточных желобов применяется дополнительный металлический Г - образный кронштейн. Длинная его часть закрепляется на боковой стороне стропильной ноги, а на короткой изогнутой полке имеется монтажная площадка для фиксации короткого пластикового держателя.
Этот способ крепления иногда становится единственной возможностью зафиксировать кронштейны при ранее уложенном кровельном покрытии, не повредив его поверхность. Например, если кровельный материал на свесе выступает на 120 150 мм за линию торцов стропильных ног, а зафиксировать кронштейны на край крыши нет желания или покрытие не предоставляет такой возможности.
Существуют и другие способы установить водосточную систему при ранее покрытой крыше:
Так, если необходимо обустроить водоотвод на мансардной крыше, имеющей уже покрытые скаты, кронштейны можно закрепить прямо на поверхности стены, тщательно произведя замеры и разметку.
Крюки иногда крепятся на надежно установленном софите, если он имеет подходящую ширину. В этом случае, кронштейны - крюки фиксируются на прикрученные к поверхности софита металлические Г - образные профили, по аналогии с показанной выше картинкой.
Только в том случае, если нет лобовой доски, или софит слишком узок, то выбирается вариант забивки в стену специальных металлических штырей, они могут быть прямыми или Г - образными. Конец штыря, вбиваемый в стену, должен иметь острый конец. Таким образом, если же стена бетонная или кирпичная, то в ней сначала сверлится отверстие соответствующего диаметра, в которое вмуровывается штырь. Для этого отверстие заполняется бетонным раствором, после чего в него вбивается штырь. В этом случае прежде чем приступать к монтажу водосточных желобов необходимо дождаться полного застывания раствора.
Лишь в том случае, если планируется желоб укладывать на штыри, забитые в стену, то их установку тоже нужно разметить так, чтобы был обеспечен требуемый уклон в сторону воронки водосточной трубы.

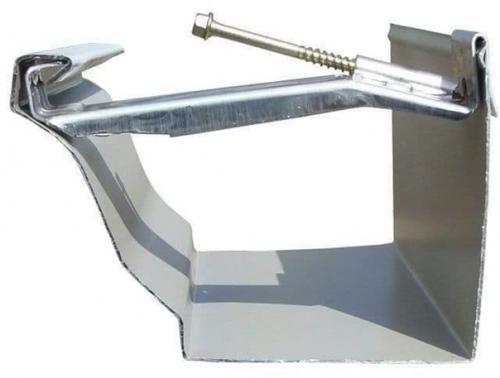

Подтягивающее подвесное крепление не столь популярно по сравнению с описанными выше вариантами, но иногда без такой конструкции не обойтись. На данном кронштейне предусмотрены специальные загибы, один из которых подцепляет переднюю сторону желоба, а второй надевается на задний край его стенки. Кроме того, на держателе находится втулка с внутренней резьбой, через нее, а также верхнюю часть стенки желоба, в стену или лобовую доску вкручивается крепежный элемент.
Этот тип креплений может быть использован для фиксации водостока как на лобовой доске, так и на торцах стропильных ног.

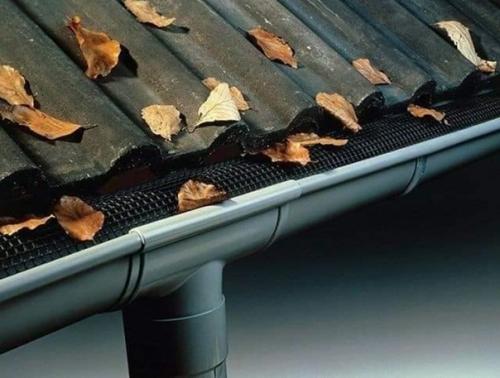

Таким образом, если выбраны такие крепления, то желоб обязательно нужно закрыть сверху защитной сеткой, которая не допустит попадания в него крупного мусора. Иначе опавшие листья могут задерживаться на перемычках, собирая пыль и грязь, стекающую с водой с крыши, и со временем в желобе образуется пробка. Чтобы не допустить перелива воды из-за скопившейся грязи, и нужна защитная сетка. Можно, кстати, заметить, что подобный элемент системы не будет лишним в любом водостоке.
