Мы создаем восхитительную кровать - качалку!

14.02.2019 в 19:55

(Подробная инструкция).

Вы ищете место, где можно расслабиться, погрузиться в дремоту, чтение или позагорать? На этой кровати - качалке можно полностью расслабиться и отлично отдохнуть, причем не только одному, а вдвоем или даже втроем! Кровать - качалка, без сомнения, станет самым любимым предметом в вашем саду. С пошаговой инструкцией вы сможете построить ее в два счета.

Список материалов.
16 брусьев опоры, 60 x 60 x 2490 мм, пихта/ель.
Мы создаем восхитительную кровать - качалку!
4 бруса, поперечные балки, длинные, 60 x 60 x 3250 мм, пихта/ель.
4 бруса, поперечные балки, длинные, 40 x 60 x 3250 мм, пихта/ель.
4 бруса, поперечные балки, короткие, 60 х 60 х 2490 мм, пихта/ель.
4 бруса, поперечных балки, длинные, 40 х 60 х 2490 мм, пихта/ель.
4 бруса, поперечные балки, короткие, 60 х 60 х 2100 мм, пихта/ель.
4 бруса, поперечных балки, длинные, 60 х 60 х 1700 мм, пихта/ель.
4 облицовочные плиты, 60 x 120 x 30 мм, пихта/ель.
1 кровать, 2020 x 1620 мм, ориентировано - стружечная плита.
8 рым - гаек, М 10, оцинкованные.
16 подкладных шайб, диаметр 35 мм, подкладные шайбы диаметром 35 мм.
8 глухих гаек, М 10, оцинкованные.
8 резьбовых тяг, М 10 х 145 мм, оцинкованные.
8 карабинных крюков с болтами, оцинкованные.
16 шланговых зажимов, диаметр 25-40 мм, оцинкованные.
8 канатных коушей, диаметром 10 мм, оцинкованные.
8 шурупов, 6 x 160 мм, с потайной головкой.
8 шурупов, 5 х 100 мм, с потайной головкой.
1 матрас.
Дополнительно: защитная лазурь для дерева, водостойкий клей для дерева.

Мы создаем восхитительную кровать - качалку! 01
Список инструментов.
Торцовая пила.
Круглопильный станок с рабочим столом, с регулировкой распила по высоте.
Фрезерный станок с верхним расположением шпинделя, фрезерная головка для ровной фрезеровки; копировальное кольцо.
Узкая ножовка, пильный диск для крупной резки.
Электрошуруповерт бит с набором.
Дрель, сверло по дереву 10 мм.
Ватерпас.
12 струбцин.
Ножовка по металлу.
Молоток.
Резиновый молоток.
Стамеска.
Малярная кисть или валик.
Упорный угольник.
Складная линейка.
2 опорные стойки.

Мы создаем восхитительную кровать - качалку! 02
Шаг 1 - каркас кровати.
В соответствии с планом сборки с помощью торцовой пилы обрежьте брусья для конструкции до необходимо размера.

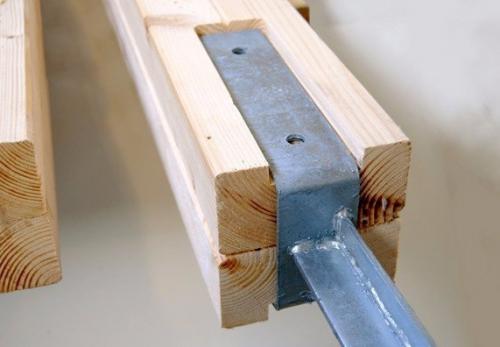

Мы создаем восхитительную кровать - качалку! 03
Совет:
Для того чтобы каркас кровати был устойчивым, важно тщательно приклеить брусья к несущим балкам. Площадь склеивания предварительно очистить от пыли и жира, чтобы добиться максимально плотного соединения.

Мы создаем восхитительную кровать - качалку! 04
Шаг 2 - каркас кровати.
Брусья для опор необходимо положить друг на друга и нанести очень точно разметку.

Мы создаем восхитительную кровать - качалку! 05
Шаг 3 - каркас кровати.
Таким же способом сделать разметку всех брусьев в пределах указанных размеров.

Мы создаем восхитительную кровать - качалку! 06
Шаг 4 - каркас кровати.
С помощью круглопильного станка с рабочим столом и узкой ножовки выпилите во всех 16-ти брусьях опор фиксирующие пазы для перекладин.

Мы создаем восхитительную кровать - качалку! 07
Совет:
Распил нужно сделать максимально точно, чтобы балки после хорошо заходили друг в друга.

Мы создаем восхитительную кровать - качалку! 08
Шаг 5 - каркас кровати.
Так выглядят готовые брусья.

Мы создаем восхитительную кровать - качалку! 09
Шаг 6 - каркас кровати.
Затем попарно склейте первые два бруса и прижмите их друг к другу с помощью струбцины. Следите за правильным положением выпиленных отверстий!

Шаг 7 - каркас кровати.
Затем попарно приклейте брусья к опорам.

Шаг 8 - каркас кровати.
Брусья прижмите друг к другу с помощью струбцины и дайте клею высохнуть.

Шаг 9 - каркас кровати.
С помощью узкой ножовки вырежьте шаблон для фрезерования пазов перекладин.

Совет:
Пробную фрезеровку на обрезке доски выполните.
Шаг 10 - каркас кровати.
Так выглядит готовый шаблон.

Шаг 11 - каркас кровати.
Вымерите точную позицию на несущей балке, отметьте. Затем положите шаблон на соединенные друг с другом балки и закрепите с помощью двух болтов, чтобы предотвратить смещение.

Шаг 12 - каркас кровати.
С помощью фрезерного станка с верхним расположением шпинделя осторожно.
9 а.
Шаг 13 - каркас кровати.
… отфрезеруйте пазы … .

Шаг 14 - каркас кровати.
… до тех пор, пока все пазы не будут отфрезерованы.
Шаг 15 - каркас кровати.
Теперь снимите шаблон.

Шаг 16 - каркас кровати.
Каркас кровати готов!

Шаг 17 - каркас кровати.
Осторожно очистите кромки острой стамеской.

Шаг 18 - каркас кровати.
С помощью узкой ножовки выпилите шаблон для фрезерования отверстий под анкера, закрепляемые в земле.

Шаг 19 - каркас кровати.
Положите шаблон точно на балку и зафиксируйте.

Шаг 20 - каркас кровати.
Выфрезеруйте пазы за несколько подходов.
30 минут.

Шаг 21 - каркас кровати.
Вставьте в пазы анкера, закрепляемые в земле, отметьте отверстия и … .

Шаг 22 - каркас кровати.
… просверлите вертикальные отверстия с помощью сверла длиной 10 мм.

Совет:
Таким образом, если сверлить с 2-х сторон, то отверстия окажутся точно друг напротив друга.

Шаг 23 - каркас кровати.
Проверьте точность подгонки с помощью пробного монтажа анкеров, закрепляемых в земле.
7 .
Шаг 24 - каркас кровати.
Просверлите отверстия для рым - гаек под крепление несущих канатов.

Совет:
Все балки друг возле друга для выполнения разметки положите. Разметку наносите длинной рейкой. Благодаря этому отверстия будут находиться на одной высоте.

Шаг 25 - каркас кровати.
Ножовкой по металлу выпилите резьбовую тягу М 10 в соответствии с размером, указанным на плане сборки.

Совет:
После распилки необходимо начисто обработать места пропила тонким резьбовым напильником, чтобы было легче закручивать гайки.

Шаг 26 - каркас кровати.
Теперь необходимо затянуть рым - гайки с подкладными шайбами и глухие гайки.

Шаг 27 - каркас кровати.
Положите по 2 опоры на пол параллельно друг к другу на соответствующем расстоянии и вбейте в них молотком обе длинные поперечные балки. Зафиксируйте болтом.

Совет:
Выполнять монтаж с помощником намного легче.

Шаг 28 - каркас кровати.
Обе сколоченные поперечные балки болтом закрепите.

Шаг 29 - каркас кровати.
Так выглядят зафиксированные поперечные балки.

Шаг 30 - каркас кровати.
С помощью двух помощников выровняйте обе детали и вбейте обе короткие поперечные детали в вертикальные опоры.

Шаг 31 - каркас кровати.
Вклейте защитные пластины между стенками балки (оранжевый круг.

Шаг 32 - каркас кровати.
На круглопильном станке с рабочим столом двумя надрезами выпилите уголки в брусьях.

Совет:
Чтобы после внезапного ливня вода не скапливалась в раме кровати, можно просверлить в плите кровати маленькие отверстия, чтобы вода не застаивалась и стекала.

Шаг 33 - каркас кровати.
Затем склейте брусья в соответствии с планом сборки и сожмите струбциной. Дайте клею хорошо подсохнуть.

Шаг 34 - каркас кровати.
С помощью торцовой пилы сделайте на рамном бимсе скос под углом 45\xB0 требуемого размера.

Шаг 35 - каркас кровати.
Так должен выглядеть конец рамного бимса.

Шаг 36 - каркас кровати.
Склеите три рамных бимса клеем для дерева.

Шаг 37 - каркас кровати.
Затем скрепите концы рамных бимсов болтами.

Шаг 38 - каркас кровати.
Распилите ориентировочно - стружечную плиту по размерам, указанным в плане сборки и вставьте рамный бимс в паз.

Шаг 39 - каркас кровати.
Теперь вам необходимо насадить четвертую балку рамы на ориентировочно - стружечную плиту, склеить балку и плиту и скрепить их болтами.

Шаг 40 - каркас кровати.
Отметьте отверстия для рым - гайки кронштейна и высверлите.

Шаг 41 - каркас кровати.
Скрепите болтами рым - гайки и подкладные шайбы с резьбовыми тягами и глухими гайками. Отрежьте канаты на заданную длину и временно зафиксируйте с помощью коушей и зажимов для канатов.

Шаг 42 - каркас кровати.
Длину канатов точно выровняйте с помощью двух ватерпасов, чтобы кровать висела горизонтально. Затем затяните шланговыми зажимами.

Шаг 43 - завершение.
Забетонируйте гильзы, устанавливаемые в землю: 1. отмерьте точки фундамента и с помощью ватерпаса проверьте, чтобы они находились на одном уровне. 2. выройте яму и заполнить быстросхватывающимся цементом. 3. установите анкера, закрепляемые в земле, в соответствующих местах и на правильном уровне. 4. зафиксируйте анкера и дайте бетону схватиться.

Совет:
Так как опорная конструкция кровати должна выдерживать погодные условия зимой, надежная и длительная защита особенно важна. Покрытие лазурью нужно проверять каждый год и по необходимости обновлять.

Совет:
Шаблон, например, из кровельных реек, поможет правильно установить и выровнять анкера, закрепляемые в земле.

Шаг 44 - завершение.
Затем насадите каркас кровати на анкера, закрепляемые в земле и зафиксируйте болтами.

Шаг 45 - завершение.
Несущую конструкцию покройте лазурью для наружных работ для защиты дерева. Особенно тщательно обработайте кромки пропила. Совет: если кровать - качалка изготовлена из древесины бангкирай, необходимо использовать масло для дерева. Шаг 46 - завершение теперь необходимо нанести на раму кровати лазурь и масло для дерева. Шаг 47 - завершение купите матрас на ваш выбор и установите его на кровать, при желании можно положить подушки. Совет: в качестве затемнения можно использовать солнцезащитный тент из легкого прозрачного материала с крючками для крепления.
