1. Режим записи кнопок пульта. На пульте необходимо выбрать три кнопки, не влияющие на бытовую технику. Записывать их будем в следующей очередности

• Первая — кнопка вверх.
• Вторая — ON-OFF.
• Третья — кнопка вниз.

Как записать пульт:Дотрагиваемся до 6-го сенсора (верхний) и удерживаем около 10 секунд. Светодиоды на выключателе с включенных всех переключатся на четыре центральных светодиода.

1. Отпускаем сенсор, берем пульт и нажимаем поочередно выбранные три кнопки. Индикация 4-х средних светодиодов указывает на проведение записи.
2. На этом запись завершена можно проверить и понажимать кнопки пульта.

2. Работа с пультом:

• кнопкой ON-OFF собственно включаем и выключаем;
• кнопкой вверх с выключенного состояния включаем на максимальную мощность, во включенном положении увеличиваем яркость;
• кнопкой вниз с выключенного состояния включаем на минимальную мощность, во включенном положении уменьшаем яркость.

3. Работа с сенсорной панелью:

• Короткое прикосновение к панели — функция ON-OFF.
• Прикосновение и удержание на выбранном сенсоре установит уровень яркости, соответствующий этому сенсору.
• Режим слайдера — перемещая палец по сенсорной панели, устанавливаем необходимый уровень яркости.

4. Стандартная функция авто выключения света. Меню выключателя позволяет выбрать один из 6-ти режимов времени автовыключения.

• через 15 минут (индикация нижних светодиодов);
• через 30 минут (индикация второго светодиода);
• через 1 час (индикация третьего светодиода);
• через 4 часа (индикация четвертого светодиода);
• через 8 часов (индикация пятого светодиода);
• через 12 часов (индикация шестого светодиода).

Для входа в меню выбора времени авто выключения необходимо с состояния включенного света нажать кнопку на пульте выкл и удерживать ее в течение 10 секунд. По истечении этого времени выключатель отобразит установленный в памяти режим индикацией светодиодов. Для выбора другого режима кнопками вверх и вниз выбираем необходимый режим. Затем, нажимая кнопку пульта вкл-выкл, производим запись изменения в память и выходим в рабочий режим.

• Возможно, вам также будет интересна схема звукового светодиодного выключателя света с таймером

5. Выбор режима светодиодной индикации. Для входа в режим выбора настроек светодиодной индикации необходимо включить свет кнопкой вкл-выкл на пульте и удерживать ее в течение 10 секунд до появления на выключателе индикации текущего режима.Всего доступно 6 режимов, первый считается с минимального уровня освещения и далее вверх до шестого. Далее кнопками на пульте вверх и вниз выбираем необходимый режим подсветки. Для запоминания выбора подтверждаем нажатием кнопки вкл-выкл, режим запоминается. После этого выходим в нормальный режим работы.

• Смотрите также, как сделать многоканальное управление сенсорными кнопками

Режимы подсветки самодельного сенсорного выключателя:

1. Установлен по умолчанию в новом изделии. Выполняется подсветка контура выключателя и индикация выполняемых действий как с сенсорной панели, так и с пульта.
2. Режим, при котором выполняется индикация выполняемых действий как с сенсорной панели, так и с пульта, но нет индикации подсветки контура в ждущем режиме.
3. Режим, при котором вся индикация отключена. Если у вас в доме есть маленькие дети, чтоб не привлекать их внимание.
4. Режим свет включен. Индикация дублирует состояния включенного света. Удобно использовать в закрытых помещениях, где выключатель установлен вне помещения (ванная комната, санузел и др.) для контроля помещение занято или если забыли выключить свет.
5. Обратный режим с индикацией ночник при выключенном освещении, а при включенном освещении индикация контура выключателя отключена.
6. Аналог четвертого режима с той лишь разницей, что после включения света запускается таймер на 15 минут, по истечению времени индикация начинает мигать, привлекая внимание.

Как сделать проходной выключатель из обычного. В чём разница?

Функциональная разница между обычным выключателем освещения и выключателем проходным в возможностях управления освещением. Простой выключатель, после нажатия клавиши (или клавиш) размыкает или замыкает фазную цепь, идущую на прибор освещения. Проходной выключатель, не только размыкает (или замыкает) фазную цепь, но и одновременно замыкает (или размыкает) вторую фазную цепь, подключая к работе второй проходной выключатель цепи.

Важно понимать терминологию. Проходной выключатель часто называют переключателем. Он имеет три контакта и используется для управления освещением с двух мест , а так же с трех мест занимая крайние положения 1 и 3.

Так же существуют проходные переключатели (перекрестные переключатели или двойные проходные выключатели), которые имеют шесть контактов и используются для управления освещением с трех мест на месте 2, между положениями 1 и 3 для переключателей.

Конструктивная разница между простым выключателем и проходным выключателем (переключателем) в количестве контактов для подключения. В простом одноклавишном выключателе их два. В простом двухклавишном выключателе их по конструкции четыре, но два из них замкнуты. В проходном выключателе их должно быть три, но клавиша одна.

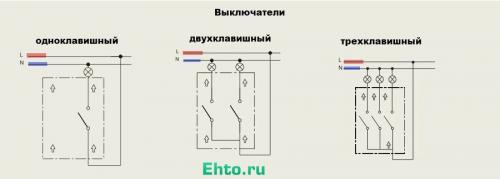

схемы клавишных выключателей

Как видим, по теории, конструктивно двухклавишный выключатель наиболее близок к проходному выключателю. Там и там работают три контакта, и это нам поможет из выключателя сделать переключатель.

Датчики движения для включения света схема и принцип работы. Датчик движения для включения света: что это такое, как выбрать и подключить

encoding="UTF-8"

Каждый из нас хоть раз, но оставлял включённым свет в туалете и коридоре, или, придя поздно вечером домой, пытался найти в темноте клавишу выключателя . Решением, этой и других проблем, станет датчик движения для включения света. При помощи этого прибора можно экономить электроэнергию , поскольку его конструкцией предусмотрено включение ламп и прожекторов при попадании объектов в зону действия датчиков, а также использовать в качестве световой сигнализации . В сегодняшнем обзоре редакции онлайн-журнала Homius.ru мы рассмотрим, что представляет собой датчик движения, его разновидности, где лучше всего устанавливать их и как самостоятельно смонтировать оборудование.

Датчик движения позволяет включать свет на определённое время без выключателя

Разновидности устройств и принцип работы

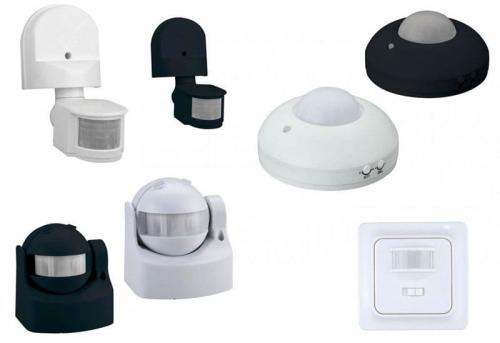

Существует несколько видов (ДД), отличных по принципу действия, а также месту монтажа и эксплуатации. Оборудование, предназначенное для установки снаружи домов , должно иметь степень защиты корпуса не менее IP 55, а для помещений – IP 22 и выше. Теперь рассмотрим различия этих устройств.



Существует несколько видов ДД управления светом

По типу питания

Для нормальной работы сенсорного оборудования требуется питание. По его типу различают следующие устройства:

• проводные. Запитка ДД осуществляется от бытовой сети 220 В;
• автономные. Для питания датчиков используются источники постоянного тока.

Самая большая группа, представленная на рынке – ДД проводного типа с подключением к сети с напряжением 220 В. Хотя автономных моделей меньше, но и они имеются в достаточном ассортименте. Такие устройства являются хорошим вариантом для включения освещения , которое работает от источников постоянного тока.

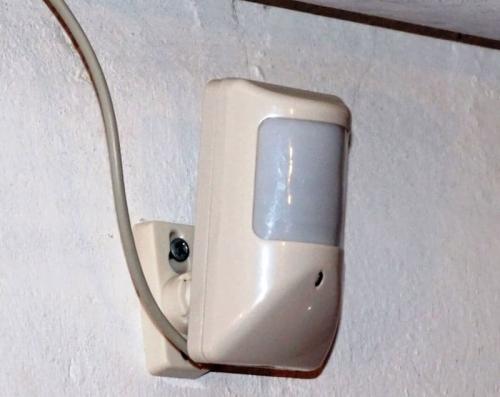

Датчик проводного типа



Автономная конструкция

По способу определения движения

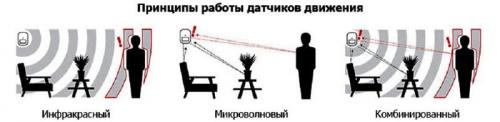

Помимо типа питания, ДД различаются по принципу определения движущихся объектов. Итак, устройства для детекции используют:

• ультразвук;
• акустику;
• микроволны;
• инфракрасные лучи;
• комбинированные способы.

Самодельные сенсорные выключатели из доступных радиодеталей. Простой сенсорный выключатель своими руками

---

Еще в детстве, просматривая фантастические фильмы, я видел, как пилоты управляют звездолетами, лишь слегка касаясь клавиш, задавался вопросом, а как это так? Потом уже узнал, что такое сенсорные выключатели и как они работают. И вот занимаясь подсветкой салона в автомобиле вспомнил о сенсорном управлении и решил сделать сенсорный выключатель своими руками для управления подсветкой салона.

Схема простого сенсорного выключателя представлена на следующей схеме:

В качестве датчика сенсорного выключателя — сенсорной пластинки, необходимо использовать металлическую пластинку, имеющую антикоррозионное покрытие. Это может быть пластинка из технического серебра или нержавеющей стали.

Полевой транзистор VT1 MPF102 может быть заменен на более доступные NTE451 или ECG451.
Вместо транзисторов VT2 и VT3 2N3565 можно использовать 2N2222(A), BC107, BC108, BC109(A/B/C), NTE123A, или ECG123A.

Транзистор VT4 TIP31 может быть заменен на более распространенные NTE196 или ECG196.

Если вы решили сделать сенсорный выключатель своими руками не для подсветки салона, а для более мощной нагрузки можно вместо светодиодной лампы HL1 установить малогабаритное реле.

Напряжение питания сенсорного выключателя 12 вольт, поэтому при применении в автомобиле со стабилизированным питанием не потребуется его доработки. Если же вы хотите использовать его, например, для управления бытовыми приборами: бра, торшер и т.п. то помимо реле, управляющего нагрузкой, как говорилось в предыдущем абзаце, надо будет дооснастить сенсорный выключатель маломощным источником питания 220/12В.

Видео сенсорный выключатель своими руками
