При выборе подходящей модели потребитель неизбежно сталкивается с обилием характеристик и параметров, с которыми без наличия специфических знаний разобраться крайне сложно.

Рассмотрим несколько основных параметров, на которые следует обращать внимание при выборе автотрансформатора.

Мощность

При определении данного параметра следует суммировать мощность всех подключаемых к прибору устройств, добавив к полученному значению 1-2 кВт для запаса.

Тип стабилизации

Рынок электрооборудования предлагает автотрансформаторы следующих типов:

1. Релейные – характеризуются сравнительно невысокой скоростью реакции, щелчками при переключении ступеней, неплохим ресурсом работы и низкой стоимостью.

2. Электромеханические – в таких устройствах переключение ступеней производится сервоприводом, подвижный контакт которого скользит по виткам обмотки трансформатора. Отлично подходят для сетей со стабильно пониженным или стабильно повышенным напряжением.

3. Электронные – здесь за коммутацию обмоток трансформатора отвечают полупроводники: тиристоры или симисторы. Такие устройства характеризуются высокой скоростью срабатывания, внушительным ресурсом, бесшумной работой.

Сегодня, на рынке электрооборудования широко распространены бесступенчатые стабилизаторы напряжения с двойным преобразованием. Характерной особенностью является высочайшая скорость срабатывания без переключения ступеней, что в значительной мере оправдывает высокую стоимость таких моделей.

Стабилизатор напряжения квартирный. Типы стабилизаторов и их конструктивные различия

Существуют шесть типов стабилизаторов переменного напряжения, различающихся принципом действия и особенностями конструкции:

Феррорезонансные — наверное, наиболее старый тип стабилизатора, который применялся еще в Советском Союзе (да-да, это те самые эбонитовые ящички, которые стояли возле каждого телевизора страны, громко гудели и сильно грелись).В настоящее время на рынке не представлены, т.к. практически полностью вытеснены стабилизаторами других типов. Несмотря на свою абсолютную неубиваемость, обладали одним очень существенным недостатком — узким диапазоном выходной мощности, что сильно ограничивало сферу их применения.
Релейные стабилизаторы , где использована схема трансформатора, имеющего множество контуров, состоящих из различного числа витков. Переключение обмоток выполняется автоматически при помощи реле в зависимости от входного напряжения. После переключения обмоток прибор выдает напряжение, максимально приближенное к 220 В.Релейные стабилизаторы отличаются длительным сроком эксплуатации, небольшими габаритами и доступной стоимостью. Они способны выдерживать перегрузки, на 10 % превышающие номинальную мощность, но имеют ограниченное количество ступеней регулировки. Степень возможной стабилизации не превышает 8 % в обе стороны.Одним из недостатков данных приборов является их ступенчатое переключение, что заметно при работе осветительных приборов. Их работа сопровождается щелчками реле, что всегда позволяет их безошибочно идентифицировать.
Электромеханические обладают сервоприводом, перемещающим угольные щетки по коллектору, на котором размещены контакты автотрансформаторной обмотки. Попадание щеток на определенные контакты изменяет выходное напряжение, поскольку меняется число витков обмотки.Стоимость электромеханических устройств мало отличается от релейных аналогов (чуть дешевле), но они обладают более точной регулировкой – 1-3%. Однако их широкому распространению мешают некоторые недостатки:

• невысокая скорость реакции на возникающий перепад напряжения. Задержка достигает 1-2 секунд, что может оказаться недостаточным в условиях быстро меняющегося напряжения сети;
• использование в конструкции движущихся механизмов существенно сокращает срок эксплуатации;
• во время коррекции напряжения немного шумит двигатель (сервопривод).

Электромашинные стабилизаторы — симбиоз электродвигателя, маховика и генератора. Двигатель раскручивает массивный маховик до определенных оборотов, маховик, за счет своей большой инерционности, поддерживает эти обороты даже при кратковременных пропаданиях крутящего момента на валу двигателя (при пропадании или просадки сети). Маховик жестко связан с валом электрического генератора, с которого и снимается выходное стабилизированное напряжение.Из-за своих больших габаритов, массы и высокого уровня шума, такие стабилизаторы применяются только в промышленности или в военной технике. Подробнее в Википедии.
Электронные стабилизаторы используют при работе схемы, собранные на основе полупроводниковых приборов – симисторов или тиристоров. Они отличаются быстротой реагирования на изменения параметров напряжения (около 10-20 миллисекунд) и бесшумной работой.Точность стабилизации зависит от числа ступеней регулирования (обычно их 9-32, но может быть и больше) и находится в пределах 1,5 %. Приборы надежны и долговечны, но и стоимость их достаточно высока.
Инверторный стабилизатор напряжения — еще один тип стабилизаторов, набирающий популярность в последние годы. Известен также как стабилизатор с двойным преобразованием напряжения. В нем отсутствуют подвижные части и автотрансформатор, что делает прибор компактным и легким. Использование в конструкции микроконтроллеров и полупроводниковых ключей обеспечивает высокую скорость работы и стабильность (гарантирует отклонение напряжения не более, чем 0,5 % от нормы), однако широкому распространению данного типа мешает его высокая цена.

Маленький стабилизатор напряжения. Rucelf SRW-550-D

---

Обзор стабилизаторов напряжения продолжает SRW-550-D от Rucelf. С такой моделью техника в вашем доме будет эффективно защищена. Устройство моментально реагирует на любые скачки напряжения и предназначается для выравнивания входного напряжения в пределах 130-275 В. Корпус изготовлен из прочной стали, надежно защищающий стабилизатор от внешнего воздействия.

Скорость срабатывания моментальная, всего лишь 10 мс. Это одна из наиболее тонких моделей, ее глубина равняется 7,5 см. Благодаря наличию специальной системы вентиляции рабочие узлы будут охлаждены. Такой электронный стабилизатор поддерживает стабильную точность выходного напряжения при расширенном входном диапазоне. SRW-550-D оснащается четырехступенчатой системой стабилизации, защищающей как подключенные устройства, так и сами стабилизаторы в широком диапазоне колебаний напряжения в сети. Система внешней диагностики проинформирует пользователей о режимах функционирования SRW-550-D, о различных ошибках и показателях входного/выходного напряжений.

Среди достоинств следует выделить современный микропроцессор управления Microchip Technology 690, постоянный контроль функционирования, низкое потребление тока и эффективную систему защиты. Также пользователи в комментариях пишут о быстрой установке SRW-550-D и простоте подключения. Прибор может похвастаться наилучшим показателем отклонения стабилизации в своей категории (примерно 220±8%).

Плюсы:

• Информативный экран;
• Компактные габариты;
• Незначительная масса;
• Оригинальная форма исполнения;
• Нет перегрева устройства;
• Четырехступенчатая система стабилизации;
• Низкая степень шума;
• 7-ступенчатая защита;
• Система внешней диагностики;
• Современный процессор;
• Высококачественные материалы.

Минусы:

• Шнур питания черного цвета, когда сам стабилизатор белый.

Двухфазный стабилизатор напряжения. Шаг №1 - Какие типы стабилизаторов подходят для дома

Сейчас на рынке существует много видов стабилизаторов напряжения. Это и электронные и электромеханические и гибридные и тиристорные. Но говорить, что одни лучше, а другие хуже будет не правильно. У каждого из них своя сфера применения. Это все-равно что сказать будто грузовой Камаз хуже городского Мерседеса бизнес-класса. У первого своя сфера применения, а у второго своя и нельзя заменить один другим. Камаз не подойдет для доставки бизнесмена на встречу, а на Мерседесе не привезешь 10 тонн груза. А вот наоборот - Камаз легко перевезет 10 тонн песка, а Мерседес с комфортом доставит бизнесмена на встречу.

Так и со стабилизаторами напряжения. Например, релейные стабилизаторы могут спокойно работать и при минусовой температуре (до -30°С), но нужна ли эта способность, если они будут стоять внутри отапливаемого дома? Нет.

А вот для дачных участков способность релейников работать при температуре ниже нуля очень даже пригодится.

Поэтому, для частного дома в стабилизаторах больше ценятся такие качества как плавная регулировка (чтобы лампочки не моргали) и на сколько точное напряжение на выходе .

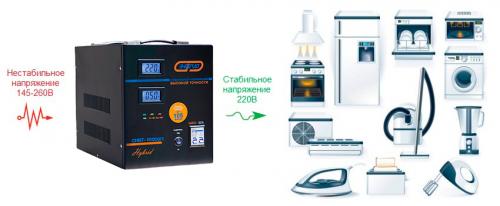

Стабилизатор напряжения для дома как выбрать

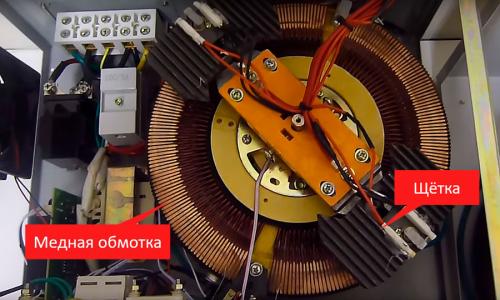

Плавная регулировка напряжения - это главная особенностьстабилизаторов напряжения. Внутри у них находится медная обмотка, по которой при помощи сервопривода ездит щётка. При изменении напряжения в электросети сервопривод перемещает щётку по обмотке тем самым плавно выравнивая напряжение. Кроме того, данный способ регулировки позволяет удерживать очень высокую точность напряжения на выходе стабилизатора (220В ± 3%), что также важно при использовании с домашней

Но у классических электромеханических стабилизаторов всегда оставался один очень важный недостаток - это довольно узкий входной диапазон напряжений (до 140В). Это значит, что при падении напряжения в электросети ниже 140 вольт, электромеханический стабилизатор попросту отключался и обесточивал все электроприборы в доме.

Конструкция электромеханического стабилизатора

Для устранения данного недостатка были созданы так называемыестабилизаторы, способные выравнивать напряжение в диапазоне 105В…280В. Название свое они получили благодаря конструктивной особенности. Внутри гибридов, по-сути, находится 2 модуля - электромеханический и релейный. Основной режим работы гибридов - электромеханический (активен при изменении входном напряжении в диапазоне от 140В до 280В), с плавным и высокоточным выравниванием всех колебаний в электросети. А вот при падении напряжения ниже 140 вольт защитное отключение уже не срабатывает, а вместо этого подключается релейный блок, который в состоянии вытянуть просадки до 105В.

Преимущества:

• плавная регулировка (лампочки не будут моргать);
• очень точные - удерживают 220В (± 3%);
• выравнивают напряжение со 105В.

К недостаткам можно отнести:

• могут работать только при температуре выше 0°С .

Энергия Hybrid-10000(U)	10 кВА	-5…+40°С	105…280В	220В ± 3%	49 300
Энергия Hybrid-8000(U)	8 кВА	-5…+40°С	105…280В	220В ± 3%	44 000
Энергия Hybrid-5000(U)	5 кВА	-5…+40°С	105…280В	220В ± 3%	24 000

Кроме гибридных аппаратов для дома также ставятстабилизаторы напряжения. Роль силового ключа в них выполняет полупроводниковый элемент, тиристор. Благодаря этому удается еще сильнее расширить диапазон входных напряжений и вытягивать просадки до 60В!

Из-за отсутствия движущихся частей тиристорные стабилизаторы во время работы не создают абсолютно никаких шумов. Это дает возможность использовать их даже внутри городских квартир. Кроме того, тиристорные аппараты считаются самыми долговечными среди стабилизаторов напряжения. Из-за этого производители нередко дают на них расширенную гарантию.

Преимущества:

• справляются даже с аномальным падением напряжения до 60В;
• абсолютно бесшумные (уровень шума - 0дБ);
• регулировка осуществляется плавно;
• высокоточные - на выходе получаем 220В ± 5% (и 220 ± 3% у морозостойких модификаций)
• высокая скорость срабатывания (20мс);
• выполнены в навесном исполнении (не занимают много места и удобно крепятся на стену);
• обладают расширенной гарантией на 3 года.

Недостатки

• технология производства тиристорных стабилизаторов довольно дорогостоящая, поэтому ценник приборов не позволяет их ставить в каждом доме.

Первое правило:

Для дома нужно ставить стабилизатор напряжения с плавной регулировкой (чтобы лампочки не моргали). Под эти требования подходят: электромеханические (гибридные) или тиристорные стабилизаторы.

Стабилизатор напряжения большой мощности. А нужен ли?

Как понять, нужен ли вам стабилизатор напряжения? Если возьмете мультиметр и измерьте напряжение в сети, в 99% случаев там будут положенные 210-230 В. На первый взгляд, всё отлично, стабилизатор не нужен – я тоже так думал

Напомню, что стабилизатор защищает от резких скачков напряжения, которые случаются в момент включения/выключения мощных потребителей. На производстве качество электроэнергии определяют специальными приборами. Они непрерывно снимают показатели электроэнергии в течение семи суток, чтобы выявить критические скачки напряжения. На основе показаний принимается решение об установке стабилизаторов.

На производстве опасные скачки могут произойти из-за включения крупных промышленных печей, насосов, станков. В городской сети они практически исключены – стиральная машина или перфоратор соседа не просадят напряжение так сильно.

Для защиты квартиры достаточно реле напряжения или нелинейного ограничителя перенапряжения – об этом в отдельной статье. Для квартиры оправдан стабилизатор только для газового котла поквартирного отопления.

В частном секторе стабилизатор обязателен по двум причинам:

1. Владельцы частных домов имеют привычку использовать опасные для сети сварочники, крупные циркулярки и другие мощные станки.
2. В коттеджных поселках чаще всего старые сети: частный сектор быстро растет, поэтому потребление электроэнергии пропорционально увеличвается. Старая ТПшка начинает работать без запаса по мощности – отсюда и появляются скачки просадки напряжения.

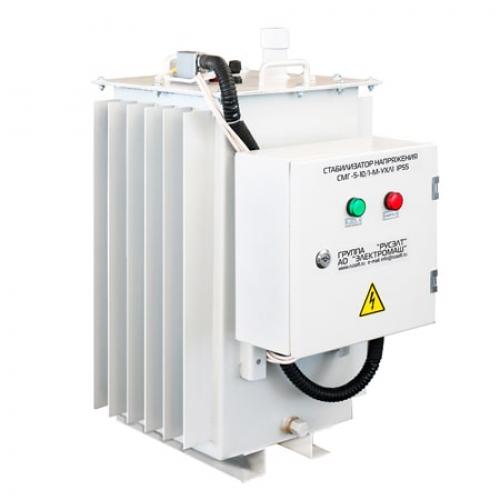

Стабилизатор напряжения для улицы. Уличные морозостойкие стабилизаторы напряжения серии СМГ

Масляные стабилизаторы напряжения СМГ изготавливается в герметичном корпусе со степенью защиты IP55 и климатическом исполнении УХЛ1, что делает возможным эксплуатацию стабилизаторов при температуре от -60 до +45°С. Стабилизаторы относится к электромеханическим, с плавной регулировкой. Силовая часть (автотрансформатор) находится в маслонаполненном металлическом корпусе с ребристой поверхностью, что позволяет эффективно отводить тепло без применения искусственной вентиляции.

-0%

Уличный морозостойкий стабилизатор напряжения СМГ-7/220-А-УХЛ1 IP55

81 200 Руб.

- + шт

Производитель: АО Электромаш

Мощность: 7.5 кВА

Точность напряжения на выходе: ± 1, 2.5 и 5% В

Принцип работы стабилизатора: электродинамический автотрансформатор

Степень защиты корпуса: IP55

-0%

Морозостойкий стабилизатор напряжения СМГ-10/220-А-УХЛ1 IP55

106 400 Руб.

- + шт

Производитель: АО Электромаш

Мощность: 10 кВА

Точность напряжения на выходе: ± 1, 2.5 и 5% В

Принцип работы стабилизатора: электродинамический автотрансформатор

Степень защиты корпуса: IP55

-0%

Уличный морозостойкий стабилизатор напряжения СМГ-15/220-А-УХЛ1 IP55

139 600 Руб.

- + шт

Производитель: АО Электромаш

Мощность: 15 кВА

Точность напряжения на выходе: ± 1, 2.5 и 5% В

Принцип работы стабилизатора: электродинамический автотрансформатор

Степень защиты корпуса: IP55

-0%

Уличный масляный стабилизатор напряжения СМГ-20/220-А-УХЛ1 IP55

168 600 Руб.

- + шт

Производитель: АО Электромаш

Мощность: 20 кВА

Точность напряжения на выходе: ± 1, 2.5 и 5% В

Принцип работы стабилизатора: электродинамический автотрансформатор

Степень защиты корпуса: IP55

-0%

Уличный морозостойкий стабилизатор напряжения СМГ-35/220-А-УХЛ1 IP55

210 500 Руб.

- + шт

Производитель: АО Электромаш

Мощность: 35 кВА

Точность напряжения на выходе: ± 1, 2.5 и 5% В

Принцип работы стабилизатора: электродинамический автотрансформатор

Степень защиты корпуса: IP55

Рынок стабилизаторов напряжения предлагает большое количество моделей разного принципа действия, разной точности и мощности. Практически все они предназначены для установки внутри помещений. Некоторые модели позиционируются как морозостойкие, с минимальной рабочей температурой -20°С, для установки в неотапливаемых помещениях. Но для наружной установки до сих пор практически ничего не предлагалось.

Этот уникальный набор эксплуатационных характеристик позволяет применять стабилизаторы там, где раньше такая возможность вообще не рассматривалась. В сетях 0.4 кВ протяженность отдельных линий от подстанции до потребителей может достигать километра и более. При этом дальние потребители оказываются в невыгодном положении: при высокой нагруженности линии до них доходит сильно заниженное напряжение, порой с большими перекосами. Уличные морозостойкие стабилизаторы напряжения СМГ полностью решают эту проблему.
Наружная установка требует затруднения доступа к аппарату, что создает определенные неудобства. Поэтому предусмотрена возможность дистанционного управления как по проводам по протоколу RS-485, так и по беспроводным каналам GPS. Стабилизаторы СМГ очень неприхотливы, не требуют техобслуживания, могут эксплуатироваться годами без вмешательства человека, выдается гарантия на 2 года. КПД стабилизаторов не менее 98%, они работают одинаково эффективно как при низкой, так и при полной нагрузках, допускают кратковременные перегрузки до 150%. Рабочий диапазон входных напряжений может быть выполнен по заданию заказчика или из стандартного ряда для однофазного напряжения 176-254В / для трехфазного напряжения 323-418 В. Точность стабилизации зависит от входного напряжения и составляет 1, 2.5 или 5%.
Стабилизаторы СМГ производятся в однофазном (220В), и в трехфазном (380В) исполнении, что позволяет применять как в бытовом, так и промышленном секторе. Мощность однофазных уличных стабилизаторов напряжения СМГ от 7,5 до 35 кВт, трехфазных от 100 до 630 кВт.
Морозостойкие стабилизаторы напряжения серии СМГ рекомендованы для линий питания систем освещения населенных пунктов, коттеджных поселков и дорог, удаленных потребителей нефти и газодобычи, подвижных систем питания.

Новое поколение стабилизаторов напряжения Исполнение: 3Х (столбовое, напольное и настенное).
