Стол для циркулярной пилы.

Вести самостоятельный раскрой пиломатериалов мечтают многие домашние умельцы. Дело это несложное, но без подходящего оснащения - практически невыполнимое. Так почему бы не приспособить для этого ручную циркулярную пилу и не собрать своими руками стол с возможностью продольного и поперечного реза?

Ручная циркулярная пила для этого может использоваться вполне обычная. Мощность и диаметр диска напрямую зависит от того, что и в каком объеме вы собираетесь обрабатывать. Помните также, что крепление к столу крадет до 20 мм от максимальной глубины реза, поэтому одноручные пилы с диском 120 мм для таких целей малопригодны. Наличие у циркулярки функций регулировки глубины и угла пропила предоставит вам больше возможностей для тонкой обработки деталей и нарезки ящичных пазов.

Материалы для стола и основы.
Для столешницы рекомендуется использовать ламинированную фанеру 9 или 11 мм. Материал действительно заслуживает того, чтобы заняться его поиском: прочный, не прогибается, поверхность ровная и скользкая. Идеально, если в месте покупки вы закажете распил по желаемым размерам стола, чтобы кромки и резы были строго прямоугольными. В нашем случае размеры столешницы будут равны 800 х 800 мм.

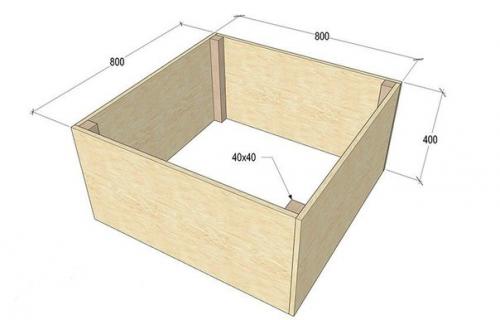

Для корпуса стола подойдет практически любой листовой материал, например, ЛДСП толщиной 16 мм. Потребуется четыре полосы без оклейки торцов размерами 400 х 784 мм. Из них нужно собрать стенки прямоугольного ящика, скрепляя планки черными саморезами с предварительным рассверливанием внешней детали на 5 мм. Для прочности и устойчивости во внутренних углах собранного короба устанавливаются бруски 40 х 40 мм, крепление к ним лучше выполнять тем же способом. Торцы брусков будут использованы для закрепления поверхности стола.

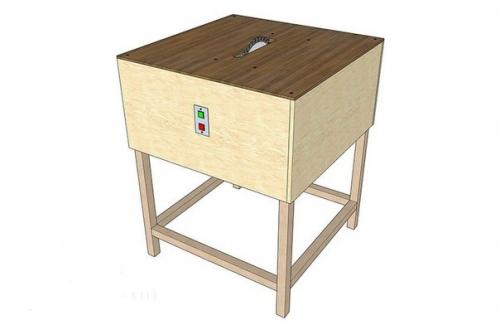

Такое приспособление для стационарной установки пилы можно разместить поверх любого верстака достаточных размеров. В случае если вы планируете отдельную установку, закрепляйте в углах короба длинные деревянные бруски, которые выполнят роль ножек. Не забывайте, что внизу их нужно скрепить перекладинами и предусмотреть установку дополнительного гнета для большей устойчивости.

Закрепление ручной пилы.

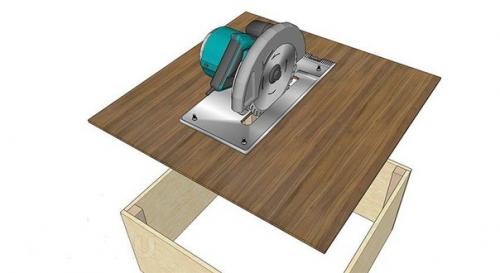

На изнаночной стороне фанеры продольную и поперечную центральную ось разметьте. Измерьте ширину и длину опорного башмака вашей пилы и перенесите их на разметку столешницы. Определите диаметр и толщину нижнего защитного кожуха, и расстояние, на которое он удален от краев опорного башмака. Разметьте прямоугольник соответственно полученным размерам на фанере и вырежьте отверстие электрическим лобзиком.
В четырех углах башмака изготовьте по одному отверстию диаметром 10 мм. Места сверления произвольные. Установите диск пилы в паз столешницы и выровняйте башмак по разметке. Разметьте центры изготовленных отверстий на фанере и перенесите их на обратную сторону тонким сверлом.

Внимание! Только в том случае, если в опорном башмаке недостаточно места для сверления таких крупных отверстий, используйте две стальные пластины с приваренными шпильками 6 мм, прикрепить их к основанию пилы можно гайками - барашками с подкладкой шайб - звездочек. В этом случае снять пилу для ручной работы и вернуть ее на место без дополнительной регулировки будет делом пяти минут. Пластины, в свою очередь, имеют по одному крупному отверстию, для надежного монтажа и первоначальной регулировки положения пилы.
Для крепления пилы к столешнице нужно использовать лемешные болты М 8 с потайной конусной головкой. Под них с лицевой стороны сверлится отверстие 8 мм и делается зенковка под шляпку, которая в незатянутом состоянии должна выступать над поверхностью не более 1 мм. С обратной стороны болты проходят в отверстия опорного башмака (или стальных пластин) и затягиваются под широкую и пружинную шайбу, либо гайкой с пластиковым Гровером.

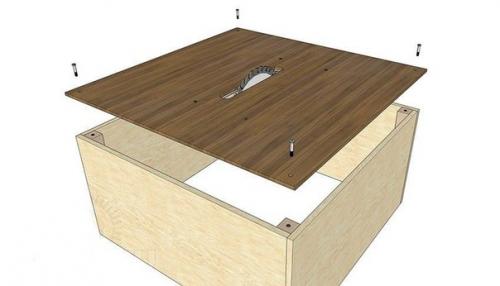

Только в том случае, если примерка прошла успешно, столешницу нужно закрепить к коробу. В четырех углах фанерной плиты нужно просверлить по одному такому же отверстию, как и для крепления пилы. Расстояние от краев - половина стороны используемого бруска плюс толщина стенки короба, в нашем случае это 30 мм. В центре каждого бруска сверлится по 10 мм отверстию, внутрь вкручивается стальная футорка М 8 х 18 мм.

Когда столешница закреплена, переверните стол на бок, чтобы иметь одновременно доступ к диску и местам крепления пилы. Убрав на время защитный кожух, выставьте диск пилы по продольной оси стола, используя рейку и угольник. После регулировки диска хорошо затяните гайки крепления. Используя линейку или уровень, приложенный к диску, нанесите на края стола метки и проведите по ним линию плоскости реза. Проведите по линии несколько раз шилом, оставляя неглубокую борозду, такая разметка точно не сотрется после долгой эксплуатации.

Пусковая кнопка и электрика.
Штатную кнопку включения необходимо зашунтировать, а если такой возможности нет - зажать прищепкой или жгутом. Вместо кнопки на ручке будет использоваться небольшая электросеть, проложенная внутри ящика.
На внешней передней стороне короба установите сдвоенную кнопку "Старт/Стоп" с фиксацией. Ее нормально открытый контакт подключается в разрыв кабеля питания. Концы провода подключаются к штепсельной розетке, прикрученной с внутренней стороны.
Стол для циркулярной пилы своими руками.
После того как пила подключена и проверена в работе, необходимо натянуть на воздухозаборную решетку сложенный втрое капроновый чулок.

Подрезку деталей удобно проводить при наличии упорной балки, которая движется по направляющим вдоль линии разреза. Изготовить такую можно из обычной 9 мм фанеры.

Потребуется всего несколько дощечек:
150 х 250 мм 2 шт.
100 х 820 мм 2 шт.
150 х 820 мм 1 шт.
142 х 300 мм 1 шт.

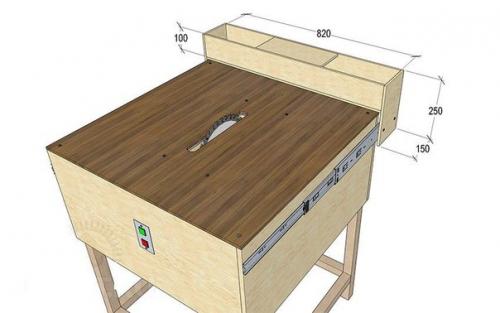

Как и раньше, предпочтителен распил фанеры на точном оборудовании. Три длинные дощечки нужно собрать в форме швеллера 150 мм шириной и полками в 100 мм. Поскольку шляпки саморезов будут обращены к столешнице, под них нужно предварительно рассверливать фанеру и утапливать крепеж, а после обработать следы наждачной шкуркой. Надежнее вместо саморезов использовать конфирматы.
Стол для циркулярной пилы своими руками.
Доски 150 х 250 мм прикручиваются как заглушки швеллера, свободные концы направляются вниз. Оставшаяся планка между полками ровно по центру прикручивается. Таким образом, если эту балку поставить на стол, боковые доски опустятся по бокам короба с зазором около 10 мм с каждой стороны.
Используйте мебельные направляющие полного выдвижения на шариковых подшипниках. Сперва крепите их к балке, а затем примеряйте и прикручивайте к корпусу. Отверстия для крепежа продолговатые, используйте их, чтобы отрегулировать балку: она должна скользить над столешницей с совсем небольшим зазором и под прямым углом к плоскости реза. Проведите балку один раз при включенной пиле, чтобы сделать надрез в нижней части. Для быстрого снятия и установки балки рекомендуется заранее отщелкнуть пластиковые фиксаторы на направляющих.

Регулируемый упор для продольного пиления.

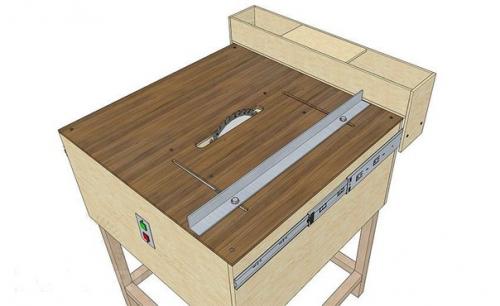

Распускать лес гораздо легче при наличии продольного упора. Сделать его можно из обычного алюминиевого карниза или другого легкого профиля с идеально ровной кромкой и ребрами жесткости. Потребуется отрезок по длине стола, то есть 800 мм.
В 150 см от краев изготовьте два отверстия по 8 мм и вставьте в них по болту М 8, ориентируя резьбой вниз. Накрутите гайку без шайбы и туго затяните. На таком же расстоянии от краев стола проведите две линии. На пересечении их с осевой линией столешницы просверлите отверстия 12 мм. Еще по одному отверстию сверлится на тех же линиях с отступом в 30 см. Используя фрезер или лобзик, изготовьте две тонкие прорези, желательно делать подрез максимально ровно.

Профиль упора вставляется болтами в эти прорези, после регулировки его можно поджать барашками с широкой шайбой с внутренней стороны. В том случае, если ширину раскроя нужно часто менять, снабдите корпус стола дверными петлями для легкого открывания. Чтобы быстрее выполнять регулировку упора, закрепите на торцах стола обрезки ленты из рулетки.
