Водяные котлы для отопления дома своими руками. Оборудование, узлы и элементы водяного обогрева

23.02.2020 в 12:45

Водяные котлы для отопления дома своими руками. Оборудование, узлы и элементы водяного обогрева

Эксплуатационные свойства и технические возможности водяной отопительной системы зависят от комплектации и характеристик используемого оборудования и материалов.

Теплогенераторы

Источником тепловой энергии водяной системы служит котел (теплогенератор), обеспечивающий нагрев теплоносителя. Разновидности теплогенераторов:

  1. Газовые . КПД более 90%. Работающие на магистральном топливе отличаются оптимальным сочетанием себестоимости производимых килокалорий и эксплуатационного комфорта. Напротив теплопроизводство котлов на сжиженном газе обходится недешево. Кроме того, требуется установка объемных резервуаров для хранения запаса топлива.
  2. Водяные котлы для отопления дома своими руками. Оборудование, узлы и элементы водяного обогреваТвердотопливные . КПД современных образцов – 70-87%. Могут использоваться автономно в любом регионе, в том числе и при отсутствии возможности подключения к газовой или электрической сети. Тепловая энергия выделяется в результате сгорания дров, торфа, брикетов, угля, а также других видов твердого топлива. Твердотопливные агрегаты требуют частую загрузку топлива, организацию места для его хранения.
  3. Жидкотопливные . КПД достигает 90%. Способны работать автоматически сжигая солярку, мазут или керосин. Менее востребованы из-за высокой стоимости топлива, сложности хранения больших объемов горючей жидкости и, сопутствующего их эксплуатации, специфического запаха.
  4. Водяные котлы для отопления дома своими руками. Оборудование, узлы и элементы водяного обогрева 01Электрические . КПД доходит до 98-99%. Не производят вредных выбросов. Электрокотлы отличаются высокой степенью автоматизации, низкими затратами на обслуживание, не нуждаются в отдельном помещении. Из-за высокой стоимости электроэнергии и возможных перебоев они нередко используются, как дополнительный источник тепла, дополняя работу других видов котлов.

Самодельный водяной котел для кирпичной печи. Условия оптимальной работоспособности систем

Очевидно, что для подогрева теплоносителя и подачи его в радиаторную систему дровяную печку нужно снабдить дополнительным теплообменником. Есть два пути: приобрести для дома готовую металлическую либо чугунную печь длительного горения со встроенным водяным контуром, либо изготовить ее своими руками.

Существует несколько разновидностей самодельных теплообменников и вариантов их монтажа:

  1. Бак – котел, встраиваемый прямо в топливник или в один из дымоходных каналов.
  2. Регистр, сваренный из труб, иногда – в виде змеевика. Тоже ставится внутрь камеры сгорания либо в газоход.
  3. Теплообменник самоварного типа (техническое название – экономайзер). Устанавливается сугубо на дымоход для отбора теплоты у отходящих газов.
  4. Полноценная водяная рубашка. В упрощенном исполнении подобная печь-камин с водяным контуром показана выше на схеме.

Бак-котел для нагрева теплоносителя

Водяной контур можно изготовить из таких материалов:

  • черная или нержавеющая сталь;
  • чугун;
  • медь.

Стальные теплообменники практичны и недороги, а потому наиболее популярны. Цена меди слишком велика, а вот температура плавления – низкая, отчего при горении угля подобная конструкция может «поплыть». Что же касается чугуна, то самостоятельно отлить из него регистр не получится, разве что вмонтировать в газоход старую отопительную «гармошку» МС-140, как показано на фото. Но помните: батарея моментально лопнет при подаче холодного теплоносителя в раскаленную печку либо в результате замерзания воды во время длительного простоя.

Кроме печи, нагревательным элементом системы с водяным контуром, является теплообменник, который встраивается в топку или дымоход. Вода, проходящая через регистр, нагревается, а затем поступает в трубы и радиаторы, отдавая тепло. За счет разницы температур на входе и выходе из теплообменника жидкость циркулирует в контуре.

Для оптимальной работы в систему встраивают циркулярный насос, который позволяет более равномерно распределить нагретую жидкость по трубам.

Водяной контур необходимо отпрессовать и удалить воздух. Нагреваясь, вода увеличивается в объеме и чтобы система не взорвалась необходимо предусмотреть расширительный бочок. При использовании контура закрытого типа, резервуар может быть в любом месте, в открытой системе расширительный бочок устанавливается максимально высоко.

Для стравливания давления в системе, в ней должен быть предусмотрен автоматический воздухоотводчик для выпуска лишних газов из теплоносителя и предохранительный клапан. Устройства можно объединить в комплекс безопасности, включив в нее манометр.

Таким образом, если включить в систему обогрева дома печь длительного горения на дровах из кирпича с водяным контуром можно существенно сэкономить на отоплении.

Важно! Наличие водяного контура необходимо учитывать на этапе проектировании системы отопления в доме.

Система будет работоспособной при условии наличия постоянной циркуляции теплоносителя в трубах. Это обеспечивается обязательным уклоном, а также желательной установкой циркуляционного насоса, гарантирующий необходимое движение и предотвращающий закипания воды.

Небольшие по габаритам, но отличающиеся достаточной мощностью насосы гарантируют хорошую циркуляцию. Они необходимы особенно при большой протяженности отопительной системы. Установка такого насоса выполняется на обратку, то есть на возвращающую теплоноситель трубу.

Рассчитывать только на насос и монтировать трубопроводы без уклона не следует, поскольку при перебоях в поставках электроэнергии может возникать закипание и выход из строя и насоса, и самой системы. В таких случаях лучше прибегать к установке расширительных баков, которые компенсируют расширение воды.

Завершаются проектные работы ознакомлением специалистов со схемами. Они помогут устранить ошибки, ведущие к нестабильной работе водяного отопления от печки. Это также возможность избегания нарушений правил безопасности.

Самодельный водяной котел для кирпичной печи. Условия оптимальной работоспособности систем

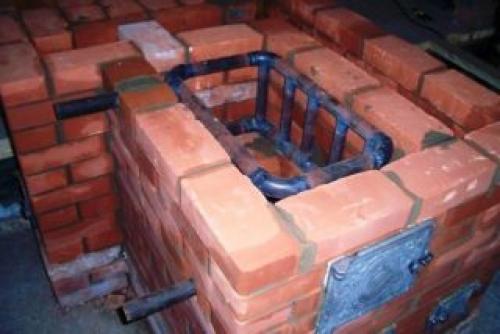

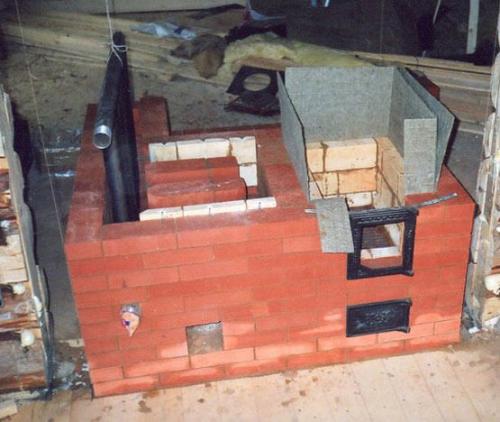

Печь с водяным контуром, встроенным на этапе кладки

Самодельный водяной котел для кирпичной печи. Условия оптимальной работоспособности систем

Кирпичная печь с водяным контуром для отопления дома работает по стандартному принципу. Для ее установки необходимо создавать систему для водяного отопления, с помощью которой тепло поступает от печных стенок и отопительных радиаторов, подключенных к основному контуру. Контурные трубы подсоединяют к котлу либо регистру, встроенному в печь. Тепловой носитель нагревается путем прохождения сквозь горячий регистр, потом он переходит к трубам и радиаторам.

Пройдя сквозь контур, температура теплоносителя понижается и он снова поступает в теплообменник, где заново прогревается. Для идеальной циркуляции топлива в контур встраивают специальный насос. Важным элементом системы является бачок расширительного типа. Если речь идет о закрытой системе с герметичным контуром, такой элемент можно поставить в любом месте. В рамках открытой системы резервуар ставят в наиболее высокой контурной точке, это может быть чердак либо другое помещение.
