Арматуру для фундамента варить или вязать. Можно ли варить арматуру для фундамента, когда и почему нельзя использовать этот метод?
Фундаменты без армирования могут разрушаться из-за температурного расширения влаги, которая остается в бетоне после его затвердевания.
Чтобы компенсировать растяжение фундаментных конструкций и предотвратить возникновение трещин, в них используются металлические арматурные каркасы.
При их проектировании и монтаже становится актуальным вопрос: какой способ соединения будет более оптимальным – вязка или сварка?
Фиксация в армировании и зависимость от нагрузок
Частные дома, дачи, хозяйственные постройки, мастерские и другие малоэтажные здания оказывают относительно небольшую нагрузку на основания. В слабо нагруженных фундаментах целесообразно использовать метод ручной или машинной вязки арматуры. Металлические прутья обвязывают специальной вязальной проволокой.
Обратите внимание ! Способ вязки не позволяет добиться жестких и неподвижных соединений. При высоких нагрузках вязальная проволока может растягиваться, из-за этого между арматурными стержнями возникает зазор в точках их обвязки, и прочность каркаса снижается.
В фундаментах массивных многоэтажных зданий категорически недопустимо смещение арматурных стержней друг относительно друга. Поэтому вместо вязальной проволоки все элементы каркасов в фундаментах соединяют жесткими и неподвижными сварными соединениями. Такой метод позволяет добиться максимальной стабильности армирующей конструкции и значительно повысить ее прочность.
Можно ли применять сварку?
Использовать сварные соединения при армировании фундаментов не запрещено правилами СНиП. Но существует ряд важных условий, которые обязательно нужно соблюдать при сварке арматуры для фундаментных конструкций:
- Необходимо очень тщательно контролировать качество металлических прутьев, которые будут использоваться при создании армирующей решетки.
Изделия не должны иметь никаких дефектов и очагов коррозии. Из-за ржавчины может резко ухудшиться прочность и надежность сварных соединений.
Если на стальных стержнях присутствует коррозия, их нужно заменить новыми или тщательно очистить от оксидов.
- Перед проведением строительных работ необходимо в обязательном порядке проводить на стройплощадке геодезические исследования, анализировать свойства грунтов и сейсмическую обстановку. Сварку можно использовать только в фундаментах зданий, которые возводятся на почвах с минимальной усадкой.
Повышенная сейсмическая активность и продолжительная усадка грунта могут приводить к нарушению целостности сварных соединений. В таких случаях данный способ является недопустимым.
- Арматуру нужно варить только методом точечной сварки. Шовная, рельефная, дуговая (бесконтактная) и другие виды сварки не рекомендованы, поскольку при использовании таких технологий можно пережечь арматуру. Это плохо отразится на свойствах металла и, соответственно, на прочности фундаментного каркаса.
Можно ли варить арматуру на фундамент. 5 причин не варить арматуру
5 причин не варить арматуру при армировании фундамента
При строительстве домов и различных других объектов практически невозможно обойтись без применения арматуры. Особенно это касается монтажа монолитного фундамента, при монтаже которого арматура выступает в роли армирующей конструкции.
Арматура — это специальный металлопрокат в виде прутьев различной длины и диаметра. Арматура бывает гладкой и рифлёной, а для её изготовления преимущественно применяется сталь класс А-I (А240), А-II (А300), А-III (А400); А-IV (А600), А-V (А800), А-VI (А1000), чем выше класс стали, тем более прочной оказывается арматура.
При всём этом, не любую арматуру можно варить. Связано это с тем, что воздействие сваркой, то есть, высокой температурой свыше 3000 градусов, способно существенно изменить свойство металла в местах соединения. Со временем такое изменение металла на структурном уровне способно привести к растяжению, а впоследствии и к тому, что соединение просто лопнет.
Но и это еще не всё! В данной статьебудет рассказано о пяти основных причинах, почему лучше отказаться от сварки арматуры.
5 причин не варить арматуру при армировании фундамента
Итак, начнём о самой первой и главной причине, из-за которой всё-таки лучше не варить арматуру. Речь идёт о структурном изменении металла в месте сварного шва.характеризуется высокой температурой, которая достигает 10 тысяч градусов.
Воздействие столь высокой температуры делает металл более мягким и покладистым на растяжение. Всё это несёт определенного рода угрозы в дальнейшем, если на фундамент будет оказываться чрезмерно большая нагрузка. Однако это ещё не значит, что арматуру нельзя варить совсем. Рассмотрим и другие причины, почему это не стоит делать.
Вторая причина заключается в том, что чаще всего для армирования фундаментов применяется арматура небольшого сечения, не более 16 мм. Варить такую арматуру тем более, не рекомендуется, в виду большого риска прожигания металла в местах соединения.
Большое количество стыков, это минус
Следующий недостатокзаключается в большом количестве стыков. Каждый такой стык, это всегда опасность, что соединение лопнет или повредиться каким-то другим образом. Вызванное же повреждение арматуры обязательно скажется на целостности фундамента.
Если арматура лопнет в месте сварки, то это приведёт к повреждению фундамента. Что же касается других способов соединения арматуры, в частности вязки проволокой, то у металлоконструкции будет возможность небольшой «подвижки».
Следующие негативные моменты связаны с тем, что сварку арматуры можно доверить не каждому сварщику. Кроме того, не на любой строящейся объект подведено электричество. По этой причине подключить сварочный аппарат будет просто невозможно.
Таким образом, подведя итоги можно смело сказать, что сварка арматуры, это не панацея. Проще и дешевле вязать арматуру крючком, особенно если речь идёт о монтаже перемычек, арок и поясов.
Источник: https://dachnayazhizn.info/stati/vyazat-ili-varit-armaturu-dlya-fundamenta-ob-ustarevshih-standartah
Как правильно варить арматуру под фундамент. Соединение вязкой
Этот способ больше распространен в частном домостроении, чем сварка, так как не требует применения специального оборудования, обращаться с которым умеют только специалисты. Связать арматурные стержни специально предназначенной для этого мягкой, но крепкой проволокой может каждый. Кроме того, для вязки используют менее дорогую арматуру класса А400.
Стыковка арматуры при создании силового каркаса железобетонных конструкций методом вязки регламентируется строительными нормами и правилами и может выполняться как с прямыми концами, так и с загнутыми в виде петель, лапок или крюков. Загиб должен осуществляться без нагрева, трудоемкими механическими способами, поэтому при заливке фундаментов для малоэтажных частных домов окончания прутков обычно оставляют прямыми.
Для справки! Соединение лапами или крюками обязательно для гладкой арматуры постоянного сечения.
Длина нахлеста определяется проектировщиками. При отсутствии проекта строители могут вычислить нужные значения самостоятельно, ориентируясь на следующие данные:
- диаметр соединяемых стержней;
- марка бетона, применяемого для создания ЖБИ;
- расположение стыков в конструкции.
Расчет по диаметру арматуры
Сечение арматуры – проектная величина, подбираемая с учетом нагрузок и плотности каркаса.
Удобнее и проще всего при соединении арматуры внахлест ориентироваться на её диаметр, делая перепуск в 30-40 раз больше этого значения. И чем больше сечение стержней, тем выше применяемый коэффициент. Например, для 10-миллиметровых прутков нахлест делают не менее 300 мм, а для «сороковки» применяют коэффициент 36-38 и делают напуск не менее полутора метров.
Расчет по расположению стыка в конструкции
В плитных и ленточных фундаментах силовой каркас состоит минимум из двух контуров – верхнего и нижнего, соединенных вертикальными связками. На разные части конструкции действуют разные нагрузки: верхняя находится в зоне сжатого бетона, нижняя – в растянутой зоне. Поэтому и длина перехлеста в этих зонах отличается. Как и в конструкциях вертикальной направленности – опорах, колоннах, стенах.
Рассчитать перехлест арматуры – сколько диаметров брать в каждом отдельном случае – можно, используя следующие данные.
Для сжатого бетона:
- при горизонтальном соединении – 33,8 d;
- при вертикальном соединении – 48,3 d.
Для растянутого бетона:
- при горизонтальном соединении – 47,3 d;
- при вертикальном соединении – 67,6 d.
Армирование плитного фундамента: зачем проводится, выбор арматуры, схема армирования, этапы работ
Расчет по марке бетона
Чем выше марка бетона, тем он прочнее и меньше нуждается в усилении, что позволяет экономить на арматуре, используя стержни меньшего сечения либо делая нахлест меньшей длины. Но он все также зависит от расположения стального контура в той или иной нагрузочной зоне бетона.
Корректировка коэффициентов по марке бетона и расположению соединения в той или иной нагрузочной зоне важно при устройстве монолитных плит перекрытий и ответственных сильно нагруженных конструкций. При возведении ленточного фундамента вполне достаточно самого простого расчета по сечению арматуры. Следует только помнить, что стандартный коэффициент (30-40) необходимо увеличить до 90, когда стык приходится на точку с высокой нагрузкой или изгибающим усилием.
Соединение сваркой
Сваривать можно только арматуру класса А400 или А500 с индексом «С». Если такого индекса в маркировке нет, производится только стыковка арматуры внахлест без сварки. Такой металл при сильном нагревании серьезно теряет в прочности и становится менее устойчивым к коррозии, что может привести к разрыву или деформации соединения в процессе эксплуатации железобетонной конструкции.
Нахлест при сварном соединении зависит уже не только от диаметра арматуры, но ещё и от её класса:
- протяженность шва для стержней А400С должна составлять не более 8 диаметров;
- для А500С – не более 10 диаметров.
Вязка арматуры под ленточный фундамент
Например, если силовой каркас монтируется из 16-миллиметровых стержней класса А500С, длина шва составит 160 мм. Сваривают их продольным швом электродами диаметром 4-5 мм.
Стыковка арматуры внахлест может осуществляться и другим способом – привариванием поперечных прутков по всей длине перепуска. Также применяют соединение стержней встык с приваркой муфты, объединяющей оба конца.
А вот перекрещивающиеся прутки сваривать нежелательно, так как в этих местах стыки больше склонны к разрывам под нагрузкой, чем связанные.
Источник: https://dachnayazhizn.info/stati/vyazat-ili-varit-armaturu-dlya-fundamenta-ob-ustarevshih-standartah
Допускается ли сварка арматуры. Способы соединения арматуры
Сборка каркасов производится прямо на строительной площадке. Это означает, что для выполнения процедуры требуются простые и быстрые методы соединения стержней. К наиболее распространённым способам относят вязку при помощи мягкой отожжённой проволоки толщиной 0,8-1,5 мм.
Технология такого соединения проста, но у многих начинающих строителей она вызывает неприятие из-за отсутствия навыков. Поэтому у них возникает вопрос, можно ли варить арматуру под фундамент, ведь это быстрее и надёжнее.
Необходимо сразу сказать – принципиальных противопоказаний к сварке каркасов нет. Мало того, на многих специальных конструкциях, где используются арматурные стержни увеличенного размера, сварка является единственно допустимым способом сборки. Каркасы получаются массивными и очень тяжёлыми, проволочные скрутки попросту не смогут выдержать нагрузок при заливке бетона.
Однако, для таких соединений требуется строгое следование технологическим требованиям. При строительстве объектов сравнительно небольшого размера, где не нужны слишком толстые и тяжёлые рабочие стержни, использование сварки нецелесообразно. Таким образом, можно арматуру вязать или сваривать, что лучше и надёжнее – решают, исходя из условий работ и степени ответственности каркаса.
Вязка арматуры под ленточный фундамент
Вязка

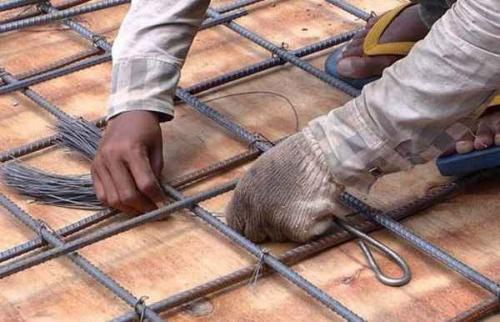

Вязка арматуры – простой и универсальный способ соединения элементов каркаса. Он годится для работы с металлическими и стеклопластиковыми прутками.
Рассмотрим процесс вязки арматуры внимательнее. С точки зрения прочности, это вполне надёжный вариант соединения каркаса. В роли крепёжного элемента выступает скрутка из отожжённой стальной проволоки, толщина которой обычно находится в пределах 0,8-1,5 мм.
Для выполнения процедуры необходимо приготовить отрезок проволоки длиной 25-30 см и специальный крючок.
Проволока складывается пополам, полученную петлю перехлёстывают вокруг соединяемых элементов. Крючком захватывают петлю и несколько раз поворачивают её вокруг оси, производя закрутку. Вся процедура у опытного рабочего занимает считанные секунды, а необходимый навык приходит очень быстро.
Основным преимуществом вязки является возможность работать в любых условиях. Не требуется подключение к источнику электропитания, единственным требованием является достаточная освещённость участка соединения. Проволока продаётся в магазинах, она гораздо дешевле электродов.
Для опытных специалистов вопрос – вязать или варить арматуру для фундамента – попросту не существует. Тем более, что в современном строительстве часто используют полимерную арматуру, которую можно соединять единственным способом – вязкой. Для лёгких построек, где не требуется применять толстые стержни, используют соединения с помощью пластиковых хомутов. Это быстро, а малый вес полимерной арматуры вполне позволяет применять подобную методику.
Армирование фундамента стеклопластиковой арматурой: как рассчитать и особенности связывания
Сварка

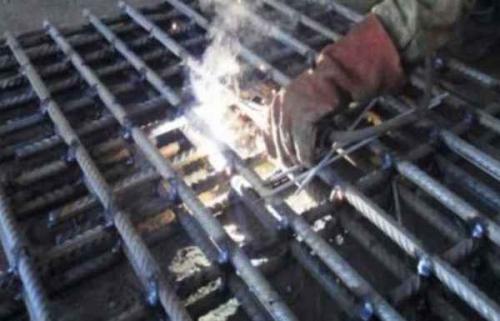

Сварка каркаса многим строителям представляется более простым и доступным способом. Технология широко распространена и применяется повсеместно, тогда как вязка – это узкоспециальный рабочий приём соединения.
Примечательно, что сварной способ многие строители считают недопустимым. Однако, отказать ему в праве на существование нельзя. В сети имеется масса противоречивой информации, вынуждающей пользователей искать ответ на вопрос – почему нельзя сваривать арматуру для фундамента.
Как варить арматуру. Сварка арматуры для фундамента – технология работ
В настоящее время, наряду с вязкой, также применяется сварка арматуры для фундамента. Этот метод соединения элементов каркаса используется при строительстве многоэтажных зданий, основания которых воспринимают значительные усилия. Этим обусловлена необходимость обеспечения повышенной прочности соединений. Сварная арматура, изготовленная из рифленой проволоки А400С, хорошо варится, так же, как и пруток А500С. Точечная сварка арматуры обеспечивает надежность фиксации стержней диаметром до 25 м.
Сварка арматуры позволяет существенно упростить процесс закладки фундамента в целомПерегрев стержней при выполнении сварочных работ может вызвать следующие негативные явления:
- изменение структуры металла;
- снижение прочностных свойств.
При выполнении работ опытными сварщиками и осуществлении сборки под лабораторным контролем на промышленных предприятиях можно избежать указанных факторов.
Алгоритм изготовления арматурных решеток методом сварки в условиях промышленных предприятий осуществляется следующим образом:
- Выполняется входной контроль качества приобретенных материалов, которые будут применяться для сборки каркаса.
- Производится отбраковка прутков, характеристики которые не соответствуют требованиям нормативной документации.
- Арматурные стержни очищаются от ржавчины, рихтуются, обрабатываются абразивом и разрезаются на заготовки необходимых размеров.
- Элементы будущей рамы соединяются в одной плоскости, путем легкой прихватки сваркой до окончательной фиксации.
- Заготовки каркаса фиксируются сварочными кондукторами на расстоянии, соответствующем требованиям чертежа.
- Конструкция прихватывается сваркой и проверяется соответствие размеров пространственной рамы требованиям документации.
Не менее важно правильно подобрать величину тока, с которой будете варить каркас
Конструктивные особенности сварочных кондукторов позволяют выполнить сборку прутков с допуском, не превышающим 3 мм. Последовательность операций по изготовлению каркаса методом сварки в условиях стройплощадки аналогична. Точечная сварка арматуры позволяет фиксировать стальные стержни пространственной конструкции, расположенные под различным углом, а также в подвешенном состоянии. Установка оборудуется токопроводящими клещами, расширяющими ее возможности.
Варить или вязать: какому методу отдать предпочтение
До принятия окончательного решения об использовании вязки для крепления стальных прутков или крепления с помощью сварки, необходимо тщательно все взвесить. Почему арматуру одни строители сваривают, а другие вяжут? У каждого способа есть свои достоинства и слабые места.
Чтобы не ошибиться, следует прислушаться к советам профессионалов:
- для массивных многоэтажных строений, оказывающих значительную нагрузку на основу, целесообразно использовать сварку. При этом важно не пережечь арматуру, чтобы не ослабить прочность соединения;
- для небольших жилых зданий и дачных построек, можно использовать соединение частей арматурной решетки с помощью вязальной проволоки. Этот метод фиксации обеспечивает прочность таких построек.
При использовании сварки важно исключить вероятность пережога, ослабляющего прочность стыков. Метод соединения сваркой нежелательно применять в сейсмически активных зонах, а также на проблемных почвах, где в результате смещения грунта может нарушиться целостность фундамента.
Вместе с тем сварка обладает рядом преимуществ:
- позволяет выполнять работы ускоренными темпами;
- обеспечивает повышенную жесткость пространственной рамы;
- повышает нагрузочную способность основания.
При строительстве частных зданий лучше использовать метод вязки. Достоинства этого способа:
- простота реализации и отсутствие необходимости в специальном оборудовании;
- возможность выполнения работ без привлечения квалифицированных специалистов;
- отсутствие в участках стыковки повышенных напряжений.
Минусом метода вязки является недостаточная жесткость арматурной решетки. Однако при возведении легких построек этот недостаток не имеет существенного значения.
Заключение
Принятие правильного решения — серьезная задача. Проблема выбора остается. Вязка – простой метод, не требующий значительных затрат. А сварка хоть и дороже, но обеспечивает повышенную прочность. Следует тщательно все обдумать, при необходимости проконсультироваться с профессионалами. Важно обеспечить прочность фундамента, определяющего долговечность здания.
Как вязать арматуру. Работы по укладке арматуры
При укладке армирующей конструкции в опалубку следует рассчитывать все так, чтобы все стержни после заливки были покрыты защитным бетонным слоем в 2-3 см. Для соблюдения необходимого расстояния используют специальные пластиковые фиксирующие элементы, металлические «лягушки или «стульчики».
В случае, когда длина прута короче, чем вся ширина фундамента, делают нахлест не меньше 40 диаметров рабочих стержней. Например, для прута 1,2 см, рекомендованный нахлест 48 см.
Армирование монолитного фундамента в предварительно подготовленном приямке сократит продолжительность работ и поможет без сложностей произвести укладку непосредственно на месте.
Минусом такого монтажа является риски повреждения уложенной уплотненной подушки и гидроизоляционного материала. Укладку каркаса лучше проводить в таком порядке:
- Собранный нижний пояс укладывают на подпорки.
- Устанавливают поперечные прутки.
- Собирают верхнюю часть конструкции, методом связывания проволокой соединяют стойки и верхний пояс.
Как рассчитать диаметр арматуры
При армировании плитного фундамента, даже по схемам можно сделать примерные расчеты материала. Общую площадь сечения арматуры для монолитного основания в одном направлении берут не меньше 0.3 % от общих показателей сечения фундамента. Если длина стороны плиты меньше 3 м, подойдет диаметр стержня 1 см, при большей длине – 1,2 см. Вертикальные прутки должны быть не менее 6 см. Максимальные размеры изделий 4 см, в практическом применении используют 1.2, 1.4, 1.6 см.
Можно ли варить арматуру а400. Требования стандартов к свариваемой металлической арматуре
Металлургические предприятия предлагают обширный сортамент специального металлопроката, применяемого для усиления фундаментов. Вопрос: можно ли варить арматуру для фундаментов, решается с учетом требований ГОСТ 34028-2016. Положения документа распространяются на стержни гладкого и периодического профиля четырех классов, которые используются при возведении конструкций из монолитного железобетона.
Какую арматуру можно сваривать? К пруткам этой разновидности применяются стандартные технические требования по сортаменту, номинальным размерам и геометрическим параметрам профиля. Так, какую стальную арматуру можно сваривать? Основные характеристики металлического проката:
- Класс арматуры: А240, А400, А500 и А600.
- Номинальный диаметр: от 4 до 40 мм.
- Площадь поперечного сечения: от 12,6 до 1256,6 мм2.
- Способы производства: холодная или горячая прокатка с контролируемым охлаждением и без.
Для соединения прутков в силовой каркас могут быть использован любой из существующих видов сварки. Какими электродами варить арматуру определяется нормами ГОСТ 14098-2014. Они используются в электродуговой сварке (механизированной или ручной). Диаметр и марка электрода зависит от параметров арматуры и типа соединения: крестообразное, стыковое, нахлесточное или тавровое.
Ответ на вопрос, какими электродами варить арматурный каркас, находится в проектной документации в разделе спецификаций. В тех случаях когда фундамент закладывается без подробного проекта, расходные материалы подбираются сварщиком. Опытный специалист точно знает, какими электродами следует варить стальную арматуру, так чтобы получить прочное и надежное соединение. Он также устанавливает режимы сварки, которые исключают возможность перегрева и ослабления прутка.
Квалифицированному сварщику известно, можно ли сваривать арматуру для фундамента и в каких случаях применяется этот способ монтажа каркаса. При выборе того или иного способа соединения стержней следует проконсультироваться со специалистом.
Арматура A400 - это тип стальной арматуры, используемой в строительстве для создания каркасов и опор для фундаментов, стен, перекрытий и других конструкций.
Требования к свариваемой металлической арматуре
Для сварки арматуры A400 используются стандартные технические требования по сортаменту, номинальным размерам и геометрическим параметрам профиля.
Основные характеристики металлического проката
- Диаметр
- Марка
- Геометрические параметры профиля
Выбор электродов для сварки арматуры
Для соединения прутков в силовой каркас могут быть использованы любые из существующих видов сварки, включая электродуговую сварку (механизированную или ручную).
Диаметр и марка электрода зависит от параметров арматуры и типа соединения: крестообразное, стыковое, нахлесточное или тавровое.
Выбор электродов для сварки арматуры A400
Выбор электродов для сварки арматуры A400 зависит от проектной документации в разделе спецификаций.
В тех случаях, когда фундамент закладывается без подробного проекта, расходные материалы подбираются сварщиком.
Опытный специалист точно знает, какие электроды следует использовать для сварки стальной арматуры, чтобы получить прочное и надежное соединение.
Он также устанавливает режимы сварки, которые исключают возможность перегрева и ослабления прутка.
Применение сварки арматуры A400
Квалифицированный сварщик знает, можно ли сваривать арматуру для фундамента и в каких случаях применяется этот способ монтажа каркаса.
При выборе того или иного способа соединения стержней следует проконсультироваться со специалистом.
Какую арматуру можно варить. Способы сварки
Чаще прутки варят встык, реже – внахлест. Качество шва при стыковой сварке выше, предусмотрен провар металла по всей площади стыка. Крепление стержней внахлест ненадежное, не рассчитано на изгиб, кручение. Работы проводятся с использованием плавящегося электрода. Можно ли сваривать арматуру без наплавки, рассказывается в разделе «Контактная точечная». А пока подробно о каждом из способов крепления арматурных стержней методом наплавки.

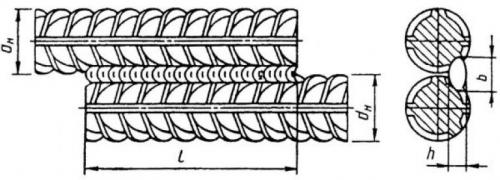

Внахлест
Сварка арматуры для каркасов, испытывающих небольшую нагрузку на изгиб, кручение, производится внахлест, прутки накладывают друг на друга на 15 –30 см. При таком методе расход металла увеличивается. Угол наклона электрода до 15° к вертикали, шов делают с противоположных сторон обеих прутков или проваривают нахлест боковым непрерывным швом. Для работы используют плавящиеся электроды разных марок. Подробности в последнем разделе статьи. Место сварки предварительно зачищают металлической щеткой. Некоторыми электродами допускается работать по ржавчине.
Сварка арматуры внахлест производится для каркасов, испытывающих небольшую нагрузку на изгиб, кручение
Для качественного шва важно правильно подобрать параметры тока. Небольшая таблица свариваемости арматуры в зависимости от диаметра прутков (данные усредненные для стержней марок А500С и А400С):
| Вид электрода | Диаметр, мм | Рабочий ток, А |
| Э42, СМ-11 | 3 | 100—140 |
| 4 | 160—220 | |
| 5 | 180—280 | |
| УОНИ13/45 | 2 | 30—50 |
| 2,5 | 60—80 | |
| 3 | 80—100 | |
| 4 | 100—160 | |
| 5 | 140—200 | |
| AНО-5 | 4 | 160—230 |
| 5 | 190—300 | |
| АНО-6 | 4 | 180—200 |
| 5 | 180—270 | |
| ОЭС-23 | 2 | 40—50 |
| 3 | 90—120 | |
| ВСЦ-4 | 3 | 90—100 |
| 4 | 120—160 | |
| МР-3, Э-46 | 3 | 90—120 |
| 4 | 160—180 | |
| 5 | ||
Встык

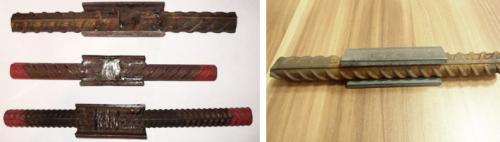

Сварка арматуры производится для удлинения прутков до необходимого размера. Для заполнения стыка горячим расплавом используют U-образные накладки, называемые ванночками. Они бывают:
- одноразовыми, подобно муфте остаются на соединении;
- многоразового использования, их делают из графита, цветных сплавов (после остывания ванны расплава форму снимают).
Стыковая ванная сварка – распространенный метод, используемый на строительной площадке
Стыковая ванная сварка – распространенный метод, используемый на строительной площадке. Работы производят в горизонтальном и вертикальном положениях. Для работы используют плавящиеся электроды, подходящие под тип прутков. Работы проводят на высоких токах, до 400 А. Для работы используют трансформаторы, выпрямители, инверторы. Технические особенности выполнения стыковых соединений:
- стыки зачищают, укладывают в ванночке с соблюдением соосности;
- плавящийся электрод разжигается при касании одного из стержней;
- образуемая ванна расплава постепенно заполняет стык, пустоты между прутками и материалом ванночки;
- после кристаллизации расплава со шва счищают окалину.
Вместо ванночки, для стыковых горизонтальных соединений, иногда используют стальные угловые накладки, они ограничивают растекание ванны расплава подобно ванночке.

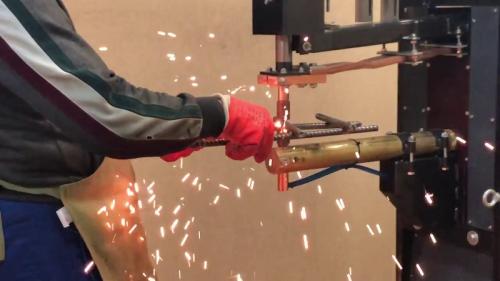

Контактная точечная
Стыковое соединение стержней безэлектродным методом в больших объемах производится стационарным оборудованием для сварки арматуры. Это специальные стационарные автоматы, установленные в цехах. На строительных площадках подобного оборудования нет.
Контактная точечная сварка арматуры
Ванна расплава на поверхности арматуры при сварке контактным методом образуется за счет преобразования электрической энергии в тепловую при возникновении дуги, она прошивает металл насквозь. Ток подводится в рабочую зону по неплавящимся электродам. Разогретую зону стыка плотно сжимают. Метод энергозатратный, но высокопроизводительный. По сути, стыковая автосварка – контактно-точечный способ с высокой плотностью точек контакта.
Ручное оборудование стационарного или переносного типа используют для соединений внахлест. Площадь воздействия ограничена диаметром электродов. На строительной площадке контактно-точечная сварка не применяется из-за сложности транспортировки оборудования. При выполнении швов сварочными клещами качество шва ограничено силой давления на рычаги. На арматурные прутки марки АI оказывают давление от 30 до 50 МПа в зависимости от диаметра, на АII – от 60 до 80 МПа.
Контактная точечная сварка бывает двух типов:
- С непрерывным оплавлением стыка в течение 1–20 секунд в зависимости от диаметра прутка. Так варят холоднокатаные стержни типа АI из низкоуглеродистой стали.
- В прерывистом режиме. Прутки в зоне стыка предварительно прогревают. Метод применим для горячедеформированных прутков, при импульсной подаче тока в металле не возникает остаточных напряжений, отрицательно сказывающихся на качестве шва.
Вязка арматуры под фундамент. Способы вязки прутков
Свободное движение (или люфт) арматурной сетки внутри конструкции вызовет напряжение, которое скажется на прочности здания. Чтобы этого не произошло, прутки прочно соединяют между собой. Для этого используют три методики.
Первая —
Соединять металлические детали можно
Вязка арматуры под ленточный фундамент
Мастера также вяжут проволочные соединения клещами илисо вставленным крючком. Есть еще одно приспособление — вязальный пистолет. Он надежно связывает детали буквально за секунду, что важно, ведь объемы работ очень большие. При этом пистолет громоздкий, поэтому работать им можно не на всех участках. А самое главное, для него требуется специальная проволока, и стоит он дорого. Но если есть возможность взять пистолет напрокат, лучше всего так и поступить. Это значительно ускорит работу.
