Размеры панелей для потолков Армстронг представлены в двух разновидностях – 120х60 см и 60х60 см. Большей популярностью пользуется второй вариант, так как использование квадратных вставок заметно упрощает обустройство потолка Армстронг своими руками. Толщина плит также может отличаться (6-19 мм). По мере ее увеличение повышается степень звукоизоляции конструкции. Кроме того, на данный параметр влияет материал изготовления декоративных плит.

Разновидности панелей:

1. Эконом . Бюджетное решение, для которого характерна высокая гигроскопичность и слабая сопротивляемость повышенной влажности. Такой материал впитывают любую разновидность влаги – от водяных паров до протеканий со стороны соседей сверху. Накопившаяся внутри панелей влага заметно увеличивает их вес и провоцирует деформационные процессы. Как результат, декоративные характеристики плит заметно понижаются. Во избежание подобных явлений панели «Эконом» рекомендуется применять в помещениях с климатконтролем и стабильной влажностью.
2. Прима . Более дорогая разновидность, обладающая улучшенными эксплуатационными характеристиками. Это касается более высокой прочности, влагостойкости (85%), шумопоглощения и декоративных параметров.
3. Влагостойкие . Специальная группа изделий, разработанная для применения в помещениях с высокой степенью влажности воздуха.
4. Акустические . Обладают усиленными звукоизоляционными свойствами. Чаще всего их применяют при монтаже подвесного потолка Армстронг в торговых и офисных помещениях.
5. Гигиенические . Отличаются простотой помывке, что очень важно для больниц, поликлиник и пищевых предприятий.
6. Дизайнерские . Панели данного типа обладают оригинальным внешним видом, непохожим на другие аналоги. Их можно встретить в клубах, ресторанах, барах. Готовая отделка получается очень презентабельной и роскошной. Дизайнерские вставки относят к наиболее дорогим панелям.

Потолок Армстронг расчет. Калькулятор подвесного потолка Армстронг

Выбрав подвесной потолок в качестве оформления офисного или другого помещения, каждый сталкивается с проблемой, а как же посчитать количество необходимых составляющих или как рассчитать подвесной потолка армстронг ?

Расчет потолка армстронг, как известно, выполняется по стандартной формуле. Для вашего удобства мы создали инструмент для расчета подвесного потолка армстронг онлайн .

Чтобы рассчитать материалы для подвесного потолка на нашем сайте, Вам необходимо знать длину и ширину потолка, где планируется размещать армстронг.

Наш калькулятор подвесного потолка не только посчитает количество необходимых материалов, но и рассчитает итоговую стоимость Вашего потолка целиком. Для этого в нужных полях Вам необходимо выбрать все комплектующие подвесного потолка: плиту, подвесную систему и длину подвеса, остальное наш калькулятор подвесного потолка сделает за Вас.

Зная количество светильников, калькулятор подвесного потолка учтет их при расчете необходимого количества плит.

Для расчета потолка Армстронг пользуйтесь нашим калькулятором – это удобно!

Инструкция к калькулятору подвесного потолка

Введите длину и ширину вашего помещения, где планируется устанавливать подвесной потолок. Обратите внимание, что дробные значения необходимо вводить через точку , а не через запятую.

Выберите необходимую плиту для подвесного потолка. Ознакомиться с фактурами плит для подвесного потолка, их характеристиками и ценами Вы можете в каталоге потолков армстронг Плиты рассчитываются с 10% запасом

Выберите подвесную систему.

Если Вам необходимы светильники, установите галочку и выберите вид светильников. Посмотреть светильники Вы можете тут

Выберите длину подвеса - то есть на какую высоту от потолка Вы будете опускать потолок. Все подвесы регулируются, их максимальная длина указана в названии.

Нажмите кнопку посчитать и Вы увидите таблицу с ценами за каждую составляющую подвесного потолка и итоговую стоимость на ваш объем.

Монтаж потолка Армстронг пошаговая инструкция. Монтаж потолка Армстронг

Собрать потолок Армстронг просто: понадобится дрель, подходящий крепеж (дюбеля или саморезы, в зависимости от материала перекрытия), неплохо иметь лазерный уровень, но можно обойтись водяным и пузырьковым. Для нарезки профилей можно использовать ножницы по металлу, а можно — болгарку с режущим диском или ножовку с полотном по металлу.

Технология монтажа подвесного потолка Армстронг по шагам выглядит так:

1. Отмечаем на стенах уровень, на котором будет находится навесной потолок. Проще это сделать с нивелиром, сложнее — с пузырьковым уровнем.
2. По намеченной линии крепим пристенный профиль. Есть профили с разной шириной полочек, при монтаже не перепутайте — полка должна иметь такой же размер, как и у профилей. Фиксируют к стенам подходящим крепежом каждые 50 см.

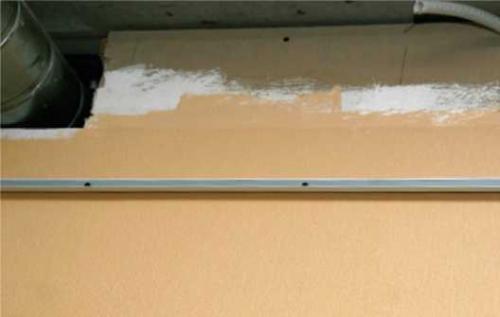

   Крепление пристенных профилей

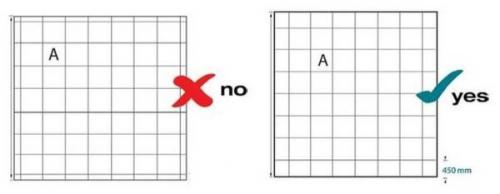

3. Прикрепив пристенные профиля замеряем необходимую длину несущего профиля и отрезаем нужное количество кусков. При этом обратите внимание, что далеко не всегда размеры помещения получаются кратными 60 см. В большинстве случаев приходится крайние плиты подрезать. В этом нет ничего страшного, но надо правильно разработать план размещения плит на потолке — «подрез» надо разогнать по обеим сторонам. Но сделать это надо так, чтобы по краям не оказались узкие полоски (смотрите на рисунке).



   Лучше нарисуйте план, а после приступайте к монтажу

4. На потолке отмечаем линии крепления направляющих профилей. Они устанавливаются через 120 см, то есть несущих профилей будет меньше, чем ячеек. По этим линиям через каждые 50 см устанавливаем подвесы.

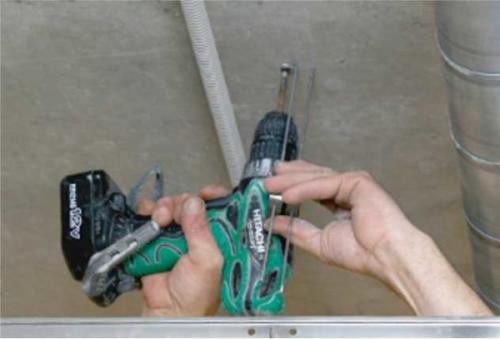

   Установка подвесов

5. На установленные подвесы навешиваем нарезанные на отрезки нужной длины несущие профили. В профилях есть перфорация. В одно из отверстий заводим крючок и поджимаем его — чтобы крепче держалось. Края несущих профилей заводим в уже установленный пристенный.

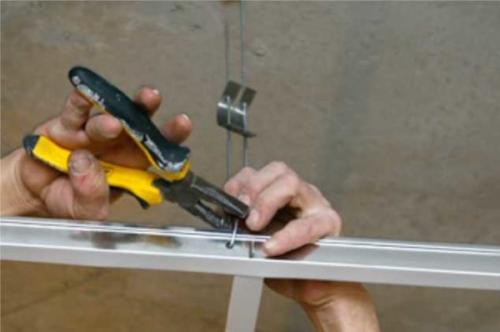

   Навешиваем несущие профиля и закрепляем их на крючках

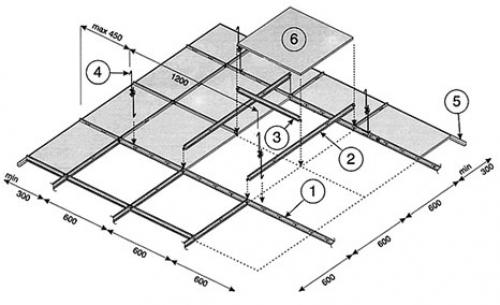

6. Берем поперечные профиля длиной 120 см, устанавливаем их вставляя выступы на краях в вырезы на несущем профиле. В результате получится сетка из прямоугольных ячеек 120*60 см.
7. Берем короткие поперечные профиля по 60 см и вставляем так, чтобы получилась сетка с ячейкой 60*60 см. Крепление такое же — выступ заводится в вырез.

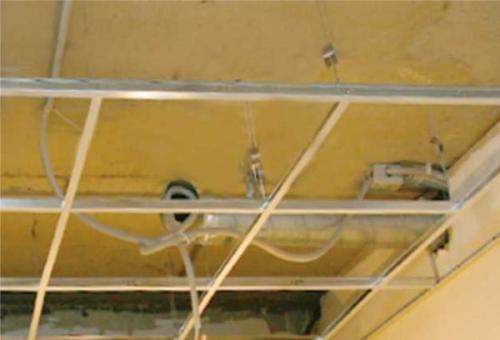

   Собираем решетку из профилей

8. Выставляем все подвесы так, чтобы потолок был в одной плоскости. Тут может снова-таки помочь нивелир (лазерный уровень), но можно обойтись обычным строительным.

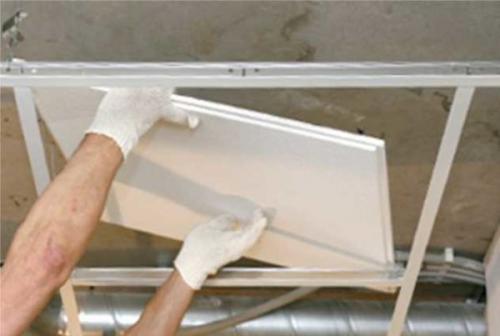

9. В полученную систему вкладываем плиты. Их разворачиваем боком, аккуратно заводим, затем опускаем на место. Работать надо чистыми руками — плиты пачкаются. Если это необходимо, режутся они обычным канцелярским ножом (кладете на ровную чистую поверхность, прикладываете по линии реза линейку или правило, проводите вдоль канцелярским ножом, хорошо на него надавливая).



Как собрать потолок Армстронг по диагонали. Расчет армстронга

Потолок армстронг монтируется по результатам расчета. Цель расчетов двоякая: гармонично вписать потолок в интерьер и определить расход материалов на него. Расчет периметра прост: измеряем по стенам и округляем до кратного 3 м. Для укладки в углах стеновой профиль можно надрезать и сгибать, как любой уголок.

Что же касается решетки, то производители не рекомендуют делать обрезку плит более чем наполовину, т.е. до менее 300 мм – появляются дополнительные ячейки, что требует лишней работы и материалов. Однако на прочность потолка чрезмерная обрезка не влияет, а материалы дешевы, поэтому нередко делают сгонку плит, постепенно уменьшая их ширину к стенам. Это придает потолку не такой строгий вид.

Пример №1 : ширина комнаты – 4,2 м = 7х0,6 м. Крайние к стенам плиты разрезаем на 400 и 200 мм.

Общие же рекомендации по размещению обрезанных плит таковы:

1. По длине комнаты обрезанный ряд относится к дальней от входа стене.
2. По ширине обрезок дополняется цельным размером, результат делится на 2 и пара обрезанных в такой размер плит разносится к стенам.

Пример №2: ширина комнаты – 2,7 м = 4х0,6+0,3 м. Берем по ширине ТРИ ряда цельных плит 0,6х3 = 1,8 м. Остаток 0,6+0,3 = 0,9 м делим на 2. К длинным стенам будут примыкать ряды плит по 45 см. Количество ячеек каркаса не увеличится.

Нормы расхода материалов для помещений обычной конфигурации следующие:

Для помещений квадратных или с соотношением сторон 3/4:

• Несущий профиль 3700 мм – 0,80 м/кв. м потолка.
• Продольный профиль 1200 мм – 1,60 м/кв. м потолка.
• Поперечный профиль 600 мм – 0,80 м/кв. м потолка.
• Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
• Подвес – 0,6 шт./кв. м потолка.

Для помещений с соотношением сторон от 2/3 до 1/2 нормы расхода несколько увеличиваются:

• Несущий профиль 3700 мм – 0,84 м/кв. м потолка.
• Продольный профиль 1200 мм – 1,68 м/кв. м потолка.
• Поперечный профиль 600 мм – 0,87 м/кв. м потолка.
• Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
• Подвес – 0,7 шт./кв. м потолка.

В любом случае полученные значения округляются до ближайших больших целых значений штук профиля стандартной длины или подвеса. Периметр крепится к стенам с шагом 0,6 м в случае мягких плит без дополнительной нагрузки или 0,3 м для жесткого или нагруженного потолка. Точечные светильники и пластиковые вентиляционные решетки дополнительной нагрузкой не считаются.

Указанные нормы справедливы для помещений площадью от 9-10 до 100-120 кв. м. Для других значений площадей или для помещений сложной конфигурации расчет потолка армстронг производится на онлайновом калькуляторе, в строительной САПР (система автоматизированного проектирования) или по вычерченной в масштабе схеме, см. рис в следующем разделе. Главное правило – несущие профили должны располагаться параллельно коротким стенам, это упрочняет конструкцию (меньше стыков несущих профилей) и экономит материал.
