Диван - книжка. Чертежа нет, но есть подробная инструкция и размеры.

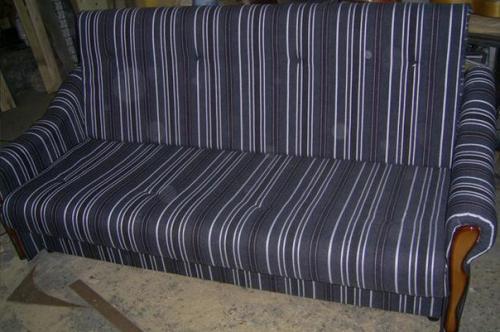

Общие размеры готового дивана - книжки.
В собранном состоянии 1, 00x2, 20 м;.
В разложенном состоянии 1, 4x2, 20 м;.
Материалы для изготовления дивана - книжки.
Поролон 25 плотности следующих размеров: 2000x1400x60 (1 лист), 2000x1600x40 (1 лист), 2000x1600x20 (1 лист);.
Ткань 6 м/п шириной 1, 4 м;.

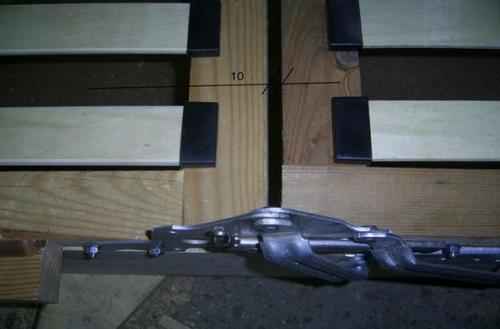

Механизм трансформации для дивана книжка (1 комплект);.

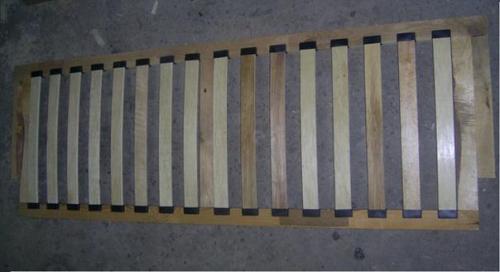

Деревянные ламели и держатели 32 и 64 шт. соответственно;.
Флизелин 4 м/п;.
Ножки пластиковые (4 шт. );.

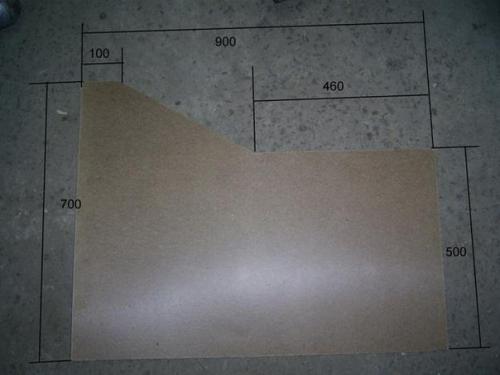

ДВП 1, 7x2, 75 толщиной 3, 2 мм (1 лист);.
Болты мебельные 8x120 (4 шт. );.
Болты мебельные 6x40 (4 шт. );.
Болты мебельные 6x70 (8 шт. );.
Гайка 8 (4 шт. );.
Гайка 6 (12 шт. );.
Гвозди 70 (20 шт. );.
Гвозди 100 (40 шт. );.
Саморезы 89 Д (20 шт. );.
Саморезы 51 Д (16 шт. );.
Скобы 10 мм (1000 шт. );.
Скобы 16 мм (300 шт. );.
Клей для поролона;.

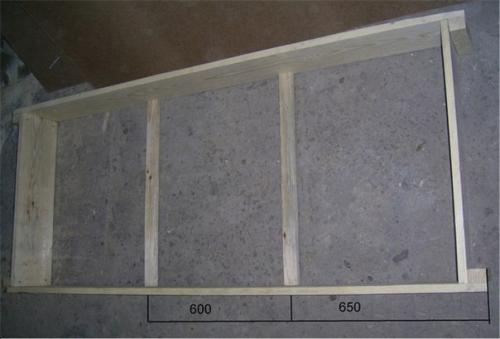

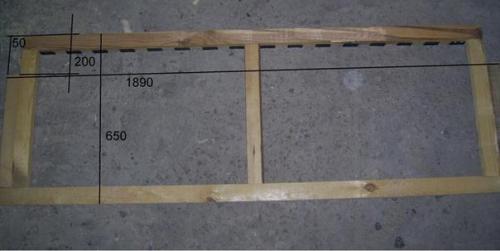

Брус: 40x60x1890 (2 шт. ); 40x60x1790 (2 шт. ); 40x60x530 (6. шт.; 40x50x330 (4. шт.; 50x50x200 (4. шт.;.

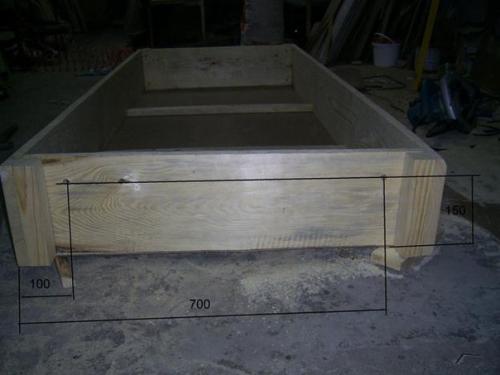

Доска 25 мм толщиной: 1900x200 (2 шт. ); 800x200 (2 шт. ); 800x50 (2 шт. ); 1000x50 (12 шт. );.
