Водяной теплый пол – это один из самых эффективных и комфортных способов обогрева помещения. Установка такой системы позволяет равномерно распределять тепло по всей площади пола, создавая уютную атмосферу в доме. В этой статье мы рассмотрим, как сделать водяной теплый пол своими руками, какие материалы и инструменты для этого потребуются, а также последовательные этапы установки.

Необходимые материалы и инструменты

Перед началом работ необходимо подготовить все необходимые материалы и инструменты. Это поможет избежать перерывов в процессе установки и убедиться, что вы имеете всё, что нужно под рукой.

• Трубы для водяного теплого пола (металлопластиковые или полимерные).
• Теплоизоляционные материалы (пеноплекс, минвата).
• Сетка для стяжки.
• Цемент и песок для раствора.
• Гравий или щебень для подготовки основания.
• Краны и фитинги для подключения труб.
• Термостат и насос для системы обогрева.
• Инструменты: дрель, труборез, ключи, уровень, и т.д.

Этапы установки водяного теплого пола

1. Планировка системы

Первым делом необходимо спланировать расположение труб и системы. Учитывайте площадь помещения, расположение радиаторов, дверей и окон. Оптимальная температура пола составляет 25-30°C, поэтому важно правильно рассчитать шаг укладки труб (обычно 150-300 мм).

2. Подготовка основания

Основание должно быть ровным и прочным. Удалите старое покрытие, выровняйте пол и проверьте его на прочность. Если основание слабое, необходимо положить слой из гравия или щебня, а затем засыпать песком.

3. Установка труб

Трубы укладываются по заранее спланированной схеме. Начинайте с наиболее удалённого угла и двигайтесь к точке подключения. Каждый участок трубопровода необходимо надежно закрепить к основанию с помощью клипс или хомутов.

4. Монтаж утепления

Утепление играет ключевую роль в эффективности системы. Уложите слой теплоизоляционного материала (например, пеноплекса) под трубы, чтобы минимизировать тепловые потери.

5. Заливка стяжки

После установки труб и утепления приступайте к заливке стяжки. Раствор должен быть прочным и ровным. Используйте уровень, чтобы убедиться, что поверхность идеально ровная.

Таблица: Основные материалы для водяного теплого пола

Материал	Описание	Количество
Трубы	Металлопластиковые или полимерные трубы диаметром 16-20 мм	В зависимости от площади помещения
Теплоизоляция	Пеноплекс или минвата толщиной 30-50 мм	1 лист на 1 м
Сетка	Сетка для армирования стяжки	1 м на 1 м пола
Цемент	Цемент М400 или М500	1 мешок на 3 м

Преимущества и недостатки водяного теплого пола

Преимущества:

• Высокий уровень комфорта и уюта.
• Экономичность при правильной эксплуатации.
• Равномерное распределение тепла по помещению.
• Долговечность системы при качественной установке.

Недостатки:

• Сложность установки для начинающих.
• Высокие первоначальные затраты на материалы.
• Риск протечек и повреждений труб.
• Необходимость регулярного обслуживания.

Теперь, когда вы ознакомились с инструкцией и особенностями установки водяного теплого пола, можете приступать к работе. Удачи в вашем проекте!

Связанные вопросы и ответы:

Как выбрать материалы для водяного теплого пола

Классический водяной теплый пол производит подогрев полов в доме при помощи системы труб, в которых циркулирует теплоноситель – вода или этиленгликоль.

Носители нагреваются в котле или от системы центрального отопления.

Классическая модель устанавливается в большинстве современных областях строительства: детские дома, отдельные квартиры, многоэтажные здания, коттеджи, торговые магазины, спортивные комплексы и даже стадионы.

Водяной теплый пол своими руками

Такая широкая распространенность классической системы объясняется ее универсальностью: она легко устанавливается как перед началом строительства дома, так и в уже возведенном доме. Кроме этого, она свободно подключается к полностью автономным отопительным системам и теплоцентралям любого класса.

Конструктивные особенности водного теплого пола (классическая модель):

• Современные теплые полы свободно устанавливаются в любом частном здании или загородном доме;
• В квартирах водяной теплый пол подключается только к оборудованным теплообменным узлам, устройство и расположение которых не должно нарушать гидравлическую целостность отопительной системы всего дома;
  Конструкция теплого водяного пола
• Конструктивные особенности классического теплого пола позволяют устанавливать его в доме с деревянной мебелью. Тепло, идущее снизу, не провоцирует рассыхание швов. Кроме этого, в квартире можно проводить ремонт или перестановку мебели без необходимости демонтажа теплого пола;
• Гарантия безопасности. Трубы состоят из металлопластика либо сшитого полиэтилена. Эта категория синтетических материалов отличается высокими эксплуатационными качествами: они не подвержены коррозии, долго не портятся. Кроме этого, на внутренних стенках сшитого полиэтилена или металлопластика не скапливаются вредные отложения, которые часто приводят к уменьшению проходного сечения трубы.

Типы классических теплых полов:

• На бетонной стяжке. Этот вид теплого пола считается самым распространенным. Устройство пола на бетонной стяжке: трубы заливаются бетоном, в результате чего пропадает необходимость использовать дополнительные распределители тепла;
  Как происходит укладка теплого пола в бетонную стяжку
• Полистирольная система. В основе этой технологии лежит конструкция из полистирольных пластин с пазами, в которые сначала вкладываются специальные алюминиевые пластины, а затем и сами трубы. На современном этапе развития отопительных систем удалось добиться поразительно маленькой толщины полистирола: от 13 до 32 мм. Отметим, что уже сегодня ведутся разработки полистирольных конструкций обогрева высотой до 8 мм.
  Укладка полистирольной системы для теплого пола

Водяной теплый пол на основе полистирольной системы рекомендуется устанавливать только в определенных условиях: в зданиях с очень низкими потолками, в доме со слабыми полами, в которых нормативная нагрузка перекрытия не рассчитана на дополнительную бетонную конструкцию; нет возможности организовать бетонную стяжку – замешать бетон самостоятельно или подвезти его; при перепланировке старой отопительной конструкции.

Технология укладки водяного теплого пола в полистирольные плиты

Рассмотрим, какие есть у водяного теплого пола сильные стороны:

• Технология имеет высокий уровень совместимости с современными напольными покрытиями – линолеумом, плиткой, ковролином, ламинатом и пр.;
• Простая процедура монтажа и минимальные финансовые затраты;

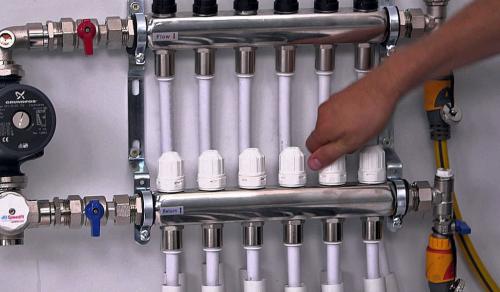

  Схема подключения теплого пола
• Высокий уровень автономности – пол можно подключать к уже функционирующей системе обогрева (котел или центральная система отопления);
• Классическая модель водяного теплого пола позволяет полностью отказаться от электрического отопления. У этого достоинства выплывает еще одна сильная сторона, а именно – экономия. В среднем экономия составляет около 30%, в загородном доме показатель расхода ресурсов на отопление снижается еще больше – до 40–45%;
• Полная автономность. Пол не перестает функционировать даже без электричества, поскольку вода нагревается в котле, который может работать на дровах, угле или газе (электро-водяные типы сильно зависят от электричества).

Водяной теплый пол имеет ряд недостатков:

Устройство водяных теплых полов

• Классическую модель нельзя устанавливать в многоэтажных зданиях из-за возможного риска затопления соседей;
• Также классическая модель не имеет регуляторов мощности отопления. Поэтому людям часто приходиться регулировать подогрев в доме наугад, подкидывая меньше или больше топлива;
• Риск затопления появляется тогда, когда вам не удастся своевременно обнаружить повреждение трубопровода.

Какие существуют типы водяных теплых полов

Прежде чем выбрать необходимый метод монтажа, стоит узнать о таком понятии, как «шаг укладки» — определенное расстояние между монтируемыми трубами, которое обеспечивает необходимую теплоотдачу напольного отопления. Например, удельный тепловой поток с шагом 15 см составит от 50 до 100 Вт на кв.м. покрытия.

Стоит отметить, что монтировать трубы с шагом менее 10 см очень трудно, т.к. сгиб трубы имеет очень малый радиус, что может привести к ее заломам и повреждению теплопровода в целом.

Как показывает практика, оптимальным вариантом считается шаг 15 либо 20 см, т.к. при укладке труб с расстоянием более 25 см нарушается равномерное распределение теплого потока в жилой комнате.

В дальнейшем этот параметр нам еще пригодится для расчетов необходимой длины прокладываемого теплопровода.

Змейка

Простейшая схема укладки труб, которую при правильных расчетах и проектировании можно смонтировать своими руками. Трубы укладывают от одной стены к другой и затем подводят обратно к распределительным узлам.

Однако, по тепловому потоку классическая змейка уступает остальным вариантам, поэтому такой метод укладки рекомендуется применять к небольшим по площади помещениям.

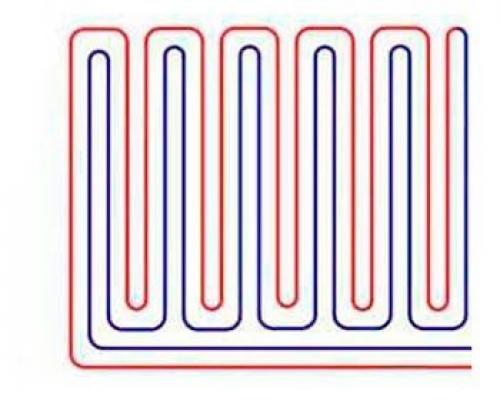

Двойная змейка

Данная схема решает проблему неравномерного распределения теплового потока в жилых комнатах. Двойной ряд трубопровода компенсирует перепад температур, тем не менее могут возникнуть определенные сложности при монтаже труб.

Наибольшая эффективность тепловой отдачи достигается при укладке теплого пола представленным вариантом в узких комнатах.

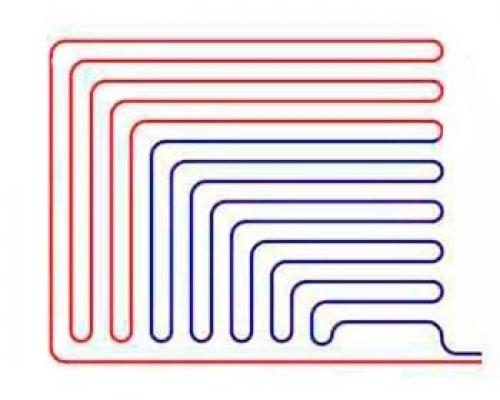

Угловая змейка

Подобная укладка применяется в жилых комнатах с одной или двумя внешними стенами. Вначале тубы выкладываются на холодных участках — вдоль стен, выходящих на улицу, — чтобы избежать значительных тепловых потерь. Такая схема используется также в помещениях, где необходимо выделить зоны с разными температурными режимами.

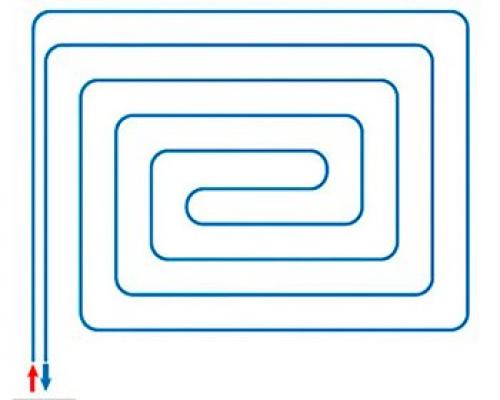

Улитка (спиральная схема)

Один из самых популярных способов монтажа труб водяного теплого пола. Такой метод укладки отличается высокой теплоотдачей и равномерным распределением тепла. В большинстве случаев, где площадь помещение более 15 кв.м., применяется данный вариант монтажа теплого пола.

Описываемая схема обладает низким гидравлическим сопротивлением, что обеспечивается благодаря меньшему количеству поворотов трубопровода и большому углу сгиба. Спиральная укладка начинается вдоль стен и сужается к центру, после чего возвращается к распределительной гребенке.

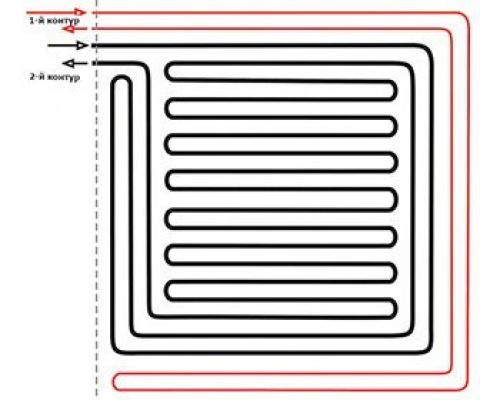

Два контура

В больших по площади помещениях для большей эффективности отопления напольный обогрев рекомендуется разделять на несколько контуров. При этом шаг укладки можно варьировать в зависимости от желаемой теплоотдачи.

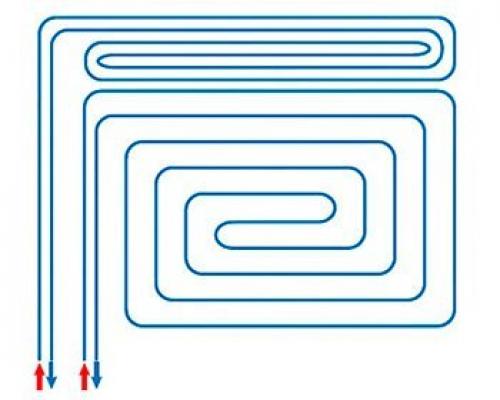

Комбинированная схема

Комбинация змейки со спиральной схемой укладки трубопровода применяется в помещениях нестандартной конфигурации, со сложными изгибами стен или там, где необходимо реализовать несколько вариантов обогрева жилой комнаты.

Расчет длины трубы для теплого пола

Укладка водяного теплого пола требует точных вычислений и тщательно продуманной схемы укладки.

Чтобы правильно рассчитать необходимую длину трубопровода, используют условную формулу:

L=S/N*1,1, где:

• S – площадь комнаты, где будет производиться монтаж напольного отопления.
• N – шаг укладки трубы (измеряется в метрах: 15 см – это 0,15 м).
• 1,1 – условный коэффициент, необходимый для сгибов тепломагистали.

Как правильно составить схему водяного теплого пола

Для расчета всех параметров будущего теплого пола – водяного или электрического – надо определить, сколько Ватт теплоты подать на обогрев конкретного помещения. Предлагаем посчитать требуемую мощность отопления простейшим способом – по площади либо объему комнаты.

Совет. Монтаж напольных греющих контуров – удовольствие недешевое. Цена работ с учетом материалов и комплектующих колеблется в диапазоне 5—8 у. е. за квадратный метр (без установки и подключения котла). Если вы планируете нанимать бригаду мастеров и не располагаете проектом системы отопления, требуйте выполнения всех расчетов от исполнителей, потом сравните результаты.

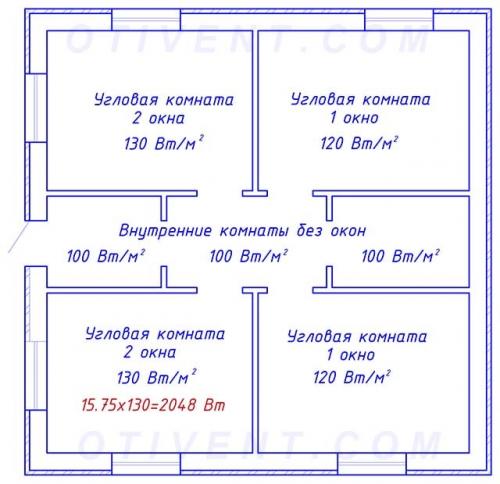

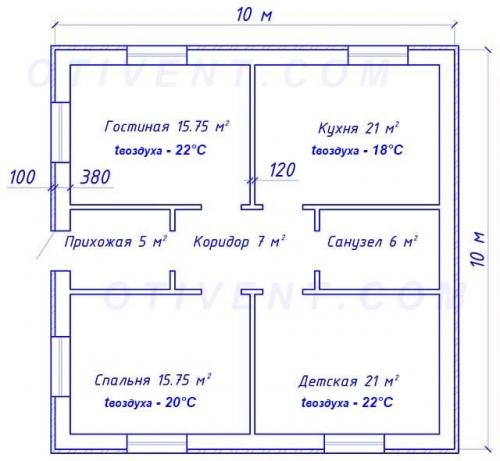

В качестве примера используем планировку небольшого одноэтажного дома 100 м² (по наружному обмеру), показанную на чертеже. Заметьте, угловые комнаты со световыми проемами и внешними стенами потеряют гораздо больше тепла зимой, нежели внутренние – коридор, санузел и прихожая. Нюанс учтен в предлагаемой методике:

1. Путем обмеров и перемножения длин выясните квадратуру каждого помещения.
2. Площади комнат с одной наружной стенкой и световым проемом умножьте на 0.1 кВт. К данной категории относятся и центральные помещения (в примере – прихожая, ванна и коридор).
3. На обогрев комнат, расположенных в углах здания, потребуется выделить больше тепловой энергии. Квадратуру помещения с двумя внешними стенами и окном следует помножить на 0.12 кВт (кухня и детская).
4. Если в угловой комнате присутствует 2 и более оконных проема, площадь умножается на 0.13 кВт (гостиная и спальня на планировке).

Результаты вычислений – это требуемая теплоотдача отопительных контуров либо радиаторов в киловаттах отдельно по каждому помещению. С полученными цифрами можно переходить к следующему этапу расчета.

Примечание. Указанные величины справедливы для средней полосы РФ и Республики Беларусь. Для жилищ, расположенных на юге, значения тепловой мощности необходимо умножить на коэффициент 0.7. В северных регионах к результатам применяется повышающий коэффициент 1.5—2.

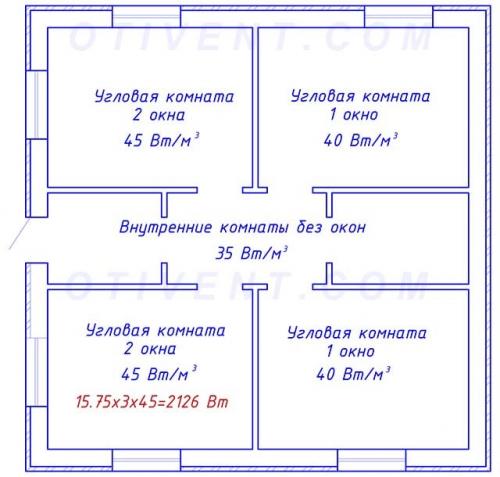

Вышеописанная методика не годится для комнат с потолками 3 и более метров. В подобных случаях потребное количество теплоты считается по объему помещений, умножаемому на 35, 40 или 45 Вт в зависимости от расположения внутри здания. Подробно расчет нагрузки на систему отопления изложен в отдельной статье.

Как выполнить расчет необходимой мощности для водяного теплого пола

Качественный обогрев помещения при помощи укладки жидкостного теплого пола организуется в несколько этапов:

1. Гидроизоляция . Этот слой исключает появление продуктов, образующихся в результате конденсации. Для подложки может быть применена даже полиэтиленовая пленка.
2. Термоизоляция . Основная задача – устранить утечку тепла в нижнюю часть. В большинстве случаев применяется утеплитель листового вида. Толщина должна подбираться исходя из условий помещения – есть ли в доме подвал или цокольный этаж. Чем холоднее климатические условия, тем толще теплоизоляция.
3. Фольга или теплоотражающий элемент. Фольгированная пленка, способствующая максимальному перенаправлению потока тепла наверх. Укладка этого материала позволяет экономить до 5% на расходе теплоносителя.
4. Монтаж труб . Основное устройство всего механизма. По трубам происходит движение нагретой жидкости. Если при укладке теплого пола выбрать правильный шаг между витками труб – это даст возможность эффективного отопления с наименьшими затратами теплоресурсов.
5. Стяжка . При условии, что все предшествующие слои были уложены на ровную поверхность, толщина стяжки будет минимальной — 3,5 см. Часто используется заливка из обычной цементно-песчаной смеси, толщиной в 50 мм. Проводимость тепла такого материала составляет 0,4 Вт/(м*К).
6. Напольное покрытие . Жидкостный пол позволяет укладку любого материала. Тем не менее наилучшими характеристиками, а именно теплопроводностью и максимальной отдачей, обладает керамическая плитка.

Источник: https://interer-i-dekor.ru-land.com/novosti/stroitelnyy-gid-ustanovka-vodyanogo-teplogo-pola-v-domashney-vannoy

Какой вариант монтажа водяного теплого пола лучше: стационарный или мобильный

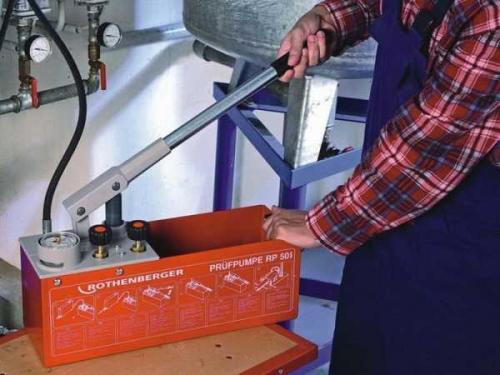

Опрессовка является важной процедурой при укладке водяного теплого пола, поскольку позволяет проверить качество укладки трубопроводов и герметичность арматуры перед заливкой стяжки и укладкой покрытия.

Процесс опрессовки водяного теплого пола обычно состоит из двух этапов:

1. Проверка трубопроводов : В первом этапе необходимо проверить укладку труб на предельное давление в теплом полу теплоносителя. Для этого трубопроводы заполняют теплоносителем (обычно вода) и подвергают их повышенному давлению. Во время этого испытания выясняется степень жесткости и герметичности укладки труб. В случае успешного завершения проверки трубопроводов можно переходить ко второму этапу.
2. Проверка арматуры : На втором этапе необходимо проверить герметичность арматурных элементов системы. Для этого постепенно повышается температура циркулирующего теплоносителя. Можно использовать сжатый воздух для этой цели. Если арматура проходит проверку на герметичность и не обнаруживает утечек теплоносителя, то систему считают готовой для заливки стяжки и укладки напольного покрытия.

После успешной опрессовки и проверки обоих этапов можно выполнять заливку стяжки, а затем проводить укладку напольной плитки или паркета. Это позволяет обеспечить надежное функционирование водяного теплого пола и избежать потенциальных проблем в будущем. В Крыму опрессовку делает наша компания в рамках комплексного монтажа отопления .

Проверяем на предельное давление

При запуске системы водяного пола рекомендуется обратить особое внимание на следующие аспекты:

1. Определение необходимого объема теплоносителя для заполнения системы.
2. Проверка качества укладки и соединения всех обогревательных контуров с распределительным коллектором.
3. Выбор материала и правильные диаметры труб.

Перед началом опрессовки системы своими руками необходимо удалить воздух, находящийся в трубах. Для этого можно подставить ведро к открытому входу перед включением насоса. Чтобы определить количество воздуха в системе, следует закрыть все ветки водяного контура, кроме одной, к которой будет подключен насос. Затем насос следует включить и накачать давление в сети до номинального уровня (4-5 атмосфер). Когда теплоноситель стабильно начнет поступать из трубы, можно считать, что воздух удален из системы. Для большей уверенности можно также выпустить небольшое количество теплоносителя и проверить, чтобы в струе не появлялись пузырьки воздуха. Если укладка проведена правильно, точерез 2-3 минутынасос можно выключить и запустить систему на полное её заполнение теплоносителем до номинального уровня.

Технологические параметры проверки системы своими руками зависят от материала труб. Например, для металлопластиковых труб давление опрессовки должно быть не менее 8 атмосфер, а при первом запуске системы насос должен функционировать не менее 24 часов.

Через сутки давление не должно снизиться более чем на 1,5-2 атмосферы. Для труб из сшитого полиэтилена следует запускать систему, постепенно увеличивая мощность насоса, так как такие трубы могут расширяться и снижать давление в системе. При снижении давления его следует привести до номинального уровня, повторяя процесс три раза. После этого можно удостовериться, что воздух удален полностью, и одновременно проверить качество соединений.

Рекомендуется проводить опрессовку системы водой комнатной температуры (примерно 25 °C), но не ниже 14-16 °C.

Если после проверки и по истечении суток нет обнаруженных утечек, можно считать, что воздух был полностью удален и можно приступать к заливке стяжки, укладке плитки и другим работам.

Тест на предельную температуру

Теплоноситель используется для опрессовки с постепенным повышением температуры. При начале процесса настраивается начальная температура в диапазоне 25-30 °C, затем ее постепенно повышают до 80-85 °C. Проверка проходит быстрее, если используются трубы из металлопластика. В случае труб из сшитого полиэтилена, нагревание и расширение происходят медленнее, что приводит к длительному нагреванию теплого пола.

Также, опрессовка может быть выполнена самостоятельно для проверки качества установки отопительной системы, таких элементов, как воздухоотводчики и вентили. При успешной проверке можно переходить к заливке пола, укладке плитки и завершению монтажных работ.

После проверки рекомендуется постепенно повышать температуру теплоносителя на несколько градусов в день. В течение следующей недели систему можно привести к номинальным показателям, но для труб из полиэтилена этот процесс может занять 2-3 дополнительных дня , так как этот материал медленнее прогревается.

Важно! Опрессовку можно также выполнять с использованием сжатого воздуха. Техника проверки остается идентичной, однако рабочее давление воздуха придется увеличить до 18-20 атмосфер.

Следует отметить, что применение этого метода не рекомендуется в случае использования антифриза в качестве теплоносителя.

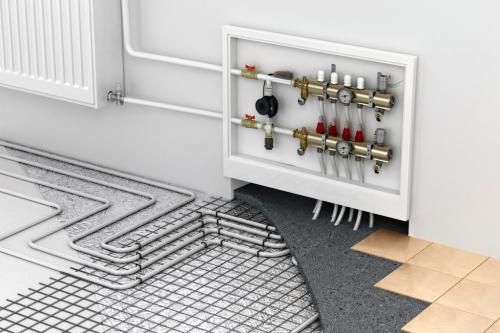

Как правильно уложить трубы для водяного теплого пола

Через сеть труб «нижней» системы отопления подаётся вода, которая нагревается до 35 градусов. Конструкцию устанавливают как в городских жилых помещениях, так и в частных домах. Ведь тёплый пол способен работать от газового котла и теплового насоса.

Эта система отличается от радиаторной и конвекторной тем, что тепло распределяется равномерно. Ноги мёрзнут из-за холодного воздуха как в квартирах, так и в частных домах, что нередко приводит к проблемам со здоровьем. Это неприятное обстоятельство устраняет система отопления, которая греет воздух внизу. Купить водяной тёплый пол для больших помещений — тоже выгодное решение, поскольку цена за электричество выше, чем за другие теплоносители. К тому же, систему не нужно регулярно обслуживать, как в случае с радиаторами и конвекторами.

С дизайнерской точки зрения, водяной тёплый пол — хороший вариант для тех, кто любит простор в помещении, ведь трубы скрыты от глаз.

Несмотря на массу преимуществ, водяной тёплый пол способен доставлять неудобства. Получить минимальную температуру нагрева возможно, если установить смесительный узел и подсоединить его к насосу для принудительной циркуляции воды в трубах. Устанавливают такие приборы только с разрешения ответственных органов, которые обладают полномочиями дать согласие или рекомендации. Перед тем, как купить водяной тёплый пол, стоит проконсультироваться с управляющей компанией или специалистами по монтажу.

Как подключить водяной теплый пол к отопительной системе

Существует несколько способов подогрева со стороны перекрытия. Сложно сказать, имеет ли гидравлическая схема преимущества перед инфракрасными тонкими излучателями, спрятанными под ламинат, если использовать ее в городской квартире. К явным недостаткам при таком сравнении можно отнести небольшую эффективность. Трубы, скрытые под стяжкой, служат лишь вспомогательным средством. В регионах с мягким климатом их вполне достаточно для создания комфортных условий, но в холодную зиму, чтобы прогреть воздух, необходим

Еще одна особенность — необходимость в, нагревающего жидкость, которая течет в каналах над перекрытием. Его монтаж возможен не только в частных домах, но для квартир существует электрический аналог трубопровода, отнимающий меньше пространства и не требующий установки громоздкого оборудования. Один из факторов — возможность протечки контура и затопления соседей. Снизить риск поможет гидроизоляция перекрытия.

В многоквартирных домах водяные теплые полы категорически запрещается запитывать от системы центрального отопления. В этом случае в схему включается теплообменник, передающий температуру при контакте с коммуникациями в квартире. К ним относятся не только радиатор и стояк, но еще и ГВС. Следует заметить, что эта схема не отличается высокой эффективностью, если сравнивать ее с инфракрасной пленкой или электрическим контуром, скрытым под ламинатом.

В коттеджах такой способ отопления обычно является основным и закладывается на стадии проектирования. Он определяет и другие параметры, такие, например, как высота потолков, толщина перекрытий или тип используемого котла.
