На рынке отопительного оборудования представлено огромное количество приборов для отопления:,, батареи отопления,и разного типа. Но о том, что такое газовый конвектор, потребители знают мало.

Устройство обогревателя и принцип работы

Газовый тепловой конвектор представляет собой аппарат, который способен генерировать тепло за счет сгорания газа. Конструкция агрегата довольно проста.

1. Горелка. К ней подсоединен запальник.
2. Теплообменник, задача которого отдавать тепло проходящему через него воздуху. Для нагрева большего количества воздуха, теплообменник делают ребристым (для увеличения площади).
3. Система для отвода продуктов горения.
4. Система автоматики, установлена в целях безопасности и отключает агрегат при возникновении проблем в работе.
5. Термостат, обеспечивает поддержание в помещении заданной температуры.
6. Корпус служит для защиты устройства и изготовлен из металла, покрытого термостойкой краской.

На рисунке ниже показано устройство газового конвектора.

Принцип работы аппарата заключается в том, что газ, при сгорании в камере, нагревает теплообменник . Поток воздуха, проходя через нижние отверстия агрегата, движется через теплообменник, забирает тепло и выходит нагретым в помещение через верхние отверстия. Тем временем, из камеры продукты горения газа выводятся наружу с помощью двустенного патрубка (коаксиального). Через него же с улицы в аппарат поступает свежий воздух для поддержания процесса горения.

Принцип работы конвектора

Виды газовых конвекторов

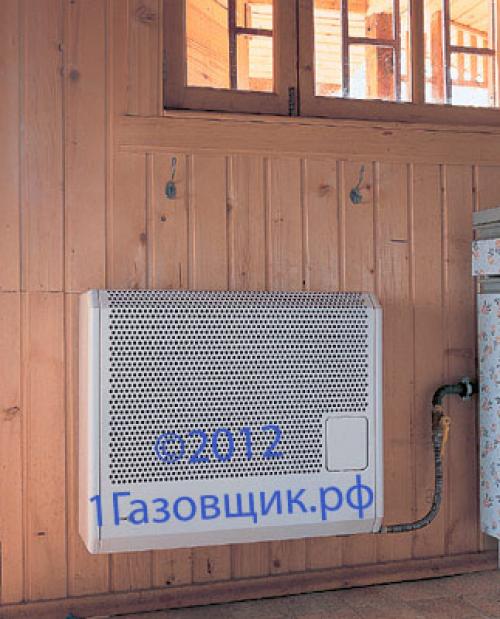

Обогреватели классифицируются по видам монтажа – модели бывают настенные и напольные. Отличительными особенностями настенных аппаратов можно назвать их компактность, небольшой вес, эффективность. Но они ограничены в производительности. Их максимальные показатели мощности могут достигать лишь до 10 кВт. Если требуется прогревать комнату с большой площадью, то для этого лучше использовать модель напольного типа. Но такие калориферы имеют большую массу, за счет большого размера теплообменника. Мощность их может достигать нескольких мВт.

Настенный газовый котел

Преимущества и недостатки газовых конвекторов

Среди преимуществ газовых калориферов можно выделить следующие факторы.

1. Экономический показатель ., значительно дешевле газовых систем отопления. Но последние выигрывают в невысокой стоимости эксплуатации. К примеру, если взять стандартную модель с чугунным теплообменником с мощностью около 3 кВт, то стоимость его будет выше в 2 раза в сравнении с электрическим такой же мощности. Также мы знаем, что 1 кВт электроэнергии и 1 м³газа сходны по цене. Но чтобы произвести 1 кВт тепловой энергии, потребуется всего лишь 0,1 м³газа. Именно за счет этого и достигается экономия во время эксплуатации. Эти расчеты применимы только при использовании газовых конвекторов на магистральном природном газе.
2. Возможность использования баллонного газа. Агрегат легко переделывается для работы на пропане. Такая возможность позволяет использовать газовые конвекторы для дачи или других мест, где нет магистрального газоснабжения. Но по экономическим показателям устройства для отопления на баллонном пропане также не выгодны, как и электрические.
3. Экологичность. Калорифер с закрытой камерой сгорания не выжигает кислород в помещении.
4. Не требуется теплоноситель. Для использования данного типа газовых обогревателей не требуется монтаж системы водяного отопления, как в случае с автономным отоплением (газовым котлом). Это удобно, если вы будете использовать агрегат на даче или в гараже. В зимнее время при отключенном приборе вода в системе не замерзнет, так как в нем нет жидкости.

Связанные вопросы и ответы:

Какие основные критерии нужно учитывать при выборе газового конвектора

Основной принцип работы газового конвектора на баллонном топливе — это процесс естественного теплообмена, при котором нагретый воздух поднимается, а холодный опускается к поверхности пола. Непрерывность этого перемещения позволяет поддерживать заданную температуру в помещении. Кроме того, помимо естественной конвекции, может дополнительно использоваться искусственное нагнетание воздушных масс. В этом случае теплообмен ускоряется, воздух нагревается быстрее.

По сути, весь процесс работы оборудования сводится к следующим моментам.

• Газ поступает к горелке.
• В технологические отверстия на корпусе — воздухозаборники — поступает холодный воздух.
• Проходя через прибор, воздушные массы нагреваются, поступают в пространство комнаты, поднимаются и циркулируют дальше.

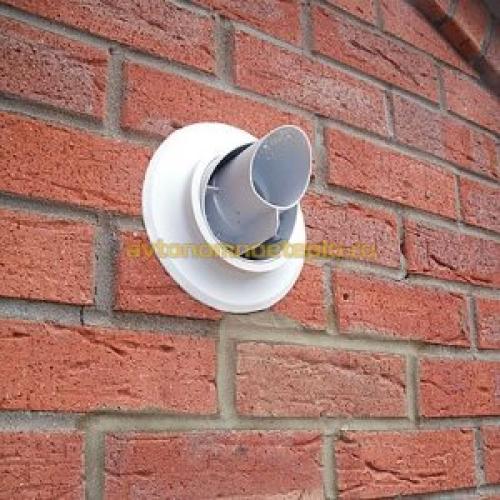

• Продукты горения отводятся по коаксиальному дымоходу за пределы помещения.

Газовые конвекторы с баллонным подключением не требуют доступа к магистральным коммуникациям. В этом случае основным источником поступления топлива в камеру сгорания становится резервуар, в котором под давлением находится закачанный пропан. Помимо обычных баллонов, могут применяться варианты со сжиженным газом — в этом случае продолжительность работы прибора на одной заправке увеличится в 2-3 раза.

Модели газовых конвекторов могут иметь настенный или напольный тип крепления. Первая группа приборов монтируется на жесткое соединение к поверхности стен в вертикальном положении, не перемещаясь в процессе эксплуатации. Напольные приборы могут бывают мобильные, снабженные роликами для перемещения, или стационарные.

В конструкции газового конвектора с баллонным типом топлива присутствуют следующие компоненты:

• горелка с запалом, используемая для сгорания топлива в закрытой камере;
• теплообменный элемент;
• газоуловитель и труба дымохода;
• термореле для поддержания заданного температурного режима;
• автоматика, отключающая подачу топлива в случае неисправности прибора;
• корпус с технологическими отверстиями для обеспечения процессов теплообмена.

Опционно устанавливается вентилятор для нагнетания воздуха. Кроме того, внутри техники мобильного типа можно найти отсек для установки газового баллона определенного размера. В «домашних» стационарных конвекторах используется подключение через гибкие шланги для газа с выносом баллона в специальный уличный шкаф, как требуют правила пожарной безопасности.

Чем отличается газовый конвектор от других источников отопления

Газовые отопительные системы классифицируют по нескольким признакам. Самой распространенной и очевидной является классификация по конфигурации устройств, то есть способу их установки. Она включает две группы:

1. Настенные конвекторы – жестко монтируются на стену помещения и сообщаются с атмосферным воздухом через технологическое отверстие, забирая кислород и выбрасывая наружу продукты горения.
2. Напольные – не имеют жесткой фиксации, с внешней средой сообщаются, как правило, посредством гибких трубок.

Функциональной разницы у этих видов нет, а при выборе между ними ориентироваться стоит лишь на личные предпочтения и ценовую политику поставщиков. Более важной с точки зрения эффективности системы и удобства ее эксплуатации является классификация по виду используемого топлива.

Регламентированы следующие группы устройств:

1. Магистральные газовые конвекторы на природном газе . Природный метан забирается из коммунального газопровода, подключение к которому может осуществляться лишь уполномоченными органами. Преимущество топлива – доступность, бесперебойность поставки, относительно высокое качество.
2. Газовый конвектор на баллонном газе отзывы характеризуют как наиболее эффективный в загородных условиях. Топливо для него по-прежнему относительно дешево, находится под высоким давлением, однако быстро расходуется ввиду малой емкости баллона.
3. Газовый конвектор на сжиженном газе . Сжиженный метан или пропан получается путем резкого понижения температуры вещества и стоит несколько дороже, чем сжатый. Баллон с газом такого типа вмещает в 2-3 раза больше топлива.

Подробный обзор возможных схем подключения радиаторов отопления в частном доме .

Выбираем качественный электрический масляный радиатор отопления — советы эксперта .

Вечная классика — ленинградская система отопления: схема подключения, плюсы и минусы.

Третий критерий классификации учитывает особенности распространения сгенерированного тепла, которых всего два:

1. Конвектор газовый с вентилятором – система принудительной циркуляции, обеспечивающая более быстрый и равномерный теплообмен, однако шумная и более ресурсоемкая.
2. Без вентилятора – система естественного теплообмена, действие которой основано на природном свойстве теплого воздуха подниматься вверх, вытесняя холодные массы.

Помимо указанных факторов, при выборе или проектировании конвектора важно учитывать материал изготовления деталей и механизмов, мощность устройства и те его параметры, которые обеспечат оптимальный баланс эффективности и экономичности работы оборудования.

Какой тип газа лучше использовать для газового конвектора

Если у вас нет времени читать, вы можете просто воспользоваться нашим нашим: он поможет сравнить затраты на отопление на разных видах топлива и посчитать потребление разных видов котлов.

По умолчанию газовые конвекторы поставляются настроенными для работы на магистральном газе. Самостоятельно подключать конвектор к сети газоснабжения и вводить в эксплуатацию крайне не рекомендуется: если что-то пойдет не так, в лучшем случае можно потерять гарантию, в худшем — создать опасную ситуацию для жизни и здоровья.

Расход газовым конвектором магистрального газа

Расчетная объемная теплота сгорания магистрального природного газа = 7900 ккал/м3 (33.08 МДж/м3) — это стандартные параметры газа, заявленные в документах Газпрома. В случае отклонения от данных параметров производится перерасчет цен на газ.

По стандартным параметрам посчитаем, сколько потребуется данного газа, чтобы получить 1кВт*ч.

Начнем с того, что теплота сгорания 1 м3 природного газа = 33,08 МДж/м3 (это стандартный параметр, заявленный в документах Газпрома) — сжигая 1 кубический метр природного газа, мы получаем 33,08 МДж энергии.

1 кВт*ч = 3,6 МДж (это справочный параметр: для получения 1 кВт*ч нужно 3,6 МДж энергии)

Узнаем, сколько мы получаем, сжигая 1м3 магистрального газа: 33,08 (МДж ) / 3,6 МДж = 9,1 (кВт*ч)/кг

Таким образом, сжигая 1м3 природного магистрального газа, мы получаем 9,1 кВт*ч.

Вычислим, сколько природного газа нужно для получения 1 кВт*ч:

1 (м3) / 9,1 (кВт*ч) = 0,109 (м3)

Значит, для получения 1 кВт*ч нам понадобится сжечь 0,109 м3 данного магистрального газа.

Теперь мы можем посчитать, сколько природного газа потребуется для обогрева помещения в сутки. Мы считаем, взяв за время работы 24 часа — как будто конвектор будет работать 24 часа в сутки (максимально возможное время работы) просто потому что не знаем, сколько часов будет работать ваш конвектор , т.к. все зависит от помещения. Если вы знаете — замените это число на ваше.

5 (кВт) * 24 (ч) *0,109 (м3) / 0,9 (КПД котла*) = 14,5 м3 — такое количество магистрального газа конвектор при работе на мощности 5 кВт*ч израсходует за 24 часа работы.

В качестве среднего можно принять расход в половину от максимального, т.е. как будто конвектор работает 12 ч/сутки = 7,25 м3.

**КПД - коэффициент полезного действия отопительного агрегата, определяется из технического паспорта на оборудование, чаще всего дается на определенные условия эксплуатации и может меняться со временем. При детальном расчете требуется уточнение кпд на ваши условия.

Теперь мы можем узнать максимальный расход магистрального газа в месяц:

14,5 (м3) * 30 (сут) = 435 м3

Внимание: 435 м3 — это максимальный расход, если газовый конвектор будет работать на мощности 5 кВт*ч 30 дней вообще без остановок и снижения мощности . Если вам известно, сколько часов и дней будет работать оборудование в вашем доме — замените эти показатели.

Средний расход магистрального газа в месяц (т.е. при работе 12 часов/сутки) на помещение 50 м2 будет 217,5 м3.

Сколько стоит отопление газовым конвектором на магистральном газе

По тарифам Свердловской области 1м3 природного газа в среднем стоит 5 рублей (на 2023 год).

Посчитаем, сколько будет стоить вычисленный расход газа:

• 14,5 (м3) * 5 (руб) = 72,5 (руб) — максимальные затраты на обогрев магистральным газом в сутки для помещения площадью 50 м2
• 435 (м3) * 5 (руб) = 2 175 (руб) — максимальные затраты на обогрев магистральным газом в месяц для помещения площадью 50 м2

Соответственно, если мы считаем по среднему расходу:

• 7,25 (м3) * 5 (руб) = 36,25 (руб) — затраты на обогрев газовым конвектором на магистральном газе в сутки для дома площадью 50 м2 при среднем расходе
• 217,5 (м3) * 5 (руб) = 1 087 (руб) — затраты на обогрев газовым конвектором на магистральном газе в месяц для дома площадью 50 м2 при среднем расходе

Также мы можем посчитать, сколько стоит 1 кВт мощности, полученный сжиганием магистрального природного газа:

Помним, что для получения 1 кВт*ч нам понадобится сжечь 0,109 м3 данного магистрального газа.

• 1 (м3) = 5 рублей
• 0,109 (м3) * 5 (руб) = 0,55 рублей

Значит, 1 кВт*ч энергии природного газа будет стоить 0,55 рублей .

Соберем данные в таблицу для наглядности.

Какая мощность газового конвектора подходит для моего дома

Монтаж газового конвектора

Монтаж газового конвектора строго увязан с выполнением газового проекта. Любое оборудование, использующее в своей работе природный газ, требует получение разрешения и выполнения газового проекта.

Для получения разрешения на установку газового конвектора нужно подать заявление в организацию, отвечающую за эксплуатацию газопровода, к которому планируется подключить оборудование. Самостоятельный перемонтаж газопроводов строжайше запрещается.

Режим работы установки этого типа характеризуется высокой скоростью нагрева и цикличностью, поэтому установка газового конвектора в квартире или частном доме скорее всего не создаст комфортных условий проживания. Колебание температур во временном интервале будет достигать приличных значений.

Произвести установку газового конвектора своими руками тоже не удастся – на этот вид работ нужно иметь специальную лицензию. Установка конвекторов в деревянных домах требует соблюдения мер по предохранению строительных конструкций из древесины от соприкосновения с элементами устройства, имеющими высокую температуру. Подобное взаимодействие дерева и горячего металла может привести к возгоранию.

Наиболее популярной сферой применения газовых конвекторов считается обогрев больших объемов помещений – производственных цехов, ангаров, складов и так далее.

После приема заявления и его обработки выдаются технические условия на подключение к газопроводу. В них указывается точка подключения, расход газа и другие показатели. На основе технических условий необходимо выполнить газовый проект.

В газовом проекте указываются места установки приборов, способы их подключения (с соблюдением требований к установке газовых конвекторов), конфигурация подводящего газопровода. Проект согласовывается с организацией – владельцем газопровода. Только после этого приступают к установке оборудования.

Сам процесс монтажа довольно прост. В стене оборудуются отверстия для коаксиального или раздельных дымоходов, при подводке от наружного газопровода – отверстие для ввода газа. На кронштейны устанавливается корпус конвектора. К корпусу подсоединяются конструкции дымоудаления.

Отверстия, через которые проходят дымоходы, уплотняются несгораемым материалом. В случае настенной установки прибора (не на выносном кронштейне) стена также изолируется от конвектора несгораемыми материалами с низкой теплопроводностью (асбестовое полотно и так далее). К конвектору подводится электрическая проводка (220 В). Осуществляется электрическое подключение конвектора (встроенные вентиляторы работают от электродвигателей). В зоне доступности устанавливается выносной пульт управления работой конвектора.

Для монтажа газопровода нужно привлечь организацию, имеющую лицензию на соответствующий вид работ. Монтаж газопровода производится электродуговой сваркой, прокладка газопровода производится с соблюдением требований проекта.

После проведения монтажных работ по газу производится опрессовка и сдача газопровода представителю организации владельца газопровода. Проверка стыков  трубопроводов на герметичность производится обмыливанием. При обнаружении утечек они устраняются и производится новое опробование герметичности. После успешной сдачи работ составляется акт приема газопровода.

Выбор мощности газового конвектора для вашего дома

Выбор подходящей мощности газового конвектора для вашего дома зависит от многих факторов, включая размеры помещения, количество потребителей тепла, а также климатические условия вашего региона.

Газовые конвекторы классифицируются по мощности, которая измеряется в киловаттах (кВт). Мощность конвектора выбирается в зависимости от требуемой мощности теплового излучения, которое вам нужно обеспечить в вашем доме.

Мощность газового конвектора для различных типов помещений

• Маленькие жилые помещения (менее 100 м²): 2-4 кВт
• Средние жилые помещения (100-200 м²): 4-8 кВт
• Большие жилые помещения (более 200 м²): 8-12 кВт
• Промышленные помещения: 12-20 кВт и более

Обратите внимание, что эти значения являются приблизительными и могут варьироваться в зависимости от конкретных условий вашего дома.

Важные аспекты при выборе мощности газового конвектора

• Размеры помещения: более мощный конвектор может быть необходим для больших помещений, чтобы обеспечить равномерное распределение тепла.
• Количество потребителей тепла: если в вашем доме есть несколько человек, которые потребляют тепло, вам может потребоваться более мощный конвектор.
• Климатические условия: если в вашем регионе холодные зимы, вам может потребоваться более мощный конвектор, чтобы обеспечить необходимый уровень тепла.

Важно помнить, что неправильный выбор мощности газового конвектора может привести к неудовлетворительным условиям проживания или работы в вашем доме.

Важные требования к монтажу газового конвектора

• Выполнение газового проекта: любое оборудование, использующее природный газ, требует выполнения газового проекта.
• Получение разрешения: для установки газового конвектора вам нужно получить разрешение от организации, отвечающей за эксплуатацию газопровода.
• Соблюдение мер безопасности: при монтаже газового конвектора необходимо соблюдать меры безопасности, чтобы предотвратить повреждение строительных конструкций из древесины.

Если у вас возникли вопросы или вам нужна помощь в выборе мощности газового конвектора, обратитесь к специалистам.

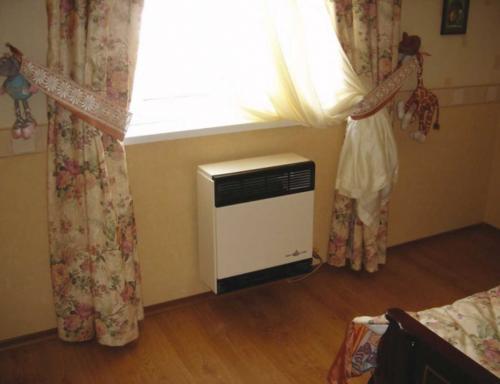

Какие особенности установки газового конвектора нужно учитывать

Конвекторы – популярные отопительные приборы, используемые для обогрева помещений различного назначения. Как и любое техническое устройство изделия конвекторного типа требуют соблюдения определенных мер безопасности при эксплуатации.

Пренебрежение мерами безопасности при использовании конвектора может повлечь не только повреждение имущества, но и привести к более серьезным последствиям – получению травм, ожогов и так далее. В материале этой статьи мы расскажем читателям – как безопасно эксплуатировать конвекторы и какие меры безопасности соблюдать обязательно.
Одним из главных условий обеспечения безопасности при использовании отопительных конвекторов является приобретение и эксплуатация оборудования только заводского изготовления. Покупка различных «самоделок», собственноручная сборка аналогов конвектора может привести к неприятным последствиям – короткому замыканию, удару электрическим током, возгоранию. Как правило, самодельные обогреватели не имеют никаких защитных устройств, собираются из дешевых материалов – это и является основными причинами их опасности.

Если говорить об общих мерах безопасности и правилах эксплуатации заводских конвекторов, следует выделить следующие положения:

1. Не следует сушить на конвекторной решетке влажные вещи. При перекрытии решетки нарушается конвективное движение воздуха. Для водяного конвектора это не столь критично – он лишь перестанет отапливать помещение, а вот для электрического конвектора без устройства аварийного отключения или термоограничителя может стать фатальным – нагревательный элемент (ТЭН) перегреется и сгорит.
2. Не рекомендуется размещать отопительные конвекторы за мебелью или шторами – это повлечет тот же эффект нарушения конвективного обогрева – эффективность работы устройств резко снизится.
3. Нельзя эксплуатировать электрические конвекторы с поврежденными проводами, вилкой или защитным кожухом – перед включением изделия в работу следует визуально удостовериться в целостности этих компонентов.
4. Не следует ставить тяжелые предметы на питающий провод обогревателя.
5. Нельзя размещать вплотную к конвектору легковоспламеняющиеся жидкости и материлы.
6. Не рекомендуется включать в одну розетку сразу несколько электрических конвекторов – это может привести к ее перегреву и короткому замыканию, возгоранию.
7. Нельзя эксплуатировать электрические обогревательные приборы при неисправной электрической проводке. Кроме того, при выборе отопительных приборов электрического типа следует удостовериться, что сечение провода электропроводки соответствует планируемой электрической нагрузке.
8. Рекомендуется регулярно очищать теплообменник конвектора от пыли и загрязнений. Делать это следует с помощью пылесоса, мягкой щетки или ветоши – при этом не повреждая (не сгибая) оребрение трубы или ТЭНа. Очистка от пыли восстановит эффективность работы конвектора, предотвратит перегрев ТЭНа, уменьшит количество пыли, циркулирующей в отапливаемом помещении.
9. Не рекомендуется оставлять включенный электрический прибор без присмотра.
10. Нельзя заливать водой нагревательные элементы настенных и напольных конвекторов , у внутрипольных конвекторов защитные решетки следует снимать только для очистки теплообменного аппарата – снятие их в других случаях может повлечь повреждение внутренних элементов устройства проходящими людьми, техникой, перемещаемыми предметами.

Безопасность конвекторов – важнейший элемент в их эксплуатации. Соблюдение простейших мер безопасности и правил эксплуатации послужит гарантом безаварийной работы оборудования, не допустит повреждения имущества и получения травм.

Какое обслуживание требуется для газового конвектора

У вас есть небольшой дачный домик за городом. Две-три комнаты, кухня, терраса. Даже, если вы не пользуетесь им зимой, прохладными ночами посадочного и уборочного периодов, дождливым летним вечером в доме очень хочется тепла. Чем лучше его отопить?

Строить печь - накладно, покупать буржуйку - опасно и не выгодно, газовые котлы и система отопления обойдутся в копеечку…

Для таких целей лучше монтировать отопление с помощью газовых конвекторов. Конвекторы могут работать как на магистральном газе, так и от баллонов со сжиженным пропан-бутаном. Рассмотрим, сначала, вариант отопления от баллона со сжиженным газом т.к. на большинсве дачных участков нет магистрального газа. Вы можете установить в доме один или несколько газовых конвекторов, в зависимости от количества комнат, в которых нужно создать комфортные условия проживания. Конвекторы крепятся стационарно на стене отапливаемого помещения. Их нужно подбирать по мощности. Например, турецкая компания "Alpine" (бывшая DEMRAD) поставляет в Россию газовые конвекторы мощностью 2,65; 3,75; 4,4; 5,0 КВт. Нидерланды поставляют "BAXI" – 1,5; 2,3; КВт. А так же других фирм таких как Bartolini, Mora (Gorenje), NGS, Karma, Italkero… Для нормального круглогодичного обогрева комнаты площадью до 18 м2 вам понадобится конвектор мощностью 1,8-2,5 КВт; газовый конвектор мощностью 5,0 КВт способен обогревать помещения до 45-48м2. Если обогрев не производится в зимний период, будет достаточно меньшей мощности на один квадратный метр. Не стоит забывать о толщине и материала стен! Кроме газовых конвекторов вам также понадобятся: баллон или два баллона для сжиженного газа пропан с вентилем, редуктор, арматура для газовой разводки, металлический шкаф для хранения баллонов.

Какие безопасностные меры нужно соблюдать при использовании газового конвектора

Чтобы подобрать подходящий конвектор, следует узнать об основных отличиях существующего оборудования, плюсах и минусах модификаций.

По каким признакам можно классифицировать обогреватели?

• Способ монтажа – существуют настенные и напольные модели. Первые занимают меньше места, отличаются небольшим весом и эффективностью, ограничены производительностью (максимальная мощность 10 кВт).
  Для отопления гаража, помещений с большой площадью, лучше выбрать напольную модель. Обогреватели имеют большой вес за счет увеличенного теплообменника. Производительность напольных конвекторов достигает нескольких мВт (промышленные версии).
• Отвод отработанных газов . В обычном конвекторе установлена открытая камера сгорания газа. Принцип работы устройства несколько напоминает простую дровяную печь. Конструкция имеет несколько недостатков – сжигает кислород, требует хорошей вентиляции помещения, а также изготовления сложной системы дымоотведения.
  Конвекторы нового поколения используют закрытую камеру сгорания. Вместо дымохода используется коаксиальная труба . Забор воздуха осуществляется с улицы, потому в процессе работы не сжигается кислород в помещении. Системы с закрытой камерой сгорания имеют только один недостаток – стоимость, больше чем у классических моделей на 30-50%.
• Материал теплообменника . Принцип работы конвектора связан с постоянным термическим воздействием. Одной из частых причин выхода из строя обогревателя является прогорание стенок камеры. Теплообменник изготавливают из стали или чугуна. Кристаллическая структура последнего металла обеспечивает длительный срок эксплуатации (около 50 лет) и высокую теплоотдачу. Стальная камера проработает около 10-15 лет.
• Вентилятор . Конвекторы большой мощности снабжены системой принудительной циркуляции воздуха. Бюджетные бытовые модели могут не иметь вентилятора.
• Тип газа . Модели предназначены для работы на любом виде «голубого» топлива. Газовый конвектор на природном газе может работать и на пропане. Для переоборудования потребуется специальный переходной комплект.
• Автоматика управления . Бюджетные модели укомплектованы обычными термостатами. Программируемый блок управления позволяет контролировать температуру в помещении и устанавливать необходимый режим отопления.
