Монтаж Армстронг подвесной потолок. Установка

Монтаж Армстронг подвесной потолок. Установка

Технология монтажа каждого подвесного полотна включает несколько этапов. Так и в случае технологии монтажа потолка Армстронг. В подготовку входит закупка необходимых материалов, выбор расцветки и фактуры профиля.

Можно посмотреть как выполнять монтаж потолков Армстронг своими руками на

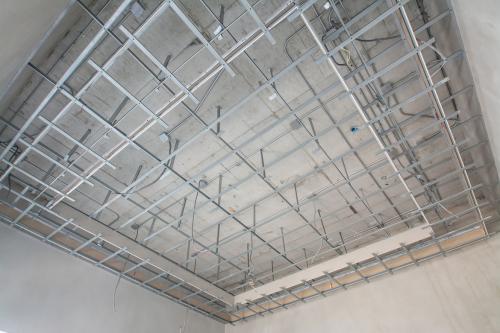

• первое, что необходимо сделать, чтобы собрать подвесной потолок Армстронг — установить каркас;
• делаем разметку с отступами от поверхности не меньше 100 мм. Используйте уровень. Метки ставим в углах.

При технологии монтажа потолка Армстронг, вторым этапом идёт крепление профилей после нанесения разметки:

1. монтируем угловой профиль по всему периметру дюбелями.Расстояние шага креплений не больше 400 мм;
2. теперь устанавливаем длинные, несущие рейки (370 см). Бывает, что нужна большая длина. В этом случае соединяем рейки замками, расположенными на них самих. Раскладка реек выполняется параллельно. Есть диагональный вариант монтажа, но это слишком трудный процесс.

На завершающем уровне монтажа остаётся установить подвесы. Элемент представляет собой два металлических прута небольшого диаметра. Детали продеваются через пластинку — лепесток:

1. между несущими профилями монтируем подвесы, которые регулируются по длине, для закрепления реек к потолку;
2. крепятся рейки (120 см) перпендикулярно несущим элементам. Обязательно соблюдайте шаг, иначе плиты могут выпадать или не влезть в ячейки;
3. если желаете монтировать осветительные прибора, то делать это нужно в процессе установки каркаса;
4. закладываем плиты. Если нужно, то можно подрезать лишние части ножовкой.

Профильные кассеты, если необходимо, можно выкрасить в любой цвет. Но, сделать это нужно до монтажа .

Так выполняется технология монтажа подвесного потолка Армстронг своими руками. Если следовать поэтапной инструкции, то сложного ничего нет, вполне можно справиться с задачей самостоятельно .

Как собрать потолок Армстронг по диагонали. Расчет армстронга

Потолок армстронг монтируется по результатам расчета. Цель расчетов двоякая: гармонично вписать потолок в интерьер и определить расход материалов на него. Расчет периметра прост: измеряем по стенам и округляем до кратного 3 м. Для укладки в углах стеновой профиль можно надрезать и сгибать, как любой уголок.

Что же касается решетки, то производители не рекомендуют делать обрезку плит более чем наполовину, т.е. до менее 300 мм – появляются дополнительные ячейки, что требует лишней работы и материалов. Однако на прочность потолка чрезмерная обрезка не влияет, а материалы дешевы, поэтому нередко делают сгонку плит, постепенно уменьшая их ширину к стенам. Это придает потолку не такой строгий вид.

Пример №1 : ширина комнаты – 4,2 м = 7х0,6 м. Крайние к стенам плиты разрезаем на 400 и 200 мм.

Общие же рекомендации по размещению обрезанных плит таковы:

1. По длине комнаты обрезанный ряд относится к дальней от входа стене.
2. По ширине обрезок дополняется цельным размером, результат делится на 2 и пара обрезанных в такой размер плит разносится к стенам.

Пример №2: ширина комнаты – 2,7 м = 4х0,6+0,3 м. Берем по ширине ТРИ ряда цельных плит 0,6х3 = 1,8 м. Остаток 0,6+0,3 = 0,9 м делим на 2. К длинным стенам будут примыкать ряды плит по 45 см. Количество ячеек каркаса не увеличится.

Нормы расхода материалов для помещений обычной конфигурации следующие:

Для помещений квадратных или с соотношением сторон 3/4:

• Несущий профиль 3700 мм – 0,80 м/кв. м потолка.
• Продольный профиль 1200 мм – 1,60 м/кв. м потолка.
• Поперечный профиль 600 мм – 0,80 м/кв. м потолка.
• Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
• Подвес – 0,6 шт./кв. м потолка.

Для помещений с соотношением сторон от 2/3 до 1/2 нормы расхода несколько увеличиваются:

• Несущий профиль 3700 мм – 0,84 м/кв. м потолка.
• Продольный профиль 1200 мм – 1,68 м/кв. м потолка.
• Поперечный профиль 600 мм – 0,87 м/кв. м потолка.
• Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
• Подвес – 0,7 шт./кв. м потолка.

В любом случае полученные значения округляются до ближайших больших целых значений штук профиля стандартной длины или подвеса. Периметр крепится к стенам с шагом 0,6 м в случае мягких плит без дополнительной нагрузки или 0,3 м для жесткого или нагруженного потолка. Точечные светильники и пластиковые вентиляционные решетки дополнительной нагрузкой не считаются.

Указанные нормы справедливы для помещений площадью от 9-10 до 100-120 кв. м. Для других значений площадей или для помещений сложной конфигурации расчет потолка армстронг производится на онлайновом калькуляторе, в строительной САПР (система автоматизированного проектирования) или по вычерченной в масштабе схеме, см. рис в следующем разделе. Главное правило – несущие профили должны располагаться параллельно коротким стенам, это упрочняет конструкцию (меньше стыков несущих профилей) и экономит материал.

Потолок Армстронг расчет. Калькулятор расчёта потолка Армстронг

Если вы читаете эти строки, то ваш выбор для отделки потолка – подвесной потолок типа армстронг. Нет смысла перечислять огромный перечень достоинств этого решения, просто предлагаем вам свою скромную помощь в виде бесплатного онлайн-калькулятора для расчета потолка армстронг.

Расчет каркаса, креплений и плит для потолка армстронг

Данный калькулятор позволяет быстро рассчитать количество следующих элементов:

• декоративных панелей (плит);
• направляющих, из которых должен быть изготовлен каркас;
• угловых профилей;
• подвесов

Т.е. вы будете иметь на руках все необходимые данные, которых будет достаточно для похода в строительный супермаркет. Конечно, вы и сами бы смогли все прикинуть, но зачем, когда есть надежный и проверенный временем онлайн-калькулятор для расчета потолка армстронг?!

Полезные рекомендации по проведению работ

Не бойтесь изменять геометрию стенового профиля: если его необходимо уложить в углах, то всегда можно сделать надрез и изгиб – проводить те же операции, что и с любым уголком.

Редко так получается, что вся площадь потолка разбивается на квадраты одинаковой величины. Многие производители на этот счет советуют обрезать декоративные плиты таким образом, чтобы оставалось примерно половина ширины. Но при должной сноровке лучше градиентно менять размеры плит. Это позволит избежать заметных переходов и даже сделать разницу в размерах практически незаметной.

Если так получилось, что пришлось делать обрезку панелей, то обрезанный ряд нужно располагать вдоль противоположной от двери стены.

Периметральный профиль может крепиться к стене с шагом от 0,3 до 0,6 м. Это зависит от нагрузки со стороны каркаса, осветительных приборов и собственно плит.

Несущие профили относительно коротких стен нужно стараться располагать параллельно. Такой подход обусловлен сокращением количества стыков несущих профилей, что в целом положительно сказывается на прочности каркаса.

Потолок Армстронг комплектующие. Что представляет собой типичная подвесная конструкция

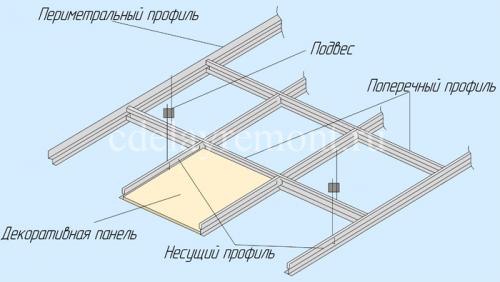

Принципиально модульная подвесная конструкция Армстронг представляет собой ячеистый каркас, в котором декоративные плиты не подшиваются снизу, а закладываются в ячейки на полки профиля. Каркас крепится к основанию через подвесы.

Основные комплектующие, из которых собирается подвесной потолок Армстронг, показаны на фото ниже:

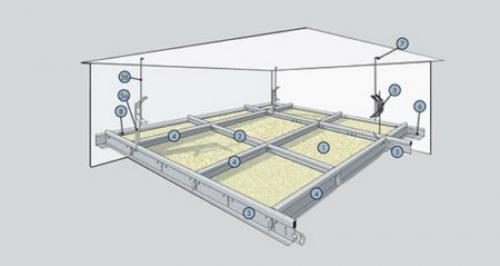

Принципиальная схема подвесного каркаса Армстронг

1. Стандартная потолочная плита размером 600 х 600 мм.
2. Короткая поперечная рейка 0,6 м. Соединяет продольные планки 1,2 м и формирует ячейки.
3. Основная несущая Т-образная рейка, которая ложится на пристеночный уголок. Стандартная длина – 3,7 м. Укладывается с шагом 1,2 м.
4. Длинная поперечина, соединяющая несущие планки. Стандартная длина – 1,2 м.
5. Зажимная скоба (бабочка) подвеса.

5а. Тяга с крючком.

5б. Тяга с верхним ушком под дюбель.

1. Угловой профиль. Горизонтальная полка 24 мм, вертикальная – 19 мм. Стандартная длина – 3 м.
2. Крепежный дюбель.
3. Места крепления Г-образного профиля к стене.

Система подвесного потолка Армстронг условно делится на три вида:

• Видимая. Нижняя перемычка направляющей рейки видна.
• Скрытая. Плита укладываются таким способом, что нижняя перемычка рейки не видна.
• Дизайнерская. Позволяет выполнять фигурные конструкции. Видимая перемычка направляющей рейки имеет разные варианты оформления.

Профили изготавливаются из металла или металлопластика. Между собой элементы закрепляются пружинными или клипсовыми замками.

Монтаж потолка Армстронг пошаговая инструкция. Преимущества и недостатки

Чаще всего выполняют монтаж потолка Армстронг в общественных учреждениях, при отделке офисов, предприятий торговли, кафе, а также они неплохо вписываются в обстановку квартир.

Среди достоинств этих потолочных конструкций значатся:

• невысокая стоимость;
• отсутствие необходимости в предварительной подготовке базового основания;
• достаточная степень звуко- и теплоизоляции;
• большое разнообразие плит позволяет реализовать любое дизайнерское решение;
• несложный монтаж подвесного потолка Армстронг, для чего не требуется участие профессионалов;
• наличие возможности сделать незаметными коммуникации и системы вентиляции;
• обеспечение легкого доступа в межпотолочное пространство для проведения осмотра и ремонта;
• беспроблемная установка осветительных устройств;
• имеется возможность демонтировать и повторно использовать элементы системы, поскольку она полностью разборная.

Недостатков у Армстронга немного:

• он понижает высоту комнаты не меньше, чем на 20 сантиметров, поэтому использовать его в квартирах не всегда возможно;
• потолок нельзя смонтировать в помещении, имеющем нестандартную конфигурацию;
• конструкция не защитит предметы обстановки в случае протечки сверху;
• он плохо переносит повышенную влагу, от которой органические плиты начинают размокать и подвергаться деформации.

Популярность таких потолочных систем, благодаря многочисленным достоинствам, не уменьшается. Выполнить своими руками монтаж потолка Армстронг достаточно просто и в офисе, и в жилом помещении.
